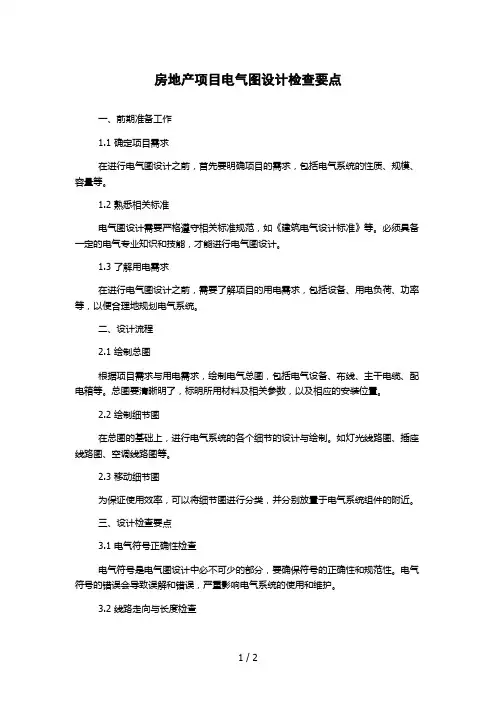

房地产项目电气图设计检查要点一、前期准备工作1.1 确定项目需求在进行电气图设计之前，首先要明确项目的需求，包括电气系统的性质、规模、容量等。
1.2 熟悉相关标准电气图设计需要严格遵守相关标准规范，如《建筑电气设计标准》等。
必须具备一定的电气专业知识和技能，才能进行电气图设计。
1.3 了解用电需求在进行电气图设计之前，需要了解项目的用电需求，包括设备、用电负荷、功率等，以便合理地规划电气系统。
二、设计流程2.1 绘制总图根据项目需求与用电需求，绘制电气总图，包括电气设备、布线、主干电缆、配电箱等。
总图要清晰明了，标明所用材料及相关参数，以及相应的安装位置。
2.2 绘制细节图在总图的基础上，进行电气系统的各个细节的设计与绘制。
如灯光线路图、插座线路图、空调线路图等。
2.3 移动细节图为保证使用效率，可以将细节图进行分类，并分别放置于电气系统组件的附近。

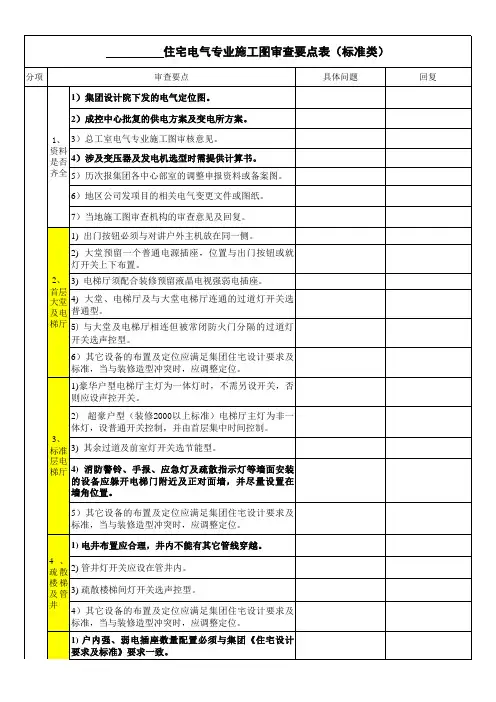

三、设计检查要点3.1 电气符号正确性检查电气符号是电气图设计中必不可少的部分，要确保符号的正确性和规范性。
电气符号的错误会导致误解和错误，严重影响电气系统的使用和维护。
3.2 线路走向与长度检查电线的长度和线路的走向对电气系统的安全、效率，以及维护方便都有着重要的影响。
因此，要对电线的长度和线路的走向进行仔细检查，保证符合要求。
3.3 开关电器位置合理性检查开关电器的位置合理性对电气系统的使用效果有着非常重要的影响。
因此，在进行电气图设计时要仔细检查开关电器的位置是否合理，是否便于使用和维护。
3.4 安全性检查电气系统的安全性是非常重要的，因此在进行设计时要更加注重安全性方面的检查，以保证电气系统的可靠性和安全性。
3.5 容量计算和匹配性检查电气系统的容量计算和配套关系对电气系统的使用效果和安全性都有着非常重要的影响。
因此，在进行设计时必须进行仔细的容量计算和匹配性检查，以保证系统的可靠性。
