最新 【初中物理】 电功率练习题 人教版

九年级物理全册第十八章《电功率》练习题-人教版（含答案）专项一与电功率相关的动态电路分析1. 如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时( )A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2. 如图所示电路,电源电压不变,滑动变阻器的滑片移至最大阻值处,闭合开关,电流表接入电路,电示数为0.1 A,小灯泡的功率为0.3 W.移动滑片,将滑动变阻器最大阻值的13流表示数为0.2 A,小灯泡恰好正常发光,且小灯泡的功率为1 W.下列计算结果错误的是( )A.电源电压为9 VB.小灯泡正常发光时电阻为25 ΩC.滑动变阻器的最大阻值为60 ΩD.小灯泡正常发光时,滑动变阻器的功率为4 W3. 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是 ( )A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小4. 如图所示,电源电压恒定,R0为定值电阻,闭合开关S1、S2后,将滑片P逐渐滑动到变阻器中央.电流表A和A1的示数分别用I和I1表示,电压表V的示数用U表示,当滑片P向右移动时,下列判断正确的是 ()A.I1的数值变小,U的数值变大B.I-I1的数值不变的数值变大C.UI−I1D.UI的数值变大5. [多选]如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精气体浓度为0时,R2=60 Ω, 此时电压表示数为2 V.以下说法正确的是 ()A.酒精气体浓度越大,电路的总功率越小B.定值电阻R1的阻值为20 ΩC.酒精气体浓度为0时,电路的总功率为0.6 WD.当电流表示数为0.2 A时,酒精气体传感器的电功率为0.8 W专项二与电功率相关的图像问题类型1 灯泡电阻类1. 把标有“6 V 3 W”的小灯泡与一只阻值为8 Ω 的电阻R并联接在电压为4 V的电路中,如图甲所示,通过小灯泡的电流与其两端电压的关系如图乙所示.则整个电路消耗的功率为 ( )A.3 WB.3.3 WC.3.6 WD.5 W2. [2021昆明中考]如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W类型2 定值电阻类3. [2021 武汉中考]将四个定值电阻a、b、c、d分别接入电路.测出相应的电阻两端的电压U和通过电阻的电流I,把测得的数据在坐标系中描点,如图所示.根据图中信息判断,下列说法正确的是()A.阻值相差最大的两个电阻是a和dB.阻值相差最小的两个电阻是b和cC.电功率相差最大的两个电阻是b和dD.电功率相差最小的两个电阻是a和d4. [2021 吉林中考]如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压的关系图像,则小灯泡正常发光时的电流为 A;通电10 s,定值电阻R产生的热量为 J.类型3 变阻器类5. 如图甲所示的电路中,R1是定值电阻,电流表量程为0~0.6 A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是 ()A.电源电压为6 VB.R1的阻值为20 ΩC.R2能安全连入电路中的最小电阻值为10 ΩD.R2为20 Ω时,整个电路通电10 s耗电32 J6. [2021 南京中考]图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关,将R2的滑片从位置1移到位置2,根据两表示数作出的U-I图像如图乙中AB所示,其中A点的数据与滑片在位置1时对应.下列判断正确的是 ()A.电源电压为3 VB.滑片移动过程中,R2接入电路的阻值变大C.电阻R1的U-I图像一定与线段AB相交D.滑片移动过程中电路的总功率先变大后变小7. [多选]如图甲所示,电源电压U恒定,R0为定值电阻,R为滑动变阻器.闭合开关S,调节滑动变阻器的滑片P,两电压表V1、V2的示数随电流表示数变化的图像如图乙所示,则( )A.图乙中“ac”段表示电压表V2的示数随电流表示数变化的图像B.电源电压U=3.0 VC.定值电阻R0=24 ΩD.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375 W类型4 敏感电阻类8. 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6 A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12 V,R0=20 Ω,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像.(g取10 N/kg)(1)定值电阻R0的作用是.(2)该电子秤显示0 N时,电路中的电流为多少?(3)压力传感器的功率达到最大时,被测物体的质量为多少?(4)使用过程中,电源电压会略微降低,在这种情况下,其他条件不变时,为使该电子秤的称量范围不变,应在电路的适当位置(填“串联”或“并联”)一个阻值合适的电阻,请简要说明理由:.参考答案专项一 与电功率相关的动态电路分析1.C 由电路图可知,闭合开关S 1和S 2时,定值电阻R 与灯泡L 并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S 2时,电路为灯泡L 的简单电路,电压表测电源两端的电压,电流表测通过灯泡L 的电流,因电源电压保持不变,所以,电压表的示数不变,故B 错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L 的电流不变,灯L 仍然正常发光,故A 错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C 正确;由P=UI 可知,电路的总功率减小,故D 错误.故选C.2.D 由题图可知,小灯泡与滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路的电流;滑动变阻器滑片移至最大阻值处,闭合开关,电流表示数为0.1 A,小灯泡的功率为0.3 W,由P=UI 可得,此时小灯泡两端的电压U 1=P 1I 1=0.3W0.1 A=3 V,则电源电压U =U 1+I 1×R滑=3 V+0.1 A×R 滑①;移动滑片,将滑动变阻器最大阻值的13接入电路时,电流表示数为0.2A,小灯泡恰好正常发光,功率为1 W,由P=UI 可得,此时小灯泡两端的电压U 2=P2I 2=1 W0.2 A =5 V,则电源电压U=U 2+I 2×13×R 滑=5 V+0.2 A×13R 滑②;联立①②解得,R 滑=60 Ω,U =9 V,A 、C 正确,不符合题意.由I=U R 可得,灯泡正常发光时的电阻R L =U 2I 2=5 V0.2 A =25 Ω,B 正确,不符合题意.小灯泡正常发光时,滑动变阻器两端的电压U 滑=U-U 2=9 V-5 V=4 V,则此时滑动变阻器的功率P 滑=U 滑I 滑=U 滑I 2=4 V×0.2 A=0.8 W,D 错误,符合题意. 3.B4.B 开关均闭合后,滑动变阻器和R 0并联,电压表测量电源电压,电流表A 1测量通过滑动变阻器的电流,电流表A 测量干路中的电流.当滑片P 向右移动时,滑动变阻器接入电路的电阻变大,电流表A 1的示数变小,但电压表示数不变,仍为电源电压,A 错误;I-I 1的数值为通过定值电阻R 0的电流,由于并联电路中各支路互不影响,故通过R 0的电流数值不变,B 项正确;UI−I 1为定值电阻R 0的阻值,数值不变,C 错误;I 1变小,则干路中的电流I 变小,故UI 的数值变小,D 错误.5.BD 由题图可知,R 1、R 2串联,电压表测R 1两端的电压,电流表测电路中的电流.酒精气体浓度越大,R 2的阻值越小,串联电路的总电阻越小,由欧姆定律知,电路中的电流越大,由P=UI 得,电路的总功率越大,A 错误;当酒精气体浓度为0时,R 2=60 Ω,此时电压表示数为U 1=2 V,根据串联电路的电压规律,可知R 2两端的电压为U 2=8 V -2 V =6 V,根据串联电路的分压规律R 1R 2=U 1U 2得,R 1=20 Ω,B 正确;酒精气体浓度为0时,此时电路中的总电阻为R=R1+R2=20 Ω+60 Ω=80 Ω,电路的总功率为P=U2R =(8V)280Ω=0.8 W,C错误;当电流表的示数为0.2 A时,酒精气体传感器接入电路的电阻R'2=UI -R1=8V0.2A-20 Ω=20 Ω,此时酒精气体传感器的电功率为P'=I2R'2=(0.2 A)2×20 Ω=0.8 W,D正确.专项二与电功率相关的图像问题1.C 由题图乙可知,当电压为4 V时,通过小灯泡的电流为I1=0.4 A;通过电阻R的电流I2=UR =4V8Ω=0.5 A,电路总电流I=I1+I2=0.4 A+0.5 A=0.9 A,则整个电路消耗的功率为P=UI=4V×0.9 A=3.6 W.2.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,故小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U滑=U-U L=3V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确.3.C 设d点坐标为(I0,U0),则a点坐标为(I0,3U0),b点坐标为(3I0,3U0),c点坐标为(3I0,U0),由R=UI 可知,R a=3U0I0,R b=3U03I0=U0I0,R c=U03I0,R d=U0I0,故阻值相差最大的两个电阻是a和c,阻值相差最小的两个电阻是b和d;又由P=UI可知,P a=3U0I0,P b=3U0×3I0=9U0I0,P c=U0×3I0=3U0I0,P d=U0I0,故电功率相差最大的两个电阻是b和d,电功率相差最小的两个电阻是a和c.综上所述,C正确,A、B、D错误.4. 0.2 2解析：小灯泡的额定电压为2.5 V,由题图乙可知,小灯泡正常发光时的电流I额=0.2 A;定值电阻R的阻值R=U RI R =2V0.4A=5 Ω.由于定值电阻R与灯泡L串联,串联电路中电流处处相等,故通过R的电流I=I额=0.2 A,则通电10 s定值电阻R产生的热量Q=I2Rt=(0.2 A)2×5 Ω×10 s=2 J.5.C 由题图甲可知,闭合开关后,定值电阻R1与电阻箱R2串联,电流表测电路中的电流.根据P=I2R,并结合题图乙可得,3.5 W=I12×14 Ω,解得I1=√3.5W14Ω=0.5 A,同理可得 3.2W=I22×20 Ω,解得I2=√3.2W20Ω=0.4 A,即当R2的阻值分别为14 Ω、20 Ω时,对应的电路中的电流分别为0.5 A、0.4 A,由欧姆定律可知,电源电压U=(R1+14 Ω)×0.5 A=(R1+20 Ω)×0.4 A,解得R1=10 Ω,U=12 V,A、B错;当电流表的示数最大时,电路中的总电阻最小,R总min=UI max =12V0.6A=20 Ω,此时电阻箱R2连入电路中的电阻最小,R2min=R总min-R1=20 Ω-10Ω=10 Ω,C正确;当R2为20 Ω 时,电路中的总电阻R总=10 Ω+20 Ω=30 Ω,则整个电路通电10 s消耗的电能W=U 2R 总t=(12V)230Ω×10 s=48 J,D错.6.C 闭合开关,R1、R2串联,电流表测电路中的电流,电压表测变阻器R2两端的电压.当滑片在位置1时,由题图乙可知,R2两端电压为2 V,电路中的电流为0.1 A,设电源电压为U,则U-2 V=0.1 A×R1①;当滑片在位置2时,由题图乙可知,R2两端电压为1 V,电路中的电流为0.3 A,则U-1 V=0.3 A×R1②.联立①②解得U=2.5 V,R1=5 Ω,故选项A错误.滑片是从位置1移到位置2的,此过程中R2两端的电压逐渐减小,根据串联电路的分压规律可知,变阻器接入电路的阻值在变小,选项B错误;电路中的电流为0.1 A时,R1两端的电压为0.1 A×5 Ω=0.5 V,电路中的电流为0.3 A时,R1两端的电压为0.3 A×5 Ω=1.5 V,故R1的U-I图像过(0.1 A,0.5 V)、(0.3 A,1.5 V)两点,在题图乙中作出R1的U-I图像,可以发现电阻R1的U-I图像一定与线段AB相交,选项C正确;滑片从位置1移到位置2的过程中,由题图乙可知,电路中的电流在不断增大,由P=UI可知,电路的总功率不断增大,选项D错误.7.ABD 闭合开关S,定值电阻R0与滑动变阻器R串联,电压表V1测量R0两端的电压,电压表V2测量滑动变阻器两端的电压.当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变小,电路中的总电阻变小,电流变大,R0两端的电压增大,滑动变阻器两端的电压减小,故电压表V2的示数随电流表示数的增大而减小,题图乙中,“ac”段表示的是电压表V2的示数随电流表示数变化的图像,A正确;当滑片在最右端时,电路中的电流最小,为 0.1 A,电压表V1和V2的示数分别为0.6 V和2.4 V,故电源电压U=0.6 V+2.4 V=3.0 V,B正确;R0=0.6V0.1A=6 Ω,C错;滑动变阻器的电功率P=U R I=(U-IR0)I=-R0I2+UI,故当I=U2R0=3.0V2×6Ω=0.25 A时,P最大,P max=-6 Ω×(0.25 A)2+3.0 V×0.25 A=0.375 W,D正确.8.(1)保护电路(2)压力传感器所受压力为零时,由图乙可知压力传感器的阻值为100 Ω,此时R总=20 Ω+100 Ω=120 Ω,I=UR总=12V120Ω=0.1 A.(3)压力传感器的功率P=UI1-I12R0,根据数学知识可得,当电流I1=U2R0=12V2×20Ω=0.3 A时,压力传感器的功率最大,此时R=R0=20Ω,由题图乙可知,压力传感器受到的压力为120 N,被测物体的质量m=Gg =Fg=120N10N/kg=12 kg.(4)并联电源电压略微降低,为使电子秤的称量范围不变,要保证压力F相同时,对应的电路电流不变,应减小电路中的总电阻,所以应在电路的适当位置并联一个阻值合适的电阻。

第18章电功率练习题2024—2025学年物理人教版一、选择题。

1、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A．电流表、滑动变阻器、一个小灯泡B．电压表、滑动变阻器、几个小灯泡C．电流表、电压表、滑动变阻器、几个小灯泡D．电流表、电压表、几个定值电阻、几个小灯泡2、如图所示是测定小灯泡电功率的实验电路,电路连接正确后闭合开关,发现灯不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是( )A.灯泡断路B.滑动变阻器短路C.灯丝电阻值过大D.滑动变阻器连入电路阻值过大3、将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4、做“测定小灯泡的电功率”实验，正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到某端点时小灯泡闪亮了一下，然后熄灭，并记录了第3组数据，如下表所示，则下列判断错误的是（）实验次数电压表示数电流表示数灯泡亮暗程度1 1.3V 0.16A 暗2 2.5V 0.26A 正常发光3 4.5V 0A 不发光A.他所用小灯泡的额定电压为2.5VB.他所用小灯泡的额定功率为0.65WC.电路的故障可能是小灯泡短路D.他所用电源的电压为4.5V5、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小6、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。

要求：在闭合开关S 后，两灯泡均能发光，则下列判断中正确的是（）A．①②为电流表，③为电压表，甲灯的功率比乙灯大B．①③为电流表，②为电压表，甲灯的功率比乙灯小C．①②为电压表，③为电流表，乙灯的功率比甲灯小D．①③为电压表，②为电流表，乙灯的功率比甲灯大7、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V，额定功率在7～12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）A．灯泡的额定功率为7.5W B．在1V时灯泡的功率为7.5WC．在5V时灯泡的功率为7.5W D．在5V时灯泡的功率为1.5W8、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

人教版八年级物理第八章《电功率》练习题（含答案）一、填空题（每小题4分，共36分）1．某同学连接的电路如图7—1所示，灯泡上标有“3．5 V 0．7 W”的字样，该同学所用电源是由三节干电池串联组成的．闭合开关，调节滑动变阻器的滑片，当电流表的示数为_____A时，小灯泡恰能正常发光．这时滑动变阻器接入电路中的电阻是_____Ω．图7—12．张东方同学在一次实验中，所用的电阻R2的阻值为30 Ω，按图7—2所示的电路连接器材后．闭合开关，发现电流表的示数是0．3 A，如果电阻R1消耗的电功率是6 W，经计算电阻R1的阻值为_____．图7—23．平时我们所说的“用电器正常工作”是指用电器两端所加的电压正好等于_____，此时用电器消耗的电功率就是它的__________．当电路中有几个用电器时，无论是串联还是并联，电路中的总功率等于___________．4．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．图7—35．某用电器的额定电压是220 V，正常工作时的电流是800 mA，这个用电器正常工作时的电功率是_____，电阻是_____；如果该用电器每天使用5 h，则每天消耗的电能是_____J，一个月耗电_____度（一个月按30天计算）．6．如果某用电器工作时5 min做功1．5×105 J，这个用电器的电功率是_____．7．某同学将一盏标有“220 V 40 W”的灯泡接到电路中，测出通过灯泡的电流是0．1 A，这盏灯消耗的实际功率为_____．8．郑冉同学家中有一台空调，接在家庭照明电路中，他测出空调工作时通过的电流是 5 A，如果该空调每隔15 min工作一次，每次工作5 min，在3 h的时间内这个空调消耗的电能是_____，电流做的功是_____．9．某用电器的铭牌上标着“220 V 1200 W”的字样，当将该用电器接在家庭照明电路中时，正常工作10 min消耗的电能是_____度，电流1 s做功_____J．二、选择题（每小题4分，共36分）10．有几位同学将两只灯泡接入电路中，让它们同时工作，下面是它们的几种说法，其中正确的是A．较亮的灯泡中通过的电流一定大B．较亮的灯泡两端的电压一定大C．较亮的灯泡额定功率一定大D．较亮的灯泡消耗的电能一定多11．某实验小组的同学在一次实验中，将一个标有“12 V 2．4 W”的灯泡和一个电阻R串联起来接在电路中，如图7—4所示，闭合开关灯泡恰能正常发光；如果它们将灯泡换成一个标有“12 V 3．6 W”字样的，下面的说法中正确的是（电源电压不变）图7—4A．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W小B．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W大C．“12 V 3．6 W”灯泡消耗的实际功率等于3．6 WD．无法判断“12 V 3．6 W”灯泡消耗的实际功率的大小12．有两个电阻R1、R2（已知R1＜R2），如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W1、W2，下面的说法中正确的是A．W1＜W2B．W1＞W2C．W1=W2D．无法判断13．小明同学在一次实验中，将灯泡两端的电压从12 V增加到14 V，他观察到和灯泡串联的电流表的示数变化了0．2 A，下面的说法中正确的是（灯丝电阻不变）A．该灯泡消耗的电功率变化了0．4 WB．该灯泡消耗的电功率变化了2．8 WC．该灯泡消耗的电功率变化了2．4 WD．该灯泡消耗的电功率变化了5．2 W14．某同学连接的电路如图7—5所示，闭合开关后，发现电流表甲的示数为0．2 A，电流表乙的示数为0．8 A，下面的说法中正确的是图7—5A．电阻R1与电阻R2消耗的电功率之比是1∶3B．电阻R1与电阻R2消耗的电功率之比是1∶9C．电阻R1与电阻R2消耗的电功率之比是3∶1D．电阻R1与电阻R2消耗的电功率之比是9∶115．张雨同学连接的电路如图7—6所示，当他将滑动变阻器的滑片P从a点滑到b点时，电压表V1前后两次示数之比是3∶4，电压表V2前后两次示数之比是2∶1．如果滑片P在a点时，变阻器在2 s的时间内消耗的电能是4 J，当滑片P在b点时，关于变阻器消耗的电功率，下面的说法中正确的是图7—6A．3 W B．2．7 WC．2 W D．1．3 W16．某同学家中有一个电炉，上面标有“220 V 1000 W”的字样，下面关于这个电炉的说法中正确的是A．使用这个电炉时应连接额定电流为10 A的保险丝B．这个电炉在正常工作时的电阻为484 ΩC．这个电炉工作时消耗的电功率是1000 WD．这个电炉正常工作0．5 h消耗的电能为1．8×106 J17．某同学有一个灯泡，将它与8 Ω的电阻串联，当将它们接在24 V的电源上时，灯泡恰好能正常发光，该同学测得通过电阻的电流为1．5 A．下面的说法中正确的是A．这个灯泡的额定电功率为36 W，额定电压为24 VB．这个灯泡的额定电功率为18 W，额定电压为12 VC．这个灯泡的额定电功率为20 W，额定电压为12 VD．这个灯泡的额定电功率为12 W，额定电压为12 V18．张研同学有两段电热丝，电阻分别是R1、R2（R1＞R2)，他将这两段电热丝在电路中串联起来，分别放入两个相同的容器中，两个容器中装有相同质量的水，如图7—7所示．当他将开关闭合后，关于甲乙两个容器中水温的变化，下面的说法中正确的是图7—7A．甲容器中的水温度上升的快B．乙容器中的水温度上升的快C．甲、乙容器中的水温度上升的一样快D．条件不足，无法判断三、实验题（19题、20题各9分，21题10分，共28分）19．某实验小组有一个小灯泡，上面只能看清“2．5 V”的字样，他们想知道小灯泡的功率是多少，找来的器材如图7—8所示．(1)将图中所给器材，按照实验的要求用线连接起来．图7—8图6—9(2)在闭合开关以前，应将滑动变阻器的滑片滑到_____端．(3)实验中的电源用_____节干电池串联即可．如果灯泡的电阻约为9 Ω，电流表选用的接线柱应为_____和_____．(4)当灯泡正常发光时，请你在图7—9（甲）中的表盘上画出指针的位置．（5）当灯泡正常发光时，电流表的指针位置如图6—9（乙）中的表盘所示，这个小灯泡的电功率为_____．20．陈红同学家中有40 W的日光灯5盏，平均每天开灯3 h；100 W的电视机一台，平均每天看电视3 h；200 W的洗衣机一台，每月使用10 h；1800 W的电磁炉一个，平均每天使用1 h．(1)他家的保险丝应选用哪种规格的？（2）陈红同学家一个月（按30天）用电多少度？（3）如果他家每天少开灯30 min，少看电视20 min，电磁炉少用10 min，每月可省电多少度？★21．赵阳同学有一只电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12转，他家的电能表上标有“220 V 5 A 300 r/kWh”的字样．请你帮他算出这个电热器的功率是多少？参考答案：一、填空题1．0．2，52．13．5 Ω3．额定电压，额定功率，各用电器的功率之和4．2 Ω，1 A5．176 W，275 Ω，3．168×106，26．46．500 W7．12．1 W8．2．97×106 J，2．97×106 J9．0．2，1200二、选择题10．D 11．A 12．A 13．D 14．A 15．B 16．D 17．B 18．A三、实验题19．（1）略（2）依连线位置而定．（3）2，“-”，“0．6”（4）略（5）0．75 W20．(1)直径为 1．51 mm．（2）83度．（3）13．2度．21．800 W。

第18章电功率课后习题2024-2025学年人教版一、选择题。

1、根据额定电压为2.5V的小灯泡的I-U图象（如图）分析，下列正确的是（）A.通过小灯泡的电流与其两端的电压成正比B.当通过小灯泡的电流为0.1A时，其实际功率为0.1WC.当小灯泡两端的实际电压为1.5V时，其实际功率为0.3WD.小灯泡的额定功率为0.625W2、如图所示，电源电压恒为6V，电流表量程为00.6A～，～，电压表量程为03V定值电阻1R的阻值为10Ω，滑动变阻器2R的规格为“20Ω 0.5A”。

闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（）A．电路消耗的最大总功率为3WB．电流表示数的变化范围为0.2A0.5A～C．滑动变阻器2R接入电路的最小阻值为2ΩD．电阻1R消耗的最大功率为0.9W3、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。

电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W4、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是( )A.手移动变阻器的滑片,眼观电流表B.手移动变阻器的滑片,眼观电压表C.手移动变阻器的滑片,眼看小灯泡是否发光D.手按开关,眼观电流表5、在测定小灯泡的电功率的实验中，当调节滑动变阻器，使小灯泡两端电压高于额定电压的1/5时，小灯泡的实际功率是额定功率的（）A．6/5倍 B.5/6倍C．36/25倍 D.4/50倍6、电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。

这三个实验均要用到滑动变阻器，并多次测量电压和电流值。

但滑动变阻器的作用以及对测量数据的处理方式并不相同。

下列说法正确的是（）A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定7、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是()A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率8、如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A．P a=P d=P b B．P a=P d＞P b C．P a＞P d＞P b D．P a＜P d=P b9、某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（）A.直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定B.将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算C.将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断D.在实验室用伏安法测出灯丝电阻，用公式P=2U进行计算R10、某同学发现在家使用电热水壶时，同房间的电灯会变暗。

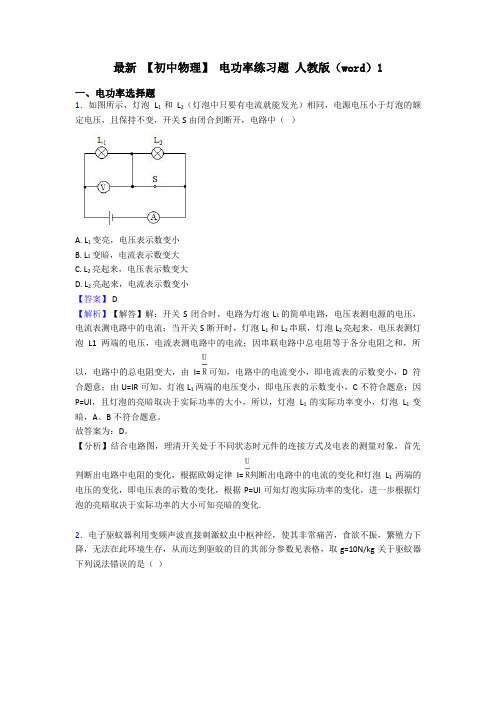

最新【初中物理】电功率练习题人教版（word）1一、电功率选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。

人教版九年级物理全一册《18.2电功率》同步测试题带答案学校:___________班级：___________姓名：___________考号：___________一、夯实基础1．用电器时的电压叫额定电压；用电器在下的功率叫额定功率。

2．某灯泡上标有“PZ220—40”的字样，“PZ”表示普通照明白炽灯，它的额定功率是 W，正常发光时灯丝的电阻是Ω，工作电流是 A。

3．某同学在实验中测得某标有“2.5V0.3A”字样的小灯泡，其两端电压为2V时，通过的电流为0.26A，则根据，可以计算得出，该小灯泡的额定功率为，此时的实际功率为。

4．我国家庭照明电路的电压为 V；在此电路中的LED灯，正常发光200 h耗电1kW·h，则此电灯的额定功率为 W。

5．作为第三代照明技术的LED灯具有能耗小，造价低廉，使用寿命长等优势，因此近年来得到了大力推广。

已知某个LED台灯，用电压为6V的电源供电，正常工作时电流为300mA。

则此LED台灯正常工作时的功率为（）A．1.8W B．18W C．180W D．1800W二、巩固与提高6.在家庭中,常用的灯泡有“220 V 100 W”“220 V 60 W”“220 V 40 W”和“220 V 25 W”四种,则当它们正常工作时,下列叙述中正确的是（）A.100 W的灯泡消耗的电能最多B.25 W的灯泡通过的电流最大C.60 W的灯泡比40 W的灯泡亮D.它们消耗的电能肯定不相等7．若一个灯泡标有“PZ220V—40W”字样，该灯泡的额定电压是V。

在110V的电路中，额定功率是 W，实际功率是 W。

8．关于“8V4W”的灯L1和“4V2W”的灯L2，下列说法错误的是（）A．L1的电阻大于L2的电阻 B．两灯均正常工作时，L1较亮C．两灯并联时，两端最大可加8V电压 D．两灯串联在12V电两端时都能正常发光9．标有“PZ220—100”的甲灯和标有“PZ220—40”的乙灯，串联接在220V的电路中，则两盏灯的（）A．电压相等 B．电流相等 C．电阻相等 D．实际功率相等10．有一个标有“220V100W”字样的灯泡（假设灯丝电阻不随温度变化而变化）。

18.2电功率一．填空题（共5小题）1．电功率的大小（1）通过用电器的电流相等，用电器上的电压越大，电功率越大；用电器两端的电压相同时，通过用电器的电流越大，电功率越大。

（2）电功率等于电压与电流的乘积，公式是P＝UI。

电流在某段电路上所做的功，跟这段电路两端的电压、电路中的电流和通电时间成正比比，即W＝UIt。

（3）在纯电阻电路中电功率公式的变形：P＝UI＝IR•I＝I2R：P＝UI＝U•＝。

【答案】（1）越大；越大；（2）电压；电流；P＝UI；电压；电流；正比；UIt；（3）I2R；【解答】解：（1）由电功率公式P＝UI可知，通过用电器的电流相等，用电器上的电压越大，电功率越大；用电器两端的电压相同时，通过用电器的电流越大，电功率越大。

（2）电功率等于电压与电流的乘积，公式是P＝UI．电流在某段电路上所做的功，跟这段电路两端的电压、电路中的电流和通电时间成正比，即W＝UIt。

（3）在纯电阻电路中电功率公式的变形：P＝UI＝IR•I＝I2R；P＝UI＝U•＝；2．额定电压（U额）：用电器正常工作的电压。

额定功率（P额）：用电器在额定电压下的功率。

实际电压（U实）：实际加在用电器两端的电压。

实际功率（P实）：用电器在实际电压下的功率。

以灯为例子：当U实＞U额时，则P实＞P额；灯很亮，当U实＜U额时，则P实＜P额；灯很暗，当U实＝U额时，则P实＝P额；灯正常发光。

一盏灯标有“PZ220﹣100”字样，PZ 表示普通照明，220表示灯泡的额定电压是220V，100表示额定功率是100W。

【答案】正常工作；额定电压；实际；＞；亮；＜；暗；＝；正常发光；普通照明；灯泡的额定电压是220V；额定功率是100W【解答】解：额定电压（U额）是指用电器正常工作时的电压；额定功率（P额）：用电器在额定电压下的功率；实际电压（U实）：实际加在用电器两端的电压；实际功率（P实）：用电器在实际电压下的功率；当U实＞U额时，则P实＞P额，灯很亮；当U实＜U额时，则P实＜P额，灯很暗；当U实＝U额时，则P实＝P额，灯正常发光；“PZ220﹣100”，“PZ”是普通照明灯泡中“普”和“照”的拼音的第一个字母，表示普通照明；“220 100”表示灯泡的额定电压是220V，额定功率是100W。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

人教版九年级物理全一册《第十八章电功率》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．如图所示，电阻R1=4Ω，R2=2Ω，电源电压保持不变，当开关S断开时，电阻R1的功率为P1，当开关S 闭合，电阻R1的功率为P2，则P1与P2的比值是（）A．1∶2 B．2∶1 C．3∶2 D．4∶93．如图为一只“6V1.5W”小灯泡的电流随电压变化的关系图像。

若把这样的三只灯泡串联起来，接在12V 的电源两端，则此时每只灯泡的电阻及实际功率为（）A．24Ω 67W B．20Ω 67WC．24Ω 0.96W D．20Ω 0.8W4．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大5．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。

闭合开关S，当水流的速度变大时（）A．电压表的示数变大B．电流表的示数变小C．电路消耗的总功率变小D．电压表示数与电流表示数的比值变小7．中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关S1、温控开关S2、水量开关S3、加热电阻R1和限流电阻R2（R1、R2阻值不随温度变化），设计了煎药壶电路，其中S1为总开关，电源电压为220V。

九年级物理上册《第十八章电功率》同步练习题带答案(人教版)一、选择题（共10题）1.在国际单位制中，功率的单位是（）A．焦耳（J）B．瓦特（W）C．牛顿（N）D．帕斯卡（Pa）2.智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（）A．降低散热能力B．增加电池电压C．给电池充电D．减小电功率3.一个标有“220V100W”的电热器，当它接入电压为230V的电路时，它的实际功率（）A．大于100W B．等于100WC．小于100W D．条件不足，无法判断4.小明家的电视机、电灯、电风扇、电饭锅四个用电器都正常工作，如果用餐时，关闭了电视机，断开了电饭锅，那么此时家庭电路的（）A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变小，总电流变小D．总功率变小，总电流变大5.两灯L1和L2规格分別为“6V,3W”和“3V,3W”，忽略灯丝电阻变化，则下列说法正确的是（）A．两灯L1和L2灯丝电阻之比为2:1B．两灯串联，电路两端允许加的最大电压为9VC．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.0AD．两灯并联在3V电压下，灯L1和L2消耗的实际功率之比为1:46.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表示数之比是2:3，此时灯L2、L1消耗的电功率之比是（）A．2:1B．1:2C．3:2D．2:37.由一个标有“220V或110V，500W”的电炉，它对应的电炉丝连线图如图所示，其中B为电热丝AC 的中点抽头，下列说法正确的是（）A．将AB端与220伏特电源相连功率为250瓦特B．将AC端与220伏特电源相连功率为500瓦特C．将AC连在一起作为一个接线端，再将它和B端与110伏特电源相连功率为1000瓦特D．将AC端与110伏特电源相连功率为250瓦特8.如图所示的电路中，电源电压恒为12V，灯泡L上标有“12V6W”字样，滑动变阻器R的规格是“50Ω2A”，电流表A1的量程是“0∼0.6A”，电流表A2的量程是“0∼3A”。
