2018新人教版九年级物理《第十八章 电功率》基础知识复习讲义第一节 电能 电功1. 电功：电流所做的功叫电功。
● 电功的符号是W ，单位是焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
● 1kW ·h ＝3.6×106J2. 电流做功的过程，实际上就是电能转化为其他形式能的过程。
3. 电流在某段电路上所做的功，等于电功率与通电时间的乘积，还等于这段电路两端的电压与电路中的电流以及通电时间的乘积。
● 电功的计算公式为：UIt Pt W ==4. 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
● 表盘上的数字表示已经消耗的电能，单位是千瓦时，该数的前四位是整数，第五位是小数部分，即1234.5kW ·h 。
● “220V ”表示这个电能表应该在220V 的电路中使用。
● “10（20A ）”表示这个电能表的标定电流为10A ，额定最大电流为20A 。
● “50Hz ”表示这个电能表在50Hz 的交流电中使用；● “600revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
●根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： 列出的比例式类似于h600revs/kW h1kW 电表转数消耗电耗⋅⋅=● 用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
第二节 电功率1. 电功率：电流在1秒内所做的功叫电功率。
● 电功率符号是P ，单位是瓦特（瓦，W ），常用单位为千瓦（kW ）。
● 1kW ＝103W2.电功率的物理意义：表示消耗电能的快慢。
3. 电功率的定义式：tW P =第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。
第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。
第十八章 电功率第一节 电能1、电功：定义：电流所做的功叫电功。
电功的符号是W单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt U=W It I =W U t t =WU I②W=I 2Rt I 2= W Rt I = W Rt R=W I 2t t = W I 2R③W=U 2R t U 2= WR t U = WR t R =U 2 t W t =WR U2④W=UQ U=W Q Q =W U⑤ W=Pt P=W t t=W P公式中的物理量：W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ）1、 电能表：测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。
“50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h1kW 电表转数消耗电耗⋅⋅=2、 串并联电路电功特点：① 在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；② 串联电路中，各用电器的电功与其电阻成正比，即W 1W 2 =R 1R 2;③ 并联电路中，各用电器的电功与其电阻成反比，即W 1W 2 =R 2R 1（各支路通电时间都相同）。
第十八章电功率本章知识结构图：一、电能电功1.电能（1）产生过程：其他形式的能转化为电能。
（2）利用：通过用电器将电能转化成其他形式的能。
（3）单位：国际单位是焦耳（J），常用单位是千瓦时（kW·h）。
（4）计量：用电能表来计量，计算方法是把计数器上前后两次读数之差，就是这段时间内用电的度数。
在表盘上的参数，只是用电量的累计度数。
2.电功（1）定义：有多少电能发生了转化或者消耗了多少电能我们就说电流做了多少功。
即：电流做了多少功，我们就说消耗了多少电能。
（2）计算：a.基本公式：研究表明，电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。
表达式：W=UIt。
b.推导公式（只用于纯电阻电路）：R tWU2=，RtW I2=。
二、电功率1.电功率及其测量（1）定义：电功率是表示用电器消耗电能快慢的物理量。
（2）单位：瓦特，简称瓦，用符号W 表示。
1kW=1000W 。
（3）计算公式：电功率等于电功与时间之比，即P=W/t ，P=UI 。
推导公式：R P I 2=，R P U 2=，PR U 2=。
（纯电阻电路可以任选公式，非纯电阻电路只能用基本公式。
其中，对非纯电阻电路，可以用R P I 2=来计算用电器的发热功率）（4）测量电功率：用电功表，通过测量出用电器两端的电压和通过用电器的电流，用P=UI 来计算。
（5）1kWh=3.6⨯106J 。
2.额定电压 额定功率（1）用电器上标明的电压（或功率）叫做额定电压（或额定功率），用U 额（或P 额）表示。
（2）用电器上实际工作时的电压（或功率）叫做实际电压（或实际功率），用U 实（或P 实）表示。
（3）当U 额=U 实，P 额=P 实时，用电器才能正常工作。
当U 额>U 实，P 额>P 实时，用电器不能正常工作。
当U 额<U 实，P 额<P 实时，用电器容易损坏。
（4）一个用电器消耗电能的快慢取决于它实际功率的大小。
第1节电能电功第十八章电功率人教版九年级物理（初中）课堂导入问题：生活中利用的多而且方便的，是哪一种形式的能？家里的电饭锅、电热水壶都消耗电能上学骑电动车也用电能上课用的投影仪，得依靠电能工作电能确实是利用方便又广泛的能，我们用的电能来自哪里呢？1.电能的来源各种各样的发电厂和电池，把不同形式的能转化为电能，供人们使用。
火电厂化学能转化成电能风力发电站风能转化成电能太阳能发电站太阳能转化成电能一、电能各类用电器，在生产生活中把电能转化成其他形式的能电能转化成光能和内能电能转化成内能电能转化为机械能电能的国际单位：焦耳（J）生活中的电能单位：千瓦时，符号是kW·h, 俗称“度”他们之间的换算关系是：1kW·h=1×103W ×3600s=3.6 ×106J想一想你知道家里一个月要交多少电费吗?供电部门怎样来确定用户所用的电量的?（1）电能表：用来测量用电器在一段时间内消耗电能的仪表1.认识电能表IC卡式电能表电子式电能表机械式电能表二、电能的计量（2）. 电能表上个参数的含义①.220V:表示该电能表在220 V的电路中使用；②.5A:这个电能表的标定电流为5A ；③.(10A): 通过电能表的电流在短时间应用时允许大些，但不能超过10A；④. 50Hz:这个电能表在50赫兹的交流电路中使用；⑤.720r/KW.h: 电能表的铝盘转过720转时，接在电路里的用电器消耗的电能是1kW·h ；⑥.3200imp/(Kw·h):电能表上的指示灯闪烁3200次，接在电路里的用电器消耗的电能是1kW·h.本周用电：823.3kw.h-781.5kw.h=41.8kw.h①.数字表盘有5位数字，最后一位红框里表示小数位。
②.读数方法：一段时间电能表计数器前后两次读数差，就是这段时间用去的电能。
如：某电能表在一周内的示数变化为：（3）. 电能表的读数①.观察电能表表盘上前后两次的示数，它们的示数差即是所求的电能值.J 5102.1J 6106.360020圈，消耗的电能为：20则：电能表转过J 1200J 6106.3300013000h kW 1消耗的电能是：解：电能表转过一圈，⨯=⨯⨯=⨯⨯=⋅例如：某电能表的表盘上标有“3000R/KWh”字样，现只让一台40英寸彩电工作，发现一段时间内转盘转了20R ，则这段时间内，电视机消耗了多少电能？②.测出一定时间内电能表上转盘的转数，再算出电能值.（4）通过电能表求用电器消耗的电能三、电功1．概念：电流通过用电器所做的功叫电功2．电功的实质：电流做功的过程就是电能转化为其他形式能的过程。
人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)单选题1、如图所示的电路中，电源电压U保持不变。
①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。
此时电路的功率为P2；已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（）A．U=6VB．I1=0.1AC．R2=10ΩD．P1：P2=7：9答案：B只闭合开关S和S3时，R1与滑动变阻器串联，此时滑动变阻器接入电路电阻R=U PI=1V0.2A=5Ω电源电压U=I×(R1+R)=0.2A×(R1+5Ω)……①只闭合开关S和S2，R1、R2、R3串联，电压表V1测量R1两端电压，V2测量R2和R3的电压，则U1=I1R1U2=I1×(R2+R3)因为U1：U2=1：2，则2R1=R2+R3……②I1=UR1+R2+R3……③只闭合开关S、S1和S3，将滑片移动到最左端时，R1与R2并联则I2=UR1+UR2……④因为I1：I2=1：9则UR1+R2+R3：(UR1+UR2)=1:9化简可得R1R2(R1+R2+R3)×(R1+R2)=19……⑤联立①⑤可得R1=2R2，R3=3R2则R3=3 2 R1保持滑片位置不变，再闭合开关S2，R1、R2、R3并联则通过R3的电流为0.2A，则U=0.2A×R3=0.2A×32R1……⑥由①⑥联立可得U=3V；R1=10Ω则R2=12R1=5Ω；R3=32R1=15ΩI2=UR1+UR2=3V10Ω+3V5Ω=0.9A再闭合开关S2,电流表的示数变化了0.2A，则I'=0.9A +0.2A =1.1AP1:P2=UI2:UI′=I2:I′=0.9A:1.1A=9:11故选B。
九年级物理全一册“第十八章电功率”必背知识点一、电能和电功1. 电能：电流所具有的能量称为电能。
电能的来源多种多样，如电池、发电厂 （火力发电、风力发电、地热发电、太阳能发电、核能发电）等。
2. 电功：电流所做的功叫电功，电功的符号是W。
电流做功的过程实际上就是电能转化为其他形式能的过程。
电功的单位是焦耳 （J），常用单位是千瓦时 （kW·h），也称作度。
1kW·h=3.6×10^6J。
计算公式：原始公式W=UIt（适用于所有电路），推导公式W=I^2Rt和W=(U^2/R)t（适用于纯电阻电路）。
二、电能表定义：测量用电器一段时间内消耗电能多少的仪表。
读数：电能表前后两次读数之差，就是这段时间内用电的度数。
重要参数：“220V”表示电能表应该在220V的电路中使用。
“10(20)A”表示电能表的标定电流为10A，额定最大电流为20A，电能表在短时间内最大电流不超过20A。
“600revs/kW·h”或 “2500r/kW·h”表示电能表的每消耗1kW·h的电能，转盘转过600转或2500转。
三、电功率1. 定义：电流在单位时间内所做的功，表示电流做功快慢的物理量。
2. 符号：P。
3. 单位：国际单位：瓦特，简称瓦，符号W。
常用单位：千瓦（kW）、毫瓦（mW）。
换算关系：1kW=1000W，1W=1000mW。
4. 公式：定义式：P=W/t=UI（适用于所有电路）。
推导公式：P=I^2R（适用于纯电阻电路，一般用于串联）和P=U^2/R（适用于纯电阻电路，一般用于并联）。
四、额定功率和实际功率1. 额定电压：用电器正常工作时的电压，用U额表示。
2. 额定功率：用电器在额定电压下正常工作时的功率，用P额表示。
3. 实际电压：用电器实际工作时的电压，用U实表示。
4. 实际功率：用电器在实际电压下的功率，用P实表示。
5. 关系：当U实=U额时，P实=P额，用电器正常工作。
第十八章 电功率 （知识归纳）第1节 电能 电功一、电能1、单位及换算国际单位：焦耳（J ） 常用单位：度 （k W ·h ）换算关系：1 kW·h= J 613.6101J kW h ⨯=• 例：18×105J= kW·h 0.2 kW·h= J2、电能的计量-------电能表（1）电能表作用：测量用电器在一段时间内消耗多少电能的仪表。
（2）电能表上的参数① 10(20)A:表示 为10A ， 表示 为20A②3000revs/kW·h：表示用电器 ，电能表的铝盘转动3000转根据转数算电能：W =（3）电能表计数器上两次读数之差，就是这段时间内用电的度数。
注：读数时最后一位为小数，如图，示数为 kW·h 。
二、电功（W ）1、定义：电流所做的功。
用W 表示2、实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能，用电器也就消耗了多少电能。
3、影响电流做功大小的因素1）电流做功的多少与 ___的高低、 ___的大小以及 ___ ___的长短有关2）加在用电器上的_ ___越大，___ _越大，___ ____越长，电流做的功越多.4、公式：W=UIt (电压—-伏 ， 电流—-安 ， 时间—-秒 ， 电功—-焦)W=Pt (功率---瓦 ， 时间---秒 ， 电功---焦功率---千瓦， 时间---小时， 电功---千瓦时 )推导式：W = ___ = ___ 只适用于纯电阻电路（电能全部转化为内能的电路）第2节 电功率一.、电功率（P ）1、物理意义：表示电流做功的快慢。
其大小等于电功与时间的比。
2、单位及换算：国际单位：瓦特，符号是W 。
常用单位： 千瓦（KW ） 毫瓦（mW ）。
换算关系：lkW=1000W 1W =1000mW3、公式： （普遍适用） 推导式： P = ___ = ___ （只适用于纯电阻电路）4、意义例、节能灯的电功率为24W ，表示节能灯每秒消耗的电能是24焦。

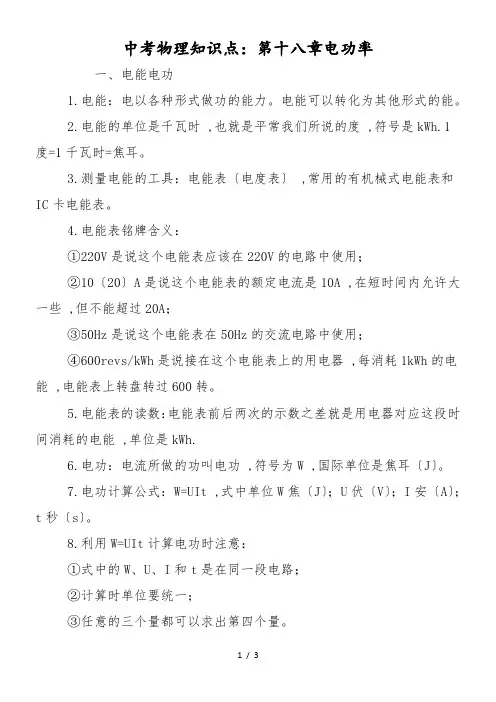

中考物理知识点：第十八章电功率一、电能电功1.电能：电以各种形式做功的能力。
电能可以转化为其他形式的能。
2.电能的单位是千瓦时 ,也就是平常我们所说的度 ,符号是kWh.1度=1千瓦时=焦耳。
3.测量电能的工具：电能表〔电度表〕 ,常用的有机械式电能表和IC卡电能表。
4.电能表铭牌含义：①220V是说这个电能表应该在220V的电路中使用；②10〔20〕A是说这个电能表的额定电流是10A ,在短时间内允许大一些 ,但不能超过20A；③50Hz是说这个电能表在50Hz的交流电路中使用；④600revs/kWh是说接在这个电能表上的用电器 ,每消耗1kWh的电能 ,电能表上转盘转过600转。
5.电能表的读数：电能表前后两次的示数之差就是用电器对应这段时间消耗的电能 ,单位是kWh.6.电功：电流所做的功叫电功 ,符号为W ,国际单位是焦耳〔J〕。
7.电功计算公式：W=UIt ,式中单位W焦〔J〕；U伏〔V〕；I安〔A〕；t秒〔s〕。
8.利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③任意的三个量都可以求出第四个量。
9.计算电功还可用公式二、电功率1.电功率：电流在单位时间内所做的功 ,用符号P表示。
国际单位：瓦特〔W〕；常用单位：千瓦〔kW〕 ,毫瓦〔mW〕。
1kW=1000W ,1W=1000mW.2.计算电功率公式：①定义式：P=W/t；②常用公式：P=W/t=UIt/t=UI ,即P=UI；③推导公式：〔只适用于纯电阻电路〕。
式中单位P瓦〔W〕；W焦〔J〕；t秒〔s〕；U伏〔V〕；I安〔A〕3.利用公式P=W/t计算时单位要统一：①如果W用焦 ,t用秒 ,那么P的单位是瓦；②如果W用千瓦时 ,t用小时 ,那么P的单位是千瓦。
4.①额定电压〔U0〕：用电器正常工作的电压；②实际电压〔U〕：实际加在用电器两端的电压；③额定功率〔P0〕：用电器在额定电压下正常工作的功率；④实际功率〔P〕：用电器在实际电压下的功率。
18 电功率第1节电能电功一、电能1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。
2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。
3、电能的单位（1）国际单位：焦耳，简称焦，用符号J表示。
（2）常用单位：千瓦时，用符号kW·h表示，俗称度。
（3）换算关系：1kW·h=1×103W×3600s=×106J。
二、电能的计量1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。
2、电能表的读数电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW·h（度）。
注意电能表计数器中最后一位数字是小数（十分位）。
3、电能表上所标参数的含义（1）“220V”——这个电能表应该在220V的电路中使用。
（2）“10（20）A”——这个电能表的标定电流为10A，额定最大电流为20A。
电能表工作时的电流不能超过额定最大电流。
（3）“50Hz”——这个电能表在频率为50Hz的交流电路中使用。
（4）“3000revs/（kW·h）”——接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过3000转。
4、1kW ·h 的作用：洗衣机工作约；电脑工作约5h ；电车行驶；灌溉农田330m 2。
三、电功1、电功概念（1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。
电功用“W ”表示。
（2）实质：电流做功的过程就是电能转化为其他形式能的过程。
所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。
电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。
新课标人教版九年级物理《 电功率》知识点汇总
第一节 电能
1、电功：
定义：电流所做的功叫电功。
电功的符号是W
单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。
公式：①W=UIt U=W It I =W U t t =W
U I
②W=I 2Rt I 2=
W R t I = W R t R = W I 2 t t = W I 2R
③W=U 2R
t U 2
= W R t U = W R t R =U 2 t W t =W R U 2
④W=UQ U=W Q Q =W
U ⑤ W=Pt P=W t t=W
P 公式中的物理量：
W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ）
2、电能表：
测量电功的仪表是电能表（也叫电度表）。
下图是一种电能表的表盘。
表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。
“50 Hz ”表示这个电能表在50 Hz 的交流电中使用；
“600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。
根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h
1kW 电表转数消耗电耗⋅⋅=
3、 串并联电路电功特点：
① 在串联电路和并联电路中，电流所做的总功等于各用电器电功之和； ② 串联电路中，各用电器的电功与其电阻成正比，即W 1W 2 =R 1R 2
;
③ 并联电路中，各用电器的电功与其电阻成反比，即W 1W 2 =R 2
R 1
（各支路通电时间都相同）。
第二节 电功率
1、 电功率：
定义：电流在1秒内所做的功叫电功率。
意义：表示消耗电能的快慢。
符号：P
单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1kW ＝103W
电功率的定义式：P=W t W=Pt t=W
P
第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间—
—秒（s ）。
第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。
电功率的计算式：P=UI U=P I I=P
U
P= I 2R I 2= P R I = P R
R = P
I 2
P=U 2R U 2
= PR U = PR R =U 2P
P ——电功率——瓦特（W ）； U ——电压——伏特（V ）； I ——电流——安培（A ）； R ——电阻——欧姆（Ω）。
2、串并联电路电功率特点：
④ 在串联电路和并联电路中，总功率等于各用电器电功率之和；
⑤ 串联电路中，各用电器的电功率与其电阻成正比，即P 1P 2 =R 1R 2 ;
⑥ 并联电路中，各用电器的电功率与其电阻成反比，即P 1P 2 =R 2
R 1。
3、用电器的额定功率和实际功率
额定电压：用电器正常工作时的电压叫额定电压。
额定功率：用电器在额定电压下的功率叫额定功率。
额定电流：用电器在正常工作时的电流叫额定电流。
用电器实际工作时的三种情况：
①U 实<U 额 P 实<P 额——用电器不能正常工作。
（如果是灯泡，则表现为灯光发暗，灯丝
发红）；
②U 实>U 额 P 实>P 额——用电器不能正常工作，有可能烧坏。
（如果是灯泡，则表现为灯
光极亮、刺眼、发白或迅速烧断灯丝）；
③U 实=U 额 P 实=P 额——用电器正常工作。
电灯泡上的“PZ220 25”表示额定电压是220V ，额定功率是25W 。
灯泡的亮度是由其所消耗的实际电功率决定的，与额定电压和额定功率无关。
额定电压相同，额定功率不同的灯泡，灯丝越粗，功率越大。
将这两个灯泡串联，额定功率大的，实际功率小；将这两个灯泡并联，额定功率大的，实际功率大。
串并联电路P 实与R 大小的关系
项目
串联电路
并联电路
P 实与R 的
关系
⇒
⎭⎬⎫⋯====n I I I I R
I P 212实
串联电路中电阻越大的用电器消耗的电功率越大
⇒⎪⎭
⎪⎬⎫⋯====
n U U U U R
U P 212
实
并联电路中电阻越小的用电器消耗的电功率越大
灯泡发光亮度
⇒
⎭
⎬⎫
⋯====n I I I I I U P 21实实
实际电压大的P 实越大，因此实际电压大的灯泡较亮
⇒
⎭
⎬⎫⋯====n U U U U I
U P 21实实
通过电流大的P 实越大，因此通过电流大的灯泡较亮
⇒
⎭⎬⎫⋯====n I I I I R
I P 212
实
电阻大的P 实越大，因此电阻大的灯泡较亮
⇒⎪⎭
⎪⎬⎫⋯====
n U U U U R
U P 212
实
电阻小的P 实越大，因此电阻小的灯泡较亮
串接上滑动变阻器的小灯泡，变阻器阻值增大时分压也大，小灯泡实际电压减小，小灯泡发光较暗
并接上滑动变阻器的电灯，由于并联电路中各部分互不干扰，所以通过小灯泡所在支路的电流不变，小灯泡发光情况不变
第三节 测量小灯泡的电功率
伏安法测小灯泡的功率 【实验原理】UI P =
【实验器材】电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器。
【实验电路图】
【实验步骤】
①按电路图连接实物。
②检查无误后，闭合开关。
移动滑片，使小灯泡在额定电压下发光，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI 计算出小灯泡的额定功率。
③调节滑动变阻断器，使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，并记下电
压表和电流表的示数，代入公式P=UI 计算出小灯泡此时的实际功率。
④调节滑动变阻断器，使小灯泡两端的电压小于额定电压，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI 计算出小灯泡此时的实际功率。
【实验表格】
次数 电压U/V 电流I/A 电功率P/W 发光情况 1 2 3
【注意事项】
①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大； ②连好电路后要通过试触的方法选择电压表和电流表的量程；
③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路； ④不需要计算电功率的平均值。
第四节 焦耳定律及其应用
电流通过导体时电能转化成热（电能转化为内能），这个现象叫做电流的热效应。
焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
（英国物理学家焦耳）
定义式：Q=I 2Rt I 2= Q R t I = Q R t R = Q I 2 t t = Q
I 2R
导出式：①Q=UIt U=Q It I =Q U t t =Q
U I
② Q=U 2R
t U 2
= Q R t U = Q R t R =U 2 t Q t =Q R U 2
③Q=Pt P=Q t t=Q
P
Q ——热量——焦耳（J ）； I ——电流——安培（A ）； R ——电阻——欧姆（Ω）； t ——通电时间——秒（s ）； P ——电功率——瓦特（W ）； U ——电压——伏特（V ）。
有关焦耳定律的注意事项：对于纯电阻电路，电流做功消耗的电能全部转化为内能（Q ＝W ），
这时以下公式均成立Q=Uit Q=U
2R
t Q=Pt ；对于非纯电阻电路，电能除了转化为内能，还要转
化为其他形式的能量。
求Q 时只能用Q ＝I 2Rt 。
利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。
防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。
串并联电路电功特点： ① 在串联电路和并联电路中，电流产生的总热量等于部分电热之和；
② 串联电路中，各部分电路的热量与其电阻成正比，即Q 1Q 2 =R 1R 2
;
Q1 Q2 =R2
R1（各支路通电时间都相同）。
③并联电路中，各部分电路的热量与其电阻成反比，即。
