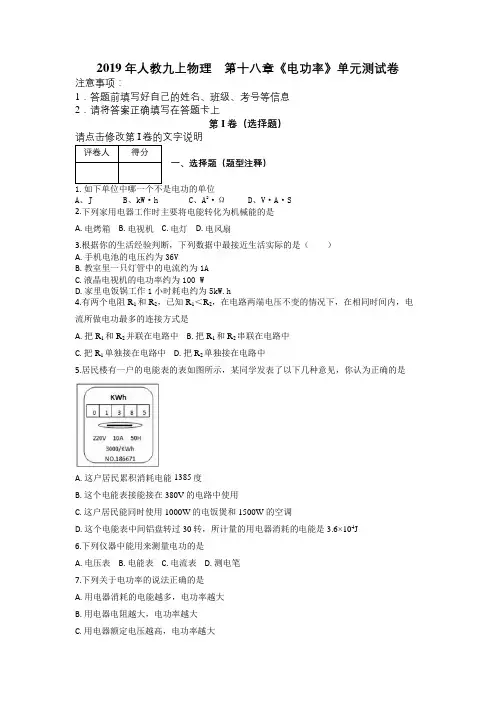

人教版2019年初中九年级物理 第十八章《电功率》综合测试题(含答案)

第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）A ．时间B ．电流C ．电功D ．电功率2．想象一下，假如没有电流的热效应，下列设备还能工作的是（ ）A.白炽灯B.电烤箱C.电炉子D.电视机3．如图所示,小雨将两只鸡蛋举高2米，所做的功最接近于（ ）A ．0.02 JB ．0.2 JC ．2JD ．20 J4．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是（ ）A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J5．如图所示，用大小不同的力（F 1＞F 2＞F 3）将质量为m 的物体在不同的接触面上沿力的方向移动相同的距离S ，力在三个过程中所做的功分别为W 1、W 2、W 3，则（ ）A ．123W W W >>B ．123W W W <<C ．123W W W =<D ．123W W W ==6．下列仪器中能用来测量电功的是（ ）A．电压表 B．电流表 C．电能表 D．测电笔7．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A．小灯泡正常发光时的电阻为2.50B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C．向右移动滑片时,电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J8．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。

给我一个支点，可以撬起整个地球。

——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。

学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。

采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。

而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。

若教室内所需的制冷量相等，每个教室按照每天工作8小时计。

则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。

（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。

如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。

下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。

闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。

九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。

在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。

他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。

只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。

人教版初中物理九年级第18章《电功率》测试试题（含答案）第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．下列四个节能灯，均接在36V电压下工作，能正常发光的是（）A．220V 18W B．220V 9W C．12V 18W D．36V 9W2．下列家用电器中，正常工作时电流最接近0.5安的是（）A．电饭煲 B．电视机 C．电熨斗 D．空调器3．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机遥控器 D．电视机4．下列物理量的估计最接近实际的是（）A．液晶电视机正常工作时的电流约为10 ＡB．家用空调的额定功率约为50 WC．对人体安全的电压为220 VD．一节新干电池的电压约为1.5 V5．用电器通电时都会发热，下列哪种用电器可以认为是将电能全部转化成了内能( )A．电吹风 B．电熨斗 C．电风扇 D．电视机6．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：（）A．电阻丝总长度变短，总电阻变小，电流变大B．电阻丝总长度变短，总电阻变大，电流变小C．接头处电阻变小，相同时间内释放的热量更多D．接头处电阻变大，相同时间内释放的热量更多7．将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（）A．两个灯一定是串联 B．两个灯一定是并联C．两个灯的规格一定一样 D．两个灯可能是串联也可能是并联8．小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW•h的标准收费，他家本月应缴纳电费元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W．（）1 / 9A．420元，1200W B．42元，1000WC．4.2元，1200W D．42元 1200W9．小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”将L1和L2分别采用如图甲、乙所示的方式与同一电源连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是（）A．L1的电阻大于L2的电阻B．甲图中通过L1的电流大于通过L2的电流C．乙图中L1、L2两端的实际电压相等D．甲、乙两图中L1的实际功率小于L2的实际功率10．如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系如图乙所示，分析实验数据，下列说法正确的是（）A．电源电压为14V B．滑动变阻器的最大阻值为60ΩC．定值电阻R1为15Ω D．电路消耗的最大功率8.4W11．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A 12．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、人教版初中物理九年级第18章《电功率》测试试题（含答案）3 / 9B ，闭合开关S ，L 正常发光，电路的总功率为4.8W ，此时灯泡L 的（ ）A ．电压为7VB ．电流为0.3AC ．电阻为20ΩD ．功率为3W13．电工师傅常用一只标有“220V、40W”的灯泡Lo(检验灯泡)取代保险丝，来检查新安装的照明电路中每个支路的情况。

第十八章 专题训练 电功率综合计算1.小泽家有一新型的电热足浴器．其铭牌上的部分信息如下．（1）求电热足浴器正常工作时的电阻．（2）用这个足浴器将5 kg 的水从20℃加热到40℃，求水吸收的热量．[水的比热容为4.2×103 J /(kg ·℃)]（3）若此足浴器在额定电压下使用，需500 s 才能将（2）问中的水从20℃加热到40℃，求这个电热足浴器的加热效率．（计算结果精确到0.1%）（4）小泽家安装的电能表如图所示．某次小泽断开家中的其他用电器，让电热足浴器单独工作，在1 min 内电能表的转盘转过50 r ，求此时该足浴器两端的实际电压．（电热足浴器阻值不随温度变化而变化）2.图甲为某款新型电饭煲，额定电压为220 V ，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感．图乙为其电路原理图，R 1和R 2为电阻不变的电热丝，S 是自动控制开关．将电饭煲接入220 V 电路中，在电饭煲工作的30 min内，它消耗的电功率随时间的变化如图丙所示．求：额定电压220 V 额定功率1210 W 容积7 L（1）5～10 min，电饭煲的功率．（2）20～30 min，电饭煲产生的总热量．3.有一台热水器有高温、中温、低温三个挡位，内部简化电路如图所示，R1和R2均为电热丝．R1＝88 Ω，R2＝22 Ω．（1）如何控制S1和S2，使热水器处于高温挡．（2）求低温挡正常工作5 min电热丝产生的热量．（3）求中温挡正常工作时热水器的功率．4.如图甲所示为小强家的多功能烘干机，该机有干衣、烘物等功能，图乙为主机内部简化电路图，R1R2为电热丝。

其主要参数如表丙所示。

（1）闭合S1，当S2拨至______时（选填“1、2”或“2、3”或“3、4”），该烘干机处于低热风挡。

（2）求电阻R2的阻值。

（3）小强发现家里的电能表上的一个参数上有污点看不清，某次他只让该烘干机单独工作时，发现高热风挡工作2min内电能表（图丁）的转盘正好转过72圈，则这个参数是多少？这2min内，电热丝R1产生的热量是多少？5.如图甲是电热水龙头，“即开即热、冷热兼用”．如图乙是它的电路原理图，R1、R2为电热丝，其中R2=48.4Ω，通过旋转手柄带动开关S在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换，不考虑温度对电阻丝的影响，已知该水龙头正常工作放温水时的电功率为1000W。

人教版九年级物理第18章电功率综合训练（含答案）一、选择题1. 下列用电器工作时，能量转化的主要形式与电饭锅相同的是()A. 电烤箱B. 空调C. 电风扇D. 洗衣机2. 小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下工作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W3. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大4. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W5. 图是检测酒精浓度的测试仪的原理图，图中电源电压恒为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

当酒精浓度为0时，R2=60 Ω，此时电压表示数为2 V。

以下说法错误的是()A.若酒精气体浓度变大，电压表和电流表示数都变大B.定值电阻R1的阻值为20 ΩC.酒精浓度为0时，电路消耗的总功率为0.6 WD.若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W6. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W7. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大8. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。

第十八章专题训练电功率综合计算1．如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω1A”，电压表量程为0～5V。

只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。

求：（1）灯泡的额定功率；（2）电阻R2的阻值；（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

2．图甲是可自动调节亮度台灯的电路图。

灯泡标有“24V 12W”字样，R1为光敏电阻。

其阻值随光照强度的变化如图乙所示。

滑动变阻器R2最大阻值为30Ω。

当光照强度为E1、R2连入电路的则值为12Ω时。

灯正常发光（不计温度对灯丝电阻的影响）。

求：（1）灯泡的电阻和灯泡正常发光5分钟消耗的电能；（2）电源电压；（3）光照强度在E1~E2之间，通过调节R2，灯泡实际功率的变化范围。

（灯泡两端的电压不能超过额定电压）3．图甲是某款电熨斗，图乙是其电路原理图。

电源电压为220V ，、为发热体。

熨斗两挡功率分别为100W 和500W ，通过开关S 实现温度控制，S 闭合时为高温档。

（1）求的阻值；（2）在使用过程中，若电熨斗10min 消耗电能，请通过计算说明：在这段时间内电熨斗处于何种工作状态，并求出相应状态下的工作时间；（3）为了适应不同室温和更多衣料，小明对电路做了改进，将换成滑动变阻器，如图丙所示，、均为发热体。

假定电熨斗每秒钟散失的热量Q 跟电熨斗表面温度与环境温度的温度差关系如图丁所示。

在一个20℃的房间，要求电熨斗表面保持220℃不变，应将的阻值调为多大？4．如图甲所示电路中，电源两端电压保持不变，R 0为定值电阻，R 1为滑动变阻器。

图乙是该滑动变阻器消耗的电功率与电流关系的图像。

求：（1）该滑动变阻器的最大阻值；（2）定值电阻R 0的阻值；（3）电源电压。

1R 2R 1R 51.3210J ⨯2R 3R 1R 3R t ∆3R5．如图甲所示，实验小组的同学设计了一种测量温度的电路，已知电源电压为且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示，电路中允许通过最大电流为。
