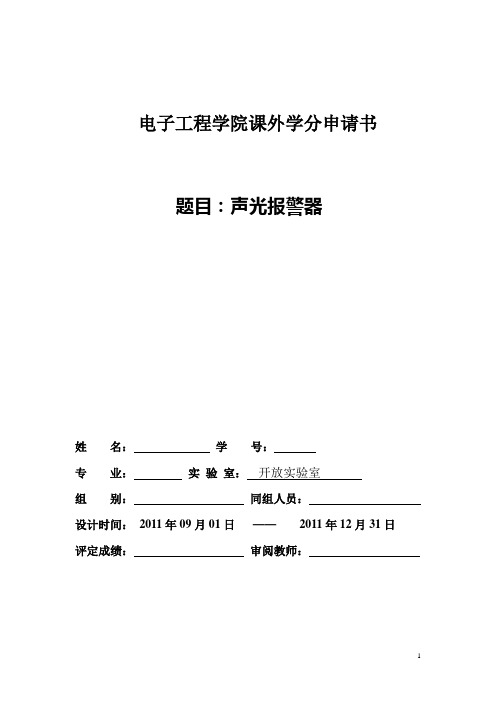

电子工程学院课外学分申请书题目:声光报警器姓名:学号:专业:实验室:开放实验室组别:同组人员:设计时间:2011年09月01日——2011年12月31日评定成绩:审阅教师:1. 专业综合设计任务1.1项目的背景随着各行各业的蓬勃发展,报警器已经在人们的日常生活中得到了广泛的应用,如汽车、摩托车报警器,仓库大门等都使用了报警器。
如今光电报警器已经广泛应用工农业生产、自动化仪表、医疗电子设备等领域。
1.2项目的任务设计一个报警电路,实现当扬声器发出报警响声的同时,发光二级管也随之闪烁。
1.3项目的目的扬声器在发出声响时,发光二级管也在闪烁。
1.4项目的要求与设计指标接通电源后,当BG2管由导通变为截止时,BG2集电极也由低电平迅速变为高电平,这一正跳变脉冲加至BG3管基极、发射极之间,使BG3管正偏压增大,音频振荡频率增高;反之,当BG2管由截止变导通时,使BG3管正偏压减小,音频振荡频率变低。
于是,这一频率高低变化的音频信号经扬声器后,即可发出连续不断的警车报警声响。
2. 方案设计与论证三极管BG1、BG2等组成低频振荡器,其输出端通过电容C3和电阻R6加至BG3管的基极。
BG3、BG4管等组成一音频振荡器,其振荡频率由R5、C4的数值决定,并受低频振荡器输出电压的控制。
当BG2管由导通变为截止时,BG2集电极也由低电平迅速变为高电平,这一正跳变脉冲加至BG3管基极、发射极之间,使BG3管正偏压增大,音频振荡频率增高;反之,当BG2管由截止变导通时,使BG3管正偏压减小,音频振荡频率变低。
于是,这一频率高低变化的音频信号经扬声器后,即可发出连续不断的警车报警声响。
3. 硬软件设计本控制电路的硬件电路设计如图所示:本电路设计中,所需器件清单如下:位号名称规格数量R1、R4、R5 电阻1k 3R2、R3、R7 电阻47k 3 R6 电阻100k 1 LED1、LED2 发光二极管红色 2 NPN 三极管9011 3PNP 三极管9012 1C1 电解电容 4.7u 1C2 电解电容 2.2u 1C3 电解电容0.47u 1C4 瓷片电容0.047u 1 扬声器扬声器8Ω 1。
