带传动、链传动和摩擦轮传动

机械传动基础知识机械传动机构，可以将动力所提供的运动的方式、方向或速度加以改变，被人们有目的地加以利用。

机械传动有多种形式,主要可分为两类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。

摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。

②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。

啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。

机器的种类很多。

它们的外形、结构和用途各不相同，有其个性，也有其共性。

我们将机器认真研究分析以后，可以看出，有些机器是可以将其他形式的能转变为机械能的，如电动机、汽油机、蒸汽轮机，这类机器叫做原动机；有些机器是需要原动机带动才能运转工作的，如车床、打米机、水泵，这类机器叫做工作机。

把运动从原动机传递到工作机，把运动从机器的这部分机件传递到那一部分机件叫做传动。

传动的方式很多，有机械传动，也有液压、气压传动以及电气传动。

工作机一般都要靠原动机供给一定形式的能量，但是，把原动机和工作机直接连接起来的情况很少，往往需要在二者之间加入传递动力或改变运动状态的传动装置：（1）工作机所需要的速度一般与原动机的最优速度不相符合。

（2）很多工作机都需要根据生产要求进行速度调整，但是依靠原动机的速度来达到这一目的是不经济的，也不可能。

（3）在有些情况下，需要用一台原动机带动若干个工作速度不同的工作机。

（4）为了安全及维护方便，或因机器的外廓尺寸受到限制等原因，不能将原动机和工作机直接连接在一起。

无级变速指可以连续获得变速范围内任何传动比的变速系统。

通过无级变速可以得到传动系与发动机工况的最佳匹配。

常见的无级变速器有液力机械式无级变速器和金属带式无级变速器（VDT-CVT）。

皮带传动、链传动和齿轮传动是工程领域常见的机械传动方式，它们在工业生产和机械设备中起着至关重要的作用。

本文将分别介绍这三种传动方式的功能和特点，帮助读者更好地理解和运用它们。

一、皮带传动的功能1. 皮带传动是一种通过摩擦传递动力的机械传动方式。

它主要由皮带、皮带轮、张紧装置和传动装置等部件构成。

2. 皮带传动的主要功能包括传递动力、传递转矩和改变传动方向等。

它广泛应用于各种机械设备中，如汽车、风力发电机、工程机械等。

3. 皮带传动具有隔离性好、运转平稳、噪音小、维护周期长等特点，适用于对传动平稳性要求较高的场合。

二、链传动的功能1. 链传动是一种通过链条传递运动和动力的传动方式。

它主要由链条、链轮、轴承等部件构成。

2. 链传动的主要功能包括传递动力、传递转矩和定位传动等。

它在机械制造、输送设备、农业机械等领域得到广泛应用。

3. 链传动具有传递效率高、使用寿命长、负载能力大等特点，适用于对传动效率要求较高的场合。

三、齿轮传动的功能1. 齿轮传动是一种通过齿轮互相啮合传递动力的传动方式。

它主要由齿轮、轴承、轴等部件构成。

2. 齿轮传动的主要功能包括传递运动和动力、传递转矩和改变传动方向等。

它在汽车、船舶、飞机等各种机械设备中得到广泛应用。

3. 齿轮传动具有传动效率高、传动精度高、传动比可设计范围广等特点，适用于对传动精度和效率要求较高的场合。

皮带传动、链传动和齿轮传动各自具有不同的功能和特点，适用于不同的传动需求。

在实际应用中，我们需要根据具体的工程要求和条件选择合适的传动方式，才能发挥其最大的作用。

希望本文的介绍能够帮助读者更好地理解和运用这三种传动方式。

皮带传动、链传动和齿轮传动作为常见的机械传动方式，各自具有独特的功能和特点。

在工程领域中，选择合适的传动方式对于确保机械设备的正常运行和性能发挥起着至关重要的作用。

在本文的后续部分中，我们将进一步讨论这三种传动方式的特点、优缺点以及应用场景，帮助读者更全面地了解和运用它们。

传动的几种方式常用机械传动方式有：带传动、齿轮传动、链传动、蜗杆传动、螺旋传动。

1、带传动：是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。

根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。

2、齿轮传动指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。

它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。

3、链传动通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。

4、蜗杆传动以蜗杆为主动作减速传动，当反行程不自锁时，也可以蜗轮为主动作增速传动。

传动功率一般应在50kW以下(最大可达到1000kW左右)，齿面间相对滑动速度应在15m/s以下(最高可达35m/s)。

5、螺旋传动：是靠螺旋与螺纹牙面旋合实现回转运动与直线运动转换的机械传动。

螺旋传动按其在机械中的作用可分为：传力螺旋传动、传导螺旋传动、调整螺旋传动。

扩展资料机械传动机构，可以将动力所提供的运动的方式、方向或速度加以改变，被人们有目的地加以利用。

中国古代传动机构类型很多，应用很广，除了上面介绍的以外，像地动仪、鼓风机等等，都是机械传动机构的产物。

中国古代传动机构，主要有齿轮传动、绳带传动和链传动。

带传动工作时，为使带获得所需的张紧力，两带轮的中心距应能调整；带在传动中长期受拉力作用，必然会产生塑性变形而出现松弛现象，使其传动能力下降，因此一般带传动应有张紧装置。

带传动的张紧方法主要有调整中心距和使用张紧轮两种，其中它们各自又有定期张紧和自动张紧等不同形式。

工程实践中常见的传动方式传动方式是指将动力从一个部件传递到另一个部件的方式。

在工程实践中，有许多常见的传动方式被广泛应用于各种机械设备中。

本文将介绍几种常见的传动方式，包括链传动、带传动、齿轮传动和液力传动。

一、链传动链传动是一种通过链条将动力传递的传动方式。

链传动具有结构简单、传动效率高、承载能力强的特点，广泛应用于各种机械设备中。

链传动的链条由一系列相互连接的链节组成，链节通过链轮传递动力。

链传动常见的应用包括自行车、摩托车、拖拉机等。

二、带传动带传动是一种通过传动带将动力传递的传动方式。

传动带由橡胶、尼龙等材料制成，具有良好的弹性和耐磨性。

带传动具有结构简单、传动平稳、噪音小的特点，广泛应用于各种机械设备中。

带传动常见的应用包括汽车发动机的正时带、工业机械的传动带等。

三、齿轮传动齿轮传动是一种通过齿轮将动力传递的传动方式。

齿轮传动具有传动效率高、承载能力强的特点，广泛应用于各种机械设备中。

齿轮传动的齿轮由一系列相互啮合的齿轮组成，通过齿轮的转动传递动力。

齿轮传动常见的应用包括汽车变速器、工业机械的传动装置等。

四、液力传动液力传动是一种通过液体介质将动力传递的传动方式。

液力传动具有传动平稳、无级调速的特点，广泛应用于各种工程设备中。

液力传动的原理是利用液体在密闭容器中传递压力来传递动力。

液力传动常见的应用包括自动变速器、液压系统等。

总结：本文介绍了工程实践中常见的传动方式，包括链传动、带传动、齿轮传动和液力传动。

这些传动方式在各种机械设备中得到了广泛应用，具有各自的特点和优势。

工程师在设计和选择传动方式时，应根据具体需求和要求，合理选择最适合的传动方式，以保证设备的正常运行和性能的发挥。

通过合理应用传动方式，可以提高设备的效率、可靠性和使用寿命，为工程实践的发展做出贡献。

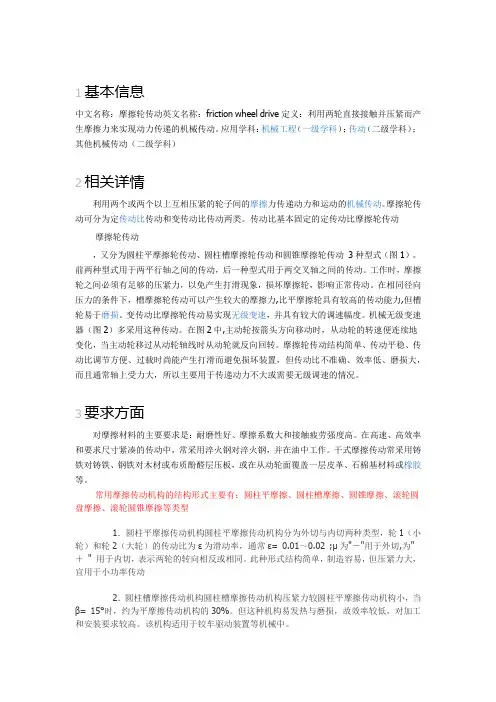

1基本信息中文名称：摩擦轮传动英文名称：friction wheel drive定义：利用两轮直接接触并压紧而产生摩擦力来实现动力传递的机械传动。

应用学科：机械工程（一级学科）；传动（二级学科）；其他机械传动（二级学科）2相关详情利用两个或两个以上互相压紧的轮子间的摩擦力传递动力和运动的机械传动。

摩擦轮传动可分为定传动比传动和变传动比传动两类。

传动比基本固定的定传动比摩擦轮传动摩擦轮传动，又分为圆柱平摩擦轮传动、圆柱槽摩擦轮传动和圆锥摩擦轮传动3种型式（图1）。

前两种型式用于两平行轴之间的传动，后一种型式用于两交叉轴之间的传动。

工作时，摩擦轮之间必须有足够的压紧力，以免产生打滑现象，损坏摩擦轮，影响正常传动。

在相同径向压力的条件下，槽摩擦轮传动可以产生较大的摩擦力,比平摩擦轮具有较高的传动能力,但槽轮易于磨损。

变传动比摩擦轮传动易实现无级变速，并具有较大的调速幅度。

机械无级变速器（图2）多采用这种传动。

在图2中,主动轮按箭头方向移动时，从动轮的转速便连续地变化，当主动轮移过从动轮轴线时从动轮就反向回转。

摩擦轮传动结构简单、传动平稳、传动比调节方便、过载时尚能产生打滑而避免损坏装置，但传动比不准确、效率低、磨损大，而且通常轴上受力大，所以主要用于传递动力不大或需要无级调速的情况。

3要求方面对摩擦材料的主要要求是：耐磨性好、摩擦系数大和接触疲劳强度高。

在高速、高效率和要求尺寸紧凑的传动中，常采用淬火钢对淬火钢，并在油中工作。

干式摩擦传动常采用铸铁对铸铁、钢铁对木材或布质酚醛层压板，或在从动轮面覆盖一层皮革、石棉基材料或橡胶等。

常用摩擦传动机构的结构形式主要有：圆柱平摩擦、圆柱槽摩擦、圆锥摩擦、滚轮圆盘摩擦、滚轮圆锥摩擦等类型1．圆柱平摩擦传动机构圆柱平摩擦传动机构分为外切与内切两种类型，轮1（小轮）和轮2（大轮）的传动比为ε为滑动率，通常ε= 0.01～0.02 ;μ为"－"用于外切,为" ＋" 用于内切，表示两轮的转向相反或相同。

机械传动机械传动的目的：1，传递能量和能量的分配；2，转速的改变；3，运动形式的改变(如回转运动改变为往复运动)。

传动的分类：分为机械传动、流体传动和电传动。

机械传动分为啮合传动和摩擦传动；流体传动分为液压传动和气压传动。

以下是产品设计中最常见的几种传动方式。

1．摩擦轮传动。

摩擦轮传动分为：圆柱摩擦轮传动；圆锥摩擦轮传动；平盘摩擦轮传动。

圆柱摩擦轮传动又分圆柱平摩擦轮传动和圆柱槽摩擦轮传动。

摩擦轮传动的优点：1；由于摩擦轮轮面没有轮齿，所制造简单，而且工作时不会发生类似齿轮节距误差所引起的周期性冲击，因而运动平稳，噪声小。

2；过载时发生打滑，故能防止机器中重要零件的损坏。

3；能无级地改变传动比等。

主要缺点：1；效率较低。

2；当传递同样大的功率时，轮廓尺寸和作用在轴与轴承上的载荷都比齿轮传动大。

3；不能传递很大的功率。

4；不能保持准确的传动比。

5；干摩擦时磨损大、寿命短。

6；必须采用压紧装置等。

设计时注意要点：1；两旋转轴位置关系的精度要求要高。

2；预紧力与负载之间的关系要计算准确。

3；为了提高表面的摩擦力，接触面光洁度做得低点。

2．带传动。

带传动根据带的截面形状不同，可分为平带传动、V带传动、同步带传动、多楔带传动等。

传动形式分为开口传动、交叉传动、半交叉传动、张紧轮传动。

带传动的优点：1；能缓和载荷冲击。

2；运行平稳，噪声小。

3；制造和安装精度要求不高。

4；过载时将引起带在带轮上打滑，因而可防止其他零件的损坏。

5；可增加带长以适应中心距较大的工作条件。

带传动的缺点：1；有弹性滑动和打滑，使效率降低和不能保持准确的传动比，(同步带传动除外)。

2；传递同样大的圆周力时，啮合传轮廓尺寸和轴上的压力比动大。

3；带寿命较短。

设计时注意要点：1；多楔带和V型带传动时，两轮的对应槽要在一直线上。

2；多楔带和V型带传动时，两轮旋转轴要平行。

3；皮轮轮直径不能过小，以免减短皮带使用寿命。

4；皮带包角不能过小，以免皮带打滑。

带传动,链传动,齿轮传动的相同点和不同点相同点：
1. 传动存在于机械设备中，用于将能源从一个地方传递到另一个地方，以完成机械运动。

2. 这三种传动方式都是通过连轴器连接不同的可能性。

3. 这三种传动方式都需要保持足够的润滑来减少摩擦和磨损。

不同点：
1. 带传动是一种力传递方式，利用带子和滚轮的摩擦来传递轴的动力。

链传动使用链条将轴与轮连接在一起，其工作原理类似于带传动。

2. 齿轮传动则是利用齿轮之间的齿合来传递轴的动力。

齿轮传动的主要优点是能够传输高扭矩和高速率。

3. 带传动和链传动易于曲线驱动和不对中间线，齿轮传动需要大量的精确制造工艺，以保持齿轮的密合。

4. 带传动和链传动的优点在于其耐磨性和低噪音特性，这是因为它们可以吸收由于对齿轮的不正确使用或制造而引起的噪音和振动。

5. 齿轮传动的另一个主要优点是，它可以实现正反转和无论输入输出速度变化，其传动比不变。

6. 相对于带传动和链传动，齿轮传动更加精确可控，可以利用齿轮的数量和尺寸来实现特定的速度和转矩比。

总的来说，带传动、链传动、齿轮传动各有优劣，应按照所需的速度、扭矩、噪音、节能、寿命和制造成本等要求选择合适的传动方式。

机械传动有哪些类型及各自应用机械传动在机械工程中应用非常广泛,机械传动有多种形式,主要可分为两类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。

摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。

②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。

啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。

基本产品分类：减速机、制动器、离合器、连轴器、无级变速机、丝杠、滑轨等。

机械传动传动方式分类机械传动按传力方式分，可分为：1 摩擦传动2 链条传动3 齿轮传动4 皮带传动5 涡轮涡杆传动6 棘轮传动7 曲轴连杆传动8 气动传动9 液压传动（液压刨）10 万向节传动11 钢丝索传动（电梯中应用最广）12 联轴器传动13 花键传动。

一、带传动带传动的特点由于带富有弹性，并靠摩擦力进行传动，因此它具有结构简单，传动平稳、噪声小，能缓冲吸振，过载时带会在带轮上打滑，对其他零件起过载保护作用，适用于中心距较大的传动等优点。

但带传动也有不少缺点，主要有：不能保证准确的传动比，传动效率低(约为～，带的使用寿命短，不宜在高温、易燃以及有油和水的场合使用。

常用带传动常用的带传动有两种形式，即平带传动和V带传动。

1、平带传动横剖面为扁平矩形，工作是环形内表面与带轮外表面接触。

平带传动结构简单，平带较薄，挠曲性和扭转性好，因而适用于高速传动、平行轴间的交叉传动或交错轴间的半交叉传动2、V带传动横剖面为等腰梯形，工作时置于带轮槽之中，两侧面接触，产生摩擦力较大，传动能力较强。

同步齿形带传动同步齿形带传动的特点是：①钢丝绳制成的强力层受载后变形极小，齿形带的周节基本不变,带与带轮间无相对滑动,传动比恒定、准确；②齿形带薄且轻，可用于速度较高的场合，传动时线速度可达40米／秒，传动比可达10，传动效率可达98％；③结构紧凑，耐磨性好；④由于预拉力小，承载能力也较小；⑤制造和安装精度要求甚高，要求有严格的中心距，故成本较高。

机械传动是机械设备中实现能量或运动传递的关键技术，常用的机械传动方式包括以下几种：1. 带传动：通过张紧在主动轮和从动轮上的带（如平带、V 带、同步带等）将动力从主动轴传递到从动轴。

特点是结构简单、缓冲吸振、能过载保护，但传动效率相对较低，存在弹性滑动损失。

2. 链传动：链条作为中间介质连接主动链轮和从动链轮来传递动力，具有与带传动类似的优点，但在承受较大载荷时性能更稳定，且对中心距要求较灵活，但噪音和磨损相对较大。

3. 齿轮传动：利用互相啮合的齿轮进行力和运动的传递，包括直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮、蜗轮蜗杆等多种形式。

齿轮传动具有精度高、效率高、承载能力强等特点，广泛应用于各种精密设备和重型机械中。

4. 蜗轮蜗杆传动：一种特殊的齿轮传动，由蜗杆和蜗轮组成，常用于需要大减速比、自锁功能或反向转动的情况。

蜗轮蜗杆传动有良好的自锁性和平稳性，但其效率相对较低。

5. 螺旋传动：主要指丝杠副传动，通过螺纹间的相互作用，实现旋转运动转化为直线运动或反之。

这种传动方式通常用于精确进给机构，例如机床中的刀架移动系统。

6. 液压传动：利用液体的压力能进行能量转换，可以实现无级变速和远程控制，适用于大型重载设备以及需要精确平稳控制速度和位置的应用场合。

7. 气压传动：类似液压传动，以压缩空气为工作介质，结构简单、成本低、安全环保，常见于自动化生产线及轻型负载设备。

8. 连杆传动：如曲柄摇杆机构、曲柄滑块机构等，主要用于将往复直线运动变为旋转运动或相反转换。

9. 棘轮与棘爪传动：实现单向驱动或多段停顿的功能，如自行车后飞轮的棘轮结构。

10. 摩擦轮传动：通过两轮之间的摩擦力传递运动和动力，可实现无级调速，但不宜用于重载或高速工况。

每种传动方式都有其适用范围和优缺点，在设计机械传动系统时应根据实际需求选择最合适的传动类型。
