1.1 测温模块的论证与选择方案一：PT100温度传感器采用铂金属，它的阻值随温度上升而匀速增长，但是外接硬件电路复杂，需AD转换，测量范围小，精度一般。
方案二：采用数字温度传感器DS18B20，因其内部集成了A/D转换器，使得电路结构更加简单，而且减少了温度测量转换时的精度损失，使得测量温度更加精确。
数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大减少了接线的麻烦，使得单片机更加具有扩展性。
由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了实用性。
鉴于DS18B20以上优点，故采用方案1.2 电源电路切换模块的论证与选择方案一：使用开关型手动切换电路不能受单片机控制，耗费人力，切换不及时，精度不准确，易受人为干扰等。
方案二：使用继电器使用两个继电器在电路初始状态下是输出端全部接地使电路在初始状态时处于不工作状态，而且它能实现单电源的正负实时切换，简单易行，元器件选择容易，焊接简单且控制效果很不错。

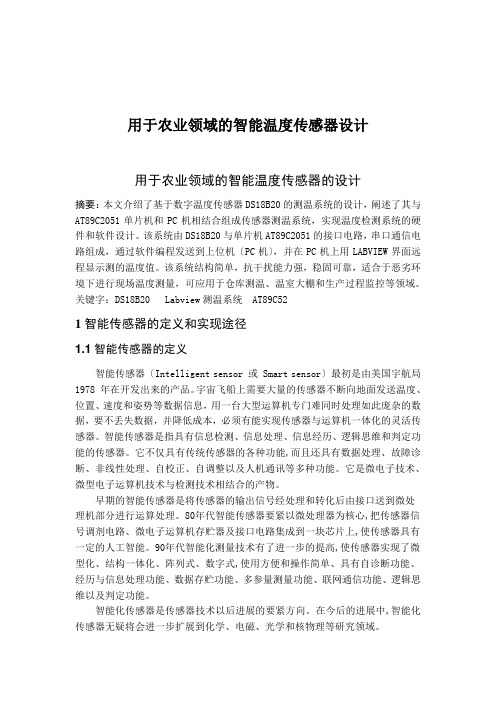

用于农业领域的智能温度传感器设计用于农业领域的智能温度传感器的设计摘要：本文介绍了基于数字温度传感器DS18B20的测温系统的设计，阐述了其与AT89C2051单片机和PC机相结合组成传感器测温系统，实现温度检测系统的硬件和软件设计。
该系统由DS18B20与单片机AT89C2051的接口电路，串口通信电路组成，通过软件编程发送到上位机〔PC机〕，并在PC机上用LABVIEW界面远程显示测的温度值。
该系统结构简单，抗干扰能力强，稳固可靠，适合于恶劣环境下进行现场温度测量，可应用于仓库测温、温室大棚和生产过程监控等领域。
关键字：DS18B20 Labview测温系统 AT89C521智能传感器的定义和实现途径1.1智能传感器的定义智能传感器〔Intelligent sensor 或 Smart sensor〕最初是由美国宇航局1978 年在开发出来的产品。
宇宙飞船上需要大量的传感器不断向地面发送温度、位置、速度和姿势等数据信息，用一台大型运算机专门难同时处理如此庞杂的数据，要不丢失数据，并降低成本，必须有能实现传感器与运算机一体化的灵活传感器。
智能传感器是指具有信息检测、信息处理、信息经历、逻辑思维和判定功能的传感器。
它不仅具有传统传感器的各种功能,而且还具有数据处理、故障诊断、非线性处理、自校正、自调整以及人机通讯等多种功能。
它是微电子技术、微型电子运算机技术与检测技术相结合的产物。
早期的智能传感器是将传感器的输出信号经处理和转化后由接口送到微处理机部分进行运算处理。
80年代智能传感器要紧以微处理器为核心,把传感器信号调剂电路、微电子运算机存贮器及接口电路集成到一块芯片上,使传感器具有一定的人工智能。
90年代智能化测量技术有了进一步的提高,使传感器实现了微型化、结构一体化、阵列式、数字式,使用方便和操作简单、具有自诊断功能、经历与信息处理功能、数据存贮功能、多参量测量功能、联网通信功能、逻辑思维以及判定功能。
无线传感器设计工作总结
无线传感器是一种能够感知和收集环境信息，并通过无线网络进行数据传输的设备。
在现代科技发展的背景下，无线传感器的应用范围越来越广泛，涉及到环境监测、智能家居、工业自动化等多个领域。
无线传感器的设计工作是一个复杂而又关键的环节，它直接影响着传感器的性能和稳定性。
在这篇文章中，我们将对无线传感器设计工作进行总结和分析。
首先，无线传感器的设计需要充分考虑其所处的环境和使用场景。
不同的环境对传感器的要求不同，比如在高温、高湿度或者强电磁干扰的环境下，传感器需要具备更高的稳定性和抗干扰能力。
因此，在设计过程中，需要对环境进行充分的分析和测试，以确保传感器能够正常工作。
其次，无线传感器的设计还需要考虑到其功耗和通信距离。
传感器通常需要长时间运行，因此功耗的控制至关重要。
同时，通信距离也是一个需要考虑的因素，特别是在一些较大的应用场景中，传感器需要能够稳定地进行数据传输。
另外，无线传感器的设计还需要考虑到其硬件和软件的配合。
硬件设计需要充分考虑到传感器的精度、灵敏度和稳定性，而软件设计则需要考虑到数据的采集、处理和传输。
这就需要硬件工程师和软件工程师之间的密切合作，以确保传感器的设计能够满足实际需求。
总的来说，无线传感器设计工作是一个复杂而又综合性很强的工作。
在设计过程中，需要充分考虑到环境、功耗、通信距离、硬件和软件等多个因素，以确保传感器能够稳定、可靠地工作。
随着无线传感器技术的不断发展，我们相信在未来会有更多的创新和突破，为各个领域带来更多的便利和效益。

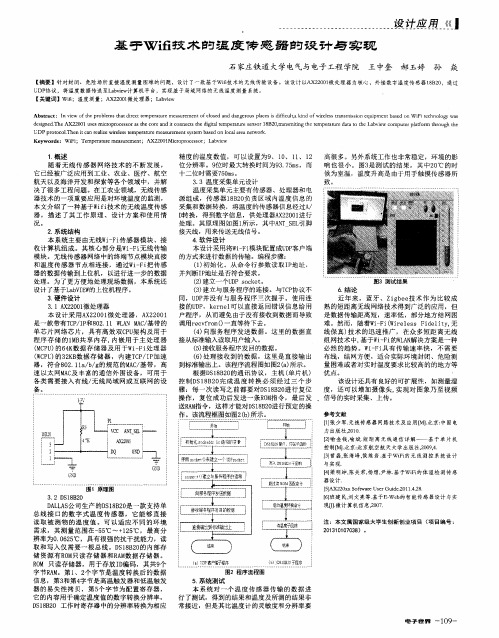

无线温度传感器的设计摘要：随着社会的进步和生产的需要，利用无线通信进行温度数据采集的方式已经渗透到社会生活生产的每一个角落，温度测量的准确度在影响生产效益的同时也在逐步得到社会的重视。
关健词：无线温度传感器设计在工业现场，由于生产环境恶劣，工作人员不能长时间停留在现场观察设备是否运行正常，就需要采集数据并传输数据到一个环境相对好的操控室内，工作人员可以在这里将控制指令传输给现场执行模块进行各种操作。
这样就会产生数据传输问题，由于厂房大、需要传输数据多，使用传统的有线数据传输方式就需要铺设很多很长的通讯线，浪费资源，占用空间，可操作性差，出现错误换线困难。
此时便需要利用无线传输的方式进行数据采集。
在农业生产上，不论是温室大棚的温度监测，还是粮仓的管理，无线通信技术的发展使得温度采集测量精确，简便易行。
为此，采用以下方案设计一种无线温度传感器，能够方便人们的工作和生产。
1、传感器的选择传统的模拟式传感器具有测量转换速度快，温度测量范围宽的优点。
但是模拟传感器的模拟信号需要先经过取样、放大和模数转换电路处理，再将转换得到的表示温湿度值的数字信号交由微处理器或 dsp 处理。
被测信号从敏感元件接收的非电物理量开始，到转换为微处理器可处理的数字信号之间，设计者须考虑的线路环节较多。
采用具有直接数字量输出的传感器能够避免上述问题。
数字式传感器能把被测模拟量直接换成数字量输出，可以直接与数字设备（计算机，计数器，数字显示系统等）相联，数字式传感器具有高的测量精度和分辨率，稳定性好，信号易于处理、传送和自动控制，便于动态及多路测量，读数直观，安装方便，维护简单，工作可靠性高。
考虑系统的经济性和温湿度传感器的优缺点及发展状况，确定温度传感器采用数字式。
2、短距离无线通信模块的选择随着大规模集成电路技术的发展，世界上主要的芯片厂商都推出了无线收发芯片。
短距离无线通信系统的大部分功能都集成到一块芯片内部，一般使用单片数字信号射频收发芯片，加上微控制器和少量外围器件构成专用或通用无线通信模块。
引言：无线测温系统是一种基于单片机技术的智能温度监测系统。
它通过无线传输技术，能够远程监测和采集温度数据，具有高精度、实时性和便捷性等优点。
本文将详细介绍基于单片机的无线测温系统的设计。
概述：无线测温系统是近年来发展迅速的一种温度监测技术，它可以广泛应用于各种需要进行温度监测的场合，如工业生产、农业种植、建筑监测等。
基于单片机的无线测温系统充分利用了单片机的高集成度、低功耗和强大的数据处理能力，能够实现对温度的高精度监测和数据传输。
本文将从硬件设计、软件设计、通信模块选择、温度传感器选择和功耗优化五个方面详细介绍基于单片机的无线测温系统的设计。
正文内容：1.硬件设计1.1单片机选择1.2电源设计1.3温度传感器接口设计1.4数据存储设计1.5外部设备接口设计2.软件设计2.1系统架构设计2.2温度数据采集算法设计2.3数据处理算法设计2.4数据传输协议设计2.5用户界面设计3.通信模块选择3.1无线通信技术概述3.2通信距离和速率需求分析3.3无线通信模块选择准则3.4常用无线通信模块介绍3.5通信模块选择与集成4.温度传感器选择4.1温度传感器分类4.2温度传感器选型准则4.3常用温度传感器介绍4.4温度传感器接口设计4.5温度传感器校准方法5.功耗优化5.1功耗分析与需求5.2系统功耗优化策略5.3硬件设计功耗优化5.4软件设计功耗优化5.5基于睡眠模式的功耗优化总结：基于单片机的无线测温系统的设计主要涉及硬件设计、软件设计、通信模块选择、温度传感器选择和功耗优化等方面。
通过合理的硬件设计和通信模块选择，能够实现高精度的温度监测和远程数据传输。
同时，通过优化软件设计和功耗管理，能够降低系统的功耗，延长系统的使用寿命。
基于单片机的无线测温系统的设计在智能化温度监测领域具有广阔的应用前景。
智能温度表是一种可以测量环境温度并提供智能化功能的设备。
其设计原理通常包括以下几个关键部分：
1. 温度传感器
智能温度表的核心部件是温度传感器，用于检测环境的温度。
常用的温度传感器包括热敏电阻（PTC、NTC）、热电偶和数字温度传感器等。
传感器将温度信号转换为电信号，并输出给控制系统进行处理。
2. 控制系统
智能温度表的控制系统通常由微处理器或微控制器组成，负责接收和处理来自温度传感器的信号。
控制系统根据预设的算法对温度数据进行处理，并可以实现各种功能，如温度显示、报警功能、数据存储和通信等。
3. 显示模块
智能温度表通常配备有显示模块，用于显示当前环境温度和其他相关信息。
显示模块可以采用液晶显示屏、LED显示等，以直观方式展示温度数据给用户。
4. 电源管理
智能温度表需要稳定的电源供应以正常工作。
电源管理部分通常包括电池或外部电源接口，以及相关的电源管理电路，确保设备的正常运
行和节能管理。
5. 智能功能
除了基本的温度检测和显示功能，智能温度表还可能具备一些智能化功能，如温度数据记录、远程监控、温度趋势分析、报警提示等。
这些功能通过控制系统的智能算法实现，提升了设备的实用性和便捷性。
综上所述，智能温度表的设计原理主要包括温度传感器、控制系统、显示模块、电源管理和智能功能等关键部分，通过这些组成部分的协同工作，实现了智能温度表的准确测量和智能化功能。
题目智能无线温度传感器的设计摘要本文介绍的重点是无线温度传感的设计。
硬件部分是以单片机为核心，还包括数据采集模块，模-数转换模块，无线数传模块和串行接口部分，还有一些简单的外围电路。
模-数转换模块，实现对采集到的数据进行模拟量到数字量的转换。
无线数传模块是通过单片机的通信口发射和接受信号。
软件部分，主要是应用汇编语言。
编程时要用尽量少的语句，实现系统的功能。
关键词：传感器，单片机，无线目录中文摘要 ............................................................ .. (i)英文摘要 ............................................................ . (ii)目录 (iii)引言…………………… . …………………………………………………………… .1第一章硬件电路设计 (2)1.1系统结构设计.................................................................................. .2 1.2单片机................................................................................. . . (2)1.3模-数转换模块 (3)1.4温度传感器..................................................................... .. (5)1.5信号调理电路……………………………………………………………………… ..61.6无线数传模块............................................................. ..6第二章软件系统设计 (8)2.1系统软件结构 ......................................................... (8)2.2程序流程图................................................................... .10 第三章系统调试 .......................................................... (12)3.1硬件调试 .................................................................... .12 3.2软件调试..................................................................... .12 3.3软硬结合调试............................................................. .12总结 ............................................................... (14)谢辞 ...................................................................... (15)附录A 程序清单............................................................. .16附录B 原理图............................................................... .19附录C实物图 ................................................................. .20参考文献 ........................................................ .... ..... . (21)引言现代信息技术的三大基础是信息采集（即传感器技术）、信息传输（通信技术）和信息处理（计算机技术）。
利用无线传感器网络的智能家居系统设计随着科技的不断进步，人们的生活方式也在悄然发生着变化。
在智慧城市、智能家居的浪潮中，无线传感器网络的应用越来越受到关注。
无线传感器网络是通过将多种传感器和数据通信技术结合起来，构成一种能够自组织、自适应、自愈合和自修复的无线网络。
利用这种技术，可以非常方便地实现智能家居系统的设计和实现。
一、无线传感器网络的基本原理无线传感器网络是由若干个传感器节点组成的网络体系，这些节点之间通过一定的通信协议进行数据通信，以实现传感信息的采集、处理和传输。
传感器节点的组成结构一般包括：传感器芯片、微处理器、无线通信模块和电源。
在传感器节点中，传感器芯片负责传感信息的采集，微处理器使用内部程序进行数据处理，无线通信模块负责节点之间的远程通信，电源为整个节点提供动力。
通过这个结构，无线传感器网络可以将采集到的信息进行传输和处理，形成可用的数字化信息。
二、智能家居系统的设计方案1. 节点设计方案在无线传感器网络中，传感器节点是整个系统的关键部分。
针对智能家居系统，需要针对家庭环境进行节点设计。
例如，针对照明系统的控制，可以考虑使用光线传感器、温度传感器等来进行节点的设计，以实现对灯光的控制。
此外，针对家庭安保系统，可以采用门禁传感器、摄像头等进行节点布置。
2. 数据采集与传输方案在智能家居系统中，需要考虑到数据采集和传输的方案。
通过无线传感器节点的采集，将数据传递到家庭中央控制器，以实现家庭设备的远程控制。
3. 具体实现方案在实际实现中，需要根据不同的智能家居系统，设计相应的系统方案。
例如，针对智能照明系统的设计，可以将红外传感器作为开关，根据人员的出入情况来自动打开和关闭灯光。
同时，还可以设置相应的亮度和颜色，根据人员的喜好和氛围来设置灯光亮度和颜色。
此外，还可以将无线传感器节点作为监控设备，将家庭环境的变化实时反映到中央控制器上。
三、智能家居系统的优势1. 能够提高居住环境的舒适度通过智能家居系统的实现，可以将整个家庭环境打造成更加舒适的居住环境。
无线红外温度传感器的设计摘要：温度作为一个物理名词，是衡量物体冷热程度的重要指标，在工农业生产过程中起到非常重要的作用。
掌握温度的变化情况，做好对温度的测量工作，能够有效提升产品的质量、增强生产效率、减少资源浪费，因此，在日常生活生产中都应当把握好温度这个重要数据。
而温度传感器就是进行温度监测的重要设备，也因为温度这个变量在日常生活中被广泛的应用，导致温度传感器也成为数量最多的传感器种类之一，占比超过了五成。
在诸多的温度传感器种类当中，无线红外温度传感器因其拥有小巧的体积、精细的测量水平、无需线路连接、利用红外技术等得到了广泛的认可。
而本文主要介绍的就是无线红外温度传感器的设计情况，希望可以为大家在无线红外温度传感器设计上提供一些思路。
关键词：无线、红外、温度传感器、设计引言目前，温度传感器在生产生活当中的应用程度非常高，例如人们每天出行前关注的天气情况、在大自然当中寻找濒危动植物、因疫情成为常态工作的测温等等，这些都是温度传感器在日常的具体使用。
而本文要介绍的无线红外温度传感器就是其中的一个重要类型，它作为非接触式的温度传感器，具有测量准确、不与被测物体直接接触、反应速度快、运行稳定等特点，同时随着科技的进步，如今更多的应用于智能生活体验、智能化电网、智能手机汽车等高技术领域。
因此对于无线红外温度传感器的设计来说，应该更加小巧简单、便于制作安装，同时也要兼顾美观、实用等需求。
一、红外的概念以及红外温度传感器的原理红外指的就是红外线，是通过电磁波的形式表现出来，而且对于数据传输的要求也非常的简单，可以实现无线传输。
从被发现到现在，红外走过了漫长的岁月，已经被广泛使用到我们的生产生活当中，像很多电子设备，如鼠标、打印机等都是应用到了红外技术。
红外在传输时是通过点对点的方式进行，距离相对较短，而且在中间也不能有阻隔，但是红外的发现为人类在数据传输方式上开阔的眼界。
而在自然界中，只要物体的表面温度比绝对零度要高，那么这个物体就是不断的将红外辐射能量向四周传播，红外线虽是肉眼无法看见的光线，但也是客观存在的，而红外辐射其实就是热辐射的一种，红外温度传感器就是利用这一原理设计而来的。
题目智能无线温度传感器的设计摘要本文介绍的重点是无线温度传感的设计。
硬件部分是以单片机为核心，还包括数据采集模块，模-数转换模块，无线数传模块和串行接口部分，还有一些简单的外围电路。
模-数转换模块，实现对采集到的数据进行模拟量到数字量的转换。
无线数传模块是通过单片机的通信口发射和接受信号。
软件部分，主要是应用汇编语言。
编程时要用尽量少的语句，实现系统的功能。
关键词：传感器，单片机，无线金华职业技术学院毕业论文目录中文摘要 (ⅰ)英文摘要 (ⅱ)目录 (ⅲ)引言 (1)第一章硬件电路设计 (2)1.1 系统结构设计 (2)1.2 单片机 (2)1.3 模-数转换模块 (3)1.4 温度传感器 (5)1.5 信号调理电路 (6)1.6 无线数传模块 (6)第二章软件系统设计 (8)2.1系统软件结构 (8)2.2 程序流程图 (10)第三章系统调试 (12)3.1 硬件调试 (12)3.2 软件调试 (12)3.3 软硬结合调试 (12)总结 (14)谢辞 (15)附录A 程序清单 (16)附录B 原理图 (19)附录C 实物图 (20)参考文献 (21)引言现代信息技术的三大基础是信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)。
传感器属于信息技术的前沿尖端产品，尤其是温度传感器被广泛用于工农业生产、科学研究和生活等领域，数量高居各种传感器之首。
近百年来，温度传感器的发展大致经历了以下三个阶段；(1)传统的分立式温度传感器(含敏感元件)；(2)模拟集成温度传感器和控制器；(3)智能温度传感器。
目前，国际上新型温度传感器正从模拟式向数字式、由集成化向智能化、网络化的方向发展。
无线与在线式温度传感器相比较，有如下优点：1、无线温度传感器的安装位置没有任何限制摆放灵活且无须布线。
2、无线温度传感器采用防水设计可以应用于非常潮湿的环境。
3、无线温度传感器的安装和维护非常简便。
4、减少了电缆使用量，降低了系统成本、提高了系统的可靠性。
5、如果库房翻新，无线温度传感器不存在连接电缆问题可以随意拆卸，不存在重复投资问题。
6、系统可以很方便的与空调机的自动控制系统连接。
7、无线连接方式是当今传感器发展的一个主要趋势。
现代测量中，无线温度传感器已成为日益重要的一种测量工具。
现在无线温度传感器已广泛应用于粮库、油田、矿井以及饭店等需要远距离监控温度的场合。
此系统的最前端是传感器，传感器把采集到的模拟信号，经过信号调理电路，对采集到的信号进行适当调整，以适合A/D转换器的需要。
A/D转换器采用MC14433，它满足本系统的要求，MC14433把模拟量转换为数字量后输出给单片机，本文采用AT89C2051作为核心控制部件，它功能比较齐全，可以满足系统设计的需要。
单片机控制数据的采集，传输，它是整个系统的核心。
由单片机处理后，通过无线发射模块来发射。
这样就实现了无线温度传感器的功能要求。
系统的硬件部分，将部分重点的在第一章里做详细介绍。
系统的软件部分，主要用汇编语言。
软件部分包括单片机初始化的设计，串行通信的设计，A/D转换的设计。
软件部分的内容将在第二章里做详细介绍。
调试部分包括硬件调试和软件调试以及软硬件结合调试，系统调试部分的内容将在第三章里做详细介绍。
第一章 硬件电路设计1.1 系统结构设计智能无线温度传感器的设计，此系统的最前端是温度传感器，温度传感器把采集到的模拟信号，经过信号调理电路，对采集到的信号进行适当调整，以适合A/D 转换器的需要。
AD 转换器采用MC14433，它可以满足这次设计需要的精度。
MC14433把模拟量转换为数字量后输出给单片机，单片机选用AT89C2051，单片机控制数据的采集，传输，它是整个系统的核心。
由单片机处理后，通过无线收发模块来收发。
这样就实现了无线温度传感器的功能。
结构框图如1-1所示图1-1 系统结构框图1.2 单片机单片机是在一块硅片上集成了中央处理器（CPU ），内存（RAM ，ROM ，EPROM ）和各种输入输出接口（定时器，计数器，并行I/O 口，串行口，A/D 转换器以及脉冲调制器PWM 等），这样一块芯片具有一台计算机的功能，因而被称为单片微型计算机。
一、AT89C2051简介本次设计用的单片机是AT89C2051,它的功能与AT89C51相同,而且引脚只有20脚,而这次设计只需要用到单片机的P1口和P3口,所以用AT89C51是很浪费资源和空间的,而AT89C2051的管脚能满足本系统的需要, 售价也不高,市场供应也很充足。
因此本系统采用AT89C2051。
引脚框图见图2-1。
图1-2 AT89C2051的引脚框图AT89C2051单片机是ATMEL 公司生产的带2K 字节闪速可编程的低电压CMOS 8位微型控制器，与标准的MCS51型单片机指令集相兼容。
它有一个可编程的全双工串行通信接口，能同时进行串行发送和执着收。
通过RXD引脚（串行数据接收端）和TXD引脚（串行数据发送端）与外界进行通信。
P3口也可作为AT89C51的一些特殊功能口，如P3.1 TXD（串行输出口）；P3.3 /INT1（外部中断1）；P3.4 T0（定时器0外部输入）等。
本设计把P3.1用于串行接口部分，P1.0-P1.7作为单片机的输入部分。
二、晶体振荡电路晶体振荡电路如图1-3所示：内部时钟方式，利用内部振荡器在引脚XTL1和XTL2两端跨接晶体或陶瓷谐振器，这样构成了稳定的自激震荡器。
C1和C2的值通常选择为20PF左右。
C1和C2对频率有微调作用，晶体后陶瓷谐振器的频率为12MHZ。
图1-3 晶体振荡电路1.3 模-数转换模块模-数转换模块的主要功能是完成从模拟量到数字量的转换。
这个模块的核心是A/D 转换器。
本次毕业设计选择A/D转换采用芯片MC14433，A/D转换芯片种类有很多，有串行的，有并行的，但是MC14433的外接元件少，输入阻抗高，功耗低，电源电压范围宽，精度高等特点，它能满足系统的要求，且硬件电路设计比较简单，价格也实惠。
所以这次设计选用MC14433。
一、MC14433的基本特点、引脚排列和功能MC14433是美国Motorola公司推出的单片3 1/2位A/D转换器，其中集成了双积分式A/D转换器所有的CMOS模拟电路和数字电路。
具有外接元件少，输入阻抗高，功耗低，电源电压范围宽，精度高等特点，并且具有自动校零和自动极性转换功能，只要外接少量的阻容件即可构成一个完整的A/D转换器，其主要功能特性如下：精度：读数的±0.05%±1字模拟电压输入量程：1.999V和199.9mV两档转换速率：2-25次/s输入阻抗：大于1000MΩ电源电压：±4.8V—±8V功耗：8mW（±5V电源电压时，典型值）采用字位动态扫描BCD码输出方式，即千、百、十、个位BCD 分时在Q0—Q3轮流输出，同时在DS1—DS4端输出同步字位选通脉冲，很方便实现LED的动态显示。
MC14433的引脚排列如1-4图所示。
主要的引脚功能如下：图1-4 MC14433引脚图1、Pin2(V R)—基准电压，此引脚为外接基准电压的输入端。
MC14433只要一个正基准电压即可测量正、负极性的电压。
此外，V R端只要加上一个大于5个时钟周期的负脉冲(V)，就能够复为至转换周期的起始点。
R2、Pin3(V x)—被测电压的输入端，MC14433属于双积分型A/D转换器，因而被测电压与基准电压有以下关系：输出数据=（V X/V R）×19993、Pin9(DU)—更新显示控制端，此引脚用来控制转换结果的输出。
4、Pin14(EOC)—转换周期结束标志位。
每个转换周期结束时，EOC将输出一个正脉冲信号。
5、Pin16、17、18、19(DS4、DS3、DS2、DS1)—多路选通脉冲输出端。
DS1、DS2、DS3和DS4分别对应千位、百位、十位、个位选通信号。
当某一位DS信号有效（高电平）时，所对应的数据从Q0、Q1、Q2和Q3输出。
6、Pin20、21、22、23(Q0、Q1、Q2、Q3)—BCD码数据输出端。
其中Q0为最低位,Q3为最高位。
该A/D转换器以BCD码的方式输出，通过多路开关分时选通输出个位、十位、百位和千位的BCD数据。
二、MC14433和单片机的接口设计MC14433的A/D转换结果是动态分时输出的BCD码，Q0~Q3，DS1~DS4可以直接和单片机AT89C2051的P1口相连，接口电路如图1-5所示。
DU和EOC相连，以选择连续转换方式，每次转换结果都送至输出寄存器。
AT89C2051读取A/D转换结果可以采用中断方式，EOC端与外部中断输入端INT1相连如图中所示，也可以采用查询方式。
采用查询方式时EOC端可接如任一I/O口或扩展I/O口。
图中的MC1403是集成精密+2.5V电压基准源，经电位器分压后作为A/D转换用的基准电压。
满量程输入电压为2V。
图1-5 MC14433和单片机AT89C2051的接口1.4 温度传感器本次毕业设计采用的温度传感器是AD590，它有线性好、精度适中、灵敏度高、体积小、使用方便等优点。
AD590是美国模拟器件公司生产的单片集成两端感温电流源。
AD590的封装和基本应用电路如图1-6所示。
它的主要特性如下：1、流过器件的电流（μA）等于器件所处环境的热力学温度（开尔文）度数，即：Ir/T=1μA/K式中：Ir—流过器件（AD590）的电流，单位为μA；T—热力学温度，单位为K。
2、AD590的测温范围为-55℃～+150℃。
3、 AD590的电源电压范围为4V～30V。
电源电压可在4V~6V范围变化，电流Ir变化1μA，相当于温度变化1K。
AD590可以承受44V正向电压和20V反图1-6 AD590的封装和应用电路向电压，因而器件反接也不会被损坏。
4、输出电阻为710MΩ。
5、精度高。
AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃1.5 信号调理电路信号调理电路是传感器与A/D之间的桥梁，也是测控系统中重要组成部分。
信号形式的变换，放大，滤波，共模抑制及隔离等等，都是信号调理的主要功能。
信号放大电路通常由运放承担，运放的选择主要考虑精度要求（失调及失调温漂），速度要求（带宽，上升率），幅度要求（工作电压范围及增益）及共模抑制要求。
常用于前置放大器的有μA741，LM741，LF347，OP-07，ICL7650等。
本系统采用的是LM741，放大倍数为5倍。
输出电压为0~5V。
信号调理电路如1-7图所示图1-7 信号调理电路1.6 无线数传模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、数字图像传输等领域中。
