硅光电探测器光谱响应度测量标准装置
硅光电探测器光谱响应度测量标准装置张建民林延东邵晶樊其明(中国计量科学研究院，北京100013)摘要本文介绍了硅光电探测器光谱响应度测量的原理和装置，描述了相对和绝对光谱响应度标定方法，详细分析了引起标定误差的因素和误差合成，简要分析了国际比对结果。
本装置的波长范围为300～1000nm，相对光谱响应的不确定度(1σ)为0.21%～0.86%，绝对光谱响应的不确定度(1σ)为0.25%～0.87%。
关键词：光电探测器相对光谱响应度绝对光谱响应度硅半导体材料和硅光电器件工艺的发展，使硅光电探测器的灵敏度、温度系数、表面均匀性和稳定性等都达到了相当完善的程度。
它已经在光学测量方面成为普遍采用的传感器，在光度、色度、光谱辐射和激光辐射等精密光学测量领域尤其受到重视。
几乎在所有的测量中均要求精确测定它的光谱响应度，因此，建立硅光电探测器的光谱响应度测量标准装置是十分必要的〔1，2〕。
1 测量原理光电探测器的光谱响应度分为绝对的和相对的两类〔3〕。
绝对光谱响应度又分为辐通量响应度和辐照度响应度。
绝对光谱辐通量响应度定义为：在规定的波长λ上，光电探测器输出的短路电流I(λ)与入射到该探测器的辐通量(功率)之比：(λ)定义为：在规定的波长λ上，光电探测器输绝对光谱辐照度响应度RE出的短路电流I(λ)与照射到该探测器表面的辐照度E(λ)之比：上进行归一相对光谱响应度R(λ)系指绝对光谱响应度在某一特定波长λ化的光谱响应度：硅光电探测器光谱响应度的测量和标定分两步进行：首先，在光谱响应度标准装置上，通过与无光谱选择性参考探测器的比较，标定相对光谱响应度；然后在相同装置上，通过与陷阱二极管保存的激光功率标准的比较，标定绝对光谱响应度。
1.1 硅光电探测器光谱响应度测量标准装置在此装置上既能标定硅光电探测器的相对光谱响应度，又能标定绝对光谱响应度。
装置的光路图如图1所示，用溴钨灯做辐射源L1，其色温在3000～3200K，由凹面反射镜M1将L1的灯丝成像在棱镜-光栅双单色仪Mn的入射狭缝上。

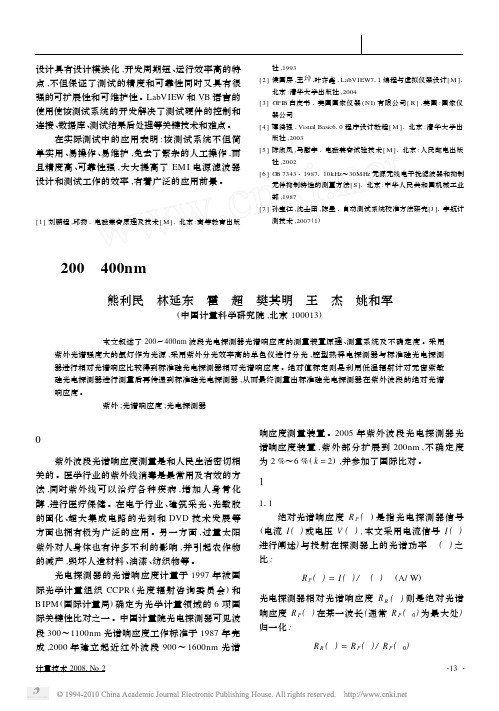

200_400nm波段光电探测器光谱响应度测量装置研究
