光纤通信技术光探测器的响应速度和响应度程光探测器的响应度01光探测器的响应速度0203响应度与响应速度之间的制约关系当功率为的光入射到光探测器上时,探测器输出的光电流大小in P RP I =in P R 称为光电探测器的响应度(单位为A/W)R λ↑ → ↑ 1.24()()c g m E eV λλμ<=当/4()1.2p in q R I P hv m ηλμη==≈//p in I q hv R P hv q η===电子产生速率光子入射速率in P tr P 输入光功率1) 002)3)cW αηληηα↑=⇒ =⇒ ⇒ ↑⇒ ↑↑exp()tr inP W P α=-透射光功率-[1-exp (-)] abs in tr inP P P W P α==吸收光功率/1exp()abs in P P W ηα==--量子效率输入光信号Pin输出电信号V out(t)90%10%V 0T r (ln 9)()tr R r C T ττ=+上升时间3dB 带宽13[2()]dB tr RC f ττπ-∆=+(ln 9)()tr R r C T ττ=+上升时间3dB 带宽13[2()]dB tr RC f ττπ-∆=+W/tr d W V τ=渡越时间()R C L s pR R C τ=+RC 时间常数p I p C s R LR3tr dB R f W ητ↑→↑→∆→↑↑→↓13[2()]/t d t dr B RC r f V W πτττ-∆=+=()1.24/1exp()abs in R W m P P λμηαη≈==--3dBf ∆光探测器的响应度与带宽(或响应速度)之间相互制约响应度R 3dB 带宽有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)谢谢!。

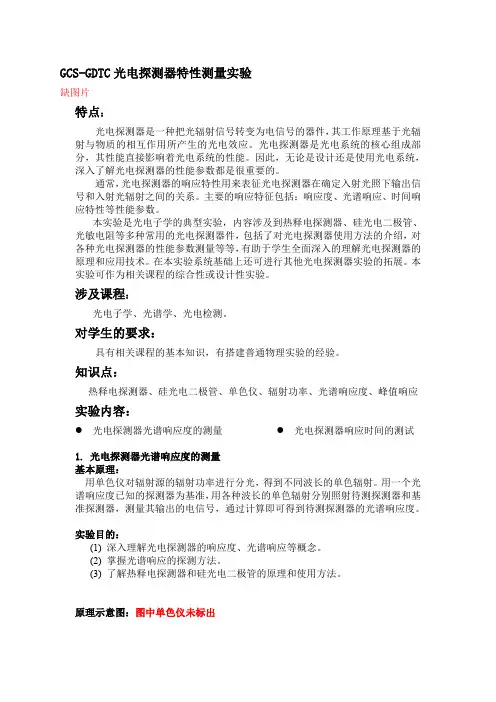

GCS-GDTC光电探测器特性测量实验缺图片特点:光电探测器是一种把光辐射信号转变为电信号的器件,其工作原理基于光辐射与物质的相互作用所产生的光电效应。
光电探测器是光电系统的核心组成部分,其性能直接影响着光电系统的性能。
因此,无论是设计还是使用光电系统,深入了解光电探测器的性能参数都是很重要的。
通常,光电探测器的响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。
主要的响应特征包括:响应度、光谱响应、时间响应特性等性能参数。
本实验是光电子学的典型实验,内容涉及到热释电探测器、硅光电二极管、光敏电阻等多种常用的光电探测器件,包括了对光电探测器使用方法的介绍,对各种光电探测器的性能参数测量等等,有助于学生全面深入的理解光电探测器的原理和应用技术。
在本实验系统基础上还可进行其他光电探测器实验的拓展。
本实验可作为相关课程的综合性或设计性实验。
涉及课程:光电子学、光谱学、光电检测。
对学生的要求:具有相关课程的基本知识,有搭建普通物理实验的经验。
知识点:热释电探测器、硅光电二极管、单色仪、辐射功率、光谱响应度、峰值响应实验内容:●光电探测器光谱响应度的测量●光电探测器响应时间的测试1.光电探测器光谱响应度的测量基本原理:用单色仪对辐射源的辐射功率进行分光,得到不同波长的单色辐射。
用一个光谱响应度已知的探测器为基准,用各种波长的单色辐射分别照射待测探测器和基准探测器,测量其输出的电信号,通过计算即可得到待测探测器的光谱响应度。
实验目的:(1)深入理解光电探测器的响应度、光谱响应等概念。
(2)掌握光谱响应的探测方法。
(3)了解热释电探测器和硅光电二极管的原理和使用方法。
原理示意图:图中单色仪未标出2. 光电探测器响应时间的测试基本原理:信号发生器产生调制的光信号,通过光电二极管和光敏电阻进行转换,由示波器接收。
分析示波器电信号的相关参数可以得到光电探测器响应时间。
实验目的:(1)了解光电探测器的响应度与信号光的调制频率的关系。
光电探测器探测性能多参数分析光电探测器是一种能够将光信号转化为电信号的设备,广泛应用于光通信、光电子学、生物医学等领域。
光电探测器的探测性能对于其应用效果具有重要影响,因此准确分析和评估光电探测器的性能参数是必不可少的。
1. 灵敏度光电探测器的灵敏度是指能够探测到的最小光功率。
通常用单位面积功率密度来表示。
灵敏度越高,意味着该探测器在较弱的光信号条件下仍能正常工作。
灵敏度的高低取决于光电探测器的设计及其所采用的材料。
一种常见的评估指标是光电探测器的响应度。
2. 噪声等效功率噪声等效功率指的是在光电探测器工作状态下,由于设备本身所产生的噪声引入到输出信号中的功率。
噪声等效功率是光电探测器性能的重要参数之一,能够影响到信号与噪声的比值,从而影响信号的清晰度和精确度。
3. 响应时间响应时间是光电探测器从光信号到电信号的转换所需的时间。
这个时间对于对时间精度要求比较高的应用非常重要,如高速通信和光纤通信。
较快的响应时间有助于光电探测器更快地对光信号进行处理和传输。
4. 波长响应特性波长响应特性是指光电探测器对不同波长的光源的响应能力。
由于不同波长的光源具有不同的能量和频率特性,因此光电探测器在不同波长下的响应特性可能有所差异。
光电探测器的波长响应特性需要与具体应用需求匹配。
5. 饱和光功率饱和光功率是指使光电探测器输出信号达到最大值所需输入光功率。
饱和光功率与灵敏度相关,可以用来评估光电探测器的动态范围。
较高的饱和光功率可以使光电探测器在高强度光信号条件下工作稳定。
6. 线性范围光电探测器的线性范围指的是输入光功率的变化范围,使得其输出信号与输入信号之间呈现线性关系。
较宽的线性范围意味着光电探测器能够适应更大范围的输入光功率变化,从而提高测量的精确性和可靠性。
以上介绍的参数只是光电探测器性能分析中的一小部分,还有一些其他的性能指标也是需要考虑的,如扩散响应、非线性特性等。
在实际应用中,根据具体的需求选取相应的参数进行分析和评估是非常重要的。
光电探测器的性能测试与分析光电探测器是一种广泛应用于光学、光电子学、光电通信、生物医学等领域的基础元器件,具有灵敏度高、响应速度快、稳定性好、成本低等优点。
然而,光电探测器的性能测试与分析是确保其正常工作和优化设计的必要步骤。
本文将介绍光电探测器的性能测试与分析方法。
一、光电探测器的基本结构和工作原理光电探测器是一种将光信号转化为电信号的器件,其基本结构包括光敏元件、前置放大电路和输出电路。
光敏元件通常采用半导体材料,如硅、锗、InGaAs等,具有光电转换和放大作用。
前置放大电路主要起放大和滤波功能,能够放大光电信号,并去除其中的杂音和干扰。
输出电路则将放大的信号输出到外部测量仪器或其他电子设备中。
在工作原理上,光电探测器一般采用光电效应或击穿效应。
光电效应是指光子通过光敏元件后形成电子-空穴对,进而产生电流。
击穿效应则是指当光信号足够强时,光敏元件内的电荷载流子得以大量产生,从而使电流产生剧烈变化。
二、光电探测器的性能指标光电探测器的性能指标通常包括以下几个方面:1. 灵敏度:指单位光功率下探测器输出信号的大小,单位一般为安培/瓦特(A/W)。
2. 相应速度:指探测器对光信号的响应速度,单位一般为赫兹(Hz)或皮秒(ps)。
3. 噪音等效功率:指在没有光信号的情况下,探测器输出的随机噪声功率密度,单位一般为瓦特(W)或分贝(dBm)。
4. 动态范围:指探测器能够处理的最大信号与最小信号之间的比值,单位一般为分贝(dB)。
5. 波长响应范围:指探测器对光信号的波长响应区间,单位一般为纳米(nm)。
以上性能指标是评估光电探测器性能好坏的重要标准。
三、光电探测器的性能测试步骤对光电探测器进行性能测试是确保其正常工作和优化设计的必要步骤。
下面介绍典型光电探测器的性能测试步骤:1. 灵敏度测试:将探测器置于恒强光源下,通过测量输出电流和光功率计算灵敏度。
2. 噪音等效功率测试:将探测器置于黑暗环境下,测量输出电流,通过绘制功率谱密度曲线来计算噪声等效功率。
光电探测器特性测量实验实验讲义大恒新纪元科技股份有限公司所有不得翻印光电探测器特性测量实验一、 引言光电探测器可将一定的光辐射转换为电信号,然后经过信号处理,去实现某种目的,它是光电系统的核心组成部分,其性能直接影响着光电系统的性能。
因此,无论是设计还是使用光电系统,深入了解光电探测器的性能参数都是很重要的。
通常,光电探测器的光电转换特性用响应度表示。
响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。
主要的响应特征包括:响应度、光谱响应、时间响应特性等性能参数。
本实验内容主要是光电探测器性能参数测量和光电探测器的一般使用方法,并专门列举了几种常用的光电探测器的使用方法。
第一部分 光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能参数之一,它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦,而光子探测器的光谱响应却具有明显的选择性。
一般情况下,以波长为横坐标,以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标,绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一.基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下,光电探测器输出的信号电压,用公式表示,则为()()()λλλP V Rv = (1-1) 而光电探测器在波长为λ的单位入射辐射功率的作用下,其所输出的光电流叫做探测器的电流光谱响应度,用下式表示()()()λλλP I R i = (1-2) 式中,()λP 为波长λ时的入射光功率;()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压;()λI 则为输出用电流表示的输出信号电流。
这里用响应度和波长无关的热释电探测器作参考探测器,测得入射光功率为()λP 时的输出电压为()λf V 。
若用f R 表示热释电探测器的响应度,则显然有()()f f f K R V P λλ=(1-3)这里f K 为热释电探测器前放和主放放大倍数的乘积,即总的放大倍数。

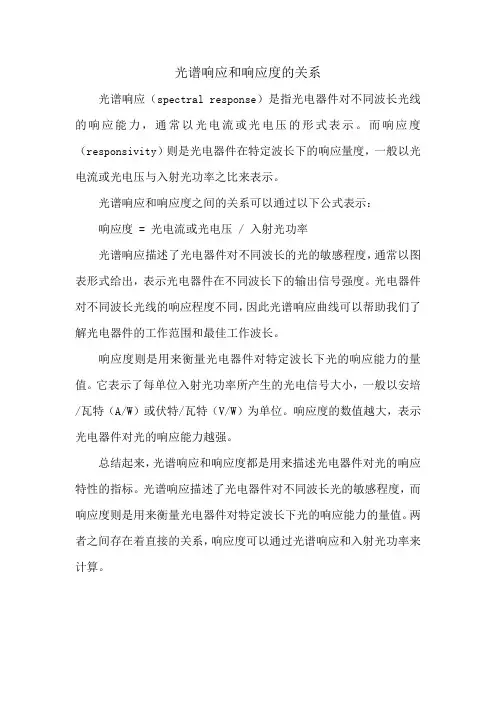

光谱响应和响应度的关系
光谱响应(spectral response)是指光电器件对不同波长光线的响应能力,通常以光电流或光电压的形式表示。
而响应度(responsivity)则是光电器件在特定波长下的响应量度,一般以光电流或光电压与入射光功率之比来表示。
光谱响应和响应度之间的关系可以通过以下公式表示:
响应度 = 光电流或光电压 / 入射光功率
光谱响应描述了光电器件对不同波长的光的敏感程度,通常以图表形式给出,表示光电器件在不同波长下的输出信号强度。
光电器件对不同波长光线的响应程度不同,因此光谱响应曲线可以帮助我们了解光电器件的工作范围和最佳工作波长。
响应度则是用来衡量光电器件对特定波长下光的响应能力的量值。
它表示了每单位入射光功率所产生的光电信号大小,一般以安培/瓦特(A/W)或伏特/瓦特(V/W)为单位。
响应度的数值越大,表示光电器件对光的响应能力越强。
总结起来,光谱响应和响应度都是用来描述光电器件对光的响应特性的指标。
光谱响应描述了光电器件对不同波长光的敏感程度,而响应度则是用来衡量光电器件对特定波长下光的响应能力的量值。
两者之间存在着直接的关系,响应度可以通过光谱响应和入射光功率来计算。
光电探测器件的性能测试与分析光电探测器件是一类能够将光信号转换成电信号的器件。
它们在光通信、光电子学、光学成像等领域得到了广泛应用。
在使用光电探测器件前,需要进行性能测试以保证其满足要求。
本文将介绍光电探测器件的性能测试与分析。
1. 器件的基本性能测试器件的基本性能测试包括响应度、灵敏度、噪声等方面。
响应度是指器件对光信号的响应能力,一般用光功率分布曲线来描述。
灵敏度是指器件的电流输出与光功率之间的线性关系。
噪声是指器件本身所产生的噪声,包括暗电流噪声和光电转换噪声等。
这些性能指标直接影响着器件的应用效果。
对于响应度的测试,可以采用光功率分布曲线测量系统来实现。
该系统会将光源均匀照射在器件上,然后根据器件的反射情况来绘制出光功率分布曲线。
通过比较不同光源下的光功率分布曲线,可以得到器件的响应度。
对于灵敏度的测试,可以将光源放在不同位置上给器件照射不同强度的光,然后测量器件的电流输出。
通过绘制出电流输出随光功率的变化曲线,可以得到器件的灵敏度。
对于噪声的测试,可以使用特定的测试设备进行测量。
暗电流噪声可以通过在低光条件下对器件进行测量,记录下其输出的电流值。
光电转换噪声可以通过在高光条件下对器件进行测量,并记录下其输出的电流值。
通过这些实验数据,就可以得到器件的噪声指标。
2. 器件的特殊性能测试除了基本性能测试以外,还需要对器件的特殊性能进行测试,比如响应时间、波长选择性、线性度等指标。
这些指标也会对器件的应用产生一定的影响。
响应时间是指器件从接受到光信号到输出电流上升到峰值所需的时间。
方法可采用光脉冲幅度反转技术,通过观察器件输出的脉冲来测量其响应时间。
波长选择性是指器件对不同波长的光信号的响应能力。
方法可采用在不同波长下给器件照射光信号,并记录下其输出的电流值来进行测试。
通过比较不同波长下的输出电流值,就可以得到器件的波长选择性。
线性度是指器件输出电流与输入光功率之间的线性关系。
方法可采用在恒定光功率下改变器件背景信号来进行测量。
光电探测器特性测量实验实验讲义大恒新纪元科技股份有限公司所有不得翻印光电探测器特性测量实验一、 引言光电探测器可将一定的光辐射转换为电信号,然后经过信号处理,去实现某种目的,它是光电系统的核心组成部分,其性能直接影响着光电系统的性能。
因此,无论是设计还是使用光电系统,深入了解光电探测器的性能参数都是很重要的。
通常,光电探测器的光电转换特性用响应度表示。
响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。
主要的响应特征包括:响应度、光谱响应、时间响应特性等性能参数。
本实验内容主要是光电探测器性能参数测量和光电探测器的一般使用方法,并专门列举了几种常用的光电探测器的使用方法。
第一部分 光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能参数之一,它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦,而光子探测器的光谱响应却具有明显的选择性。
一般情况下,以波长为横坐标,以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标,绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一.基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下,光电探测器输出的信号电压,用公式表示,则为()()()λλλP V Rv = (1-1) 而光电探测器在波长为λ的单位入射辐射功率的作用下,其所输出的光电流叫做探测器的电流光谱响应度,用下式表示()()()λλλP I R i = (1-2) 式中,()λP 为波长λ时的入射光功率;()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压;()λI 则为输出用电流表示的输出信号电流。
这里用响应度和波长无关的热释电探测器作参考探测器,测得入射光功率为()λP 时的输出电压为()λf V 。
若用f R 表示热释电探测器的响应度,则显然有()()f f f K R V P λλ=(1-3)这里f K 为热释电探测器前放和主放放大倍数的乘积,即总的放大倍数。

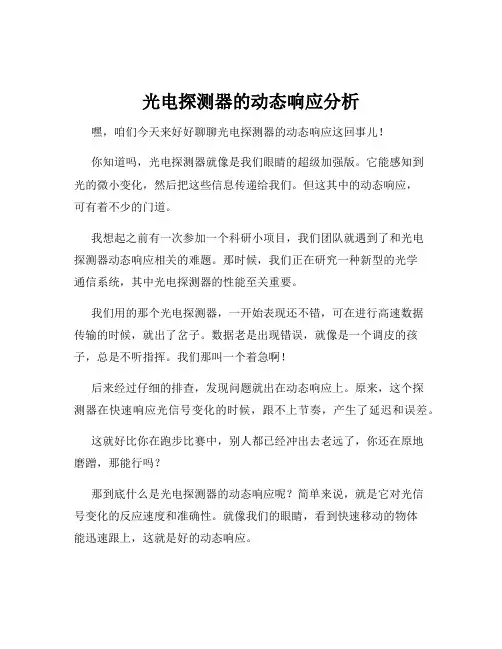

光电探测器的动态响应分析嘿,咱们今天来好好聊聊光电探测器的动态响应这回事儿!你知道吗,光电探测器就像是我们眼睛的超级加强版。
它能感知到光的微小变化,然后把这些信息传递给我们。
但这其中的动态响应,可有着不少的门道。
我想起之前有一次参加一个科研小项目,我们团队就遇到了和光电探测器动态响应相关的难题。
那时候,我们正在研究一种新型的光学通信系统,其中光电探测器的性能至关重要。
我们用的那个光电探测器,一开始表现还不错,可在进行高速数据传输的时候,就出了岔子。
数据老是出现错误,就像是一个调皮的孩子,总是不听指挥。
我们那叫一个着急啊!后来经过仔细的排查,发现问题就出在动态响应上。
原来,这个探测器在快速响应光信号变化的时候,跟不上节奏,产生了延迟和误差。
这就好比你在跑步比赛中,别人都已经冲出去老远了,你还在原地磨蹭,那能行吗?那到底什么是光电探测器的动态响应呢?简单来说,就是它对光信号变化的反应速度和准确性。
就像我们的眼睛,看到快速移动的物体能迅速跟上,这就是好的动态响应。
动态响应包括上升时间、下降时间、带宽等参数。
上升时间就是探测器从接收到光信号到输出达到最大值的时间。
下降时间则相反,是从最大值回到初始值的时间。
带宽呢,就像是探测器能接收信号的“频道宽度”,带宽越大,能处理的信号频率就越高。
比如说,在一些高速光通信系统中,需要光电探测器有极短的上升和下降时间,这样才能准确无误地传输大量的数据。
要是探测器反应慢了,那信息就会丢失或者出错,就像我们前面说的那个项目一样。
而影响光电探测器动态响应的因素也有很多。
材料的性质就是一个关键因素。
不同的材料,对光的吸收和转换效率不一样,这直接影响了探测器的响应速度。
还有探测器的结构和制造工艺。
比如说,探测器的面积大小、电极的设计等等,都会对动态响应产生影响。
另外,工作环境的温度、光照强度等也不能忽视。
温度太高或者太低,都可能让探测器“发脾气”,不好好工作。
为了提高光电探测器的动态响应性能,科学家们可是绞尽了脑汁。
光电探测器特性测量实验报告实验1 光电探测器光谱响应特性实验实验目的1. 加深对光谱响应概念的理解;2. 掌握光谱响应的测试方法;3. 熟悉热释电探测器和硅光电二极管的使用。
实验内容1. 用热释电探测器测量钨丝灯的光谱特性曲线;2. 用比较法测量硅光电二极管的光谱响应曲线。
实验原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()v R λ定义为在波长为λ的单位入射辐射功率的照射下,光电探测器输出的信号电压,用公式表示,则为()()()v V R P λλλ=(1-1) 而光电探测器在波长为λ的单位入射辐射功率的作用下,其所输出的光电流叫做探测器的电流光谱响应度,用下式表示()()()i I R P λλλ=(1-2) 式中,()P λ为波长为λ时的入射光功率;()V λ为光电探测器在入射光功率()P λ作用下的输出信号电压;()I λ则为输出用电流表示的输出信号电流。
为简写起见,()v R λ和()i R λ均可以用()R λ表示。
但在具体计算时应区分()v R λ和()i R λ,显然,二者具有不同的单位。
通常,测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射,然后测量在各种波长的辐射照射下光电探测器输出的电信号()V λ。
然而由于实际光源的辐射功率是波长的函数,因此在相对测量中要确定单色辐射功率()P λ需要利用参考探测器(基准探测器)。
即使用一个光谱响应度为()f R λ的探测器为基准,用同一波长的单色辐射分别照射待测探测器和基准探测器。
由参考探测器的电信号输出(例如为电压信号)()f V λ可得单色辐射功率()=()()f P V R λλλ,再通过(1-1)式计算即可得到待测探测器的光谱响应度。
本实验采用单色仪对钨丝灯辐射进行分光,得到单色光功率()P λ ,这里用响应度和波长无关的热释电探测器作参考探测器,测得()P λ入射时的输出电压为()f V λ。
信息光学中的光电探测器的参数测试方法信息光学是一门研究光的传输、处理和存储等信息相关问题的学科,而光电探测器则是信息光学研究中的重要组成部分。
光电探测器广泛应用于通信、光学成像、遥感等领域,准确测试光电探测器的参数对于技术的发展和性能的提升至关重要。
本文将介绍几种常用的光电探测器参数测试方法。
第一部分:响应时间测试方法光电探测器的响应时间是指探测器从光照射到电信号输出的时间间隔。
测量响应时间的方法有多种,其中一种常用的方法是脉冲法。
该方法首先利用激光器发出一个脉冲光信号,然后通过光学元件将脉冲光信号引入光电探测器中。
在探测器中照射后,电信号输出到示波器,利用示波器显示的波形可以得到响应时间的大小。
第二部分:量子效率测试方法量子效率是指光电探测器将入射光子转化为电子的效率,通常用百分比表示。
量子效率的测试方法多种多样,其中一种常用的方法是相对法。
该方法以已知参数准确测得的光源作为标准样本,将待测的光电探测器与标准样本分别放置于相同的测试环境中,通过比较两者的输出信号强度,可以计算出量子效率。
第三部分:暗电流测试方法暗电流是指在没有光照射时,光电探测器产生的非热噪声电流。
为了准确测试暗电流,可以使用恒压源法。
该方法将恒压源与待测光电探测器相连,通过调节恒压源的电压,使得光电探测器在没有光照射时,输出电流为零。
此时测量的恒压源的输出电流就是待测光电探测器的暗电流。
第四部分:线性度测试方法线性度是指光电探测器在一定输入光功率范围内输出信号与输入信号之间的线性关系程度。
线性度的测试方法一般采用光谱辐射计法。
该方法通过使用稳定的白光源和光谱辐射计,测量光电探测器在不同光功率下的输出信号,并生成输出光功率与输入光功率之间的关系曲线,从而判断线性度的好坏。
第五部分:噪声测试方法光电探测器的噪声包括暗噪声和光电转换过程产生的其它噪声。
测试噪声的方法有多种,其中一种常用的方法是功率谱密度法。
该方法使用频谱分析仪,将光电探测器的输出电信号进行频谱分析,得到噪声功率谱密度,进而评估噪声水平。
光电二极管的光谱响应特性如何测量在光电子领域,光电二极管是一种非常重要的光电器件,其光谱响应特性的测量对于评估器件性能、优化系统设计以及理解光与物质的相互作用等方面都具有至关重要的意义。
那么,如何准确地测量光电二极管的光谱响应特性呢?首先,我们需要了解一下什么是光电二极管的光谱响应特性。
简单来说,光谱响应特性描述的是光电二极管对不同波长光的响应能力。
也就是说,对于给定波长的光,光电二极管能够产生多大的光电流,这个关系就是光谱响应特性。
要测量光电二极管的光谱响应特性,我们通常需要以下几个关键的设备和步骤:第一步,准备光源。
光源应该能够提供覆盖所需测量波长范围的光。
常见的光源有氘灯、钨灯、汞灯等。
这些光源的特点各不相同,氘灯在紫外区域有较强的输出,钨灯则在可见光到近红外区域表现较好,而汞灯能提供特定波长的离散谱线,用于校准测量系统。
第二步,搭建光路。
光路的设计要确保光源发出的光能够均匀地照射到光电二极管上。
在光路中,可能需要使用透镜来聚焦或准直光线,使用滤光片来选择特定波长的光,以及使用光阑来控制光的强度和光斑大小。
第三步,选择合适的测量仪器。
用于测量光电二极管光电流的仪器通常是高精度的电流表或者锁相放大器。
电流表能够直接测量电流,但在测量微弱电流时可能会受到噪声的影响。
锁相放大器则通过与参考信号进行相关处理,可以有效地提取出被噪声淹没的微弱信号,提高测量的精度和灵敏度。
第四步,进行校准。
在测量之前,需要对测量系统进行校准,以确保测量结果的准确性。
校准可以使用已知光谱响应特性的标准探测器,或者通过测量已知光功率的光源来完成。
接下来,就可以开始实际的测量了。
测量时,逐步改变入射光的波长,同时记录对应的光电流值。
为了获得准确的结果,每个波长点都需要进行多次测量,并取平均值。
在测量过程中,还需要注意一些影响测量结果的因素。
例如,温度会对光电二极管的性能产生影响,因此要确保测量环境的温度稳定。
此外,光电二极管的表面状态、偏置电压等也可能会影响测量结果,需要在测量中进行适当的控制和优化。
光电探测器的光谱响应特性哎呀,说起光电探测器的光谱响应特性,这可真是个有趣又有点复杂的话题。
先给您讲讲我曾经碰到的一件事儿吧。
有一次,我去一个科技馆参观,那里正好有一个关于光电探测器的展示。
我好奇地凑过去,看到一个小小的装置,旁边的工作人员在给大家讲解。
他说这个小小的光电探测器就像我们的眼睛,但是它能看到我们看不到的光的世界。
那什么是光电探测器的光谱响应特性呢?简单来说,就是光电探测器对不同波长的光的反应能力。
就好像我们每个人对不同的食物有不同的喜好一样,光电探测器对不同波长的光也有不同的“敏感度”。
有的光电探测器对可见光特别敏感,比如说我们日常用的数码相机里的光电探测器,它能很好地捕捉到我们看到的红、绿、蓝这些颜色的光,然后把它们变成漂亮的照片。
而有些光电探测器呢,专门对红外线或者紫外线有很强的响应,比如说在安防监控系统中,能通过检测人体发出的红外线来发现有没有异常情况。
您看,不同的光电探测器就像不同性格的人,有着自己独特的“偏好”。
光谱响应特性的曲线形状也是很有讲究的。
有的曲线很平缓,说明这个探测器对各种波长的光响应比较均匀;有的曲线则像陡峭的山峰,只对某个特定波长范围的光有强烈的响应。
这就好比我们去超市买东西,有的人大包小包什么都买,不挑不拣;而有的人就专门盯着某一类商品,比如只买巧克力或者只买水果。
影响光电探测器光谱响应特性的因素也有很多。
比如说材料,不同的材料就像是不同的土壤,会培育出不同特点的“花朵”。
像硅这种材料,在可见光和近红外区域表现不错;而像砷化镓这样的材料,在更长波长的红外区域更有优势。
还有探测器的结构和制造工艺,这就像是做菜的手法和火候。
精心设计和制作的探测器,就像是一道色香味俱全的佳肴,能发挥出最佳的性能。
在实际应用中,了解光电探测器的光谱响应特性可是非常重要的。
比如说在天文学中,科学家们要通过观测各种天体发出的不同波长的光来研究它们的性质。
如果探测器的光谱响应特性不符合要求,那可能就会错过一些重要的信息,就像我们在看电影的时候画面模糊不清,根本没法好好欣赏。
光谱响应带宽测量
光谱响应带宽是指光电探测器对于不同波长的光信号的响应范围。
测量光谱响应带宽的方法包括以下几种:
1. 半功率点法:通过测量光电探测器对于不同波长的光信号的输出功率,找到输出功率下降到峰值一半时对应的波长点,这个波长点即为光谱响应带宽的上下边界。
2. 波长间隔法:通过在一定波长范围内,以固定的波长间隔改变光信号的波长,测量光电探测器的输出电流或输出功率,并根据输出电流或功率的变化来确定光谱响应带宽。
3. 波动法:通过在一个较小的波长范围内,以不同的波长测量多次光电探测器的输出电流或功率,并计算其标准差,从而得到光谱响应带宽。
在测量光谱响应带宽时,需要注意的是要使用精确的光源和准确的测量设备,以确保测量结果的准确性。
此外,测量时还需考虑光电探测器的非线性和温度对测量结果的影响,并进行相应的修正。
光电二极管光响应解析与光谱测量理论分析光电二极管是一种常见的半导体光电转换器件,广泛应用于光电检测、通信、显示等领域。
在使用光电二极管进行光电检测时,了解其光响应特性和光谱测量原理是非常重要的。
光响应解析是指光电二极管对光信号的响应能力和特性进行解析和分析的过程。
光响应特性是指光电二极管在光照条件下的电流特性,即光电二极管的响应速度和灵敏度。
光响应速度指光电二极管从接收到光信号开始产生感应电流到达平稳值所需的时间,灵敏度则是指光电二极管对不同波长的光的敏感程度。
光响应的实验方法是通过控制不同波长和强度的光源照射光电二极管,并测量其输出电流,以获得光电二极管对不同光源的响应。
光电二极管的光响应特性与其内部半导体材料的能带结构和材料的电学特性有关。
而在实际测量中,还需要考虑到光电二极管的工作温度、接收区域尺寸等因素对光响应的影响。
光谱测量理论是指通过测量光电二极管接收到的光信号的强度和波长,来分析光源的光谱成分的理论方法。
光谱测量是一种在光学领域非常重要的分析技术,可以用于研究光源的成分、测量光源的亮度、颜色和色温等。
光谱测量的原理是利用光电二极管对不同波长的光的敏感程度不同的特性,通过测量光电二极管的输出电流的大小,可以推断光源的光谱成分。
在光谱测量中,常用的方法有单色仪法和光栅法。
单色仪法是通过使用具有单一波长的光源和窄缝口对光进行滤波,然后测量光电二极管对该波长的光的响应,从而得到光的强度和波长的关系。
而光栅法则是利用光栅的光衍射原理将光分散成不同波长的光谱线,并使用光电二极管进行光谱的测量。
在实际的光谱测量中,还需要考虑到光电二极管的线性度、分辨率、动态范围等指标对测量结果的影响。
同时,光电二极管在测量过程中还可能受到其他因素的影响,如光源的稳定性、环境温度等。
针对这些影响因素,可以通过校准和调整仪器来保证测量结果的准确性。
综上所述,光电二极管的光响应解析和光谱测量理论分析是对光电二极管的性能和应用进行研究和分析的重要内容。
光电探测器特性测量实验实验讲义大恒新纪元科技股分版权所有不得翻印光电探测器特性测量实验一、引言光电探测器可将必然的光辐射转换为电信号,然后通过信号处置,去实现某种目的,它是光电系统的核心组成部份,其性能直接阻碍着光电系统的性能。
因此,不管是设计仍是利用光电系统,深切了解光电探测器的性能参数都是很重要的。
通常,光电探测器的光电转换特性用响应度表示。
响应特性用来表征光电探测器在确信入射光照下输出信号和入射光辐射之间的关系。
要紧的响应特点包括:响应度、光谱响应、时刻响应特性等性能参数。
本实验内容主若是光电探测器性能参数测量和光电探测器的一样利用方式,并专门列举了几种经常使用的光电探测器的利用方式。
1.加深对光谱响应概念的明白得;2.把握光谱响应的探测方式;3.了解对光电探测器的响应度的阻碍因素;第一部份光电探测器光谱响应度的测量光谱响应度是光电探测器的大体性能参数之一,它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦,而光子探测器的光谱响应却具有明显的选择性。
一样情形下,以波长为横坐标,以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标,绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一. 实验目的1.加深对光谱响应概念的明白得;2.把握光谱响应的探测方式;3.熟悉热释电探测器和硅光电二极管。
图1-1 典型光电探测器的光谱响应1.用热释电探测器测量钨丝灯的光谱辐射特性曲线;2.用比较法测量硅光电二极管的光谱响应曲线。
光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 概念为在波长为λ的单位入射辐射功率的照射下,光电探测器输出的信号电压,用公式表示,那么为()()()λλλP V Rv = (1-1) 而光电探测器在波长为λ的单位入射辐射功率的作用下,其所输出的光电流叫做探测器的电流光谱响应度,用下式表示()()()λλλP I R i = (1-2) 式中,()λP 为波长λ时的入射光功率;()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压;()λI 那么为输出用电流表示的输出信号电流。
光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能之一,它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应比较平坦,而光子探测器的光谱响应却具有明显的选择性。
一般情况下,以波长为横坐标,以探测器接受到的等能量单色辐射所产生的电信号的相对大小为纵坐标,绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一、实验目的(1)加深对光谱响应概念的理解;(2)掌握光谱响应的测试方法;(3)熟悉热释电探测器和硅光电二极管的使用。
二、实验内容(1)用热释电探测器测量钨丝灯的光谱辐射特性曲线;(2)用比较法测量硅光电二极管的光谱响应曲线。
三、基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度定义为在波长为λ的单位入射辐射功率的照射下,光电探测器输出的信号电压,用公式表示,则为(1-1)而光电探测器在波长为λ的单位入射辐射功率的作用下,其所输出的光电流叫做探测器的电流光谱响应度,用下式表示(1-2)式中,P(λ为波长为λ时的入射光功率;V(λ为光电探测器在入射光功率P(λ作用下的输出信号电压;I(λ则为输出用电流表示的输出信号电流。
为简写起见,和均可以用表示。
但在具体计算时应区分和,显然,二者具有不同的单位。
通常,测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射,然后测量在各种波长辐射照射下光电探测器输出的电信号V(λ。
然而由于实际光源的辐射功率是波长的函数,因此在相对测量中要确定单色辐射功率P(λ需要利用参考探测器(基准探测器)。
即使用一个光谱响应度为的探测器为基准,用同一波长的单色辐射分别照射待测探测器和基准探测器。
由参考探测器的电信号输出(例如为电压信号)可得单色辐射功率,再通过(1-1)式计算即可得到待测探测器的光谱响应度。
本实验采用图1-2所示的实验装置。
用单色仪对钨丝灯辐射进行分光,得到单色光功率P(λ。
图1-2 光谱响应测试装置图这里用响应度和波长无关的热释电探测器作参考探测器,测得P(λ入射时的输出电压为。
若用表示热释电探测器的响应度,则显然有(1-3)这里Kf为热释电探测器前放和主放放大倍数的乘积,即总的放大倍数。
在本实验中,,为热释电探测器的响应度,实验中在所用的25Hz调制频率下,。
然后在相同的光功率P(λ下,用硅光电二极管测量相应的单色光,得到输出电压,从而得到光电二极管的光谱响应度式中Kb为硅光电二极管测量时总的放大倍数,这里Kb=150×300。
四、实验装置实验装置示于图1-2。
用钨丝灯作光源,用直流稳压电源对钨丝灯供电,光源发出的光由聚光镜会聚于单色仪的入射狭缝上,并在狭缝前用同步电机带动的调制盘对入射光束进行调制。
光栅单色仪把入射光分解成单色光并从出射狭缝射出。
转动单色仪的波长手轮可以改变出射光的波长(参见图1-3)。
在出射狭缝后分别用热释电探测器和硅光电二极管进行测量,所得光电信号经放大后由毫伏表指示。
下面简要介绍实验装置的各个部分。
1.WD30光栅单色仪的光学系统图1-3是单色仪光学系统的示意图,聚光镜把光源发出的光会聚于单色仪入射狭缝S1上,光束经狭缝B1射向球面反射镜M1。
由于S1位于M1的焦面上,因此,经球面镜M1反射后的光束为平行光束。
平行光束经平面光栅G分光后,不同的波长以不同的入射角投向球面反射镜M2。
球面反射镜M2把分光后的光聚在焦面上,形成波长不同的一系列光谱线。
出射狭缝S2位于球面镜M2的聚焦面上。
把狭缝S1和S2开得很窄,测量时转动手轮使光栅转动,在出射狭缝S2处就会得到各个光谱分量得输出。
输出光的波长可在手轮计数器上读出。
仪器备有四块光栅,分别对应着可见光和红外区四个光谱段。
本实验采用第二块光栅(1200线⁄mm),此时的输出波长为手轮计数器读数的二倍(单位:Å,1 Å=0.1nm)。
2.热释电探测器本实验所用的热释电探测器是钽酸锂热释电器件,前置放大器与探测器装在同一屏蔽壳里。
前放工作时需要正12V电压。
为减小噪声,用干电池供电。
图1-4示出了热释电探测器的典型调制特性。
3.硅光电二极管硅光电二极管为待测器件,它的前置放大器与它装在同一屏蔽壳中,所需正12V电压由选频放大器提供。
前置放大器的放大倍数为200。
图1-4 热释电探测器的典型调制特性图1-5 选频放大器的频率特性4.选频放大器由于分光后的光谱辐射功率很小,虽然热释电探测器和光电二极管都带有前置放大器,但仍需接选频放大器放大。
选频放大器的频率特性如图1-5所示。
其中心频率f0与调制频率一致(这里为25Hz),放大倍数为300。
5.钨丝灯的电源电压在0~6V可调6.调制盘的电机使用220V电压。
五、实验步骤(1打开光源开关,调整光源位置,使灯丝通过聚光镜成像在单色仪入射狭缝S1上,S1的缝宽调整在0.2mm。
把出射狭缝S2开到1mm左右,人眼通过S2能看到与波长读数相应的光,然后逐渐关小S2,最后开到S2=0.2mm。
注意:狭缝开大时不能超过3mm,关小时不能超过零位,否则将损坏仪器!(2)在光路中靠近S1的位置放入调制器,并接通电机电源。
(3)把热释电器件光敏面对准出射狭缝S2,并连接好放大器和毫伏表,然后为探测器加上电池电压+12V。
(4)转动光谱手轮,记下探测器的入射波长及毫伏表上相应波长的输出电压值,并填入表1-1。
(5)用光电二极管换下热释电器件,给光电二极管加上+12V电压,重复步骤4,将数据记入表1-1。
表1-1 光谱响应测试实验数据入射光波长用热释电时毫伏表输出硅光电二极管经放大后输出光谱功率P(λ响应度1. 52. 2六、实验报告(1)画出光源的光谱辐射分布曲线;(2)画出硅光电二极管的光谱响应曲线;(3)分析实验结果,并确定硅光电二极管的峰值响应波长和截止波长。
七、思考题(1)单色仪入射狭缝和出射狭缝的宽度分别控制着哪些物理量?测量时开大些好还是开小些好?(2)如果在测量过程中,用热释电器件和光电二极管测量时,二者光源光强度不一致是否仍能保证结果的正确性?如果二者的调制频率不同呢?(3)在测量光谱响应度时,如果实验室没有参考(基准)探测器,能否想办法测得?(4)如何改进实验装置?提高测量精度和速度?光电探测器响应时间的测定通常,光电探测器输出的电信号都要在时间上落后于作用在其上的光信号,即光电探测器的输出相对于输入的光信号要发生沿时间的扩展。
扩展的程序可由响应时间来描述。
光电探测器的这种响应落后于作用信号的特性称为惰性。
由于惰性的存在,会使先后作用的信号在输出端相互交叠,从而降低了信号的调制度。
如果探测器观测的是随时间快速变化的物理量,则由于惰性的影响会造成输出严重畸变。
因此,深入了解探测器的时间响应特性是十分必要的。
一、实验目的(1)了解光电探测器的响应度不仅与信号光的波长有关,而且与信号光的调制频率有关;(2)掌握发光二极管的电流调制法;(3)熟悉测量探测器响应时间地方法。
二、实验内容(1)用探测器的脉冲响应特性测量响应时间;(2)利用探测器的幅频特性确定期响应时间。
三、基本原理表示时间特性的方法主要有两种,一种是脉冲响应特性法,另一种是幅频特性法。
1.脉冲响应响应落后于作用信号的现象称为弛豫。
对于信号开始作用时的弛豫称为上升弛豫和起始弛豫;信号停止作用时的弛豫称为衰减弛豫。
弛豫时间的具体定义如下:如用阶跃信号作用于器件,则起始弛豫定义为探测器的响应从零上升为稳定值得(1-1/e)(即63%)时所需的时间;衰减弛豫定义为信号撤去后,探测器的响应下降到稳定值得1/e(即37%)所需的时间。
这类探测器有光电池、光min电阻及热电探测器等。
另一种定义弛豫时间的方法是:起始弛豫为响应值从稳态值的10%上升到90%所用的时间。
这种定义多用于响应速度很快的器件,如光电二极管、血崩发光二极管和光电倍增管等。
若光电探测器在单位阶跃信号作用下的起始阶跃响应函数为,衰减响应函数为,则根据第一种定义,起始弛豫时间为τ1,衰减弛豫时间为τ2。
此外,如果测出了光电探测器的单位冲激响应函数,则可直接用其半值宽度来表示时间特性。
为了得到具有单位冲激函数形式的信号光源,即δ函数光源,可以采用脉冲式发光二极管、锁模激光器以及火花源等光源来近似。
在通常测试中,更方便的是采用具有单位阶跃函数形式亮度分布的光源。
从而得到单位阶跃响应函数,进而确定响应时间。
2.幅频特性由于光电探测器惰性的存在,使得其响应度不仅与入射辐射的波长有关,而且还是入射辐射调制频率的函数。
这种函数关系还与入射光强信号的波形有关。
通常定义光电探测器对正弦光信号的响应幅值同调制频率间的关系为它的幅频特性。
许多光电探测器的幅频特性具有如下形式。
(2-1)式中,表示归一化后的幅频特性;为调制圆频率;f为调制频率;τ为响应时间。
在实验中可以测得探测器的输出电压为(2-2)式中为探测器在入射光调制频率为零时的输出电压。
这样,如果测得调制频率为f1时的输出信号电压V1和调制频率f2时的输出信号电压V2,就可由下式确定响应时间(2-3)为减小误差,V1与V2的取值应相差10%以上。
由于许多光电探测器的幅频特性都可由式(2-1)描述,人们为了更方便地表示这种特性,引出截止频率。
它的定义是当输出信号功率降至超低频一半时,即信号电压降至超低频信号电压的70.7%时的调制频率。
故频率点又称为三分贝点或拐点。
由式(2-1)可知(2-4)实际上,用截止频率描述时间特性是由式(2-1)定义的τ参数的另一种形式。
在实际测量中,对入射辐射调制的方法可以是内调制,也可以是外调制。
外调制是用机械调制盘在光源外进行调制,因这种方法在使用时需要采取稳频措施,而且很难达到很高的调制频率,因此不适用于响应速度很快的光子探测器,所以具有很大的局限性。
内调制通常采用快速响应的电致发光元件作辐射源。
采用电调制的方法可以克服机械调制的不足,得到稳定度高的快速调制。
四、实验仪器光电探测器时间常数测试实验箱:20M双踪示波器;毫伏表。
在光电探测器时间常数测试实验箱中,提供了需测试两个光电器件:峰值波长为900nm的光电二级管和可见光波段的光敏电阻。
所需的光源分别由峰值波长为900nm的红外发光管和可见光(红)发光管来提供。
光电二极管的偏压与负载都是可调的,偏压分5V、10V、15V三档,负载分100欧姆、1k欧姆、10k欧姆、50k 欧姆和100k欧姆五档。
根据需要,光源的驱动电源有脉冲和正弦波两种,并且频率可调。
下面简要介绍CS-1022型示波器的外触发方式。
1.外触发同步工作方式当示波器的触发源选择ext档时,CS-1022型示波器右下角的外触发输入插座上的输入信号成为触发信号。
在很多应用方面,外触发同步更为适用与波形观测。
