要保证测量时各电表读数不小于其量程的三分之一， 根据所选的电表，设计测量Rx的实验电路，将实 验电路图画在虚线框中〔正确标注器材符号〕。
R0 Rx
A1 A2
R

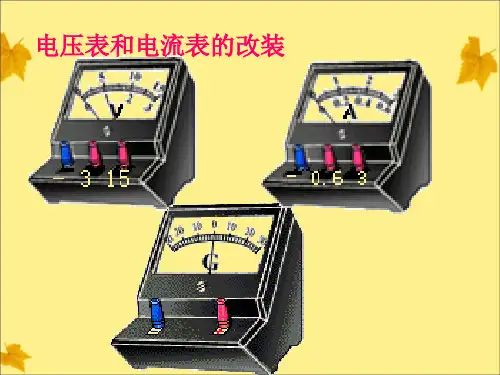

2、用电压表替代电流表
例 3 使用以下器材测量一待测电阻 Rx 的阻值( 900－ 1000Ω) 。 电源 E，具有一定内阻， 电动势约为 9.0V； 电压表 V1 ，量程为 1.5V，内阻 r1 = 750Ω； 电压表 V2 ，量程为 5V，内阻 r2 = 2500Ω； 电流表A ,量程为3A,内阻RA=100Ω 滑动变阻器 R最大阻值约为100Ω； 单刀单掷开关 K，导线假设干。 测量中要求电压表的读数不小于其量程的 1 /3。 试画出测量电阻 Rx 的一种实验电路原理图
电流表 A2 ( 量程 500μA，内阻 r2 = 750Ω) ;
电压表 V ( 量程 10V，内阻 r3 = 10kΩ) ; 电阻 r1 ( 阻值约 100Ω，作保护电阻用) ; 滑动变阻 器 r2 ( 总阻值约 50Ω) 电源 E( 电动势 1.5V，内阻很小) ; 电键 S，
解析: 此题给出了电压表和电流表，假设采用以下图所示的电路进行测量时，电压表的示 数不到量程的 1 / 20，测量值不准确，因为电表的示数没有接近量程的1/3以上。
分析：
V2 V1
X
V1 V2
√
V2 V1
√
V1 V2
X
解析: 该题目是用伏安法测未知电阻 Rx 的阻值，显然此题目给出电流表不符 合题目的要求，我们不难发现此题里面两个电压表，而且电压表的内阻都是的， 用电压表的读数除以本身的内阻就可得到通过自身的电流了，因此，我们完全 可以把电压表当电流表来使用
×
因此，用上图所示的电路不能较准确的测量 A1 的 内阻。这时候我们可以把电阻的电流 表 A2 当做电压表来使用，电流表 A2 两端的电压可以由其示数和内阻推算出来，A2 两端的电压也就是 A1 两端的电压这样就可以较准确的测量出 A1 的内阻了。
