第 1 页 共 1 页恒定电流 五一、小量程电流表改装成电压表 1、实验目的:(1)知道用“半偏法”测电流表内阻的原理;(2)会根据实验原理选择实验所需器材;(3)把小量程的电流表改装为电压表,并把改装后的电压表与标准电压表进行校对。
2、实验原理:一个电流表有二个重要参量,即I g 和R g ,其额定电压为U g =I g R g ,由于I g 很小(几百微安~几十毫安),U g 通常为几百欧姆,故U g 比较小.为测量较大的电压值,可在电流表上串联一个大阻值的电阻R ,把R 作为电流表内阻的一部分,这样的电流表就可分担较大的电压,改装后作为电压表使用.如图1所示. 3、实验器材电流表(表头)、电位器(4.7k Ω)、变阻器(0~50Ω)、电阻箱(0~9999.99Ω)、电源、开关(两个)、标准电压表(量程与改装后的电压表量程相同)及导线若干. 4、实验步骤(1)测量电流表的内电阻R g先按如图2所示电路图连接电路,断开S 2,接通S l ,把电位器R 由最大阻值逐渐向阻值变小进行调节,使电流表的指针达到满偏为止,这时电位器R 的阻值不得再调整,接通S 2,调整电阻箱R ′的阻值,使电流表的指针恰好偏转到满偏的一半,读出电阻箱R ′的阻值,就是电流表的内电阻R g 。
(2)将电流表改装为电压表①改装量程为2V 的电压表,按公式R x =gI U-R g ,计算分压电阻R x 的值. ②按图4把电流表和电阻箱串联起来,选用电阻箱的阻值等于分压电阻R x 的值. ③改装后的电压表表盘的刻度值,按公式U =mI I ·U m 来计算.其中U m 是改装后电压表的量程.(3)改装后的电压表跟标准电压表核对 ①按图3连接电路.②闭合开关S ,调整滑动变阻器滑片,使改装的电压表的读数分别是0.5V 、1.0V 、1.5V 、2.0V 等,看标准电压表的读数是否与它一致.③改装的电压表的读数是满刻度U m 时,看标准电压表的读数U 0,计算满刻度时的百分误差。
电表改装的两种情况一、把电流表G 改装成电压表(1)电流表改装成电压表的原理:将电流表的示数根据欧姆定律U g =I g R g换算成电压值,可直接用于测电压,只是量程U g 很小。
如果给小量程电流表串联一个分压电阻,就可以用来量度较大的电压。
因此电压表实际上就是一个串联了分压电阻的电流表,如图1所示。
(2)分压电阻的计算:由U =I g R g +I g R 解得g g R I U R -=,因为电压扩大量程的倍数g U U n =,所以R =(n -1)R g 。
需要说明的是,通过表头的满偏电流并没有改变,加在表头两端的最大电压也没有改变,仍是U g =I g R g ,但改装成的电压表的最大电压增大了,所以表的刻度盘要改换,原来是0~I g R g ,现在要换成0~(I g R g +I g R ),即每个刻度处的电流数要换成对应的总电压数IR g +IR 。
二、电流表G 改装成大量程电流表(1)电流表改装的原理:给小量程电流表并联一个分流电阻,就可以用来量度较大的电流,即扩大了电流表的量程,如图2所示。
(2)分流电阻的计算:由并联电路的特点U g =I g R g =(I -I g )R ,解得1-=-=gg g g g I I R I I R I R ,因为电流扩大量程的倍数g I I n =,所以1-=n R R g 。
与改装电压表一样,刻度盘也要由原来指示的通过电流表G 的电流换成指示电流表A 的电流。
典例剖析 一灵敏电流计,它的电阻是12 Ω,指针每偏转一格指示2 mA ,现在把它改装成电流表,使它的指针每偏转一格指示1 A ,那么,分流电阻多大?如果改装成电压表,使它的指针每偏转一格指示1 V ,则分压电阻多大?【思路剖析】(1)如何改装成电流表?刻度盘如何改换?(2)如何改装成电压表?刻度盘如何改换?。
电流表改装的基本原理和方法一、电流表基本原理电流表是一种用于测量电流大小的仪器,根据安培定律,电流表的基本原理是利用电磁感应的原理来测量电流。
当电流通过电流表的线圈时,会产生磁场,磁场的大小与电流的大小成正比。
电流表中的指针或数字显示器会根据线圈所产生的磁场大小来显示电流的大小。
二、电流表改装的原因电流表改装是为了满足特定需求而对电流表进行改装,常见的原因有以下几个:1. 扩大测量范围:原始的电流表可能只能测量较小范围的电流,通过改装可以扩大测量范围,使其能够测量更大范围的电流。
2. 提高精度:原始的电流表可能精度不够高,通过改装可以提高其测量精度,使其更加准确。
3. 增加功能:通过改装可以给电流表增加其他功能,例如温度测量、电压测量等。
三、电流表改装的方法电流表改装的方法有多种,下面介绍几种常见的方法:1. 串联电阻法:通过在电流表的线路中串联一个合适的电阻,可以扩大电流表的测量范围。
电阻的阻值应根据实际测量需求来选择,一般可以根据电流表的量程和电阻的阻值来计算得出。
2. 并联电阻法:通过在电流表的线路中并联一个合适的电阻,可以提高电流表的测量精度。
电阻的阻值应根据实际测量需求来选择,一般可以根据电流表的精度要求和电阻的阻值来计算得出。
3. 增加放大器:通过在电流表的线路中增加放大器,可以扩大电流表的测量范围和提高测量精度。
放大器可以根据实际需求选择合适的型号和参数。
4. 增加传感器:通过在电流表的线路中增加传感器,可以实现电流表的其他功能,例如温度测量、电压测量等。
传感器的选择应根据实际需求来确定,一般可以选择与电流表兼容的传感器。
四、电流表改装的注意事项1. 改装前需要仔细了解电流表的原理和性能参数,确保改装的方法和改装后的效果符合实际需求。
2. 改装过程中要注意安全,避免电流过大或其他意外情况导致损坏或危险。
3. 改装后需要进行测试和校准,确保改装后的电流表能够正常工作和准确测量。
总结:电流表改装是为了满足特定需求而对电流表进行改装,其基本原理是利用电磁感应的原理来测量电流。
电流表改装成电压表引言电流表和电压表是电子测量仪器中常用的两种类型。
电流表用于测量电路中的电流,而电压表用于测量电路中的电压。
然而,在某些情况下,我们可能需要将电流表改装为电压表,以便更方便地进行电路测试和测量。
在本文中,我们将讨论如何将电流表改装为电压表,并给出一个基于Markdown文本格式的改装指南。
改装步骤步骤一:了解电流表结构在开始改装之前,我们需要先了解电流表的结构和原理。
电流表通常由一个电流传感器和一个指针或数字显示器组成。
电流传感器通过测量电路中的电流转换为相应的机械或电子信号,进而通过指针或数字显示器显示出来。
了解电流表的结构和工作原理有助于我们更好地进行改装。
步骤二:修改电路连接改装电流表为电压表的第一步是修改电路连接。
将电流表原本的电路连接方式更改为适用于电压测量的连接方式。
一般来说,电流表通常通过测量电路中的电压降来间接测量电流。
因此,我们需要将电流表的电路改为直接测量电路中的电压。
具体的连接方式可以根据电流表的不同型号和具体要求进行调整。
步骤三:更改量程和精度设置改装电流表为电压表后,我们还需要对量程和精度进行相应的设置和调整。
电流表的量程通常是根据电流范围来设计的,而改装后的电压表需要根据电压范围来进行设置。
同时,精确度也需要重新校准和调整,以确保测量结果的准确性。
步骤四:校准和测试改装完成后,我们需要对改装后的电压表进行校准和测试,以确保其准确性和可靠性。
首先,我们可以使用已知电压来源,比如标准电压源或多米尼克电池进行测试。
将已知电压输入改装后的电压表,然后与已知电压进行比较,对改装后的电压表进行校准和调整。
在校准过程中,我们可以根据误差进行适当的调整,以提高测量结果的准确性。
结论通过以上步骤,我们可以将电流表改装成电压表,以适应不同的测量需求。
改装包括修改电路连接、更改量程和精度设置以及校准和测试。
通过这些步骤,我们可以将电流表转换为电压表,从而更方便地进行电路测试和测量。
改装电流表的原理
电流表原理的改装是通过对电流表的结构或元件进行修改,使之具备特定的功能或适用特定的工作环境。
改装电流表的原理可以分为以下几个方面:
1. 电流测量范围的改装:原始的电流表可能只能测量较小范围的电流,通过改变电流表的内部电路或电流互感器,可以扩大电流测量范围。
例如,增加外置的电阻或切换不同的量程档位,可以使电流表能够测量更大的电流。
2. 驱动电压的改装:电流表通常需要外部的驱动电压来工作,通过改装可以修改驱动电压的方式或者使用不同的驱动电压。
例如,可以改装为使用交流驱动电压,以适应交流电流的测量需求。
3. 显示方式的改装:原始的电流表可能采用指针式显示,可以通过改装为数字显示或者液晶显示,以提供更直观、精确的电流数值。
4. 电流表的形状和尺寸的改装:电流表的形状和尺寸可以根据特定应用的需求进行改装,例如改装为便携式电流表或嵌入式电流表,以适应不同的使用场景。
5. 防护措施的改装:电流表通常需要采取防护措施,以保护使用者和仪器本身的安全。
可以通过改装增加内部保险丝、电流保险装置等,提高电流表的安全性能。
总之,改装电流表的原理是通过对电流表的结构、内部电路或其他部件进行修改,以满足特定的功能或适应特定的工作环境要求。
电流表和电压表的改装
今天,电流表和电压表是研究测量电流和电压的重要工具。
由于科技的不断发展,现在的电流表和电压表越来越受到重视。
但是,它们的性能仍然不足以满足当前的应用需求,因此,改装成新的电流表和电压表变得尤为重要。
改装旨在提高电流表和电压表的性能。
在改装之前,首先要做的就是检查原有仪表,比如测量范围、精确度、可靠性、抗干扰能力等,看是否符合新设备的要求。
如果符合,可以进行下一步改装,否则要重新检查仪表。
改装的主要步骤包括:1)改造原有仪表,结合新的功能安装新
的元件和控制器;2)重新调整仪表的功能,使其能够满足新的应用
需求;3)更新仪表的外观,保证仪表的稳定性和可靠性;4)更新仪表的软件,提高测量精度,使仪表能够满足新的应用环境。
完成改装以后,要对新仪表进行系统性检测,包括:1)测试仪
表的功能,包括测量范围、精确度、可靠性、抗干扰能力等;2)测
试仪表的安装过程,确保仪表的安装质量;3)测试仪表的软件更新
情况,确保仪表的稳定性和可靠性;4)测试仪表的外观,看是否符
合新的应用环境。
电流表和电压表的改装是一项较为复杂的工作,因此在改装前一定要仔细审查,以确保改装效果良好。
通过正确的改装,可以更好地发挥电流表和电压表的性能,更好地满足当前的应用需求。
在未来的发展中,电流表和电压表的改装将成为一个重要的议题,
因为随着技术的不断发展,对电流表和电压表的要求也在不断提高。
因此,未来的改装必须考虑到新的技术,使电流表和电压表能够满足不断变化的需求。
电流表 电压表的改装一、电流计的原理和主要参数①电流计是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的,且指针偏角θ与电流强度I 成正比,即θ=kI ,故表的刻度是均匀的。
②电流计的主要参数有——表头内阻R g :即电流表线圈的电阻;满偏电流I g :即电流计允许通过的最大电流值,此时指针达到满偏;满偏电压U g :即指针满偏时,加在表头两端的电压,故U g =I g R g二、电压表和电流表的改装原理改装后的电压表或电流表,虽然量程扩大了,但通过电流计的最大电流或加在电流表两端的最大电压仍为电流计的满偏电流I g 和满偏电压U g ,只是由于G 改装成电流表 G 改装成电压表原理图原理 并联分流 串联分压 串联(并联)的电阻IgRg =(I -Ig)R故1I -I I gg -==n R R R g g 并U =Ig(Rg +R)故g g R n R R )1(I Ug-=-=串改装后电表总内阻n R R g=总,量程扩大的倍数越高,并联阻值越小。
g nR R =总,量程扩大的倍数越高,串联的电阻值越大。
1、如图所示的甲、乙两个电路,都是由一个灵敏电流计G 和一个变阻器R 组成,它们中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是( )A .甲表是电流表,R 增大时量程增大B .甲表是电流表,R 增大时量程减小C .乙表是电压表,R 增大时量程减小D .上述说法都不对2、(多选)如图所示,四个相同的表头分别改装成两个电流表和两个电压表。
电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,把它们按如图所示接入电路,则( )A.电流表A1的读数大于电流表A2的读数B.电流表A1的偏转角小于电流表A2的偏转角C.电压表V1的读数等于电压表V2的读数D.电压表V1的偏转角等于电压表V2的偏转角3、如图是有两个量程的电压表,当使用a、b两个端点时,量程为0~10 V,当使用a、c两个端点时,量程为0~100 V.已知电流表的内阻Rg 为500 Ω,满偏电流Ig为1 mA,则电阻R1、R2的值( )A.9500Ω;90000ΩB.90000Ω;9500ΩC.9500Ω;9000ΩD.9000Ω;9500Ω4、有一只满偏电流I g=5 mA、内阻R g=400 Ω的电流表G。

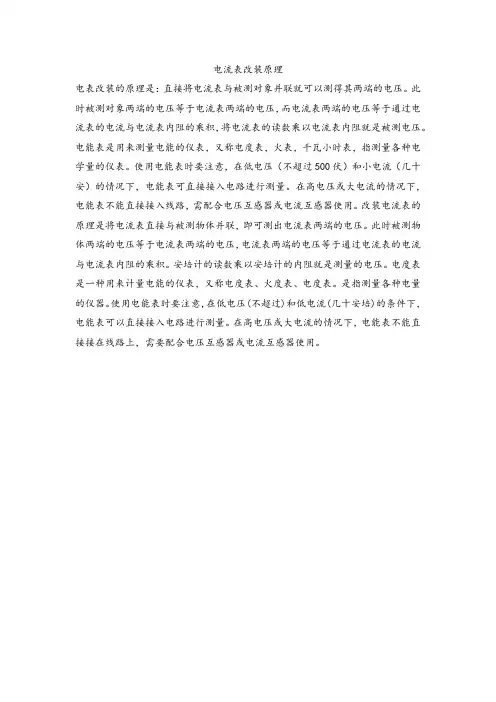

电流表改装原理
电表改装的原理是:直接将电流表与被测对象并联就可以测得其两端的电压。
此时被测对象两端的电压等于电流表两端的电压,而电流表两端的电压等于通过电流表的电流与电流表内阻的乘积,将电流表的读数乘以电流表内阻就是被测电压。
电能表是用来测量电能的仪表,又称电度表,火表,千瓦小时表,指测量各种电学量的仪表。
使用电能表时要注意,在低电压(不超过500伏)和小电流(几十安)的情况下,电能表可直接接入电路进行测量。
在高电压或大电流的情况下,电能表不能直接接入线路,需配合电压互感器或电流互感器使用。
改装电流表的原理是将电流表直接与被测物体并联,即可测出电流表两端的电压。
此时被测物体两端的电压等于电流表两端的电压,电流表两端的电压等于通过电流表的电流与电流表内阻的乘积。
安培计的读数乘以安培计的内阻就是测量的电压。
电度表是一种用来计量电能的仪表,又称电度表、火度表、电度表。
是指测量各种电量的仪器。
使用电能表时要注意,在低电压(不超过)和低电流(几十安培)的条件下,电能表可以直接接入电路进行测量。
在高电压或大电流的情况下,电能表不能直接接在线路上,需要配合电压互感器或电流互感器使用。
四、实验内容和步骤:
1、测定待改装表的电阻Rg连线图及步骤
调节R1,Rw, 电源电压,当标准表的读数为1mA且待改装表读数为0.5mA时,则Rg=R1 2、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的连线图及实验步骤
计算分流电阻RS的理论值,校对量程,记录分流电阻RS的实际值
校对其他整刻度,让改装表的指针对准相应刻度,从标准表读数
3、将量程为Ig=1mA毫安表的量程扩大为V=10V的电压表的连线图及实验步骤
计算分压电阻R m的理论值,校对量程,记录分流电阻R m的实际值
校对其他整刻度:让改装表指针对齐刻度,读标准表的读数
4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤
调节中值电阻,调节V=1.5v,表头满偏
R3+Rw+Rg=1500欧
标定欧姆表的刻度。
电流表改装的基本原理和方法一、基本原理电流表是用来测量电路中电流大小的仪器,改装电流表的基本原理是通过改变电流表的量程来适应不同电流范围的测量需求。
通常电流表有两种类型:指针式电流表和数显式电流表。
指针式电流表的原理是利用电流通过线圈产生的磁场与磁铁相互作用,使得指针偏转,从而指示电流的大小。
改装指针式电流表的方法是通过更换电流表的量程电阻来改变电流表的量程。
例如,当需要测量较小的电流时,可以将原来的量程电阻更换为较大的电阻,使得电流表的量程增大。
数显式电流表的原理是利用电流通过电阻产生的电压与参考电压进行比较,从而得到电流的大小,并在数码显示屏上显示。
改装数显式电流表的方法是通过调节参考电压或改变数显电路的放大倍数来改变电流表的量程。
这种方法更加灵活,可调节范围更大。
二、改装方法1. 确定测量范围:首先需要确定需要测量的电流范围,根据电流范围的大小选择合适的电流表。
2. 拆卸电流表:将电流表从电路中拆卸下来,注意标记好电路的连接情况,以便后续安装时能够正确连接。
3. 更换量程电阻:对于指针式电流表,可以通过更换电流表的量程电阻来改变量程。
量程电阻一般位于电流表的背面,可以打开电流表的外壳,将原来的量程电阻取下并更换为合适的电阻。
更换时要注意电阻的阻值和功率要与原来的电阻相匹配。
4. 调节参考电压或放大倍数:对于数显式电流表,可以通过调节参考电压或改变数显电路的放大倍数来改变量程。
具体方法可以参考电流表的说明书或咨询专业人士。
5. 安装电流表:将改装好的电流表重新安装到电路中,注意将电路正确连接。
确保连接的稳固和接触良好。
6. 测试校准:改装完成后,需要进行测试和校准以确保电流表的准确性。
可以使用已知电流值的电源和负载进行测试,通过与标准值的比较来校准电流表。
三、注意事项1. 在进行电流表的改装时,需要确保自身具备一定的电路知识和操作能力,以免发生意外或损坏电流表。
2. 改装电流表时要注意选择合适的电流表和电阻,以确保测量的准确性和安全性。
电流表改装知识点总结一、电流表的原理和结构电流表是一种用来测量电流的仪器,通过测量电流大小来显示在刻度盘上,电流表的原理是利用电磁感应定律和焦耳定律。
当电流通过电流表的线圈时,产生的磁场会使磁铁转动,进而指示出电流大小。
电流表的结构主要由线圈、磁铁、刻度盘和动铁组成。
二、电流表改装的原因电流表因为其所具有的灵敏度和精准度,在电子、电气和通讯等领域得到广泛应用。
但是有时候我们需要根据实际需求来改装电流表,让其适应不同的使用环境和工作要求。
电流表改装的原因主要有以下几点:1. 需要增加电流表的测量范围,使其适用于更大的电流测量;2. 需要增加电流表的灵敏度,使其可以测量更小的电流;3. 需要改变电流表的显示方式,如数字化显示、报警功能等;4. 需要增加电流表的耐久性和稳定性,使其在恶劣环境下仍能正常工作。
三、电流表改装的方法和技术电流表改装的方法和技术主要包括以下几点:1. 通过改变线圈的匝数和材料来增加电流表的测量范围;2.通过增加电流表的灵敏度电阻来增加电流表的灵敏度;3.通过改变指针和刻度盘的结构和材料来改变电流表的显示方式;4.通过加装保护装置和稳定器来增加电流表的稳定性和耐久性。
四、常见的电流表改装技术1. 增加电流表的测量范围方法:改变线圈的匝数和材料方案:通过增加线圈的匝数和采用导磁性更好的材料来增加电流表的测量范围,使其可以测量更大的电流。
2. 增加电流表的灵敏度方法:增加灵敏度电阻方案:通过增加灵敏度电阻来增加电流表的灵敏度,使其可以测量更小的电流。
3. 改变电流表的显示方式方法:改变指针和刻度盘的结构和材料方案:通过改变指针和刻度盘的结构和材料,如采用数字显示、LED等方式,来改变电流表的显示方式,让其更加直观和便于观测。
4. 增加电流表的稳定性和耐久性方法:加装保护装置和稳定器方案:通过加装保护装置和稳定器来增加电流表的稳定性和耐久性,使其可以在恶劣环境下正常工作。
五、实际应用案例分析1. 某厂生产线上的电流表需要测量更大范围内的电流,但原有的电流表测量范围不足,需要改装电流表以适应实际工作需求。
“小量程”的电流表改装成“大量程”的电压表、电流表 前言:常用电流表和电压表都是由小量程的电流表(也叫表头)改装而成的。
从电路的角度看,表头就是一个电阻,同样遵从欧姆定律。
表头与其它电阻的不同在于:通过表头的电流是可以从刻度盘上读出来的。
下面对表头和电压表、电流表的改装情况做系统介绍:一、关于“小量程电流表(也叫表头)”:1、表头的作用:能测量微小电流和电压。
2、表头有三个参量,分别是:(1)内阻Rg :即表头的电阻;(2)满偏电流I g :也是表头允许通过的最大电流。
(3)满偏电压Ug: 是表头通过满偏电流时,加在表头两端的电压。
也是允许加在表头两端的最大电压。
三者的关系满足欧姆定律,有:Ug=I gRg3、注意:(1)表头的满偏电压Ug 和满偏电流Ig 一般都比较小。
(2)通过表头的实际电流I 和加在表头两端的实际电压U 满足欧姆定律:U=IRg(3)通过表头的电流I 并不总等于Ig ,I 可在0-Ig 之间变化,相应的加在表头两端的电压U 也并不总等于Ug ,U 也在0-Ug 之间变化,只有I=Ig 时,才有U=Ug ,Ug=IgRg二、关于“电压表的改装”1、改装目的:测量较大的电压时,需要把量程较小的表头改装成量程较大的电压表。
(电压表可以看做一个电压可读的“大电阻”)2、改装方法:在表头串联一个阻值较大的电阻(量程扩大倍数越高,串联电阻的阻值越大)3、 改装原理:串联电路有分压作用4、改装电路图:5、 分压电阻的计算:(设改装后量程为U )(1)计算思路:把电流为I g 时,总电压为U ,表头内阻为R g 视为已知条件求解;(2)常用关系式:U=I g (R+R g ) 或R=U R R g /U g =(U-U g )R g /U g(3)计算结果:g R I U R -=g gg -I R I U R g =或:为量程扩大倍数)(或:n )1-n ()1(g g g R R U U R =-= 6、改装后的电压表内阻的计算: R v =R+R g 或R V =U/I g7、改装后改变表盘刻度的方法:把表盘刻度值扩大g gR R R +倍或gU U 倍改成相应的电压值。
大学物理实验-电流表改装实验报告大学物理实验-电流表改装实验报告一、实验目的了解电表改装的原理和方法二、实验原理:1、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为I=10mA的电流表的原理图及理论计算公式Rs=IgRgIIg=Rgn1n=I为电流扩大倍数,Rg可以在微安表上找到。
其次校准分流Ig将标准表调到5.00mA,同时改装表应指向满刻度(这时可能需要改变分流电阻),电阻Rs,记下实际分流电阻,最后校准改装表的等级;分5段逐点校准,填入数据记录表,“下行”指电表读数由高到低逐点进行校准,“上行”则相反。
2、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为V=10V的电压表的原理图及理论计算公式先计算分压电阻Rm:Rm=URg,IgU为改装后电压量程。
再校准分压电阻Rm:将标准表调到10.00V,同时改装表则调到满刻度(可改变分压电阻Rm),同时记下实际分压电阻;最后按照数据记录表校准改装表的等级。
3、将1mA量程的待改装电流表改装为串连分压式欧姆表的原理图及理论叙述取U=1.5V,将Rx短路,调节Rw,使毫安表正好指向1mA,这时Rw+R3+Rx=1500。
:当Rx=1500时,毫安表读数为0.5mA,这一电阻成为“中值电阻”R中=Rw+R3+Rx=1500。
然后按照数据记录表定的Rx值标定表面刻度,从而可见,欧姆表的刻度是反向的:1mA处为0;0mA处为∞。
以I为纵坐标,Rx 为横坐标作IRx图并连成光滑曲线。
三、实验仪器:改装电表集成箱(电流表头,标准电流表,标准电压表,电阻箱,电源,单刀双掷开关,导线等四、实验内容和步骤:1、测定待改装表的电阻Rg连线图及步骤调节R1,Rw,电源电压,当标准表的读数为1mA且待改装表读数为0.5mA时,则Rg=R12、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的连线图及实验步骤计算分流电阻RS的理论值,校对量程,记录分流电阻RS的实际值校对其他整刻度,让改装表的指针对准相应刻度,从标准表读数3、将量程为Ig=1mA毫安表的量程扩大为V=10V的电压表的连线图及实验步骤计算分压电阻Rm的理论值,校对量程,记录分流电阻Rm的实际值校对其他整刻度:让改装表指针对齐刻度,读标准表的读数4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤调节中值电阻,调节V=1.5v,表头满偏R3+Rw+Rg=1500欧标定欧姆表的刻度五、数据记录:组号:;姓名1、待改装表的电阻Rg=420Ω2、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的实验数据原电流表量程:Ig=_1_mA改装后量程:I=_10_mA=__49.00___Ω理论分流电阻:Rs=46.67Ω实际分流电阻:RS校对改装电流的数据:改装表理论读数/mA标准表读数/mA下行(读数减少)上行(读数增加)平均(3位小数)ΔI=(I-I理论)/mA2.0002.0202.0202.0200.0204.0004.0404.0204.0300.0306.0005.960 5.9705.965-0.0358.0007.9607.9707.965-0.03510.00010.0009.9709.985-0.0153、将毫安表的扩大电压表的数据:原电流表量程:Ig=_1__mA改装后量程:U=10_V理论分压电阻:Rm=9580__Ω实际分压电阻:Rm=9490_Ω校对改装电压的数据:改装表理论读数/V标准表读数/V下行(读数减少)上行(读数增加)平均(3位小数)ΔU=(U-U理论)/V2.0002.0202.0202.0200.0204.0004.0804.0404.0600.0606.0006.0006 .0106.0050.0058.0008.0408.0608.0500.05010.00010.00010.0202*.0100.0 104、改装欧姆表的数据:中值电阻:1500;工作电压:10V按下表给定的Rx值标定表面刻度:Rx/ΩI/mA0100202*0040050070010001500202*3000400070001.000.940.880. 830.790.750.680.600.500.420.330.270.18六、数据处理:1将数据按要求处理后,用坐标纸或计算机画出改装电流表的校准曲线(ΔI-I图),并按公式确定改装表的等级;0.10-0.1-0.2-0.3-0.4246810E=0.35为0.5级2、用坐标纸或计算机画出ΔU-U校准曲线。
指针式电流表都是由灵敏电流计改装而来的。
灵敏电流计即使灵敏度再高,通过的电流最多不超过30微安,而学生用电流表测得的电流强度都是0.6A,或者3A,远远超出最大值。
电流表既要让电路上的全部电流通过,又不允许通过线圈的电流超过安全限度。
电流表是与被测用电器串联的,所以改装时要分流。
将灵敏电流计与一个阻值较小的电阻并联,这样就会使大部分电流通过电阻,小部分经过表头。
这时将表头标上新的刻度,就可以了。
改装大小所需电阻阻值有个公式:R1=R/[(I1/I)-1],其中R1是改装时所需的电阻阻值,R是灵敏电流计的线圈阻值,I1是改装后电流表最大量程,I 是灵敏电流计最大量程。
学生用电流表有两个量程,也就是有两个电阻;指针式万用表上的量程选择实际是电位器。
