电压表和电流表的改装-课件

电流表 电压表的改装一、电流计的原理和主要参数①电流计是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

②电流计的主要参数有——表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流计允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g二、电压表和电流表的改装原理改装后的电压表或电流表，虽然量程扩大了，但通过电流计的最大电流或加在电流表两端的最大电压仍为电流计的满偏电流I g 和满偏电压U g ，只是由于G 改装成电流表 G 改装成电压表原理图原理 并联分流 串联分压 串联（并联）的电阻IgRg ＝(I －Ig)R故1I -I I gg -==n R R R g g 并U ＝Ig(Rg ＋R)故g g R n R R )1(I Ug-=-=串改装后电表总内阻n R R g=总,量程扩大的倍数越高，并联阻值越小。

g nR R =总,量程扩大的倍数越高，串联的电阻值越大。

1、如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对2、（多选）如图所示，四个相同的表头分别改装成两个电流表和两个电压表。

电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按如图所示接入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角小于电流表A2的偏转角C．电压表V1的读数等于电压表V2的读数D．电压表V1的偏转角等于电压表V2的偏转角3、如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V．已知电流表的内阻Rg 为500 Ω，满偏电流Ig为1 mA，则电阻R1、R2的值( )A．9500Ω；90000ΩB．90000Ω；9500ΩC．9500Ω；9000ΩD．9000Ω；9500Ω4、有一只满偏电流I g＝5 mA、内阻R g＝400 Ω的电流表G。

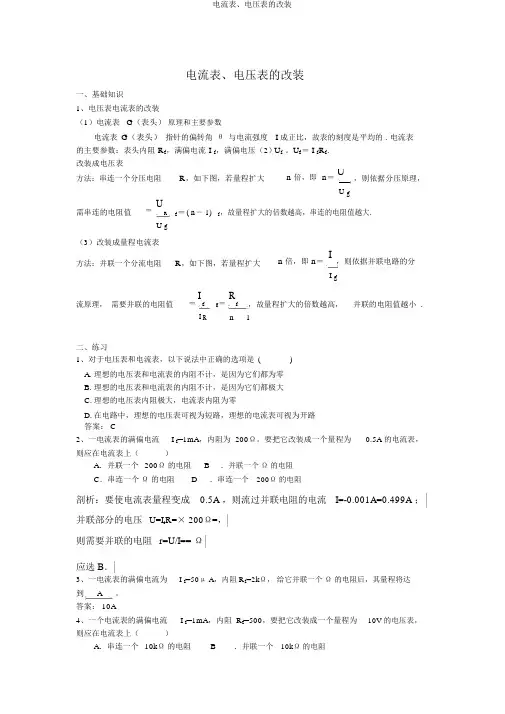

电流表、电压表的改装一、基础知识1、电压表电流表的改装（1）电流表 G （表头） 原理和主要参数电流表 G （表头） 指针的偏转角 θ 与电流强度的主要参数：表头内阻 R g ，满偏电流 I g ，满偏电压（2）改装成电压表I 成正比，故表的刻度是平均的 . 电流表U g 。

U g ＝ I g R g .方法：串连一个分压电阻R ，如下图，若量程扩大n 倍，即 n ＝U，则依据分压原理，U g需串连的电阻值＝UR g ＝ ( n－ 1) g ，故量程扩大的倍数越高，串连的电阻值越大.RRRU g（3）改装成量程电流表方法：并联一个分流电阻R ，如下图，若量程扩大n 倍，即 n ＝ I，则依据并联电路的分I g流原理， 需要并联的电阻值＝Igg ＝Rg，故量程扩大的倍数越高，并联的电阻值越小 .RI R Rn1二、练习1、对于电压表和电流表，以下说法中正确的选项是 ()A. 理想的电压表和电流表的内阻不计，是因为它们都为零B. 理想的电压表和电流表的内阻不计，是因为它们都极大C. 理想的电压表内阻极大，电流表内阻为零D. 在电路中，理想的电压表可视为短路，理想的电流表可视为开路答案： C2、一电流表的满偏电流 I g =1mA ，内阻为 200Ω。

要把它改装成一个量程为 0.5A 的电流表，则应在电流表上（）A ．并联一个 200Ω的电阻 B．并联一个Ω的电阻C ．串连一个Ω的电阻D．串连一个 200Ω的电阻剖析：要使电流表量程变成 0.5A ，则流过并联电阻的电流 I=-0.001A=0.499A ；并联部分的电压 U=I gR=× 200Ω=，则需要并联的电阻 r=U/I== Ω 应选 B ．3、一电流表的满偏电流为 I g =50μ A ，内阻 R g =2k Ω， 给它并联一个Ω的电阻后，其量程将达到A。

答案： 10A4、一个电流表的满偏电流 I g =1mA ，内阻 R g =500，要把它改装成一个量程为10V 的电压表，则应在电流表上（）A ．串连一个 10k Ω的电阻B．并联一个 10k Ω的电阻C．串连一个Ω的电阻D．并联一个Ω的电阻剖析：把电流表改装成电压表，需要串连一个分压电阻，串连电阻阻值为：Ω；应选： C．5、将内阻分别为100Ω和 80Ω，满偏电流同样的两电流表，经过串连不一样的电阻改装成量程同样的电压表，两电压表内阻之比为。
