专题25 电流表和电压表的改装➢ 知识点剖析1.小量程的电流表G （表头）表头的三个主要参数①内阻R g ：小量程电流表G 的电阻；②满偏电流I g ：小量程电流表G 指针偏转到最大刻度时的电流； ③满偏电压U g ：小量程电流表G 通过满偏电流时，加在它两端的电压；根据部分电路欧姆定律可知，满偏电流I g 、内阻R g 、满偏电压U g 满足关系：U g =I g R g 注意：灵敏电流计的满偏电流I g 、满偏电压U g 一般比较小，若通过电流计的电流大于Ig ，电流表会被烧坏2.小量程电流表改装成电压表或大量程电流表（1）将满偏电压为U g 、内阻为R g 的小量程电流表改装成量程为U 的电压表，需要串联一个电阻。

（2）将满偏电流为I g 、内阻为R g 的小量程电流表改装成量程为I 的电流表，需要并联一个电阻。

（3）小量程电流表改装成电压表或大量程电流表的比较：改装成电压表改装成电流表内部电路作用 分压分流改装时需要串联或并联的电阻的阻值 ()g g U I R R =+ggUR R I =- ()'g g g I R I I R =-'g g g I R R I I =- 电表的总内阻V g R R R =+''g A gR R R R R =+注意：关于电表改装的几点说明1.电表改装实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻R g即可。

2.无论表头改装成电压表还是电流表，它的三个参量U g、I g、R g是不变的。

3.改装后的电压表量程越大，则内阻越大；改装后的电流表量程越大，则内阻越小。

➢例题赏析1．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时电路中R接入电路的电阻______，油量表的示数______（填“变大”、“变小”或“不变”）。

【答案】变大变小【解析】[1][2]由图可知，当油量减少时，浮标下降，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，根据UIR=可知，电路中的电流变小，即油量表的示数变小。

电流表和电压表的改装
今天，电流表和电压表是研究测量电流和电压的重要工具。

由于科技的不断发展，现在的电流表和电压表越来越受到重视。

但是，它们的性能仍然不足以满足当前的应用需求，因此，改装成新的电流表和电压表变得尤为重要。

改装旨在提高电流表和电压表的性能。

在改装之前，首先要做的就是检查原有仪表，比如测量范围、精确度、可靠性、抗干扰能力等，看是否符合新设备的要求。

如果符合，可以进行下一步改装，否则要重新检查仪表。

改装的主要步骤包括：1）改造原有仪表，结合新的功能安装新
的元件和控制器；2）重新调整仪表的功能，使其能够满足新的应用
需求；3）更新仪表的外观，保证仪表的稳定性和可靠性；4）更新仪表的软件，提高测量精度，使仪表能够满足新的应用环境。

完成改装以后，要对新仪表进行系统性检测，包括：1）测试仪
表的功能，包括测量范围、精确度、可靠性、抗干扰能力等；2）测
试仪表的安装过程，确保仪表的安装质量；3）测试仪表的软件更新
情况，确保仪表的稳定性和可靠性；4）测试仪表的外观，看是否符
合新的应用环境。

电流表和电压表的改装是一项较为复杂的工作，因此在改装前一定要仔细审查，以确保改装效果良好。

通过正确的改装，可以更好地发挥电流表和电压表的性能，更好地满足当前的应用需求。

在未来的发展中，电流表和电压表的改装将成为一个重要的议题，
因为随着技术的不断发展，对电流表和电压表的要求也在不断提高。

因此，未来的改装必须考虑到新的技术，使电流表和电压表能够满足不断变化的需求。

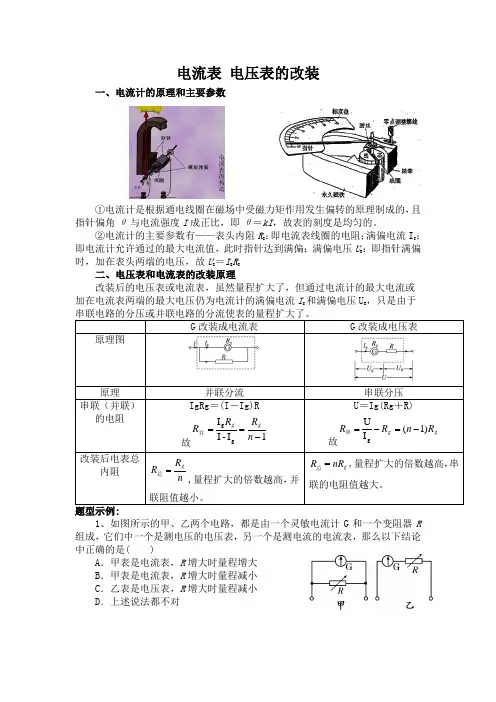

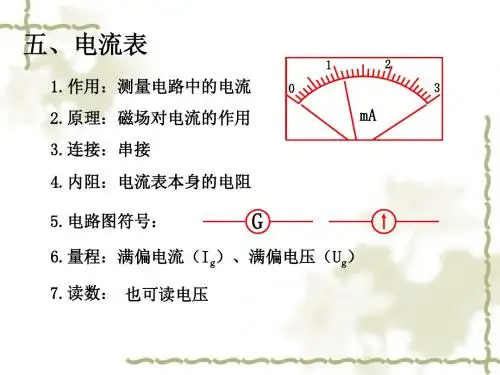

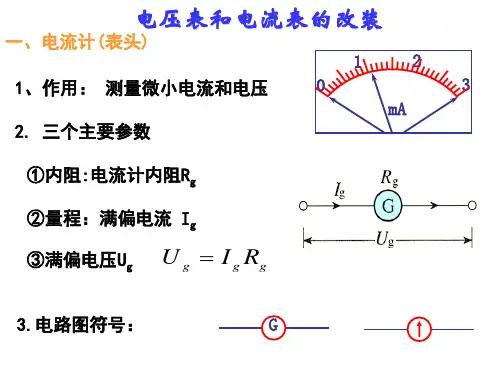

电流表 电压表的改装一、电流计的原理和主要参数①电流计是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

②电流计的主要参数有——表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流计允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g二、电压表和电流表的改装原理改装后的电压表或电流表，虽然量程扩大了，但通过电流计的最大电流或加在电流表两端的最大电压仍为电流计的满偏电流I g 和满偏电压U g ，只是由于G 改装成电流表 G 改装成电压表原理图原理 并联分流 串联分压 串联（并联）的电阻IgRg ＝(I －Ig)R故1I -I I gg -==n R R R g g 并U ＝Ig(Rg ＋R)故g g R n R R )1(I Ug-=-=串改装后电表总内阻n R R g=总,量程扩大的倍数越高，并联阻值越小。

g nR R =总,量程扩大的倍数越高，串联的电阻值越大。

1、如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对2、（多选）如图所示，四个相同的表头分别改装成两个电流表和两个电压表。

电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按如图所示接入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角小于电流表A2的偏转角C．电压表V1的读数等于电压表V2的读数D．电压表V1的偏转角等于电压表V2的偏转角3、如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V．已知电流表的内阻Rg 为500 Ω，满偏电流Ig为1 mA，则电阻R1、R2的值( )A．9500Ω；90000ΩB．90000Ω；9500ΩC．9500Ω；9000ΩD．9000Ω；9500Ω4、有一只满偏电流I g＝5 mA、内阻R g＝400 Ω的电流表G。

把电流表改装成电压表_电压表和电流表
的改装

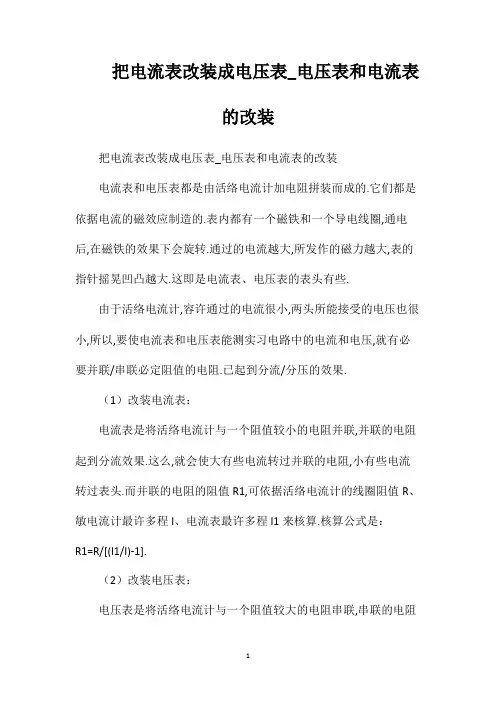

把电流表改装成电压表_电压表和电流表的改装

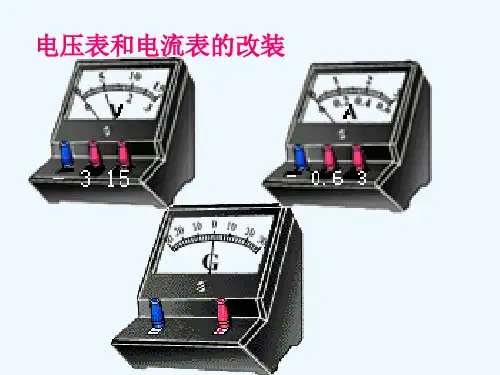

电流表和电压表都是由活络电流计加电阻拼装而成的.它们都是依据电流的磁效应制造的.表内都有一个磁铁和一个导电线圈,通电后,在磁铁的效果下会旋转.通过的电流越大,所发作的磁力越大,表的指针摇晃凹凸越大.这即是电流表、电压表的表头有些.
由于活络电流计,容许通过的电流很小,两头所能接受的电压也很小,所以,要使电流表和电压表能测实习电路中的电流和电压,就有必要并联/串联必定阻值的电阻.已起到分流/分压的效果.
（1）改装电流表：
电流表是将活络电流计与一个阻值较小的电阻并联,并联的电阻起到分流效果.这么,就会使大有些电流转过并联的电阻,小有些电流转过表头.而并联的电阻的阻值R1,可依据活络电流计的线圈阻值R、敏电流计最许多程I、电流表最许多程I1来核算.核算公式是：
R1=R/[(I1/I)-1].
（2）改装电压表：
电压表是将活络电流计与一个阻值较大的电阻串联,串联的电阻
起到分压效果.这么,即便两头加上比照大的电压,大有些电压都加在串联的大电阻上,表头上的电压就会很小.而串联的电阻的阻值R,可依据公式：U=Ig(Rg+R)来核算（其间,U为电压表最许多程、Rg为表头的内阻、Ig为满偏电流、R为应串联的电阻）.。

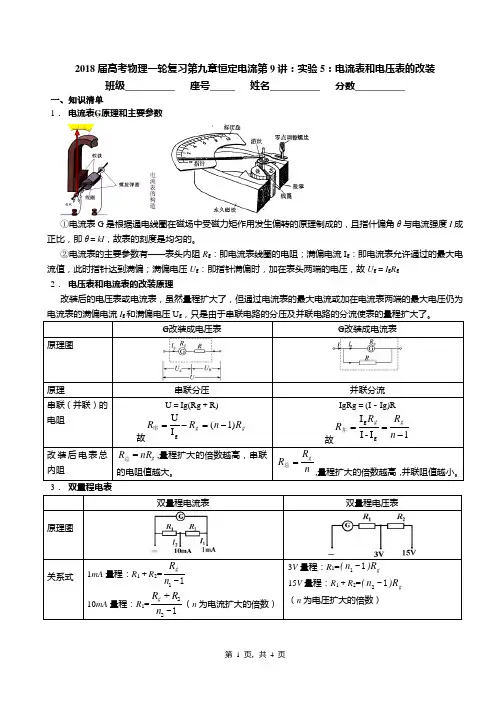

2018届高考物理一轮复习第九章恒定电流第9讲：实验5：电流表和电压表的改装班级__________ 座号_____ 姓名__________ 分数__________一、知识清单1． 电流表○G 原理和主要参数①电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。

②电流表的主要参数有——表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g 2． 电压表和电流表的改装原理改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I g 和满偏电压U g ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。

○G 改装成电压表 ○G 改装成电流表 原理图原理串联分压 并联分流 串联（并联）的电阻U ＝Ig(Rg ＋R)故g g R n R R )1(I Ug-=-=串IgRg ＝(I －Ig)R故1I -I I gg -==n R R R g g 并改装后电表总内阻g nR R =总,量程扩大的倍数越高，串联的电阻值越大。

n R R g=总,量程扩大的倍数越高，并联阻值越小。

3． 双量程电表 双量程电流表双量程电压表原理图关系式1mA 量程：R 1＋R 2=1-1n R g10mA 量程：R 1=1-22n R R g +（n 为电流扩大的倍数） 3V 量程：R 1=g R )n (1-1 15V 量程：R 1＋R 2=g R )n (1-2（n 为电压扩大的倍数）4．电流表与电压表的校正(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示．(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)示数，并计算满刻度时的百分误差，然后加以校正．5．误差分析○G改装成电压表○G改装成电流表原理图误差读数偏大读数偏小读数偏大读数偏小原因串联电阻偏小串联电阻偏大并联电阻偏大并联电阻偏小改进串联小电阻R并联大电阻并联大电阻R串联小电阻6．读数与偏角问题同一电流计改装成的电流表和电压表，读数是电压表（或电流表）实际值，偏角是通过表头的电流。

有关电流表和电压表的改装二. 知识要点：(一）电流表和电压表的改装1. 电流表以及其参数(1）我们通常所说的电流表是指灵敏电流计，由于其量程太小，一般情况下不能直接测量电流，而是用于检测有无电流和电流的方向，或作为改装量程较大的电流表和电压表的表头使用。

（2）主要参数：电流表的内阻；指针偏转到最大刻度时的电流叫作满偏电流，又叫做电流表的量程；指针偏转到最大刻度时，电流表两端的电压叫做满偏电压。

由欧姆定律可得。

2. 电压表的改装（1）电压表的改装原理将电流表的示数根据欧姆定律转化为电压值，可以直接测量电压,由于量程太小，无法直接测量较大的电压,如果给小量程的电流表串联一个分压电阻,就可以测量较大的电压,因此电流表串联一个分压电阻后就成为电压表。

图1（2）分压电阻的计算根据串联电路的分压原理有:解得分压电阻:若表示量程的扩大倍数（即）则3。

电流表改装(1）电流表的改装原理小量程的电流表测量范围较小，直接串联在电路中有可能烧坏电流表，因此需要并联一个分流电阻,就可以测量较大的电流，即扩大了电流表的量程。

（2）分流电阻的计算根据并联分流的原理有:解得应并联的分流电阻：若用表示量程的扩大倍数（即)则改装成的电流表的内阻为可见电流表的内阻很小，对于理想的电流表，其内阻可以忽略不计,串联在电路中可以看作短路。

[例1] 将量程为3.0V,内阻为的电压表改装成量程为30V的电压表，应联的电阻。

分析与解答:原来的电压表，内阻为，改装后的量程为30V。

需串联的电阻R,扩大倍数，所以.[例2] 一个电流表的内阻为，最大量程为10A，刻度盘分为100个刻度,现将其量程扩大为100A,需要联一个的电阻，此时刻度盘的每个刻度表示A，新的电流表的内阻为 .分析与解答:电流表的量程扩大，需并联一个分流电阻,原来电流表的最大量程为10A，刻度数为，改装后的量程为100A，根据欧姆定律得:并联电路的阻值：新电流表的内阻：新电流表的每个刻度值表示：（二）电表的非常规接法电表的常规接法是：电流表串联接入电路中，电压表并联接入电路中，如果没有特别声明,可把电表理想化，即认为电流表的内阻，电压表的内阻;电表的接入和取出对电路不产生影响。
