大学机械制图考试练习题及答案11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:5.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:6.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧7.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:8.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:9.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:10.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:12.[单选题]制动主缸活塞的面积为 5 ，制动液给活塞的力为 100N, 如果轮缸活塞的面积为 10答案:B解析:13.[单选题]标注尺寸的起始位置称为（ ）A)尺寸界线B)尺寸线C)尺寸基准D)尺寸数字答案:C解析:14.[单选题]表达盖类零件形状一般需要A)一个基本视图B)二个基本视图C)三个基本视图D)四个基本视图答案:B解析:15.[单选题]铸件的壁厚如果不均匀，则冷却的速度就不一样。

壁薄处（）。

一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 ;2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线 ;3、机械制图当中的汉字应写成长仿宋体;4、图样中的尺寸以㎜为单位;5、在标注直径时,在数字前面应该加φ ,在标注半径时应在数字前加 R ;6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成;7、在标注角度尺寸时,数字应水平书写;★8、机械制图中通常采用两种线宽,粗、细线的比率为 2：1 ;9、线性尺寸数字一般应注写在尺寸线的上方或左方 ;★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸 ;二、选择题1、下列符号中表示强制国家标准的是 C ;A． GB/T B． GB/Z C.GB2、不可见轮廓线采用 B 来绘制;A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是 BA．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加 CA．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是 CA．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位,默认单位是 AA．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是 C7、下列缩写词中表示均布的意思的是 CA．SR B． EQS C.C8、角度尺寸在标注时,文字一律 A 书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的 AA．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定×2、比例是指图样与实物相应要素的线性尺寸之比; ×3、2：1是缩小比例; ×4、绘制机械图样时,尽量采用1：1的比例√5、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面; √6、丁字尺与三角板随意配合,便可画出65度的倾斜线; ×7、国家制图标准规定,可见的轮廓线用虚线绘制; ×8、国家制图标准规定,各种图线的粗细相同; ×9、制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸;√10、图样中书写汉字的字体,应为长仿宋体; √11、画圆的中心线时,其交点可心是点画线的短画; ×12、当圆的直径过小时,可以用线实线来代替线点画线; √第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法;2、当直线平行于投影面时,其投影反映实长 ,这种性质叫实形性,当直线垂直投影面时,其投影为一点 ,这种性质叫积聚性,当平面倾斜于投影面时,其投影为缩短的直线原图的类似行,这种性质叫类似性;3、主视图所在的投影面称为正立投影面 ,简称正面 ,用字母 V 表示,俯视图所在的投影面称为水平投影面 ,简称水平面 ,用字母 H 表示;左视图所在的投影面称为侧立投影面简称侧面 ,用字母 W 表示;4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等 ;5、零件有长宽高三个方向的尺寸,主视图上只能反映零件的长和高 ,俯视图上只能反映零件的长和宽 ,左视图上只能反映零件的宽和高 ;★6、零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的上下左右方位,俯视图上只能反映零件的前后左右方位;7、直线按其对三个投影面的相对位置关系不同,可分为投影面的平行线、投影面的垂直线、一般位置直线 ;8、与一个投影面垂直的直线,一定与其它两个投影面平行 ,这样的直线称为投影面的垂直线 ;9、与正面垂直的直线,与其它两个投影面一定平行 ,这样的直线称为正垂线 ;10、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线 ,具体又可分为正平线、水平线、侧平线 ;11、与三个投影面都倾斜的直线称为一般位置直线 ;12、空间平面按其对三个投影面的相对位置不同,可分投影面的平行面、投影面的垂直面一般位置平面 ;13、与一个投影面平行的平面,一定与其它两个投影面垂直 ,这种平面称为投影面的平行面,具体可分为正平面、水平面、侧平面 ;14、与正面平行的平面,与其它两个投影面垂直这样的平面称为正平面 ;它的正投影反映实形;二、选择题1、下列投影法中不属于平行投影法的是 AA、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时,在该投影面上反映 AA、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时,在该投影面上反映 CA、实形性B、类似性C、积聚性4、在三视图中,主视图反映物体的 BA、长和宽B、长和高C、宽和高5、主视图与俯视图 AA、长对正B、高平齐C、宽相等6、主视图与左视图 BA、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚,一般采用 A 个视图来表达;A、三B、四C、五8、三视图是采用 B 得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时,必 B 于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时,必 A 于另外两个投影面A、平行B、垂直C、倾斜三、判断题1、水平线的正面投影与X轴平行,水平投影反映线段的真实长度; √2、正平面的正面投影积聚为直线; ×3、铅垂面的水平投影积聚成平行X轴的直线段; √4、正投影的基本特性是实形性,积聚性和类似性; √5、中心投影法是投射线互相平行的; ×6、水平线的水平投影反映真实长度; √7、水平面的水平投影积聚为直线; ×8、点的三投影面体系中的位置,可以用坐标来表示; √9、画线段的三面投影实质是作两端点的三面投影,然后同面投影连线; √10、当一条直线垂直于投影面时,则在该面上反映实形性; ×1、物体上互相平行的线段,轴测投影 AA、平行B、垂直C、无法确定2、正等轴测图的轴间角为 AA、120B、60C、903、正等轴测图中,为了作图方便,轴向伸缩系数一般取 CA、3B、2C、14、画正等轴测图的X、Y轴时,为了保证轴间角,一般用 A 三角板绘制A、30○B、45○C、90○5、在斜二等轴测图中,取一个轴的轴向变形系数为0.5时,另两个轴向变形系数为 BA、0.5B、1C、2★6、根据组合体的组合方式,画组合体轴测图时,常用 D 作图;A、切割法B、叠加法C、综合法 D,切割法、叠加法和综合法二、判断题1、为了简化作图,通常将正等轴测图的轴向变形系数取为1 √2、正等轴测图的轴间角可以任意确定×3、空间直角坐标轴在轴测投影中,其直角的投影一般已经不是直角了; √4、形体中互相平行的棱线,在轴测图中仍具有互相平行的性质; √5、形体中平行于坐标轴的棱线,在轴测图中仍平行于相应的轴测轴; √6、画图时,为了作图简便,一般将变形系数简化1.这样在画正等轴测图时,凡是平行于投影轴的线段,就可以直接按立体上相应的线段实际长度作轴测图,而不需要换算; √7、正等轴测图与斜二等轴测图的轴间角完全相同; ×8、斜二等轴测图的画法与正等轴测图的画法基本相同,只是它们的轴间角和轴变形系数不同; √一、填空题★1、组合体的组合形式有叠加和切割两类;★2、组合体相邻的表面可能形成共面、相交和相切三种关系 ;3、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画底稿、检查、描深、标注尺寸、完成全图;4、组合体尺寸标注的基本要求为：正确、齐全、清晰 ;三、判断题1、当两形体邻接表面相切时,由于相切是光滑过渡,所以切线的投影不画;√2、标注的尺寸不是定位尺寸就是定形尺寸;×1、非回转体类零件的主视图一般应选择工作位置; √2、在剖视图中,切根线用细实线绘制;×一、填空题★1、按剖切范围分,剖视图可分为全剖、半剖和局部剖三类;2、断面图分为：重合断面和移出断面两种;3、同一零件各剖视图的剖面线方向相同间隔相等4、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图 ;。

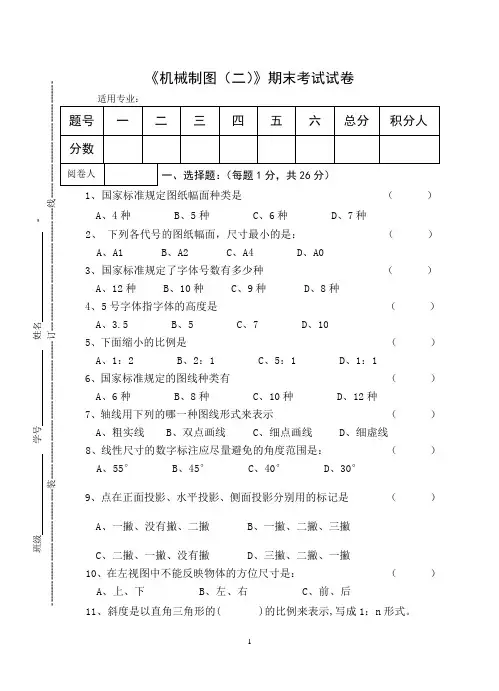

《机械制图（二）》期末考试试卷A、4种B、5种C、6种D、7种2、下列各代号的图纸幅面，尺寸最小的是：（）A、A1B、A2C、A4D、A03、国家标准规定了字体号数有多少种（）A、12种B、10种C、9种D、8种4、5号字体指字体的高度是（）A、3.5B、5C、7D、105、下面缩小的比例是（）A、1：2B、2：1C、5：1D、1：16、国家标准规定的图线种类有（）A、6种B、8种C、10种D、12种7、轴线用下列的哪一种图线形式来表示（）A、粗实线B、双点画线C、细点画线D、细虚线8、线性尺寸的数字标注应尽量避免的角度范围是：（）A、55°B、45°C、40°D、30°9、点在正面投影、水平投影、侧面投影分别用的标记是（）A、一撇、没有撇、二撇B、一撇、二撇、三撇C、二撇、一撇、没有撇D、三撇、二撇、一撇10、在左视图中不能反映物体的方位尺寸是：（）A、上、下B、左、右C、前、后11、斜度是以直角三角形的( )的比例来表示,写成1：n形式。

A、一直角边与斜边；B、斜边与任意直角边；C、两直角边12、三投影轴中的OX（或称X）轴代表物体（）方向的尺寸。

A、长度B、高度C、宽度13、正平线表示与直线平行的投影面是。

（）A、水平投影面B、正面投影面C、侧面投影面14、侧垂面表示其在侧面投影面的投影具有（）A、真实性B、类似性C、积聚性15、两个相同直径圆柱正交时的相贯线是一个（）A、平面曲线B、空间直线C、空间曲线16、确定各基本形体相对位置的尺寸是（）A、定形尺寸B、定位尺寸C、总体尺寸17、下列正确的说法应该是：（）A、机件的真实大小不应以图上所注的尺寸数值为依据；B、机件的真实大小与图形的比例及绘图的准确度有关；C、在同一张图样中，相同尺寸一般只标注一次；D、图样中若采取其他度量单位，不须另外注明。

18、在局部视图和斜视图中用来表示断裂边界的图线是 ( )A、粗实线；B、虚线；C、细点画线；D、波浪线19、正等轴测图轴间角的角度都一样，应为（）A、90°；B、135°；C、100°；D、120°20、斜二轴测图轴间角∠XOZ的角度是（）A、120°B、135°C、120°D、90°21、旋转视图需画旋转符号，其方向与实际旋转方向应该（）A、相一致B、相反C、随便22、剖视图中的剖面线是与水平线成45交角的（）A、粗实线B、细实线C、细点画线D、波浪线23、半剖视图主要用于内、外形状均需表达的（）A、对称零件B、不对称零件C、接近对称24、对较长的机件可以采用折断画法，其断开部分用（）A、细实线B、点画线C、波浪线或双点画线25、仅仅画出断面的形状，这种图形叫做 （ ） A 、剖视图 B 、断面图 C 、视图26、画在视图轮廓之内的断面图称为 （ ） A 、斜视图 B 、移出断面图 C 、重合断面图二、判断题：（对的打√，错的打×）（每题1分共15分）1、点的三面投影都是点。

大学机械制图考试练习题及答案11.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:2.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:3.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:4.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:5.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:6.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)17.[单选题]两回转体相交，其交线称为（ ）A)截交线B)相贯线C)相贯体答案:B解析:8.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:9.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:10.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令C)偏移命令答案:C解析:11.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:12.[单选题]键、销都属于（）。

A)一般零件13.[单选题]代表标准螺纹种类的代号（字母），均应注写在螺纹标记的最前面，并统一的称为（）A)螺纹牙型代号B)螺纹特征代号C)螺纹代号D)螺纹大径代号答案:A解析:14.[单选题]在投影系中垂直于V 面的直线，称为：（ ）。

A)水平线B)正垂线C)侧平线D)垂直线答案:B解析:15.[单选题]移出断面图的轮廓线用（ ）来绘制。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案5(500题)***************************************************************************************机械制图考试练习题及答案51.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:2.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:3.[单选题]标注角度尺寸时，角度数字一律写成（ ）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:4.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:5.[单选题]标题栏一般位于图纸的（ ）A)右下角B)左下角6.[单选题]在尺寸标注中，尺寸线为（ ）。

A)粗实线B)细实线C)细点画线答案:B解析:7.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ ）A)0.5B)1C)2答案:B解析:8.[单选题]旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A)N代替B)S代替C)L代替答案:A解析:9.[单选题]一 对齿轮啮合时：（ ）。

A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:10.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:B)应视具体情况区别对待，例如间隙配合的孔轴表面,力图示其间隙，也应画两条线C)无论接触或不接触都应画两条线答案:A解析:11.[单选题]螺纹标记G1/2A中,其尺寸代号1/2的单位有三种解释，何种正确?A)以mm为单位B)以英寸为单位12.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:13.[单选题]下列比例当中表示缩小比例的是（ ）A)1：1B)2：1C)1：2答案:C解析:14.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:15.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:16.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:17.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线18.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:A解析:19.[单选题]立体分为平面和曲面两种，表面中包含有曲面的立体称为（ ）。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:2.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:3.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:4.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQSC)C答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。
