碳纤维生产线主要设备

高性能碳纤维生产制造项目实施方案一、项目概述二、项目目标1.建设一条年产量10,000吨的高性能碳纤维生产制造线。

2.提高国内高性能碳纤维生产技术水平，缩小与国际先进水平的差距。

3.降低高性能碳纤维的生产制造成本，提高市场竞争力。

三、项目实施步骤1.前期准备（1）进行市场调研，了解市场需求和竞争情况。

（2）制定项目可行性研究报告，明确项目的技术、经济、市场等方面的可行性。

（3）筹集项目资金，包括招商引资、银行贷款等方式。

2.建设高性能碳纤维生产制造线（1）选择适宜的项目地点，考虑交通便利、能源供应和环境要求等因素。

（2）购置生产设备，包括碳纤维生产线、加工设备等。

（3）建设生产厂房，并配备必要的辅助设施，如仓储、办公、实验室等。

（4）培训生产制造线操作人员，确保生产线正常运行。

（5）制定质量管理体系，确保产品质量符合标准要求。

3.生产试运行与优化调整（1）进行生产试运行，验证设备的性能和产品的质量。

（2）根据试运行结果，进行优化调整，提高生产效率和产品质量。

（3）确保生产过程的安全和环保，建立健全的安全和环保管理体系。

4.市场推广与销售（1）制定市场推广计划，开展产品宣传和推广活动。

（2）与潜在客户进行洽谈，了解市场需求以及产品的竞争优势。

（3）建立销售网络，扩大市场份额。

四、项目投资与资金筹措本项目的投资主要包括设备购置、厂房建设、人员培训和营销推广等方面。

资金筹措可以通过以下途径：1.企业自筹资金。

2.招商引资，吸引投资者参与项目投资。

3.向银行申请贷款。

五、项目效益评估1.经济效益：预计项目年销售收入达到10亿元，年净利润达到8000万元。

2.社会效益：提高了国内高性能碳纤维的生产制造能力，满足国内市场需求，降低了依赖进口的程度。

六、风险分析与对策1.技术风险：建设高性能碳纤维生产制造线的技术风险较高，需加强技术攻关和人员培训。

2.市场风险：市场需求存在不确定性，需进行市场调研和推广活动，降低市场风险。

碳纤维铺丝机调研报告碳纤维铺丝机调研报告一、引言碳纤维是一种具有轻质、高强度和高刚度等优异性能的先进材料，广泛应用于航空航天、汽车、体育器材等领域。

与传统材料相比，碳纤维具有重量轻、强度高、抗腐蚀性好等优势，因此在多个领域有着广泛的应用前景。

碳纤维铺丝机是碳纤维制造过程中的重要设备，它用于将碳纤维纱线在模具上进行连续铺丝，形成复合材料。

本报告通过对碳纤维铺丝机进行调研，旨在了解其技术发展情况、市场需求以及未来趋势。

二、技术发展现状目前，碳纤维铺丝机的技术发展主要表现在以下几个方面：1. 自动化水平提高：随着科技的发展，碳纤维铺丝机逐渐实现了自动化控制。

通过智能控制系统，能够精确控制铺丝速度、张力和厚度等参数，提高铺丝的质量和效率。

2. 连续铺丝技术改进：传统的碳纤维铺丝机在铺丝过程中容易出现断纱现象，影响铺丝质量。

目前，一些先进的铺丝机采用了连续铺丝技术，通过调节纱线的张力和速度，实现了无断纱的连续铺丝，提高了产品的质量。

3. 多头铺丝技术应用：为了提高铺丝效率，一些厂家开始推出多头铺丝机，可以同时进行多个模具的铺丝工作，大大缩短了生产周期，提高了产能。

三、市场需求分析碳纤维材料在航空航天、汽车、体育器材等领域有着广泛的应用需求。

随着技术的不断进步，碳纤维铺丝机的需求也在逐渐增长。

1. 航空航天领域：随着航空航天领域对轻质材料和高性能材料需求的增加，碳纤维材料在这个领域的应用越来越广泛。

碳纤维铺丝机可以实现高质量的连续铺丝，满足航空航天领域对于轻质、高强度部件的需求。

2. 汽车制造领域：汽车制造业是碳纤维铺丝机的另一个重要应用领域。

随着汽车制造业对重量减轻和燃油效能提高的需求增加，碳纤维材料在汽车制造中的应用也得到了广泛关注。

3. 体育器材领域：碳纤维材料的高强度和高刚度使其在体育器材制造中具有独特的优势。

碳纤维铺丝机可以为体育器材制造商提供高质量的碳纤维材料，满足市场需求。

四、未来趋势展望碳纤维铺丝机作为碳纤维制造过程的重要设备，将随着碳纤维材料在多个领域的广泛应用而迎来更加广阔的市场前景。

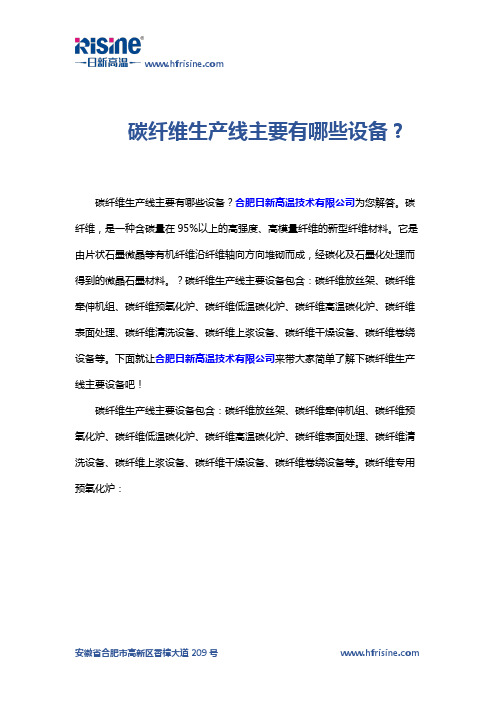

碳纤维生产线主要有哪些设备？碳纤维生产线主要有哪些设备？合肥日新高温技术有限公司为您解答。

碳纤维，是一种含碳量在95%以上的高强度、高模量纤维的新型纤维材料。

它是由片状石墨微晶等有机纤维沿纤维轴向方向堆砌而成，经碳化及石墨化处理而得到的微晶石墨材料。

？碳纤维生产线主要设备包含：碳纤维放丝架、碳纤维牵伸机组、碳纤维预氧化炉、碳纤维低温碳化炉、碳纤维高温碳化炉、碳纤维表面处理、碳纤维清洗设备、碳纤维上浆设备、碳纤维干燥设备、碳纤维卷绕设备等。

下面就让合肥日新高温技术有限公司来带大家简单了解下碳纤维生产线主要设备吧！碳纤维生产线主要设备包含：碳纤维放丝架、碳纤维牵伸机组、碳纤维预氧化炉、碳纤维低温碳化炉、碳纤维高温碳化炉、碳纤维表面处理、碳纤维清洗设备、碳纤维上浆设备、碳纤维干燥设备、碳纤维卷绕设备等。

碳纤维专用预氧化炉：应用领域：RTXW系列预氧化炉专门设计应用于高性能碳纤维（粘胶基碳纤维、沥青基碳纤维、PAN基碳纤维）材料在350℃以下的热处理之用。

碳纤维预氧化炉采用循环热空气加热方式，由多个热处理腔串并联形成一定的温度梯度系统。

热风循环系统和热处理腔一体化设计，设备体积小，温度均匀性好，热处理效率高。

独特的风路分配结构和整流装置，先进的回风道设计使热处理腔的氧含量充分，温度均匀性好，实现了整个丝束一致的氧化密度。

技术参数：碳纤维低温碳化炉：应用领域：RTH（D）系列高温碳化炉专门设计应用于高性能碳纤维（粘胶基碳纤维、沥青基碳纤维、PAN基碳纤维）材料在1050℃以下的高温碳化之用。

碳纤维低温碳化炉多温区独立控温形成一定温度梯度的系统，独特的气路气封系统，使炉膛内氧含量≤10ppm,并实现炉膛内氧含量在线检测。

碳纤维低温碳化炉废气排放系统能使低温碳化过程中产生的大量废气及焦油瞬时排放到炉膛外，温度控制系统采用进口单回路智能温控仪控制，具有控温精度、温度稳定性高等特点。

设备温度均匀性高，重复性一致性好，整机能耗较低。

碳纤维生产设备碳纤维是一种高性能新材料，它具有轻质、高强、高模、耐腐蚀、耐高温等特点，广泛应用于航空航天、汽车、船舶、运动器材等领域。

碳纤维的生产设备是制造碳纤维的重要工具，下面我们来介绍碳纤维生产设备的相关知识。

一、碳纤维生产设备的介绍碳纤维生产设备主要由预浸料生产设备、纺丝设备、炭化炉、成形设备等部分组成。

1、预浸料生产设备预浸料生产设备是制造碳纤维的第一步。

预浸料生产设备主要由预氧化室、尼龙透气袋、气缸、管道系统等组成。

预浸料生产设备的作用是将预制的碳纤维干布或者纱布，通过预氧化室预处理成为预浸料，预浸料在制备时需要严格控制其温度和时间，以确保产品质量的稳定性。

2、纺丝设备纺丝设备是制造碳纤维的第二步。

纺丝设备主要由纺丝机、收卷机等组成。

纺丝设备的作用是将预浸料进行拉伸并且旋转，使其成为直径较细的纤维，其间需要严格控制拉伸速度、拉伸温度、纺丝速度和旋转速度等参数。

3、炭化炉炭化炉是制造碳纤维的第三步。

炭化炉主要由加热系统、气氛控制系统等组成。

炭化炉的作用是将纺丝后的纤维进行高温加热处理，对预浸料进行进一步碳化，将预处理的纤维转化为高强度的碳纤维。

4、成形设备成形设备是制造碳纤维的第四步。

成形设备主要由模具、压力系统、加热系统等组成。

成形设备的作用是将碳纤维进行成型处理，制作出最终产品。

以上4步是碳纤维的生产过程，整个生产过程需要对各个环节参数进行严格控制，以确保产品质量的稳定性。

二、碳纤维生产设备的技术特点碳纤维生产设备具有高自动化、高效率、高品质等特点，具体如下：1、高自动化碳纤维生产设备采用电脑控制系统，具有高自动化的特点。

自动化控制技术的应用，使得设备可以实现自动化纺制和成型操作，具有高效、精确、一致性好的特点。

2、高效率碳纤维生产设备的生产效率高，可以提高制造碳纤维的速度和效率，降低碳纤维的生产成本。

3、高品质碳纤维生产设备的生产过程能够严格控制温度、湿度和时间等参数，保证了碳纤维的质量和稳定性。

碳纤维 生产过程
碳纤维的生产过程主要包括以下几个步骤：
1. 原料准备：通常使用聚丙烯腈 PAN）作为碳纤维的前驱体。

将聚丙烯腈与溶剂混合，形成纺丝原液。

2. 纺丝：将纺丝原液通过喷丝头挤出，形成细丝。

这些细丝经过凝固浴固化，形成聚丙烯腈纤维。

3. 预氧化：将聚丙烯腈纤维在空气中进行预氧化处理，使其部分环化和氧化，提高其热稳定性。

4. 碳化：将预氧化后的纤维在惰性气氛中进行碳化处理，通常在高温下进行。

这个过程中，纤维中的非碳元素 如氢、氮等）被移除，形成碳纤维。

5. 表面处理：对碳纤维进行表面处理，以改善其与树脂的结合性能。

这可以通过涂覆表面活性剂或进行化学处理来实现。

6. 上浆：给碳纤维表面涂上一层保护浆料，以提高其耐磨性和抗拉强度。

7. 卷绕：将处理后的碳纤维卷绕成卷轴，以便储存和运输。

以上是碳纤维生产的一般过程，不同的生产工艺和设备可能会有所不同。

碳纤维的性能和质量取决于原材料、生产工艺和后续处理等因素。

纤维碳化生产成套装备术语、分类及型号编制方法1 范围本文件规定了纤维碳化生产成套装备的术语、分类及型号编制方法。

本文件适用于对聚丙烯腈纤维进行连续碳化加工制成碳纤维的相关成套装备，其他相关纤维碳化生产成套装备也可参照执行。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 40724—2021 碳纤维及其复合材料术语JC/T 2632—2021 碳纤维生产用高温碳化炉技术条件3 术语和定义下列术语和定义适用于本文件。

通用3.1.1原丝 carbon fiber precursor用于纤维碳化生产的聚丙烯腈纤维。

[来源：GB/T 40724—2021，3.3，有修改]3.1.2预氧丝 pre-oxidized fiber对碳纤维前驱体进行预氧化（3.3.5）处理后得到的纤维。

[来源：GB/T 40724—2021，3.20]3.1.3碳纤维 carbon fiber由有机纤维热解重组所制得的碳含量超过90%（质量分数）的纤维。

[来源：GB/T 40724—2021，3.1]3.1.4碳化生产 carbonization production通过预氧化、低温碳化、高温碳化、石墨化、上浆定型等连续多道工艺处理，将聚丙烯腈纤维原丝加工成碳纤维的过程。

3.1.5碳化生产成套装备 complete equipment for carbonization production主要由放丝机、预氧化炉组、低温碳化炉、高温碳化炉、石墨化炉、表面处理机、水洗机、上浆机、干燥机、收丝机、驱动系统、安全系统及总控系统等组成的，用于连续化碳纤维生产的装备。

3.1.6总锭位数 the total number of spindles喂入生产线的原丝丝束数。

3.1.7成套装备机械速度 mechanical speed of complete equipment碳化生产成套装备全线空载运转时的设计最高速度。

碳纤维工艺流程退丝集线卧式干燥炉预氧化炉 1 预氧化炉 2 预氧化炉 3 低温炭化炉高温炭化炉表面处理 1 表面处理 2 水洗卧式干燥炉上浆立式干燥炉收丝退丝是把原丝分束送人下一步的工序。

从退丝区出来的原丝经集线板一束束的进入干燥炉进行下面的工艺。

退丝区中要注意原丝走完后，新丝与旧丝的连接。

用耐热纤维把两丝连接在一起。

通过集线板进入干燥炉。

从退丝区过来的原丝含有大量的水分，经过卧式干燥炉能充分的干燥原丝，使其能够进入预氧化炉更好的进行一系列的反应。

预氧化工艺是碳纤维生产中的关键步骤。

原丝经过预氧化过程由线型分子链转化为耐热的梯型结构，为以后的碳化过程起固氧固碳的作用。

在此过程中发生一系列的环化、氧化和脱氢等反应，原先的σ键为主的直链结构形成大量的离域π电子，形成生色的共轭结构。

使得原丝由洁白色逐步变深：白色→淡黄色→米黄色→浅棕色→棕色→黑色。

此过程中PAN发生化学反应脱去大量小分子，发生结构变化，需施加一定的牵伸力保证丝的结构不发生解取向，保证预氧丝的强度。

预氧化过程中温度在200℃～300℃之间，在240℃左右时，氧含量迅速上升，发生化学反应。

此过程中炉膛内温度保持均匀，并有循环空气带走反应中产生的小分子等杂质及反应热，保证预氧化能连续进行。

预氧化过程反应时间较长，需80～100min，制约碳纤维生产效率。

车间采用三台预氧化炉同时对丝进行预氧化，使得丝有足够的预氧化反应时间，并且能连续不断的走丝，进行流水化生产。

PAN原丝经预氧化转化为含氧8%～10%的预氧丝，然后进入碳化炉进行碳化。

低温炭化炉温度在300℃～800℃之间，分为几个温度区间，逐步对预氧丝在隔绝空气的条件下进行碳化反应，形成初级的乱层石墨结构。

在预氧化中，预氧丝发生热解和缩聚反应，会产生大量的废气和焦油，，应通过排气口及时排出保证生产稳定。

高温碳化温度在1000℃～1600℃，一般可能在1400℃左右，此过程中预氧丝发生进一步的反应，形成乱层石墨结构，并脱出一些小分子。

PAN 基和沥青基碳纤维处理设备氧化炉、低温、高温和超高温碳化炉全套碳纤维生产系统的示意图PAN基碳纤维的研究和开发始于20世纪60年代，最初碳纤维主要用于军工和宇航领域，经过40余年的发展，其应用领域正在向工业领域和普通民用领域扩展。

碳纤维生产工艺流程长，技术关键点多，生产壁垒高，是多学科、多技术的集成，其中碳纤维原丝的生产技术更是难中之难，主要表现在碳纤维原丝的喷丝工艺、丙烯腈聚合工艺、丙烯腈与溶剂及引发剂的配比等。

目前，世界碳纤维技术主要掌握在日本东丽公司、东邦公司和三菱人造丝公司手中，这3家企业技术严格保密。

而美国赫克塞尔(Hexcel)、阿莫科(Amoco)和卓尔泰克(Zoltek)等其他碳纤维企业均处于成长阶段，生产工艺还处于不断完善阶段。

●日本东丽公司采用干湿法纺丝，以DMSO为溶剂，分别以丙烯腈／丙烯酸甲酯及丙烯腈／衣康酸为单体生产聚丙烯腈原丝，其原丝技术只转让给合作的BP-Amoco公司，另外销售给合资法国东丽Sofical公司。

东丽公司可生产T300-T1000、M30S-M70J系列的碳纤维，其中T1000碳纤维的拉伸强度比T300翻了一番，是目前性能最好的碳纤维。

●日本东邦公司采用湿法纺丝，以ZnCl2水溶液，用丙烯腈和丙烯酸甲酯为单体生产聚丙烯腈原丝。

●日本三菱人造丝公司分别采用湿法和干湿法工艺纺丝，湿法以丙烯腈、丙烯酰胺和甲基丙烯酸为单体，以DMF为溶剂生产原丝；干湿法以丙烯腈／甲基丙烯酸及丙烯腈、丙烯酸甲酯／甲基丙烯酸为单体，以DMF为溶剂生产原丝。

●美国赫克塞尔公司以前由日本住友化学公司提供原丝，现已建成自己的原丝生产线，采用硫氰酸钠一步法工艺。

●美国阿莫科从日本东丽公司引进原丝生产线，采用干湿法纺丝，以DMSO为溶剂，分别以丙烯腈／丙烯酸甲酯及丙烯腈／衣康酸为单体生产原丝。

近年来，国外对碳纤维技术开发研究集中在提高性能、降低成本方面。

日本东丽公司根据先进复合材料市场发展的需求，已决定逐步淘汰T300类碳纤维，重点发展拉伸强度为4000-5000MPa、价格与T300基本相当的碳纤维品种，同时由于大丝束碳纤维性价比较高，也开始发展大丝束碳纤维。
