接触器的型号的划分

交流接触器类别代号及典型用途举例AC－1类接触器是用来控制无感或微感负载、电阻炉AC－2类接触器是用来控制绕线式感应电动机的起动、分断AC－3类接触器是用来控制笼型感应电动机的起动、运转中分断；鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流AC－4类接触器是用来控制笼型感应电动机的起动、反接制动或反向运转、点动；鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。

AC－5a类接触器是用来控制放电灯的通断AC－5b类接触器是用来控制白炽灯的通断AC－6a类接触器是用来控制变压器的通断AC－6b类接触器是用来控制电容器组的通断AC－7a类接触器是用来控制家用电器和类似用途的低感负载AC－7b类接触器是用来控制家用的电动机负载AC－8a类接触器是用来控制具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b类接触器是用来控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机典型负载不同的用电设备设备其负载性质和通断过程的电流变化相差很大，对接触器要求不同，常用负载有以下几种1、电热元件负载：对电加热元件负载中用的线绕电阻元件，其接通电流可达到额定电流的1.4倍，如电烘箱及电热空调等设备。

若考虑到网络电压升高10%，则电阻元件的工作电流也将相应增大。

因此选择，在选择接触器的额定工作电流时应予以考虑。

这类负载被划分在AC1使用类别中2、照明装置当接通照明装置中白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到允许电压升高10%，电流也相应增加。

这类负载被划分在AC-5b中.其它不同照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1，它们被划分在AC-5a使用类别中。

3、低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达到变压器额定电流的15-20倍，它与变压器的绕组布置及铁芯特性有关。

例如，用于电焊机上变压器，操作是在变压器的次级侧通过电焊条将电路短路来接通电源的，电焊机使用时频繁地产生突发性强电流，从而使变压器初级侧开关装置承受很大的应力。

交流接触器的分类及参数1.按用途分类：-主接触器：用于控制大功率设备，如电动机启动和停止。

-辅助接触器：用于控制辅助设备，例如指示灯、按钮等。

-时间延迟接触器：用于实现设定时间的延迟断开或接通电路功能。

-控制接触器：用于远程控制和信号传输。

2.按操作电压分类：-低压接触器：操作电压通常为24V或48V，适用于控制小功率装置。

-中压接触器：操作电压通常为110V或220V，适用于中等功率装置的控制。

-高压接触器：操作电压通常为380V或660V，适用于大功率设备的控制。

3.按额定电流分类：-小型接触器：额定电流一般在10A以下。

-中型接触器：额定电流在10A到50A之间。

-大型接触器：额定电流在50A以上。

4.按控制方式分类：-直接控制接触器：通过直接加电或去电来控制接触器的状态。

-间接控制接触器：通过触点来实现对接触器的控制。

5.按接触器结构分类：-双断点接触器：具有两对开合触点，用于提高接触器的可靠性和寿命。

-三断点接触器：具有三对开合触点，适用于控制电动机等高功率负载。

接触电阻是接触器在闭合状态下的电阻，影响接触器的继电器的工作效率和发热情况。

接触时间是指接触器的触点闭合的时间，断开时间是指接触器的触点断开的时间。

机械寿命是指接触器在正常工作条件下能够进行的开关次数，电气寿命是指接触器能够承受的最大负载电流和电压下的工作时间。

总之，交流接触器的分类和参数涉及多个方面，如用途、操作电压、额定电流、控制方式和接触器结构等。

在选择和使用交流接触器时，需要根据具体的应用需求和电路要求，综合考虑各项参数，并与实际情况相匹配，以确保设备正常可靠的运行。

几种常见交流接触器的区别
CJT1是第一代接触器。

主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。

CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。

CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。

CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。

CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。

CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。

JZC1是中间继电器触点容量为5A。

CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。

CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。

用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。

接触器型号
在现代工业生产以及电气设备中，接触器是一种常见的电气元件，通常用于控
制电路的开关操作。

接触器的选择对于电路的运行和设备的正常工作起着至关重要的作用。

本文将介绍一些常见的接触器型号及其特点。

型号一：AC-3
AC-3型接触器是一种适用于交流电路的接触器，主要用于负载电流较大的场合，比如电机的启动和制动控制。

AC-3型接触器具有耐高温、耐磨损、抗干扰等
特点，适用于工业设备的长时间运行。

型号二：DC-5
DC-5型接触器则是一种适用于直流电路的接触器，在直流电路中起到开关和
保护作用。

DC-5型接触器具有快速、可靠的断开和闭合能力，适用于对电路响应
速度要求较高的场合。

型号三：LC1-D
LC1-D型接触器是一种常见的电磁接触器，广泛应用于空调、压缩机等领域。

它具有结构简单、安装方便、寿命长等特点，适用于对接触器稳定性要求较高的场合。

型号四：GV2
GV2型接触器是一种热保护接触器，主要用于防止电路过载而引起的设备损坏，保护电气设备的正常运行。

GV2型接触器具有灵敏的过载保护功能，能够及时切
断电路，起到保护设备的作用。

综上所述，不同型号的接触器适用于不同的电路环境和使用场合，选择合适的
接触器型号对于设备的运行稳定性和安全性至关重要。

在实际应用中，需要根据具体的电路需求和工作环境，选择适合的接触器型号，以确保设备的正常运行和安全使用。

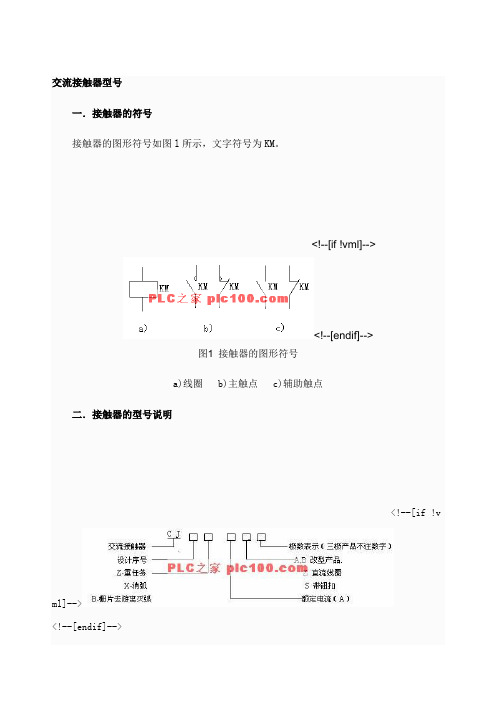

交流接触器型号一．接触器的符号接触器的图形符号如图l所示，文字符号为KM。

<!--[if !vml]--><!--[endif]-->图1 接触器的图形符号a)线圈 b)主触点 c)辅助触点二．接触器的型号说明<!--[if !vml]--><!--[endif]--><!--[if !vml]--><!--[endif]-->例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。

上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。

直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。

除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器，下面作以简单介绍。

CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。

具有正常工作时吸引线圈不通电、无噪声等特点。

其锁扣机构位于电磁系统的下方。

锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。

由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。

它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。

3TB 系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。

额定电压为220～660V，额定电流为9～630A。

附加：交流接触器的型号字母分别代表什么意思CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

常用接触器简介（1）CJ系列交流接触器CJ系列交流接触器常用的有CJl2系列、CJ20系列、CJ28系列、CJ38系列和CJ40系列产品。

其中，CJl2系列适用于交流50Hz的电力线路中，主要用于冶金、轧钢企业起重机等的电器设备中，作远距离闭合和断开电路，并作交流电动机频繁起动、停止和反接等；cJ20系列适用于交流50Hz或60Hz的电力系统中闭合和断开电路，并与适当的热继屯器组合成电动机起动器，以保护可能发生过载的电路；CJ28系列适用于交流50Hz或60Hz的电力线路中，供远距离频繁起动和控制电动机之用，并可与适当的热继电器组成电磁起动器，两台接触器加装一个机械联锁器，可组成可逆接触器；CJ38系列和CJ40系列适用于50Hz 或60Hz的电力系统中闭合和断开电路，并与适当的热过载继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。

常用CJ系列交流接触器的主要技术数据见表9-74—表9-78。

表9-74 CJl2系列交流接触器主要技术数据表9-75 CJ20 系列交流接触接触主要技术数据表9-76 CJ28系列交流接触器主要技术数据（续）(续)（2） 3TB、3TF系列交流接触器3TB系列交流接触器适用于交流50Hz或60Hz，电压至660V，电流至630A的电力系统中，供远距离频繁起动和控制电动机之用，也可用于闭合和断开电容负载、照明负载、电阻负载及及部分直流负载。

其主要技术数据见表9—79。

表9-79 3TB系列交流接触器主要技术数据类别下，额定工作电压为380V时，额定电流至400A的电流中，供远距离接通和分断电路，并可与与热过载继电器组成电磁起动器，以保护可能发生操作过负载的电路。

其主要技术数据见表9-80。

表9-80 3TF系列交流接触器主要技术数据（续）B系列交流接触器适用于交流50Hz或60Hz，额定电压至660V，额定电流至475A的电力线路中，供远距离闭合和断开电力线路或频繁地控制电动机，它具有失压保护作用，常与T系列热继电器组成电磁起动器，此时具有过载和断相保护作用。

交流接触器1用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)交流接触器型号为CJ。

直流接触器型号为CZ。

3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
