照明系统的组成及作用学习目标（1）了解照明系统的组成及作用；（2）了解信号警示系统的组成及作用一、照明信号系统的基本组成现代汽车为了保证行驶安全，装备了多种照明与信号设备。
照明系统不但要符合交通法规的要求，还要满足运行安全的要求。
不同汽车照明与信号系统不完全相同，但一般包括照明系统、灯光信号系统及声响报警系统。
照明系统包括前照灯、雾灯、倒车灯、牌照灯、内部照明系统等；灯光信号系统包括转向信号灯、危险报警信号灯、制动灯、示廓灯、高位制动灯等；声响报警系统包括电喇叭、倒车警告装置等。
速腾照明系统组成二、照明与信号系统的分类和作用为了保证汽车行驶安全，现代汽车上都装备了多种照明与信号设备，但不同汽车照明与信号系统也是不同的，除了美观实用外，还必须符合交通法规及保证行车安全。
汽车照明与信号系统包括照明灯和信号灯两大类。
1）前照灯：又称大灯或头灯，是照明汽车前方道路的主要灯具。
有近光灯和远光灯之分。
也有四灯制和两灯制之分，功率一般为40~60W。
现代汽车均向四等制发展。
2）小灯：小灯又称示廓灯、示宽灯、停车灯或示位灯。
它安装在汽车前后边缘四角。
3）雾灯：用于雨雪天气行车时道路照明，有前雾灯和后雾灯两种。
4）仪表灯照明灯：用于仪表照明，以便于驾驶员获取行车信息和进行正确操作，其仪表灯数量依车型而定。
5）顶灯：用于车内照明。
有的车辆顶灯还具有门灯的作用，即当车门关闭不严会亮，以便提醒驾驶员注意6）牌照灯：安装在汽车尾部的牌照上方，用于夜间照亮汽车牌照。
工作灯。
用于在排除汽车故障或检修时提供照明。
2.警告信号灯的分类及作用1）转向信号灯：在汽车转弯时，发出明暗交替的闪光信号，以示汽车向左或向右转向行驶，转向灯一般有四只或六只，光色为橙色。
2）危险报警灯：与转向信号灯共用。
当车辆出现故障停止路面上时，按下危险报警开关，全部转向灯同时闪亮，提醒其他车辆避让。
3）制动灯：安装在汽车后面，当踩下制动踏板时，便发出较强的红光，以示本车制动或减速停车，向后车或行人发出灯光信号以便提醒。

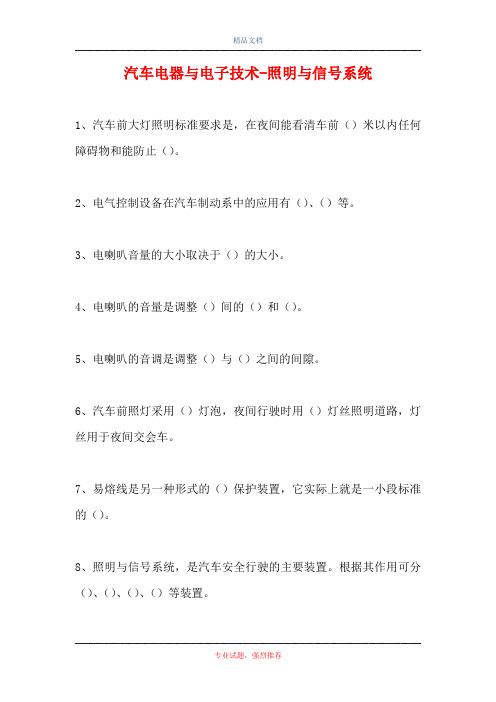

汽车电器与电子技术-照明与信号系统1、汽车前大灯照明标准要求是，在夜间能看清车前（）米以内任何障碍物和能防止（）。
2、电气控制设备在汽车制动系中的应用有（）、（）等。
3、电喇叭音量的大小取决于（）的大小。
4、电喇叭的音量是调整（）间的（）和（）。
5、电喇叭的音调是调整（）与（）之间的间隙。
6、汽车前照灯采用（）灯泡，夜间行驶时用（）灯丝照明道路，灯丝用于夜间交会车。
7、易熔线是另一种形式的（）保护装置，它实际上就是一小段标准的（）。
8、照明与信号系统，是汽车安全行驶的主要装置。
根据其作用可分（）、（）、（）、（）等装置。
9、汽车前照灯一般由（）和（）共同控制的。
10、灯光信号和声响信号由（）、（）等组成。
11、汽车转向信号系统中一般闪光频率是（）次/min。
最佳闪光频率一般是（）次/min。
12、每辆汽车至少应备有（）个前照灯，（）个标宽灯，（）个后灯，（）套转向信号灯和制动信号灯。
13、前小灯是夜间在市区行驶或停车时使用，标示车辆的（）。
前小灯常采用（）灯光，其中一根灯丝的功率较大，用作（）信号。
14、黄色灯光在（）中有较强的穿透性，故雾灯多采用黄色灯泡或黄色散光玻璃，专用于（）行车。
15、前照灯反光镜的表面形状大多是（）体。
经反光镜反射后成为一（）光束。
16、前照灯的防眩目措施是采用了（）灯泡。
灯泡的（）灯丝位于反光镜的（）上，发出的光射向远方，能照亮较远的距离。
17、前照灯的（）灯丝位于反光镜（）的前方，其下部装有（）罩，引罩遮住射向反光镜下部的光线，从而消除了向上方反向引起（）眩目的。
18、脚踏变光开关用来操纵（）灯和（）灯的转换。
每踏一次，转换一次。
脚踏变光开关电源接线柱与（）连接。
19、转向信号灯闪光器有（）式，（）式，（）式。
20、转向信号灯广泛采用（），以引起行人的注意。
21、汽车仪表上的照明不宜过亮，若发光亮度太亮，会给夜间行车带来危险，为此，灯光常用（）、（），而且要从仪表内部照明。
汽车电器（起动机部分题库）一、填空题1、起动系统的作用是：供给发动机曲轴起动转矩，使发动机曲轴达到必需的起动转速，以便使发动机进入自行运转状态。
2、电力起动系统主要由蓄电池、起动机和起动控制电路等组成。
3、汽车用起动机均采用直流电动机，它是根据载流导体在磁场中受到电磁力作用发生运动的原理工作的。
4、直流电动机主要由定子、转子、换向器和电刷等组成。
5、定子俗称“磁极”，分永磁式和励磁式。
6、起动系统控制电路有开关直接控制、继电器控制、起动复合继电器控制三种。
7、起动系统故障常使用万用表或试灯来检测8、通过微机控制起动机可以实现防盗功能。
二、选择题1、直流串励式起动机中的“串励”是指（B ）。
A 吸引线圈和保持线圈串联连接B 励磁绕组和电枢绕组串联连接C 吸引线圈和电枢绕组串联连接2、永磁式起动机中用永久磁铁代替常规起动机的（ B ）。
A 电枢绕组B 励磁绕组C 电磁开关中的两个线圈3、起动机的励磁绕组安装在（B ）上A 转子B 定子C 电枢4、电磁操纵式起动机，在工作过程中吸引线圈和保持线圈是（C ）连接的。
A 并联B 串联C 有时串联有时并联5、起动机空转的原因之一是（ B ）。
A 蓄电池亏电B 单向离合器打滑C 电刷过短6、在检测起动机电枢的过程中（C ）是造成电枢不能正常工作的原因之一。
A 换向器片和电枢铁心之间绝缘B 换向器片和电枢轴之间绝缘C 各换向器片之间绝缘7、减速起动机和普通起动机的主要区别在于（ C ）不同。
A 直流电动机B 控制装置C 传动机构8、正常情况下起动机电磁开关上的点火开关接线柱与（C ）不相通。
A 起动机磁场接线柱B 壳体C 蓄电池接线柱9、起动机安装起动继电器的目的不是为了（C ）A 保护点火开关B 减少起动线路压降C 便于布线10、起动机工作时驱动轮的啮合位置由电磁开关的（B ）线圈控制，使其保持不动。
A 吸拉B 保持C 磁场11、下列不属于起动机控制装置作用的是（ B ）。
汽车外部照明灯【学习目标】(1)正确分析前照灯的电路图；(2)掌握前照灯的调整方法；(3)能正确分析前照灯的故障原因并排除故障。
一、前照灯及控制电路前照灯也叫大灯，灯光分为远光灯和近光灯两种，一般在外界灯光比较充足或者车流比较多行驶速度较慢时使用近光灯，在黑暗的夜路车流较稀，或者车速较快时使用远光灯。
合理使用大灯应做到会车时变成近光，会车后及时变回远光，以放远视线弥会车时造成的的视线不清。
在汽车仪表上有远光指示灯。
现代新型汽车灯光电路的近光灯多为长亮，以防止在远近光转换时出现短时间的无照明现象，老车型和一些低档车依然采用双灯丝前照灯并在转换时会有短时间的无照明现象，不同的车型灯光设计也不同。
开启前照灯的车辆1.前照灯的组成及分类前照灯的光学系统包括灯泡、反射镜和配光镜三部分组成。
前照灯总成的结构一般可分为全封闭式和半封闭式两种。
1)封闭式前照灯结构这种前照灯由于将灯泡、配光镜、反射镜集合一体，当灯丝烧断时需要整体更换，成本较高。
导致这种结构被淘汰。
封闭式大灯结构2)半封闭式前照灯结构这种前照灯结构特点是将反射镜、配光镜组合安装，保持密封性，杜绝尘土进入前照灯。
将灯泡分离，可进行单独更换。
结构科学，目前市场上大多车辆都使用这种大灯结构。
半封闭式大灯结构又细分分为反射式、和投射式两种结构。
其中反射式指传统半封闭大灯结构。
反射式半封闭大灯结构3) 投射式大灯结构投射式前照灯一般和氙气灯泡组合使用，和传统半封闭式大灯结构相比只是多了一组凸透镜装置。
投射式大灯结构意识图氙气灯泡位于椭圆反光镜中心，反光镜反光焦点和凸透镜的焦点重叠。
从而把光线直射到车前方，它的光线利用率更高，是普通反射式前照灯的2倍。
因此现代中高端汽车很多已经采用这种结构，为投射式前照灯总成的解剖图。
投射式前照灯总成解剖图2. 前照灯的灯泡：现代轿车前照灯灯泡主要有两种：卤素灯泡和氙气灯。
按灯丝的数量可分为单丝灯和双丝灯。
前照灯的分类（1）卤钨灯泡：卤钨灯泡俗称为卤素灯泡，它是在惰性气体中加入了一定量的卤族元素。
