汽车电路基本知识解析目录一、汽车电路概述 (2)1.1 汽车电路的定义与组成 (3)1.2 汽车电路的特点与作用 (4)二、汽车电路的基本元件 (6)2.1 点火系统 (7)2.1.1 点火线圈 (8)2.1.2 火花塞 (9)2.2 蓄电池 (10)2.3 发电机 (12)2.4 开关与继电器 (13)2.5 电线与线束 (14)三、汽车电路图 (15)3.1 汽车电路图的类型 (17)3.2 汽车电路图的绘制标准 (18)3.3 汽车电路图的阅读方法 (19)四、汽车电路的检测与维修 (21)4.1 常用检测工具与方法 (21)4.2 常见故障诊断与处理 (23)4.3 汽车电路的维修技巧 (24)五、汽车电路系统的保护与安全性 (26)5.1 继电器与保险丝的保护作用 (27)5.2 接地系统的设计与维护 (28)5.3 安全开关与预警系统 (29)六、汽车电路的新技术与智能化 (30)6.1 电动汽车电路系统特点 (32)6.2 智能驾驶辅助系统中的电路应用 (33)6.3 高性能汽车电路设计理念 (35)七、汽车电路实例解析 (36)7.1 汽油发动机电路系统 (37)7.2 柴油发动机电路系统 (38)7.3 电气化混合动力汽车电路系统 (39)7.4 自动变速器电路系统 (41)7.5 制动系统电路系统 (42)7.6 转向系统电路系统 (43)7.7 空调系统电路系统 (44)7.8 辅助电器电路系统 (46)一、汽车电路概述汽车电路是车辆内部各电气系统的重要组成部分，负责传输和调控电能，确保发动机、车身、灯光等各个部件的正常工作。

汽车电路的设计和施工要求极为严格，必须符合相关法规和标准，以确保行车的安全性和可靠性。

现代汽车电路通常采用电子控制单元（ECU）作为核心控制部件，实现对各个电器设备的集中控制和管理。

ECU通过传感器获取车辆运行状态信息，并根据设定的程序对这些信息进行处理，然后输出控制信号，精确控制执行器的工作状态，从而实现汽车的智能化控制。

汽车电路知识点总结1. 电路基础知识电路是由电源、导线和负载组成的。

电源提供电流，导线是输送电流的通道，负载是消耗电流的设备。

在汽车电路中，电源通常是由蓄电池提供，负载包括灯光、电动机、音响等。

汽车电路设计中，通常需要考虑电压、电流和电阻的关系，以确保电路正常工作。

2. 电路元件汽车电路中常见的元件包括电源、开关、保险丝、继电器、电阻、电容、电感等。

其中，保险丝用于保护电路不受过载损坏，继电器用于控制大功率设备的开关，电阻用于限流和分压，电容用于滤波和储能，电感用于抑制电磁干扰。

这些元件在汽车电路中起着重要的作用，需要合理选型和使用。

3. 电路结构汽车电路通常包括主电路、辅助电路和控制电路。

主电路是汽车电路的主要部分，包括起动电路、充电电路、点火系统等；辅助电路包括空调、车窗升降、音响等设备的电路；控制电路包括传感器、控制器、仪表盘等的电路。

这些电路之间相互配合，共同实现汽车的各种功能。

4. 电路故障诊断汽车电路故障常见的表现包括灯光暗淡、启动困难、电路短路等。

诊断汽车电路故障需要使用万用表、示波器、线路图等工具。

通过逐步排查电路元件，检测电压、电流、电阻的数值，可以找到故障原因并进行修复。

在汽车维修中，电路故障诊断是一个重要的技能，能够提高维修效率和质量。

5. 电气安全在汽车维修中，涉及到电路工作时需要注意电气安全。

首先，要确保车辆处于停止状态，蓄电池断开并通过接地线接地，以防止触电伤人。

其次，在进行电路工作时需要使用绝缘工具、佩戴绝缘手套，并注意避免在潮湿环境下进行电路工作。

另外，对于高压部件如空调系统和混合动力系统，更需要谨慎操作，以免发生意外。

6. 汽车电子系统随着汽车电子技术的不断发展，现代汽车的电子系统也得到了不断升级。

智能化、自动化、安全性、舒适性等需求不断准确，汽车电子系统的功能和复杂性也在不断增加。

包括汽车电子控制单元(ECU)、车载网络通信(CAN)、车载娱乐系统、车载导航系统、车辆诊断系统等。

入门汽车电路知识点总结一、汽车电路的基本原理1. 电路的基本概念电路是指由电源、导线和电器元件组成的路径，用于传输电流和控制电器设备的系统。

在汽车中，电路系统包括起动电路、照明电路、点火电路、充电电路、空调电路等多个子系统。

2. 电流、电压、电阻电流是指电子在导体中流动的速度，单位是安培（A）；电压是指电荷在电路中移动的能量，单位是伏特（V）；电阻是指限制电流通过的能力，单位是欧姆（Ω）。

在汽车电路中，这三者是密不可分的，相互影响，共同构成了电路系统的基本特性。

3. 并联电路和串联电路并联电路是指电器元件之间的连接方式是并联的，电流可以有多条不同的路径来通过电器；串联电路是指电器元件之间的连接方式是串联的，电流只有一条路径可以通过电器。

在汽车电路中，不同的连接方式会产生不同的电流和电压走向，对整个电路系统的工作状态有重要影响。

4. 电路的工作原理不同的电器元件在汽车电路中有不同的工作原理，例如发电机的工作原理是利用磁场感应产生电流来充电；蓄电池的工作原理是将化学能转化为电能储存；火花塞的工作原理是利用高压电流产生火花点火。

理解这些工作原理有助于我们更好地了解汽车电路系统的功能和作用。

二、汽车电路的组成和功能1. 电源系统电源系统包括发电机、蓄电池和电源管理模块等，主要功能是为汽车提供电能和保持电路系统的稳定运行。

发电机是汽车的主要充电设备，通过发电机带动发动机旋转，产生电能为电器设备供电；蓄电池则是为了在发动机熄火的情况下继续为电器设备供电。

2. 控制系统控制系统包括点火系统、燃料喷射系统、传动系统、制动系统等，主要功能是控制汽车的启动、加速、减速、停止和转向等运动状态。

其中点火系统通过点火线圈和火花塞来实现点火，将混合气点燃从而推动活塞运动；燃料喷射系统通过喷油嘴和电控单元来控制燃油的喷射量，确保发动机的正常运转。

3. 照明系统照明系统包括大灯、示廓灯、转向灯、刹车灯等，主要功能是为汽车提供照明和信号提示。

汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。

了解汽车电路的基础知识对于维修和保养汽车非常重要。

1. 电压：汽车电路中的电压通常在12V左右。

2. 电流：每个电子设备都需要一定的电流来正常工作。

电流的大小取决于设备的功率和电压。

3. 电阻：电阻是电路中的一种元件，用于限制电流的流动。

它通常用欧姆（Ω）作为单位。

4. 电源：汽车电路中的电源通常是电池。

发动机工作时，电池会充电，以保持电力供给。

5. 保险丝：保险丝是一种电气保护装置，用于防止电路过载或短路。

当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电流。

6. 开关：开关用于控制电路的通断，将电气设备连接或断开电源。

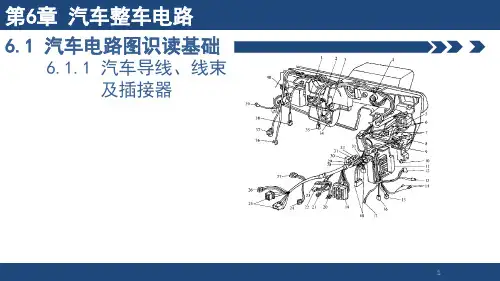

7. 线路：汽车电路中的线路是电气设备之间的连接。

线路通常由电线和接线头组成。

8. 传感器：传感器是一种电子设备，可以监测汽车系统的变化并将其转换为电信号，例如车速传感器、氧气传感器等。

以上是汽车电路的基础知识，了解这些知识可以更好地理解汽车电路，便于更好地进行维修和保养。

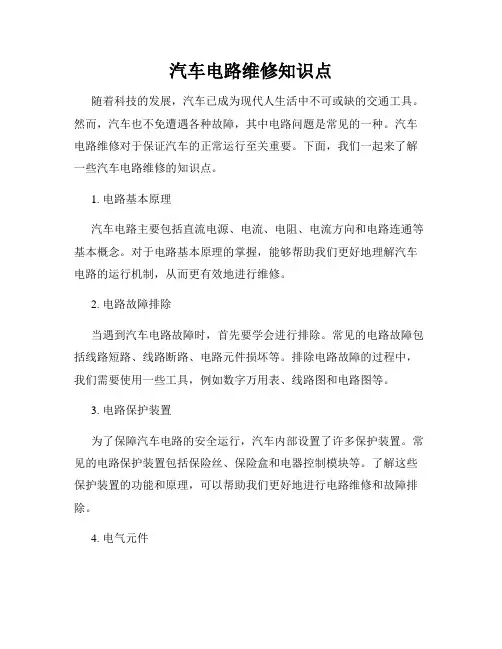

汽车电路维修知识点随着科技的发展，汽车已成为现代人生活中不可或缺的交通工具。

然而，汽车也不免遭遇各种故障，其中电路问题是常见的一种。

汽车电路维修对于保证汽车的正常运行至关重要。

下面，我们一起来了解一些汽车电路维修的知识点。

1. 电路基本原理汽车电路主要包括直流电源、电流、电阻、电流方向和电路连通等基本概念。

对于电路基本原理的掌握，能够帮助我们更好地理解汽车电路的运行机制，从而更有效地进行维修。

2. 电路故障排除当遇到汽车电路故障时，首先要学会进行排除。

常见的电路故障包括线路短路、线路断路、电路元件损坏等。

排除电路故障的过程中，我们需要使用一些工具，例如数字万用表、线路图和电路图等。

3. 电路保护装置为了保障汽车电路的安全运行，汽车内部设置了许多保护装置。

常见的电路保护装置包括保险丝、保险盒和电器控制模块等。

了解这些保护装置的功能和原理，可以帮助我们更好地进行电路维修和故障排除。

4. 电气元件汽车的电路中涉及到许多电气元件，例如发电机、电瓶、点火线圈和电动机等。

了解这些电气元件的工作原理和常见问题，能够帮助我们更好地判断和解决电路故障。

5. 传感器和控制模块现代汽车的电路中广泛使用了许多传感器和控制模块。

传感器用于感知车辆的各种信息，而控制模块则根据传感器的反馈来控制汽车的运行状态。

了解传感器和控制模块的工作原理和应用，能够帮助我们更好地进行故障诊断和维修。

6. 电路连接和布线汽车电路的连接和布线也是维修中需要关注的重点。

正确的电路连接和布线可以避免电路故障和短路的发生。

同时，还需要注意电路连接的稳固性和防护性，确保车辆在各种复杂的工况下都能正常运行。

7. 车载电子设备随着科技的不断进步，现代汽车中涉及到的车载电子设备越来越多。

这些车载电子设备包括行车记录仪、导航系统、车载音响等。

了解这些车载电子设备的工作原理和操作方法，能够帮助我们更好地进行维修和故障排除。

综上所述，了解汽车电路维修的知识点对于保证汽车的正常运行至关重要。

第一章汽车电工电子基础知识第一节电路的基本知识一、电路的组成电路是电流通过的路径.电路是一些电气设备，电器元件，按一定的方式组合起来，构成的电流的通路。

图1-1(a）所示为由电池、小灯泡、开关和连接导线构成的一个简单电路。

当合上开关时，电池向外输出电流,电流流过小灯泡，小灯泡就会发光.1、电路的组成一般电路是由电源、负载、中间环节三部分组成。

（1）电源是提拱电能的装置,它把其他形式的能量转换为电能.例如，干电池，发电机等。

（2）负载是取用电能的装置，是各种用电设备的总称．它把电能转换为其他形式的能量．例如：电灯、电炉、电动机等.(３)导线、开关等称为中间环节.用来传送，分配电能，控制电路的通断，保护电路安全正常运行。

(a） (b）图1-1灯泡发光的电路图二、电路的基本物理量1．电流电荷的定向移动形成电流，正电荷和负电荷的定向移动都形成电流。

在金属导体中,电流是自由电子有规则的定向运动形成.电流的大小用电流强度来表示。

电流强度简称为“电流”，等于单位时间内通过某一导体横截面的电荷量,电流分两种，即直流电流和交流电流。

单位是安培，简称安,符号为A。

2．电压和电位电压是电路中两点之间的电位差，它反映电场力对电荷做功的能力，数值上等于电场力把单位正电荷从电源的正极经外电路移到负极所做的功。

单位是伏特，简称伏，符号为V。

在电路中任意选一点为参考点，则某点到参考点的电压就叫做这一点（相对于参考点）的电位。

参考点在电路图中用符号“⊥”表示，如图1—2所示.在电气设备和汽车中常用大地和机壳及汽车车身作为接地点。

电位用符号V表示，如A点电位记作V A。

当选择O点为参考点时，则V A=U AO。

电路中某一点的图1-2 电位的表示电位实质上就是将单位正电荷从电路中的某一点移到参考点时获得或失去的能量大小。

电位与电压的关系：（1）电路中某一点的电位等于该点与参考点之间的电压。

因些，离开参考点讨论电位是没有意义的。

（2）参考点选的不同,电路中各点的电位值也不同,但是，任意两点之间的电压是不变的.所以,电路中各点的电位值的大小是相对的，而两点之间的电压值是绝对的。

汽车的维修电路知识点汇总随着科技的不断发展，汽车已经成为现代人生活中不可或缺的一部分。

而作为车主，了解汽车的维修电路知识是非常重要的。

本文将从汽车电路的基本构成、常见故障及排查方法以及维修技巧等方面进行探讨。

1. 汽车电路的基本构成汽车的电路系统包括动力电路、照明电路、仪表电路、辅助电路等，每个电路都有其特定的功能。

动力电路通常由蓄电池、起动机、发电机和配电盒等组成，用于提供汽车的动力。

照明电路用于控制车灯的亮暗程度，包括大灯、示宽灯、刹车灯等。

仪表电路则负责监测各种车辆参数，如车速、油量、水温等。

辅助电路则包括音响系统、空调系统等。

2. 常见故障及排查方法在汽车使用过程中，可能会遇到各种电路故障。

常见的故障包括电源线路断开、电路短路、保险丝熔断等。

当遇到这些故障时，我们可以采取以下排查方法：a. 检查保险丝：检查保险丝是否熔断，如有需要及时更换；b. 检查电源线路：使用万用表等工具检查电源线路是否断开；c. 检查电路接头：检查电路接头是否松脱，需要重新连接；d. 排查短路问题：采用分离法排查，逐步分离各个电路部件，发现短路点后进行修复。

3. 维修技巧在进行汽车电路维修时，掌握一些维修技巧能够提高维修效率。

以下是一些常用的维修技巧：a. 使用电路图：维修前先查看车辆的电路图，了解各个电器元件的位置和连接方式，有助于快速排查故障；b. 使用测试仪器：使用万用表、电压表等测试仪器进行测量，可以准确判断故障点；c. 小心操作：在维修过程中要小心操作，避免损坏其他部件；d. 收尾工作：维修完成后，要仔细检查并重新连接所有接头，确保电路的正常工作。

总结起来，了解汽车维修电路的知识对于车主来说是非常重要的。

掌握汽车电路的基本构成、常见故障排查方法以及维修技巧，能够帮助车主更好地保养和修理自己的车辆。

通过不断学习和实践，我们能够提升我们的汽车维修技能，使我们在面对电路故障时更加得心应手，减少因为故障而带来的不便。

汽车电路维修知识一、测量直流电压法二、测量电流法三、车用仪表检查法观看汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示状况,推断电路中有无故障。

例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁。

四、专用仪器测量法汽车电脑掌握系统工作时，各种传感器如转速传感器、空气流量计、大气压力传感器和氧传感器等向电脑输入各种掌握信号，由电脑进行运算综合推断处理后向各种执行元件、喷油器、废气再循环阀和怠速帮助空气掌握阀等输出电控信号。

用电子示波器测试电控信号的大小、外形和变化频率等推断故障，会给修理人员带来很大便利。

五、高压打火法对高压电路进行搭铁试火,观看电火花状况,推断点火系的工作状况。

详细方法是:取下点火线圈或火花塞的高压导线,将其对准火花塞或缸盖等,距离约5mm,然后接通起动开关,转动发动机,看其跳火状况。

假如火花剧烈,呈天蓝色,且跳火声较大,则表明点火系工作基本正常;反之,则说明点火系工作不正常。

六、低压搭铁试火法即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来推断。

这种方法比较简洁,是广阔汽车电工常常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁两种。

所谓直接搭铁,是未经过负载而直接搭铁产生剧烈的火花。

例如,我们要推断点火线圈至蓄电池一段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,假如有剧烈的火花,说明该电路正常;假如无火花产生,说明该段电路消失了断路。

间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来推断线路或负载是否有故障。

例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),假如有火花,说明这段线路正常;假如无火花,则说明电路有断路。

特殊值得留意的是,试火法不能在电子线路汽车上应用。

七、短路检查法用起子或导线将被怀疑有断路故障的电路短接,观看仪表指针变化或电器设备工作状况,从而推断出该电路中是否存在断路故障。

汽车电路知识一、整车电路的组成汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。

1、电源电路也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路，电能分配（配电）及电路保护器件也可归入这一电路。

2、起动电路是由起动机、起动继电器、起动开关及起动保护电路组成的电路。

也可将低温条件下起动预热的装置及其控制电路列入这一电路内。

3、点火电路是汽油发动机汽车特有的电路。

它由点火线圈、分电器、电子点火控制器、火花塞及点火开关组成。

微机控制的电子点火控制系统一般列入发动机电子控制系统中。

4、照明与灯光信号装置电路是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。

5、仪表信息系统电路是由仪表及其传感器、各种报警指示灯及控制器组成的电路。

6、辅助装置电路是由为提高车辆安全安性、舒适性等而设置的各种电器装置组成的电路。

辅助电器装置的种类随车型不同而有所差异，汽车档次越高，辅助电器装置越完善。

一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音响装置等。

较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节装置和电动遥控后视镜等。

电子控制安全气囊归入电子控制系统。

7、电子控制系统电路主要有发动机控制系统（包括燃油喷射、点火、排放等控制）、自动变速器及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。

二、三种电路图1、布线图布线图识按照汽车电器在车身上的大体位置来进行布线的。

其特点是：全车的电器（即电器设备）数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。

它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。

在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积。

布线图的缺点：图上电线纵横交错，印制版面小则不易分辨,版面过大印装受限制；读图、画图费时费力，不易抓住电路重点、难点；不易表达电路内部结构与工作原理。
