组合电器(负荷开关—熔断器)在电网改造中的应用及相关技术城网、农网的改造，涉及众多的配电变压器，解决好变压器的保护问题是电网改造的重要内容，直接影响电网的供电质量。
1 负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换(当然也应具有一定的开断能力)。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断器制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器(俗称撞针)的熔断器配合具有脱扣装置的负荷开关则可解决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出(通常为1.5焦耳)，负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5～3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器其最小开断电流约250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。
rn2-10熔断器参数熔断器是一种重要的电气保护设备，在电路中起着关键作用，用于保护电路免受过载电流和短路电流的损害。
熔断器参数是指熔断器的主要技术指标和性能要求，下面将对熔断器的10个参数进行详细介绍。
1.额定电压（Rated Voltage）：用于表示熔断器能够正常工作的电源电压范围，一般为标准的交流电压值，例如220V或380V。
2.额定电流（Rated Current）：表示熔断器额定工作条件下能够正常承载的电流大小，单位为安培（A），通常有常用的数值可供选择，如10A、20A等。
3.熔断能力（Breaking Capacity）：用于表示熔断器的熔断能力，即在额定电流和额定电压条件下能够可靠地切断电流的最大短路电流值。
熔断能力越大，熔断器的保护范围就越广。
4.动作特性（Operating Characteristics）：用于描述熔断器的工作状态和响应速度。
常见的动作特性有快速断开（Fast Acting）、延时断开（Time Delay）等。
根据应用场合和需要选择不同的动作特性。
5.额定断电能力（Interrupting Capacity）：表示熔断器在短路情况下能够安全切断电路的能力，是熔断器性能的重要指标之一。
额定断电能力越大，熔断器的安全性能越高。
6.漏电保护性能（Leakage Protection Performance）：用于指示熔断器对于漏电保护的性能。
漏电保护熔断器能够在电路出现漏电故障时迅速切断电流，保护人身和设备的安全。
7.额定冲击电流（Rated Impulse Withstand Voltage）：用于指定熔断器可以承受的额定冲击电压大小。
冲击电流是指由于电路突然中断而产生的电压冲击，额定冲击电流越高，熔断器的抗干扰能力越强。
8.额定热电流（Rated Thermal Current）：表示熔断器能够长时间连续工作的最大额定电流。
熔断器在额定热电流条件下能够长时间工作而不发生过热现象，保证电路的正常运行。
概述
FN12-12和FNR12-12组合电器是额定电压12kV，额定频率50Hz的三相高压开关设备，用于分合负
荷电流、闭环电流、空载高压电器和电缆充电电流、关合短路电流、配装接地开关的负荷开关，可以
承受短路电流，主要用于三相环网或终端供电的市区配电站和工业用电设备中，作负载控制和短路保
护之用。
型号及其含义
额定热稳定电流(kA)
额定有功负荷电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N 12 - 12 / 630 - 20
D
户内
接地开关
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N R 12 - 12 / 125- 31.5
D
接地开关
户内
带熔断器
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
高压电器
097
主要技术参数FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
098
电动分闸及电动机构原理图
图4 电动机构电气原理图
1
23
4
U1YA
XT 21
XT 13579
246810
11213112224151324252
13233314244353344454
N(—)
220V~
L(+)
图3 电动分闸原理力图
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
100。

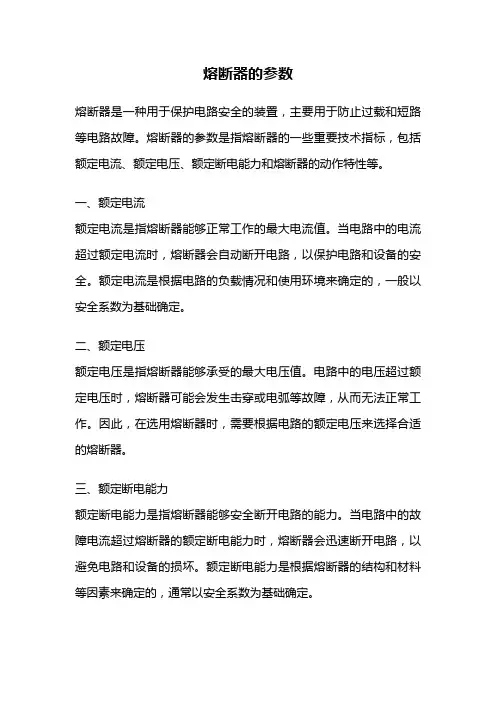

熔断器的参数熔断器是一种用于保护电路安全的装置，主要用于防止过载和短路等电路故障。
熔断器的参数是指熔断器的一些重要技术指标，包括额定电流、额定电压、额定断电能力和熔断器的动作特性等。
一、额定电流额定电流是指熔断器能够正常工作的最大电流值。
当电路中的电流超过额定电流时，熔断器会自动断开电路，以保护电路和设备的安全。
额定电流是根据电路的负载情况和使用环境来确定的，一般以安全系数为基础确定。
二、额定电压额定电压是指熔断器能够承受的最大电压值。
电路中的电压超过额定电压时，熔断器可能会发生击穿或电弧等故障，从而无法正常工作。
因此，在选用熔断器时，需要根据电路的额定电压来选择合适的熔断器。
三、额定断电能力额定断电能力是指熔断器能够安全断开电路的能力。
当电路中的故障电流超过熔断器的额定断电能力时，熔断器会迅速断开电路，以避免电路和设备的损坏。
额定断电能力是根据熔断器的结构和材料等因素来确定的，通常以安全系数为基础确定。
四、熔断器的动作特性熔断器的动作特性是指熔断器在过载和短路等故障时的动作方式和时间。
熔断器的动作特性可以分为快速断路型、延时断路型和慢断路型等。
快速断路型熔断器在故障发生后能够迅速断开电路，起到快速保护的作用；延时断路型熔断器在故障发生后会有一定的延时时间后再断开电路，适用于某些特殊的负载情况；慢断路型熔断器在故障发生后会有较长的延时时间后再断开电路，适用于一些对电流波动较敏感的负载。
五、熔断器的热特性熔断器的热特性是指熔断器在长时间工作时的热稳定性和热容量。
熔断器在工作时会产生一定的热量，如果熔断器的热稳定性较差或热容量较小，长时间工作时可能会发生熔断器过热或烧毁等故障。
因此，在选用熔断器时需要考虑熔断器的热特性，以确保熔断器能够在长时间工作中保持稳定性。
六、熔断器的灵敏度熔断器的灵敏度是指熔断器在故障发生时的动作灵敏程度。
熔断器的灵敏度越高，能够更快地断开电路，从而更好地保护电路和设备的安全。
ISARC压气式高压负荷开关
产品信息：高压负荷开关（ISARC1-03W、
ISARC1-12、ISARC2-12）
企业简介•企业机构：上海红申（集团）电气有限公司（山东红申电气有限公司、乐清市红苏电气有限公司、常熟开关有限公司）
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程
•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
•1、ISARC压气式负荷开关
•2、HS-ISARC压气式负荷开关
•3、TEC-ISARC压气式负荷开关
•4、FN12压气式负荷开关
•5、HS-ISARC压气式负荷开关（6800元/台）•6、HS-VSARC真空式负荷开关（9800元/台）•12KV---24KV---36KV
8、箱变(HS-ISARC负荷开关应用）-C。
组合电器（负荷开关—熔断器）的相关技术■负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换（当然也应具有一定的开断能力）。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器（俗称撞针）的熔断器配合具有脱扣装置的负荷开关则可能决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出（通常为1.5焦耳），负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5~3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断吕在引起熔体熔化至额定开断电流（40KA）之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器最小开断电流约250~300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
■撞击器操作与转移电流熔断器的通过电流与熔断时间呈反时限特性，简称安一秒特性，当出现过电流时，熔断器依其安一秒特性熔断。
FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为1图 FN5-121、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆 10、负荷开关转轴 11、弹簧储能机构12、操作机构2图 FN5-12D1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构3图 FN5-12R1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
4图 FN5-12RS1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
5图 FN5-12RL1、低架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构6图 FN5-12RDL1、底架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关。
