负荷开关_熔断器组合电器的继电保护

负荷开关--熔断器组合电器选用中的技术问题负荷开关--熔断器组合电器选用中的技术问题近年来，在10kV配电变压器的保护和控制开关的选用中，由于负荷开关-熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点，从而使组合电器获得广泛的应用。

在实际应用中，如何正确选用组合电器，负荷开关、熔断器与变压器如何合理选配参数，是关系到能否发挥组合电器作用，保证系统安全运行的关键问题。

1转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差，三相熔断器中有一相首先断开后，撞击器动作，此时可能出现另两相熔断器尚未熄弧开断，而撞击器出击形成由负荷开关切断故障电流的现象，即原本由熔断器承担的开断任务转移给负荷开关承担。

因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。

低于该值时，首开相电流由熔断器开断，其他两相电流由负荷开关开断。

大于该值时，三相电流仅由熔断器开断。

转移电流是我们在选用组合电器时应注意的一个重要指标，假如选用不当，负荷开关所能承受的转移电流不足够，将无力承担开断两相短路电流的任务而引起开关的爆炸。

负荷开关通常分为一般型和频繁型两种，以空气为绝缘介质的产气式和压气式负荷开关为一般型，真空和SF6负荷开关为频繁型，不同的负荷开关，转移电流的指标各不相同，一般型负荷开关的转移电流在800～1000A左右，频繁型可达1500～3150A。

配电变压器的容量不同，相应的转移电流也不相同，实际的转移电流可由变压器容量进行估算。

一般S9-800/10型配变的转移电流为978A。

按照转移电流的定义及结合负荷开关的开断时间和特性，负荷开关转移电流要避开最大短路电流，控制在最大短路电流的70%以内，即实际转移电流约为978×70%＝685A。

在分析国产负荷开关和熔断器技术系数的基础上，考虑到产品的离散性，按照转移电流的验算结果，以我市的经验，容量在800kV A以内的变压器，可选用以空气绝缘的一般型负荷开关，容量在800～1250kV A范围内的变压器，一般选用真空或SF6绝缘的频繁型负荷开关。

谈负荷开关-限流熔断器组合电器对变压器的保护摘要：在城乡电网改造中负荷开关一熔断器组合电器被运用的最为广泛，因为它具有结构简单，成本低，独特的保护变压器短路的性能等优点。

本文主要是分析变压器的保护装置，根据实际的发展情况来探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升。

关键词：负荷开关-限流熔断器；组合电器；变压器城乡电网改造的进程不断加快，很多地方纷纷出现很多不同的供电方式，比如：箱式变电站、终端变电站、环网供电单元等。

在这么多的供电方式中，保护装置在里面其关键性作用，例如变压器突然发生了故障，如保护装置能够快速有效的屏蔽故障迅速恢复供电，及时的保护了高、低压开关设备和变压器不受损害。

本文分析的重点是保护装置，探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升，另外全面分析整个电力工程的成本，在保证安全可靠的前提下，尽量的节约成本，给用户提供满意的服务之外还带来实惠的价格。

1负荷开关-熔断器组合电器简介1.1特点负荷开关的结构简单，是一种具有灭弧装置的操作电器，可以切断过载电流与负荷电流，但是短路电流无法切断，只有熔断器可以切断短路电流来保护电器设备。

因此把负荷开关和高压熔断器组合起来构成负荷开关-熔断器组合电器，这样不仅可以切断过载电流，负荷电流，也可以切断短路电流。

组合电器中的限流型高压熔断器部分，里面的熔丝是由一根或者多根的细铜丝拧紧成螺旋状放在石英砂中，如果出现电流过载或者短路现象时，里面的熔丝会被熔断，整个石英砂的交接出会出现很多电弧。

因为石英砂具有去游离作用，可以减少金属蒸气，具有很好的冷却性，电弧会在短路电流值达到封顶时被断开，从而迅速的熄灭。

这种熔断器的有点就是具备限流能力和迅速开断电流的能力。

因为是在封闭的瓷管中发生的熔断过程，因此管外不会有气流泄出。

负荷开关-熔断器组合在变电所的应用发表时间：2018-03-05T11:30:51.543Z 来源：《建筑学研究前沿》2017年第29期作者：查流芳[导读] 如上所述，该变电所10kV环网馈线柜所采用的SF6式负荷开关-熔断器组合，配合过流脱扣器，能够实现对变压器各工作区域的保护。

国家电网安徽芜湖供电公司安徽省芜湖市 241000 摘要：介绍了芜湖某10kV环网馈线柜采用的负荷开关-熔断器组合的特点，负荷开关与熔断器之间的配合，以及使用中注意的问题。

关键词：负荷开关-熔断器组合电器；熔断器；过流脱扣芜湖某10kV变电所接线采用单母线环网形式，配置两台北京华泰生产干式变压器，容量为1250kVA，下设两组施奈德低压配电柜，10kV电源进线共配置5面施奈德开关柜，其中2面进线柜采用IM型开关柜，2面馈线柜采用QM负荷开关-熔断器组合开关柜，还有1面为测量柜。

馈线柜内高压熔断器采用户内高压限流熔断器，最高额定电压40.5kV，型号为XRNT1-10，额定电流为125A。

1.负荷开关与熔断器的配合国际电工委员会IEC420标准对负荷开关与熔断器之间的配合做了明确规定，将电流的开断划分成4 个区域：（1）区域Ⅰ为工作电流范围，I＜Ink。

Ink为组合电器的额定电流。

它小于熔断器的额定电流InHH，这是由于熔断器安装地（如装在开关柜内或单个外壳内）的温度状况及热损耗的导散受限制，使组合电器不能承受熔断器的全电流。

组合电器的额定电流开断由负荷开关单独完成。

负荷开关三相开断，三相熄弧。

（2）区域Ⅱ为过负荷范围，InHH＜I＜3InHH。

在此范围内，熔断器承受超过额定电流的过电流。

约从2InHH起，熔体动作，但熔断器尚不能熄弧。

熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。

在这里，熔体动作的含义是所有主熔体至少在一处金属断开。

这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。

（3）区域Ⅲ为转移电流ITC范围。

生技便函〔2011〕012号关于规范箱变及环网柜的熔断器管理确保配变运行安全配电运行检修工区、各供电所、营销部：由于负荷开关+熔断器组合电器保护变压器可以限制短路电流值，使变压器免于承受突发短路故障电流，并在10ms以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力升高而导致变压器油箱变形、开裂，使变压器得到更为可靠合理的保护。

而且负荷开关+熔断器组合电器造价比断路器结构形式更便宜；保护变压器特性好；且无需外加电源，保护更简单；简化了与上级断路器配合关系，调试及维护更方便多；制造结构简单，材料消耗少、可靠性高。

正式由于以上优点，负荷开关+熔断器组合电器故这几年来在箱变及环网开关柜得到广泛应用。

高压熔断器主要作用是作为配电变压器内部和高、低压套管短路的主保护，而且又作为低压断路器的后备保，。

其保护范围为低压变压器侧到高压熔断器变压器侧，熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

低压断路器主要作为配电变压器过负荷和低压熔丝出线侧短路故障的主保护。

为保证高压熔断器正确可靠动作，确保配变运行，有必要规范熔断器的管理。

一、熔断器的选择1、选择熔断器有两个基本条件。

①工作电压应与熔断器的额定电压相符，熔断器不宜使用在工作电压低于其额定电压的电网中，如额定电压为10 kV的熔断器不宜用于6 kV的线路上。

②选择熔体时，应保证熔断器与电源侧继电保护之间以及熔断器与负荷开关之间动作的选择性。

熔体额定电流按下式选择In＝K Igmax K取1.5～2.0，Igmax为变压器最大工作电流。

熔断器产品样本中，用于变压器一次侧熔断器的一般选用原则如表所示。

表10kV变压器熔断器的额定参数二、负荷开关+熔断器应用范围1、根据《10kV 及以下电力用户业扩工程技术规范》（DB 35/T 1036—2010）①负荷开关--熔断器组合电器的转移电流不小于1700A，机械操作寿命不小于2000 次。

负荷开关熔断器组合电器的保护（经验总结）民用建筑的10/0.4kV变电所设计中，对于变压器容量不大的情况下，高压侧经常采用负荷开关-熔断器组合电器作为保护，那么多大容量以上的变压器就不能采用这种保护方式呢？以及采用这种保护方式会有什么其他的问题？下面是对变电器高压侧采用负荷开关、熔断器保护的简单分析，希望大家对负荷开关熔断器组合电器的保护加深下了解，不恰当之处敬请指正，谢谢！（1）采用负荷开关-熔断器组合电器（配有撞击器）负荷开关-熔断器组合电器分为以下两种：■一种是由一组三极负荷开关及配有撞击器的三只熔断器组成，任一只撞击器的动作都会引起负荷开关三极全部自动分闸；■一种是由配有脱扣器的三极负荷开关和三只熔断器组成，由过电流脱扣器触发联动负荷开关的自动分闸。

对于这类安装有撞击器或过电流脱扣器的负荷开关，应该进行转移电流和交接电流的检验。

下面来谈谈负荷开关+熔断器组合电器的转移电流和交接电流。

1）负荷开关-熔断器组合电器的转移电流依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》对转移电流的定义为：在熔断器与负荷开关转换开断职能时的三相对称电流值。

在出现三相短路故障时，故障电流会使熔断器件最快的一相熔化，成为首开极，熔断器的撞击器动作使负荷开关分闸，其余两极承受87%的故障电流，该故障电流由负荷开关开断，或者被剩下的两相熔断器开断。

也就是说，当预期短路电流低于转移电流时，首先开断极的电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流高于转移电流时，三相短路电流均由熔断器开断。

2）额定转移电流和实际转移电流的确定额定转移电流（I tn）是组合电气中负荷开关能够开断转移电流的最大均方根值（有效值）。

额定转移电流（I tn）由制造厂家提供，以施耐德SM6中压开关柜为例，其额定转移电流为1750A（三次开断能力）。

实际转移电流（I ts），制造厂家往往未能提供，则需根据变压器容量和所采用的熔断器规格来计算确定，依据国标GB16926-2009《高压交流负荷开关-熔断器组合电器》，实际转移电流可以确定为：熔断器的最小时间-电流特性上弧前时间等于0.9To的电流值。

高压电工（运行）模考试题+答案一、单选题（共58题，每题1分，共58分）1.运行中的变压器，其交变磁通Φ( )。

A、仅穿过一次侧绕组B、仅穿过二次侧绕组C、先后穿过一、二次侧绕组D、同时穿过一、二次侧绕组正确答案：D2.两台单相电压互感器接成( ),又称为不完全星形接线。

A、Y∕y接线B、D∕y 接线C、V∕V接线D、Y∕d接线正确答案：C3.有人值班的变配电室，站内电缆巡视检查周期为( )。

A、每月一次B、每半年一次C、每周一次D、每班一次正确答案：D4.FLN36-12负荷开关兼有隔离电源、接地和( )三种功能。

A、过压保护B、通断负荷C、故障切除正确答案：B5.不受供电部门调度的双电源用电单位，( )倒闸。

A、可以并路B、严禁并路C、可以短时并路正确答案：B6.架空线路用于拉线的材质多为( )。

A、裸铝线B、裸铜线C、镀锌钢绞线D、铝合金线正确答案：C7.《中华人民共和国安全生产法》规定，对事故隐患或者安全生产违法行为，任何单位或者个人( )。

A、必须向各级人民政府报告或者举报B、必须向生产经营单位安全管理部门报告或者举报C、应当向负有安全生产监督管理职责的部门提出或者投诉D、有权向负有安全生产监督管理职责的部门报告或者举报正确答案：D8.电工是( )工种，也是危险工种。

A、重要B、特殊C、普通D、保障正确答案：B9.电流互感器按用途分有（）。

A、保护用B、测量和保护用C、测量用正确答案：B10.变电所主接线是指变电所中接受、传输和( )的电路。

A、储存电能B、分配电能C、调节电能D、产生电能正确答案：B11.摇测10kV电缆绝缘电阻，应使用( )兆欧表。

A、250VB、2500VC、1000VD、500V正确答案：B12.断路器与相连的隔离开关，正确操作顺序是( )。

A、多人操作，同时拉开断路器和隔离开关B、停电时，先拉开断路器，后拉开隔离开关C、停电时，先拉开隔离开关，后拉开断路器正确答案：B13.电力电缆巡视检查内容包括( )等方面。

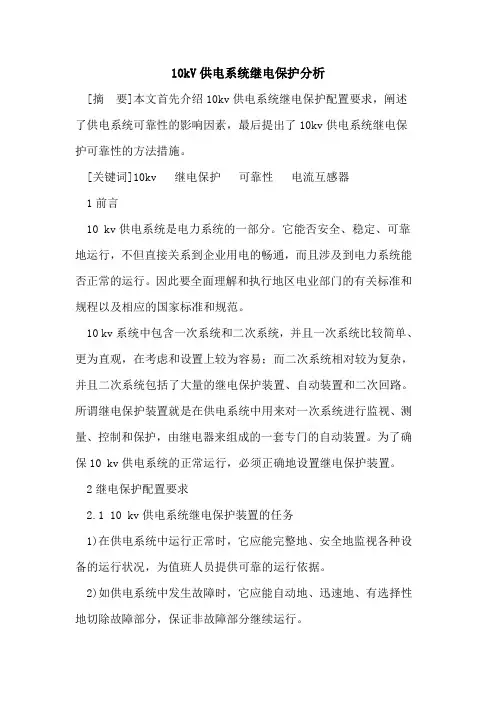

10kV供电系统继电保护分析[摘要]本文首先介绍10kv供电系统继电保护配置要求，阐述了供电系统可靠性的影响因素，最后提出了10kv供电系统继电保护可靠性的方法措施。

[关键词]10kv 继电保护可靠性电流互感器1前言10 kv供电系统是电力系统的一部分。

它能否安全、稳定、可靠地运行，不但直接关系到企业用电的畅通，而且涉及到电力系统能否正常的运行。

因此要全面理解和执行地区电业部门的有关标准和规程以及相应的国家标准和规范。

10 kv系统中包含一次系统和二次系统，并且一次系统比较简单、更为直观，在考虑和设置上较为容易；而二次系统相对较为复杂，并且二次系统包括了大量的继电保护装置、自动装置和二次回路。

所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护，由继电器来组成的一套专门的自动装置。

为了确保10 kv供电系统的正常运行，必须正确地设置继电保护装置。

2继电保护配置要求2.1 10 kv供电系统继电保护装置的任务1)在供电系统中运行正常时，它应能完整地、安全地监视各种设备的运行状况，为值班人员提供可靠的运行依据。

2)如供电系统中发生故障时，它应能自动地、迅速地、有选择性地切除故障部分，保证非故障部分继续运行。

3)当供电系统中出现异常运行工作状况时，它应能及时、准确地发出信号或报警，通知值班人员尽快做出处理.不难看出，在10 kv系统中装设继电保护装置的主要作用是通过缩小事故范围或预报事故的发生，来达到提高系统运行的可靠性，并最大限度地保证供电的安全和不间断。

可以想象，在10 kv系统中利用熔断器去完成上述任务是不能满足要求的。

因为熔断器的安秒特性不甚完善，熄灭高压电路中强烈电弧的能力不足，甚至有使故障进一步扩大的可能；同时还延长了停电的历时。

只有采用继电保护装置才是最完美的措施。

因此，在10kv系统中的继电保护装置就成了供电系统能否安全可靠运行的不可缺少的重要组成部分。

2.2继电保护配置的基本要求1)可靠性:是指继电保护装置设计的基本原理、整定计算、安装调试等要保证高度的准确性，要正确无误。

配电变压器保护方法及保护方案论文摘要:变压器是配电网的主要设备,应用面广量大,其安全运行直接影响整个系统的可靠性。

目前,配电变压器保护配置方面还存在许多问题,其中配电变压器与保护不匹配或存在动作死区,造成越级跳闸、拒动导致的事故相当多,因此,加强配电变压器保护优化配置,合理选择保护方案,可以提高配电变压器保护动作可靠性,有效防止主线路出口断路器保护误动。

关键词:配电变压器；熔断器；负荷开关；断路器一、配电变压器采用熔断器作为保护熔断器是配电变压器最常见的一种短路故障保护设备,它具有经济、操作方便、适应性强等特点,被广泛应用于配电变压器一次侧作为保护和进行变压器投切操作用。

所以一般配电变压器容量在400kV A以下时,采用熔断器保护,高压侧使用跌落式熔断器作为短路保护,低压侧使用熔断器作为过负荷保护。

使用跌落式熔断器确定容量时,既要考虑上限开断容量与安装地点的最大短路电流相匹配,又要考虑下限开断容量与安装地点的最小短路电流的容量关系。

目前,户外跌落式熔断器分为50A、100A、200A三种型号,200A跌落式熔断器的开断容量上限是200MV A,下限是20MV A,其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护配电变压器额定电压相匹配,熔断器的额定电流应大于或等于熔体的额定电流,可选为额定负荷电流的 1.5～2倍,此外,应按被保护系统三相短路容量,对所选定的熔断器进行效验,保证被保护设备三相短路容量小于熔断器额定开断容量上限,但必须大于额定开断容量的下限。

笔者曾经参与过事故调查,发现部分配电变压器所配置熔断器的额定开断容量(一般指上限)过大,或者在线路末段T接的配电变压器,选定熔断器造未经过短路容量效验,造成被保护变压器三相短路熔断器熔断时难以灭弧,最终引起容管烧毁、爆炸,导致主线路跳闸事故。

二、配电变压器采用负荷开关加熔断器组合电器作为保护负荷开关加熔断器组合电器可以开断至31.5kA的短路电流,其基本特征是依赖熔断器熔断触发撞针动作于负荷开关。

组合电器（负荷开关—熔断器）的相关技术■负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换（当然也应具有一定的开断能力）。

通常认为，负荷开关合分工作电流，熔断器开断短路电流。

但是当出现故障时，由于三相电流不尽相同，以及熔断制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。

首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。

带有撞击器（俗称撞针）的熔断器配合具有脱扣装置的负荷开关则可能决缺相运行问题。

当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出（通常为1.5焦耳），负荷开关脱扣装置在撞击器操作下立即三相断开。

据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。

因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。

应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5~3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。

全范围熔断吕在引起熔体熔化至额定开断电流（40KA）之间任何电流均能可靠断开，但其价格昂贵，一般不采用。

当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。

例如额定电流为100A的熔断器最小开断电流约250~300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。

■撞击器操作与转移电流熔断器的通过电流与熔断时间呈反时限特性，简称安一秒特性，当出现过电流时，熔断器依其安一秒特性熔断。

负荷开关一熔断器组合电器与自供电继电保护的配合摘要：使用负荷开关熔断器组合电器可以使变压器得到短路保护，但在1．2～7倍左右的过电流得不到有效保护。

通过分析负荷开关一熔断器组合电器保护变压器的3种形式，引出了负荷开关熔断器组合电器采用继电保护的概念。

介绍了采用自供电数字继电器对变压器保护的配合方式．并用实例加以阐述，指出负荷开关熔断器组合电器带数字式无电源继电保护的方式保护中、小容量的变压器，弥补了变压器保护时高压熔断器在变压器过流部分无法保护的缺陷，且不用外加电源．保护更简单。

关键词：变压器；负荷开关熔断器组合电器；自供电继电保护0 引言保护1 250 kVA及以下变压器的负荷开关熔断器组合电器结构简单、造价便宜、保护特性好，目前已在我国城市配电设备和工业电力网得到了广泛的应用。

负荷开关特别适用于工作电流较小(例如630 A及以下)，且操作不频繁的场合(例如变压器的投切)。

负荷开关可以合闸短路电流，但只开断工作电流，开断能力有限，短路保护由熔断器承担。

但是在这中间，存在一个过电流区域的问题，在此区域，只有负荷开关和熔断器相互配合，才能安全可靠地完成开断任务。

根据IEC420及相应的GB 16926—1997标准，对此区域内2种电器的配合，引入了转移电流和交接电流的概念。

实际上，根据负荷开关一熔断器组合电器生产厂家样本选择高压熔断器的额定电流，其最小分断电流一般为变压器额定电流的7～10倍。

即：使用负荷开关一熔断器组合电器，变压器得到了短路保护，但在1．2～7倍左右的过电流范围内没有得到有效的保护。

l 负荷开关一熔断器组合电器保护变压器的形式负荷开关一熔断器组合电器保护变压器，要配合恰当才能实现可靠保护。

负荷开关的正常开断有3种形式：(1)手动或电动分断当负荷开关熔断器组合电器采用手动或电动分断时，负荷开关的机构脱扣结构有2种方式：1)负荷开关已预先弹簧储能，接到手动或电动分闸信号即脱扣分闸。

这种负荷开关机构结构设计比较复杂，一般要设计2根弹簧，一根作分闸弹簧，一根作储能弹簧。

负荷开关和熔断器组合电器在配电变压器保护中的应用1 概述环网柜中采用负荷开关和熔断器组合电器对配电变压器进行保护。

正常情况下，负荷开关分、合负荷电流；当变压器发生短路时，熔断器可在10ms 内切除故障。

断路器保护配电变压器时，其切断时间由继电保护时间、断路器固定分闸时间和燃弧时间构成，一般需要40到60ms，其切断时间远大于熔断器的切断时间，这是采用负荷开关和熔断器组合电器对变压器进行保护的明显优点。

同时，环网柜体积小、结构相对简单、运行维护工作量少、成本较低等优点，适用于10KV环网供电、双电源供电和终端供电系统，也可用于箱式变电站。

但是，环网柜的保护功能简单，不适用于对保护和自动化要求较高的场所使用。

2 负荷开关和熔断器组合电器工作原理负荷开关和熔断器组合电器是由一组三极负荷开关及配有撞击器的三只限流式熔断器组成的，任何一个撞击器的动作都会引起负荷开关三极全部自动分闸；也可以是由一组配有脱扣器的三极负荷开关和三只限流式熔断器组成的，由过电流脱扣器或并联脱扣器触发来操作负荷开关的自动分闸。

环网负荷开关柜中的熔断器，一般选择带有撞击器的熔断器，这也是本文介绍内容。

负荷开关和熔断器组合电器，当采用撞击器操作负荷开关分闸时，在熔断器与负荷开关转换开断职能时的三相对称电流值称为组合电器的额定转移电流。

当预期短路电流低于组合电器的额定转移电流值时，首开相电流由熔断器开断，而后两相电流由负荷开关开断；当预期短路电流大于额定转移电流值时，三相电流仅由熔断器开断。

3 负荷开关和熔断器组合电器与变压器配合（1）确定实际转移电流负荷开关熔断器组合电器的实际转移电流，取决于熔断器触发的负荷开关分闸时间和熔断器的时间一电流特性。

对于给定用途的组合电器，其实际转移电流可由厂家提供，当厂家不能提供时可按以下简化方法确定。

T m=0.9T0，其中，T m为三相故障电流下首先动作的熔断器在最小时间一电流特性曲线上的熔断时间，T0为熔断器触发的负荷开关分闸时间，一般可取0.05s。

10kV 配电室高低压开关选择及保护措施发布时间：2021-09-29T07:59:10.294Z 来源：《福光技术》2021年13期作者：洪翔[导读] 只有使负荷开关及熔断器互相配合协调。

才能贴切保护配电系统。

山东国为电力工程有限公司山东聊城 252000摘要：配电室作为住宅小区或商业楼房的重要组成部分，是电力系统的中心环节之一，对整个电力系统的经济和安全运行有着直接的影响作用，是联系用户负荷和市区电网最为关键的中间环节，起着分配和变换电能的作用。

在 10kV 配电系统中 , 配电室起着不容忽视的重要作用 , 其中，高低压开关的控制和相互的保护配合方面不尽合理，给电网运行带来了很大困扰。

使配电室设备的选型走向规范化有着十分重要意义，极大地方便了电力系统的管理。

关键词：10kV 配电室；高低压开关；选择及保护一、高压开关1.1负荷开关国内早已使用作为仅开断关合工作电流的负荷开关，起初分为产气式及压气式上世纪 90 年代到目前来说以使用可靠性而且成本低廉、不用维护三工位负荷开关和真空负荷开关为主。

1.2负荷开关——熔断器组合电器其主要功能是保护变压器。

其中开断及关合工作电流电负荷开关承担。

而熔断器则完成短路保护功能。

其中有一定的过电流区域段存在着负荷开关与熔断器之间，只有使负荷开关及熔断器互相配合协调。

才能贴切保护配电系统。

1.3断路器中压断路器能够开断短路电流，其主要分为两种：S 断路器属于灭弧介质。

而真空断路器属于绝缘介质。

这两种类型都采用弹簧操动机构。

断路器保护随着断电保护智能化也越来越完善。

二、主要参数选择2.1额定电压是指相间电压，即线电压。

2.2额定电流能够开断空载变压器。

如果进出开关柜的电缆截面为 240mm，充电电流估算为 1.8A/km。

如果截面为 300mm，则可按 2A/km 估算充电电流。

所以在正常情况下对开关开断电缆充电电流不小于 16A。

2.3具有动热稳定承受能力对热移动电流耐受时间国内规程要求 4s，而国外既有 3s 标准也有 2s 标准。

配电变压器的熔断器保护摘要：分析了限流熔断器和负荷开关—熔断器组合电器在环网供电单元和预装式变电站中的应用形式与特点，介绍了熔断器选择的基本原则。

关键词：熔断器断路器应用特点…1 前言配电变压器的过流保护有两种途径：一种是利用断路器；另一种是利用熔断器。

用熔断器保护配电变压器不仅结构简单、成本低，而且比断路器保护更有效。

短路试验结果表明，当变压器内部发生故障时，为避免油箱爆炸，必须在20ms 内切除短路故障[1]。

限流熔断器可在10ms内切除短路故障，而断路器一般需要三周波（60ms）切除短路故障。

断路器全开断时间由三部分组成：继电保护动作时间、断路器固有动作时间和燃弧时间。

欧洲一些电力公司的实践说明了这一点。

德国RWE电力公司在配电网中使用的41000台变压器，均采用高压熔断器保护，1987年其变压器发生故障87起，仅出现一次箱体炸开。

法国电力公司曾于1960年～1970年做了取消熔断器保护的尝试，使用的7500台变压器在10年中发生500起故障，其中有50起箱体炸开。

在1991年国际配电网会议（CIRED）上，比利时也提供了有力证据。

比利时对万台变压器观察10年以上，其中97%的变压器通过熔断器保护，3%的变压器通过断路器保护，在整个期间，没有出现一次箱体炸裂。

近年来，熔断器保护在一些新型变配电设备中得到广泛应用。

2 配电变压器熔断器保护的形式长期以来，在我国的配电网中，小容量配电变压器（一般在630kV A以下）大都采用熔断器保护。

户外315kV A及以下配电变压器采用跌落式熔断器（RW 系列）；户内630kvA用以下配电变压器采用RN系列限流熔断器。

近年来，环网供电单元和预装式变电站（组合式变压器）在我国的配电网中应用日益增多。

这两种类型的变配电设备大都采用限流熔断器来保护配电变压器。

2.1 环网供电单元环网供电单元常用于环网供电系统，它一般至少由三个间隔组成，即两个环缆进出间隔和一个变压器回路间隔，其主接线如图1所示。

1 10 kV配电变压器的保护配置方案福建省电力有限公司要求永久性用电的用户计量柜的设计选型是：凡容量在100～315 kVA（不含315 kVA）且供电方案确定为低压计量的用户应采用低压计量柜方式计量，容量在315 kVA及以上的用户应采用高压计量柜方式计量。

电气设计人员就依据该原则考虑是否配置高压柜对变压器进行保护，一般大部分设立专用变压器的用户，高压供电系统为10 kV系统，10 kV配电变压器的保护配置方案通常有以下几种：用户容量小于315 kVA的，考虑采用跌落式熔断器进行保护，变压器的位置根据现场提供的条件选择放置在杆上变台或落地的方式。

用户容量在315 kVA及以上时，由于要求使用高压计量柜，就涉及到高压配电柜的选型问题。

此时变压器保护配置方案一般有两种：一种是利用断路器；另一种则利用负荷开关-熔断器组合电器。

这两种配置方式在技术和经济上各有优缺点，目前的情况是并存选用。

本文着重对这两种方式进行综合比较分析。

2 负荷开关-熔断器组合电器与断路器保护的比较2.1 两种配置各自的特点高压负荷开关-熔断器组合电器是由高压负荷开关来承担过载电流（此过载电流对高压负荷开关来说，仍在高压负荷开关额定开断电流的范围内）和正常工作电流的关合和开断，并且还要求承担“转移电流”的开断。

而变压器高压侧的短路保护和过载保护由熔断器来承担。

这是一组负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。

两者的有机结合可满足配电变压器各种正常和故障运行方式下操作保护的要求。

因此其最大的特点是结构简单、制造容易、价格便宜。

如能合理选配熔断器、负荷开关与变压器的参数，也能达到可靠保护的要求。

对于断路器而言，断路器具备所有保护功能与操作功能，断路器参数的确定和结构的设计制造均严格按标准进行，因而其结构复杂、选材严格、造价昂贵，在终端用户中大量使用不现实。

2.2 两种保护对配电变压器性能比较对保护配电变压器，采用负荷开关-熔断器组合电器比断路器更为经济实用。
