ISARC2-12负荷开关-熔断器组合电器

10KV及以下客户供用电工程典型设计方案第一分册 配电房工程总设计说明1 概 述配电房工程典型设计适用于10/0.4kV配电房新建工程（建筑物新建或箱式变电站），变压器为油浸式变压器，室内变压器容量为100~1600kVA，箱式变压器容量为100~800kVA。

配电房工程分册共分五章。

根据配电变压器（以下简称变压器）容量的大小或10kV接线方式的不同分为四章：第一章适用于变压器容量范围100~250kVA，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第二章适用于变压器容量范围315~400kVA，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第三章适用于变压器容量范围500~1600kVA，10kV侧单电源，根据变压器安装地点及数量的不同分为箱式变电站（单台变压器）、箱式变电站（两台变压器）、变压器室内安装（单台变压器）、变压器室内安装（两台及以上变压器）四节；第四章适用于变压器容量范围500~1600kVA，10kV侧双电源，根据10kV侧结线方式的不同分为10kV侧单母线接线、10kV侧单母线分段接线两节。

第五章为前四章的公共部分，共分三节，分别归纳了设备选择、断面图及二次接线图。

10kV侧标注所有设备的型号及技术参数，0.4kV侧对总路断路器及无功补偿的容量、型号及技术参数进行标注(根据不同的变压器容量，对受变压器容量影响较大的设备技术参数在第五章设备选择中单独列表标注)；对出线仅标注设备型号、示意出线回路数，出线设备技术参数应根据工程实际情况选择，出线回路数也可根据工程实际情况酌情增减，图纸标注的设备型号仅作参考。

2 设计范围从10kV侧电缆进线的电缆头、架空进线的变压器安装引下线起，至0.4kV出线配电屏电缆头止这一范围内的电气安装设计（不含电缆头）。

3 设计目的和原则3.1 采用标准化、规范化的典型设计，规范市场、提高安装质量，从而保证供电可靠性。

XX市城市居住区供配电工程10KV HXGN高压开关柜专用技术规范书工程名称： XX建设单位：上海红申电气有限公司设计单位：XX勘测设计有限公司设计联系人：XX1 招标设备需求一览表：2设备技术配置（见图）：1) 10kV配电装置电气一次主接线图；10kV 配电装置电气平、断面图。

2)中标厂家应严格按照投标时应标文件中的配置表进行生产3 其他技术条款4 使用说明本专用技术条件与10KV HXGN高压开关柜通用技术规范书构成完整的设备技术规范书。

10KV HXGN高压开关柜通用技术规范目录1. 总则2. 标准与规范3. 设备规范4. 使用环境条件5. 主要技术参数及要求6. 试验方法7. 检验规则8. 监造9. 质量保证及试验10. 技术文件附件一：卖方应填写的备品备件和专用工具表附件二：技术偏差表1 总则1.1本技术规范的使用范围，适用于长沙市城市居住区供配电工程10kV HXGN高压开关柜的订货招标。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条件，供方应保证提供符合本技术规范书的有关最高工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范的条件提出异议，则意味着卖方提供的设备完全符合本规范的要求。

如有异议，不管是多么微小，都应有技术偏差表加以详细描述。

1.4在签订合同之后，买方有权提出因规范标准发生变化而产生的一些补充要求，具体工期由供、需双方共同商定。

1.5本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其较高标准执行。

1.6本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

2 标准与规范GB11022 《高压开关设备通用技术条件》GB0171 《电气装置工程盘柜及二次回路回路结线施工及验收规范》DL/T404 《户内交流高压开关柜订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》GB3906 《3～35kV交流金属封闭开关设备》GB763-90 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB191 《包装贮运标志》GB311.1 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动、热稳定试验方法》DL/T403 《12kV—40.5kV高压真空断路器订货技术条件》国家电力公司“防止电力生产重大事故的二十五项要求”国家电网公司跨区电网建设落实十八项反事故措施实施办法（试行）部颁继电保护“反措”要点及湖南省电力公司实施细则国家电网公司其他企业标准。

CKFZR-12D真空式高压负荷开关产品信息：各种型号负荷开关
企业简介
•企业机构：上海红申（控股）电气有限公司
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：合资、生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
产品信息：
•1、CKFZ-12D真空式负荷开关
•2、CKFZR-12D真空式负荷开关
•3、TEC-VSARC意大利技术真空式负荷开关•4、HS-VSARC意大利技术真空式负荷开关
1、CKFYR-12D压气式负荷开关---A
7、箱变(配电箱、配电柜、成套大类）-1
企业荣誉、企业文化。

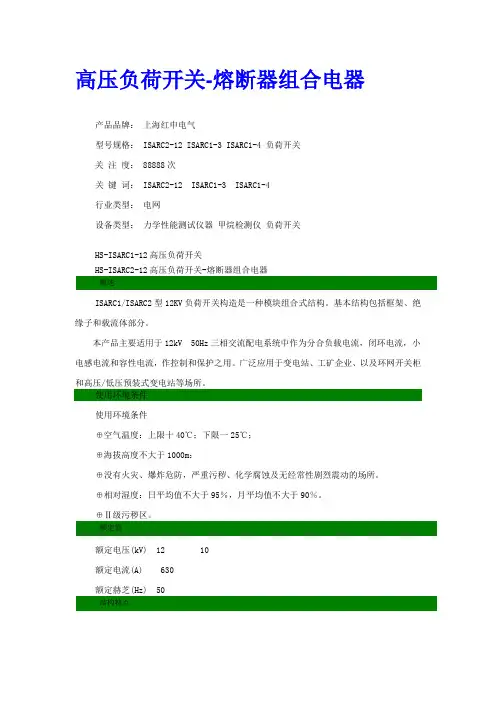

高压负荷开关-熔断器组合电器产品品牌：上海红申电气型号规格： ISARC2-12 ISARC1-3 ISARC1-4 负荷开关关注度： 88888次关键词： ISARC2-12 ISARC1-3 ISARC1-4行业类型：电网设备类型：力学性能测试仪器甲烷检测仪负荷开关HS-ISARC1-12高压负荷开关HS-ISARC2-12高压负荷开关-熔断器组合电器概述ISARC1/ISARC2型12KV负荷开关构造是一种模块组合式结构。

基本结构包括框架、绝缘子和载流体部分。

本产品主要适用于12kV 50Hz三相交流配电系统中作为分合负载电流，闭环电流，小电感电流和容性电流，作控制和保护之用。

广泛应用于变电站、工矿企业、以及环网开关柜和高压/低压预装式变电站等场所。

使用环境条件使用环境条件⊕空气温度：上限十40℃；下限一25℃；⊕海拔高度不大于1000m：⊕没有火灾、爆炸危防，严重污秽、化学腐蚀及无经常性剧烈震动的场所。

⊕相对湿度：日平均值不大于95％，月平均值不大于90％。

⊕Ⅱ级污秽区。

额定值额定电压(kV) 12 10额定电流(A) 630额定赫芝(Hz) 50结构特点熔断器安装于ISARC2上，其型号为ISARC2-12，同时D型接地开关及其机械连锁也可以安装于ISARC2-12上，用户可根据自己的需要选择不同的组合。

ISARC2-12D带接地开关的负荷开关-熔断器组合电器,应用例子:电缆分段器和变压器开关(与变压器熔断器R配套使用)电动机开关(与电动机熔断器R配套使用)投切电容器组作为组装开关柜的元件在负荷开关柜内使用紧凑变电站和箱变在公共事业和工业里应用执行标准：GB3804.2004《3.6-40.5kV交流高压负荷开关》GB16926.97 《交流高压负荷开关-熔断器组合电器》GB15166.94 《交流高压熔断器》GB1985.200 《交流高压隔离开关和接地开关》订货须知A.产品型号、名称、数量；B.使用环境条件；C.安装操作方式；D.备品、备件的名称及数量。

10KV及以下客户供用电工程典型设计方案四川省电力公司第一分册配电房工程总设计说明1 概述配电房工程典型设计适用于10/0.4kV配电房新建工程（建筑物新建或箱式变电站），变压器为油浸式变压器，室内变压器容量为100~1600kV A，箱式变压器容量为100~800kV A。

配电房工程分册共分五章。

根据配电变压器（以下简称变压器）容量的大小或10kV接线方式的不同分为四章：第一章适用于变压器容量范围100~250kV A，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第二章适用于变压器容量范围315~400kV A，根据变压器安装地点的不同分为变压器室外安装、箱式变电站、变压器室内安装三节；第三章适用于变压器容量范围500~1600kV A，10kV侧单电源，根据变压器安装地点及数量的不同分为箱式变电站（单台变压器）、箱式变电站（两台变压器）、变压器室内安装（单台变压器）、变压器室内安装（两台及以上变压器）四节；第四章适用于变压器容量范围500~1600kV A，10kV侧双电源，根据10kV侧结线方式的不同分为10kV 侧单母线接线、10kV侧单母线分段接线两节。

第五章为前四章的公共部分，共分三节，分别归纳了设备选择、断面图及二次接线图。

10kV侧标注所有设备的型号及技术参数，0.4kV侧对总路断路器及无功补偿的容量、型号及技术参数进行标注(根据不同的变压器容量，对受变压器容量影响较大的设备技术参数在第五章设备选择中单独列表标注)；对出线仅标注设备型号、示意出线回路数，出线设备技术参数应根据工程实际情况选择，出线回路数也可根据工程实际情况酌情增减，图纸标注的设备型号仅作参考。

2 设计范围从10kV侧电缆进线的电缆头、架空进线的变压器安装引下线起，至0.4kV出线配电屏电缆头止这一范围内的电气安装设计（不含电缆头）。

3 设计目的和原则3.1 采用标准化、规范化的典型设计，规范市场、提高安装质量，从而保证供电可靠性。

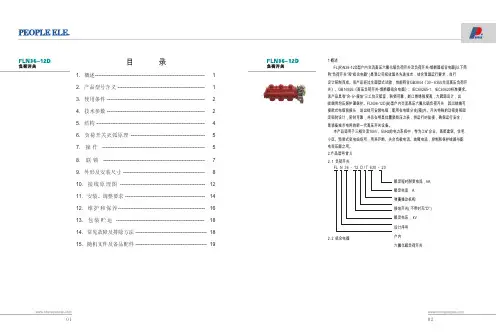

1 概述2 产品型号含义FL N 36 － 12 D / T 630 － 20FL(R)N36-12D型户内交流高压六氟化硫负荷开关及负荷开关-熔断器组合电器(以下简称“负荷开关”和“组合电器” )是我公司吸收国外先进技术，结合我国运行要求，自行设计研制而成。

该产品经过全面型式试验，性能符合GB3804《30～63kV交流高压负荷开关》、GB16926《高压负荷开关-熔断器组合电器》、IEC60265-1、IEC60420标准要求。

该产品具有“合-分-接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。

FLN36-12D(B)型户内交流高压六氟化硫负荷开关，其出线端可接欧式电缆前接头，进出线可安装电缆，配用在电缆分支(箱)内。

开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。

本产品适用于三相交流10kV、50Hz的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。

2.1 负荷开关额定短时耐受电流，kA 额定电流，A 弹簧操动机构接地开关( 不带时无“D” ) 额定电压， kV 设计序号户内六氟化硫负荷开关2.2 组合电器目录1．概述------------------------------------------------------- 12．产品型号含义 ---------------------------------------------------- 13．使用条件 ---------------------------------------------------------- 24．技术参数 ---------------------------------------------------------- 25．结构 ---------------------------------------------------------------- 46．负荷开关灭弧原理 -------------------------------------------- 57．操作 ------------------------------------------------------------ 58．联锁 -----------------------------------------------------------79．外形及安装尺寸 ------------------------------------------------ 810．接线原理图 ------------------------------------------------- 1211．安装、调整要求 ----------------------------------------------- 1412．维护和保养-------------------------------------------------- 1613．包装贮运 --------------------------------------------------- 1814．常见故障及排除方法 ----------------------------------------- 1815．随机文件及备品配件 ----------------------------------------- 19----------表1(续)序号名称单位数据FLN36-12D FLRN36-12D8910111213141516额定电缆充电电流额定开断空载变压器容量额定转移开断电流额定预期短路开断电流额定绝缘水平1min工频耐受电压相间、对地/断口雷电冲击耐受电压相间、对地/断口机械寿命SF6额定气压(20℃时)电动机构额定操作电压二次线路1min工频耐受电压A kVA A kA kV kV 次MPa V V10125017005042/4875/8520000.04~0.05AC或DC22020004.2 熔断器技术参数见表2。

SDLAJ-12熔断器本产品适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。

产品型号外型及安装尺寸参数型号额定电压(KV)熔体额定电流(A)熔管尺寸φ×C(mm) 备注XRNT SDL.J 7.2 6.3 10 16 20 2531.5 40 50 φ51×292 丁字帽XRNT SFL.J 7.2 63 71 75 80 100125 φ76×292 丁字帽XRNT SXL.J 7.2 160 200 250 315 φ88×292 丁字帽XRNT SFM.J 7.2 100 200 125 160 φ76×442 丁字帽XRNT SDL.J 12 6.3 10 12.5 1620 25 31.5 40 φ51×292 丁字帽XRNT SFL.J 12 50 63 71 75 80100 125 φ76×292 丁字帽XRNT SXL.J 12 160 200 250 315 φ88×292 丁字帽XRNT SDM.J 12 6.3 10 16 20 2531.5 40 φ51×442 丁字帽XRNT SFM.J 12 50 63 80 100125 φ76×442 丁字帽XRNT SXM.J 12 160 200 φ88×442 丁字帽XRNT SDM.J 24 6.3-31.5φ51×442 丁字帽 XRNT SFM.J 24 40-125φ76×442 丁字帽 XRNT SDQ.J 40.5 2 3.15 6.3 10 16 φ51×537丁字帽 XRNT SFQ.J 40.5 20 31.5 40φ76×537 丁字帽 XRNT SXQ.J 40.5 50 63φ88×537 丁字帽 XRNT SKY .J 40.5 50 63φ76×650 平帽 1、10KV 最大短路开断电流(开断能力)50KA （I1）；40.5KV 最大短路开断电流31.5KA （I2)2、最小开断电流：熔断器额定电流的4位（100A 以下）含100A （I3） 熔断器额定电流的7位（125A 以上）含125A （I3）图一：红申ISARC2-12配熔断器图二：红申VSARC2-12配熔断器图三：红申VLBS2-4配熔断器图四：红申SDLAJ-12熔断器。

浅谈城市小区供电中10kV负荷开关的选用1、概述1.1城市小区供电特点城市小区由工业、商业、旅游娱乐、住宅、办公及相应的公用设备配套而成。

小区供电方式以环网供电为原则，即每个小区的供电均采用双电源供电，开环运行方式。

一般情况下，小区的双电源采用不同开关站或同一开关站的不同母线段，选用地下电缆供电，并根据小区的负荷情况合理选取开环点。

按照小区负荷分布情况，根据城网规划设计的原则要求划分供电范围，确立配变站的数量和配变站的配电变压器的容量和台数，一般选取800kVA及以下。

1.2负荷开关与断路器的选用由于配电变压器容量小，自我保护能力差，必须通过高压开关设备对其进行保护。

这里的高压开关设备可有两种选择：一是选择断路器+继电保护；二是选择高压负荷开关+限流熔断器。

对于油浸式变压器保护而言，关键是短路持续时间问题，若短路持续时间长，一旦配电变压器内部发生故障，变压器内的电弧就可能使变压器油压急剧上升，出现箱体炸开和大面积燃油等严重事故。

欧洲电力部门就这一问题作过研究，得出的结论是：配电变压器内即使发生短路电弧，如果将电弧持续时间限制在20ms内，变压器即使发生短路电弧也不会发生爆炸。

如果使用断路器+继电保护作保护，由于其全开断时间由继电保护时间、断路器固有分闸时间、燃弧时间三部分组成。

一般使断路器的全开断时间为三个周波，即60m s，显然不符合配电变压器保护要求。

而采用高压负荷开关+熔断器组合电器(这里的熔断器为限流熔断器，即充石英砂的熔断器)，能在10ms内切除短路，完全能满足变压器故障时在20ms内切除短路的要求。

配电变压器内部发生故障时，熔断器一般为单相开断，此时变压器在非全相运行状态下，这对变压器来说很危险。

因此，熔断器动作的同时冲击撞击器，撞开负荷开关的脱扣机构，使其随之动作，开断变压器另两相电路，从而达到完全保护变压器的目的。

由此可见，在小区环网供电中，为保护变压器，必须使用高压负荷开关+限流熔断器组合电器。
