抽油机井动态控制图的应用应用

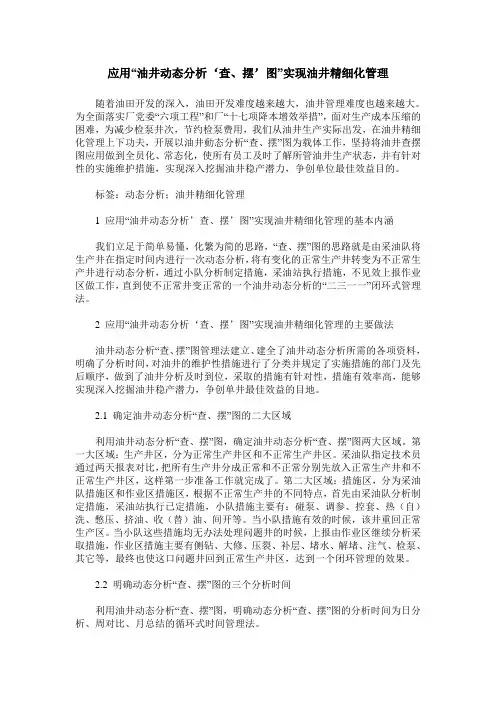

应用“油井动态分析‘查、摆’图”实现油井精细化管理随着油田开发的深入，油田开发难度越来越大，油井管理难度也越来越大。

为全面落实厂党委“六项工程”和厂“十七项降本增效举措”，面对生产成本压缩的困难，为减少检泵井次，节约检泵费用，我们从油井生产实际出发，在油井精细化管理上下功夫，开展以油井動态分析“查、摆”图为载体工作，坚持将油井查摆图应用做到全员化、常态化，使所有员工及时了解所管油井生产状态，并有针对性的实施维护措施，实现深入挖掘油井稳产潜力，争创单位最佳效益目的。

标签：动态分析；油井精细化管理1 应用“油井动态分析’查、摆’图”实现油井精细化管理的基本内涵我们立足于简单易懂，化繁为简的思路，“查、摆”图的思路就是由采油队将生产井在指定时间内进行一次动态分析，将有变化的正常生产井转变为不正常生产井进行动态分析，通过小队分析制定措施，采油站执行措施，不见效上报作业区做工作，直到使不正常井变正常的一个油井动态分析的“二三一一”闭环式管理法。

2 应用“油井动态分析‘查、摆’图”实现油井精细化管理的主要做法油井动态分析“查、摆”图管理法建立、建全了油井动态分析所需的各项资料，明确了分析时间，对油井的维护性措施进行了分类并规定了实施措施的部门及先后顺序，做到了油井分析及时到位，采取的措施有针对性，措施有效率高，能够实现深入挖掘油井稳产潜力，争创单井最佳效益的目地。

2.1 确定油井动态分析“查、摆”图的二大区域利用油井动态分析“查、摆”图，确定油井动态分析“查、摆”图两大区域。

第一大区域：生产井区，分为正常生产井区和不正常生产井区。

采油队指定技术员通过两天报表对比，把所有生产井分成正常和不正常分别先放入正常生产井和不正常生产井区，这样第一步准备工作就完成了。

第二大区域：措施区，分为采油队措施区和作业区措施区，根据不正常生产井的不同特点，首先由采油队分析制定措施，采油站执行已定措施，小队措施主要有：碰泵、调参、控套、热（自）洗、憋压、挤油、收（替）油、间开等。

油井工况控制技术是一种用图表管理油井生产的技术。

它能直观地反映出油井生产过程中的供排协调关系，是一种检验与评价油井工况是否合理、正常的有效手段。

抽油机井生产系统主要是由油层、井筒和机-杆-泵系统组成，如何通过调整地面与地下相关参数使油田开发减少投入，高效合理的开采石油是们研究的课题。

一、工况管理低泵效、低沉没度、低液量油井是改善油井工况面临的主要阵地。

从地层潜力、井筒管柱状况、地面参数配套三方面对油井工况进行分析并有针对性地制定措施。

针对四类“衰竭”油井分别制定的“抢救措施”迅速在全管理区铺开,且效果显著。

对沉没度低、无潜力挖潜油井,实施参数优化后平均日耗电量下降19千瓦时。

对无优化潜力且无挖潜潜力的油井,依据“三线四区”经济运行模型,实施间关4井次。

实施后辖区油井泵效增加4.2%，工况合格率提升13.8%。

分级优化治理，促使问题油井向健康油井转变。

工作中，首先建立单井优化预设计，保障油井措施工作的及时性。

根据每口井的作业情况，从横向上通过查找与之相类似的井进行总结归类，从纵向上健全完善作业数据的分析整理，提前为每口井拿出一套科学合理的预设计方案，为每口油井建立了优化设计跟踪台帐。

其次建立参数优化三级流程机制。

第一优化方案设计，由工程与地质结合共同完成，提高设计结果的合理性；第二优化设计结果与作业监督和现场相结合，保证设计结果的可执行性；第三优化设计结果由相关负责人审核把关，保障设计结果准确性。

二、合理区转优良区典型井分析A井4月泵效为56.2％，沉泵比为0.498，经工况动态控制图软件分析位于合理区。

1.调查分析。

在日常量油中发现该井产液量4月开始出现明显的下降，由正常时的20吨／天在一个月下降到15.5吨／天。

发现产量下降后，对该井进行了憋压，憋压资料为憋压6分5秒压力由0.6-3.0MPa，稳压5分钟压力由3.0-2.5MPa。

在资料室查阅了相关资料，发现该井液面由1月份的1883米上升到4月份的1201米，液面上升682米，该井虽然泵漏，但液面回升主要原因为注水见效，具有进一步优化的潜力。

抽油机系统合理动态控制图研究X袁　月(黑龙江省科学院大庆分院榆树林油田,黑龙江大庆　163000) 摘　要:从影响抽油机井泵效的因素出发,推导出动态控制图数学模型、边界条件,结合各区块原油物性及地质条件,细化了各区域边界,分别绘制出各类区块的抽油机井动态控制图。

对泵效实行分区管理,以便采取针对性措施治理控制图中不合理井。

关键词:抽油机;泵效;各类区块;控制图 中图分类号:T E933 文献标识码:A 文章编号:1006—7981(2012)10—0003—02 以往在计算和管理抽油机井泵效时,全油田统一用一个动态控制图模板,其边界条件已不能有效反映抽油机井的实际工作状态。

为更加科学合理地利用动态控制图,结合油田各个区块原油物性及地质条件,2011年重新分区块对抽油机井建立动态控制图边界,对泵效进行分区管理。

根据计算发现二类区块、三类区块、稠油区块和注气区块四个区块数值差别较大,从而绘制出四种动态控制图,以便对问题井重点分析研究,及时采取相应措施提高泵效。

1　泵效的计算影响泵效的因素有冲程损失、泵充满程度、漏失量以及余隙体积等。

即G 泵效=G 冲程损失G 充满程度G 漏失量G余隙体积(1)G 冲程损失=1-DQ L 2Es 〔1D +1d〕×10-1(2)将油田原油溶解系数R =2.0m 3/(m 3MPa )和气液比C =Q K (1-f w )代入上式有:G 充满程度=P 沉(1-0.1R)P 沉+0.1Q K(1-f w )(3)G 泵漏失=(1-G 间隙漏)(1-G凡尔漏)油田所采用的抽油泵大多为U 32的二级泵,下泵深度取1700m 计算,得出G 间隙漏=0.012,G 凡尔漏=0.05。

1.4　余隙体积对泵效的影响G 余隙体积=1-(1-f w )(K-K g )B g h/s (4)将(2)、(3)、(4)式代入(1)式,得油田泵效理论表达式:G 泵效=[1-DQ L 2E s〔1D+1d〕×10-1]　[P 沉(1-0.1R)P 沉+0.1Q K(1-f w )]　[1-(1-f w )(K -K g )B g h/s]G 间隙漏G凡尔漏(5)油井泵吸入口压力即沉没压力表达式:P 沉=P 套+h 沉×[1×f w +(1-f w )×0.8581]×0.0098(6)[参考文献][1]　张振华等.裂缝性碳酸盐岩油气藏保护方法[J].钻井液与完井液,1999,(5).[2]　顾军等.裂缝性储层保护技术与钻井完井液[J ].油田化学,2007,(1).[3]　李克向.保护油气层钻井完井技术[M ].北京:石油工业出版社,1993.[4]　蒋海军,鄢捷年.裂缝性储集层应力敏感性试验研究[J].特种油气藏,2000.[5]　崔迎春,等.裂缝性油气储层保护技术研究[J].石油钻采工艺,2003,(12).[6]　虞海法,等.水平井无固相甲酸盐保护储层钻井完井液技术[J ].钻井液与完井液,2008,(5).Technology of Dr illing Fluids f or For mation Protectionof fr actured reservoirT ANG Qing-ming 1,LIAN G Da-chuan 1,YAN G Li 2,WEI Feng -juan1(1.Southwest Petr oleum U niversity,Xindu in Sichuan;2.T he Engineering Technology Institute of Southwest Petroleum Branch,Deyang in Sichuan)Abstr act :Theoretical analysis and field application suggest that the invasion of liquid and solid of dr illing fluids into fractures are the main factors for damage to fractur ed reservoir .T he mechanism of for-mation damage for fractured reservoir and various drilling fluids used for formation protection are system-atically introduced in this ar ticle .K y F ;F ;D f 3　2012年第10期 内蒙古石油化工X收稿日期作者简介袁月(—),女,汉族,黑龙江绥化人,本科,主要从事采油工程机采管理工作。

抽油机井的管理【摘要】抽油机井管理指标能够很大程度上反映出机采井的管理水平，抽油机井动态控制图是一个二维平面图，对每一口井只需要流压，排量效率一组数据就可以确定该井在图中的位置，可以很便捷地确定抽油机井工况是否合理。

管理人员可根据不同区域的井提出不同的处理措施。

抽油机井诊断的技术非常重要，常用的方法有：示功图诊断法、试泵法和井口憋压法。

最常用的是示功图诊断法。

【关健词】抽油机井动态控制图工况示功图试泵法井口憋压法1 抽油机井管理指标抽油机井管理指标能够很大程度上反映出机采井的管理水平，包括利用率、时率、正抽率、泵效、检泵率、检泵周期及热洗周期等。

（1）利用率：指开井生产井数占总井数与计划关井数之差的比率，%；（2）有效生产时率：指统计期内统计井的日历时数之和与无效生产时数之和的差占日历时数之和的比率，%；（3）正抽率：指正抽井数占统计井数（上图井数）的比率，%；（4）泵效：指单井实际产液量占抽油泵理论产液量的比率，%；（5）检泵率：指检泵井次占总井数的比率，%；（6）检泵周期：单井检泵周期指油井最近两次检泵作业之间的实际生产天数，有效检泵周期指检下泵投产之日至本次抽油泵装置失效之日的间隔天数；2 抽油机井动态控制图抽油机井动态控制图实际上就是地层的流动压力与抽油泵泵效之间的协调关系图。

流压反映供液状态，泵效反映排液状态，二者的组合即可反映出供、排协调关系。

通过动态控制图，可以直观地知道哪口井在合理状态下工作，哪口井有问题，明确自己应做的工作。

在日常生产管理中，也可按各岗位工人所管井在图中的分布情况，判断岗位工人的技术素质高低及责任心，便于进行调整，减少工作的盲目性。

生产管理部门和技术管理部门可从控制图中直观地看出采油队的管理水平，为生产挖潜找准目标。

图1？示意图该图共分五个区，分别是泵况合理区、参数偏大区、参数偏小区、断脱漏失区及待落实区。

事实上，抽油机井动态控制图的合理区就是供排协调区，而参数偏小区、参数偏大区和断脱漏失区就是不同类型的供排不协调区。
