绘制解释抽油机井理论示功图

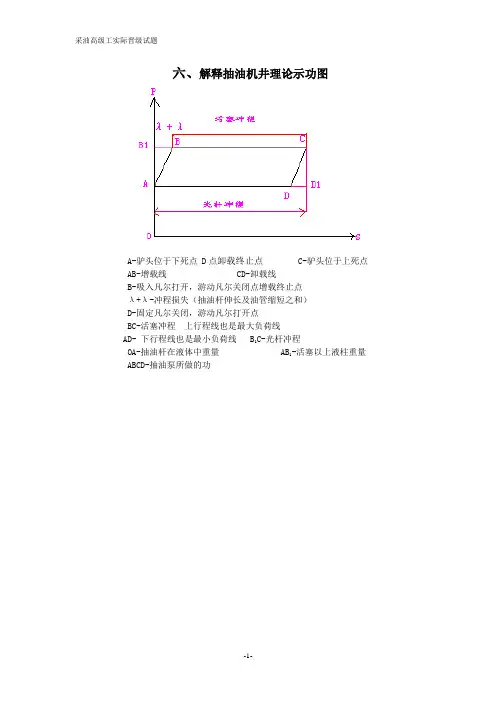

六、解释抽油机井理论示功图A-驴头位于下死点 D点卸载终止点 C-驴头位于上死点AB-增载线 CD-卸载线B-吸入凡尔打开，游动凡尔关闭点增载终止点λ+λ-冲程损失（抽油杆伸长及油管缩短之和）D-固定凡尔关闭，游动凡尔打开点BC-活塞冲程上行程线也是最大负荷线AD- 下行程线也是最小负荷线 B1C-光杆冲程OA-抽油杆在液体中重量 AB1-活塞以上液柱重量ABCD-抽油泵所做的功七、实测示功图的解释（1）图1为其它因素影响不大，深井泵工作正常时测得的示功图。

这类图形共同特点是和理论示功图的差异不大，均为一近似的平行四边形。

（2）图2为供液不足的典型示功图。

理论根据：活塞下行时，由于泵内没有完全充满，游动凡尔打不开，当活塞下行撞击到液面游动凡尔才打开，光杆突然卸载。

该图的增载线和卸载线相互平行。

（3）图3为供液极差的典型示功图。

理论根据：活塞行至接近下死点时，才能接触到液面，使光杆卸载，但由于活塞刚接触到液面，上冲程又开始，液体来不及进入活塞以上，所以泵效极低。

（4）图4为气体影响的典型示功图。

理论根据：在活塞上行时，泵内压力降低，溶解气从石油中分离出来，由于气体膨胀，给活塞一个推动力，使增载过程变缓。

当活塞下行时，活塞压缩泵内气体，使泵内压力逐渐增大，直到被压缩的气体压力大于活塞以上液柱压力时，游动凡尔才能打开。

因此，光杆卸载较正常卸载缓慢。

卸载线成为一条弯曲的弧线。

（5）图5为“气锁”的典型示功图。

所谓“气锁”是指大量气体进入泵内后，引起游动凡尔、固定凡尔均失效，活塞只是上下往复压缩气体，泵不排液。

（6）图6为游动凡尔漏失的典型示功图。

当光杆开始上行时，由于游动凡尔漏失泵筒内压力升高，给活塞一个向上的顶托力，使光杆负荷不能迅速增加到最大理论值，使增载迟缓，增载线是一条斜率较小的曲线。

卸载线变陡，两上角变圆。

（7）图7为游动凡尔失灵，油井不出油的典型示功图。

图形呈窄条状，整个图形靠近下负荷线。

（8）图8为固定凡尔漏失的典型示功图。

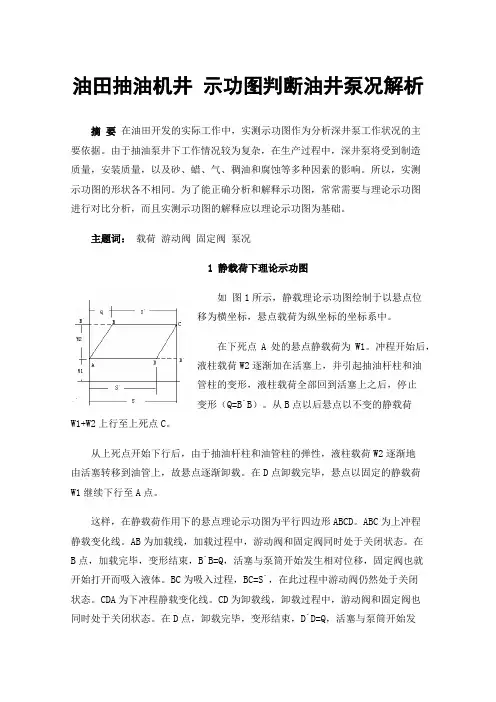

油田抽油机井示功图判断油井泵况解析摘要在油田开发的实际工作中，实测示功图作为分析深井泵工作状况的主要依据。

由于抽油泵井下工作情况较为复杂，在生产过程中，深井泵将受到制造质量，安装质量，以及砂、蜡、气、稠油和腐蚀等多种因素的影响。

所以，实测示功图的形状各不相同。

为了能正确分析和解释示功图，常常需要与理论示功图进行对比分析，而且实测示功图的解释应以理论示功图为基础。

主题词：载荷游动阀固定阀泵况1静载荷下理论示功图如图1所示，静载理论示功图绘制于以悬点位移为横坐标，悬点载荷为纵坐标的坐标系中。

在下死点A处的悬点静载荷为W1。

冲程开始后，液柱载荷W2逐渐加在活塞上，并引起抽油杆柱和油管柱的变形，液柱载荷全部回到活塞上之后，停止变形（Q=B`B）。

从B点以后悬点以不变的静载荷W1+W2上行至上死点C。

从上死点开始下行后，由于抽油杆柱和油管柱的弹性，液柱载荷W2逐渐地由活塞转移到油管上，故悬点逐渐卸载。

在D点卸载完毕，悬点以固定的静载荷W1继续下行至A点。

这样，在静载荷作用下的悬点理论示功图为平行四边形ABCD。

ABC为上冲程静载变化线。

AB为加载线，加载过程中，游动阀和固定阀同时处于关闭状态。

在B点，加载完毕，变形结束，B`B=Q，活塞与泵筒开始发生相对位移，固定阀也就开始打开而吸入液体。

BC为吸入过程，BC=S`，在此过程中游动阀仍然处于关闭状态。

CDA为下冲程静载变化线。

CD为卸载线，卸载过程中，游动阀和固定阀也同时处于关闭状态。

在D点，卸载完毕，变形结束，D`D=Q，活塞与泵筒开始发生相对位移，游动阀被顶开而开始排出液体。

DA为排出过程DA=S`，排出过程中固定阀仍然处于关闭状态。

2理论示功图的分析在绘制和解释理论示功图的基础上，我们把理论示功图分成四个部分进行分析，使我们进一步了解示功图的作用。

我们首先把理论示功图（图2）划分成四个部分即：A、B、C、DA表示固定凡尔，如这部分有缺失首先在固定凡尔上找原因。

抽油井示功图图谱1、考虑弹性的理论示功图2、冲程损失增载线越长，冲程损失越大，它与泵挂深度有关系。

3、考虑惯性和振动的理论示功图①实际上抽油杆是有弹性会“形变”的。

②ab 段为增载线（是受力后伸长）；bc 段为上行过程。

③cd 段为卸载线（卸载后缩短）；da 为下行过程④ab 和cd 都是倾斜着上下，与位移过程成线性的线段。

⑤理论示功图的特征：ab ∥cd 、bc ∥da3.2振动大后产生下倾现象。

冲数越快，动载也越大。

3.3地面平衡轻，下冲程平衡块向下运动，井下负荷轻，动载增大，下行程曲线阻尼特征较明显，振幅大；平衡重后与之相反。

3.4二级振动示功图图形抽油杆上、下运动时就会发生二级振动。

这种示功图图形在左下方和右上方(即在冲程：下死点和上死点处)经图形的右上方会有一个“结”出现。

这是抽油杆杆柱受力换向与杆柱弹性作用下造成的。

由于弹性振动传递快，而杆柱与油管和液体摩擦等因素造成滞后，影响曲线的形状而产生扭结。

冲次：4-6冲次：4-5 平衡轻示功图平衡轻示功图4、抽油机所承受最大载荷主要为抽油杆自重+液柱载荷+振动惯性载荷。

对同一口井杆柱自重与振动载荷是相同的，液体由于含气不同，井液密度不同，因此含气量越大，液柱载荷越小，相对最大悬点载荷越小，功图上下行程线相距越窄，功图面积越小。

反之越大。

功图a 相对密度为0.4 功图b 相对密度为0.6 功图c 相对密度为0.9 功图d 相对密度为1.1 4.15、抽喷理论功图由于抽喷井井液梯度小，上下行程距离短。

图形特征为近于水平状，很少有大的振动波，图形两端曲线近于平行(有增载和卸载特征)，喷势较大的井，两端还有圆形面积，属于抽油过程中接近上，下死点时速度慢，喷势容易顶开游动阀球，相当于阀常开，也给下行柱塞以托力而减载。

6、有气体影响的理论示功图含气井由于抽油泵筒内存在大量气体，抽油杆下行时没有立刻卸载，而是首先压缩泵筒内气体，造成缓慢卸载特征，下行曲线为凸圆弧曲线特征。

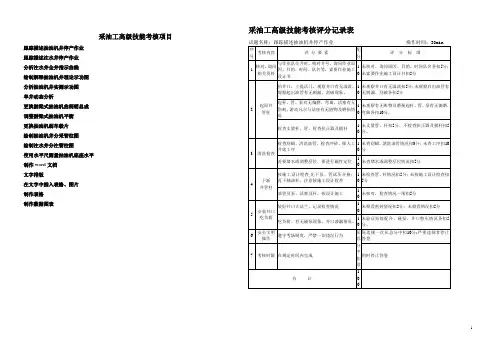

采油工高级技能考核项目跟踪描述抽油机井停产作业
跟踪描述注水井停产作业
分析注水井全井指示曲线
绘制解释抽油机井理论示功图
分析抽油机井实测示功图
单井动态分析
更换游梁式抽油机曲柄销总成
调整游梁式抽油机平衡
更换抽油机刹车毂片
绘制抽油机井分采管柱图
绘制注水井分注管柱图
使用水平尺测量抽油机底座水平
制作word文档
文字排版
在文字中插入表格、图片
制作表格
制作数据图表采油工高级技能考核评分记录表
采油工高级技能考核评分记录表
采油工高级技能考核评分记录表。

示功图的分析和解释前言抽油机井采油是目前油田开发中普遍应用的方式，抽油机井的管理水平的好坏，关系到油田整体经济效益的高低。

要做好抽油机井的生产管理工作，必须取准取全各项生产资料，制定抽油机井合理的工作制度，不断进行分析，适应不断变化的油藏动态，加强并提高抽油机井的日常管理水平。

分析和解释示功图，就是直接了解深井泵工作状况好坏的一个主要手段，不但深井泵工作中的一切异常现象可以在示功图上比较直观的反映出来，而且，还可以结合有关资料，来分析判断油井工作制度是否合理，抽油设备与油层和原油性质是否适应，还可以通过“示功图法”对低产、低能井制定出合理的开关井时间，减少设备的磨损和电能的浪费等。

由于抽油井的情况复杂，在生产过程中，深井泵不但要受到抽油设备制造质量和安装质量的影响，而且要受到油层中的砂、蜡、气等多种因素的影响。

致使实测示功图形状多变，各不相同。

尤其是在深井上，这种情况就更为突出。

因此，在分析示功图时，既要全面地了解油井的生产情况、设备状况和测试仪器的好坏程度，根据多方面的资料综合分析，又要善于从各种因素中，找出引起示功图变异的主要因素，这样，才能做出正确的判断。

一、示功图的基础知识1、示功图的概念：示功图的概念：反映深井泵工作状况好坏，由专门的仪器测出，画在坐标图上，被封闭的线段所围成的面积表示驴头在一次往复运动中抽油机所做的功，称为示功图。

动力仪力比：示功图上每毫米横坐标长度所代表的负荷值。

减程比：示功图上每毫米横坐标长度所代表的位移值。

2、计算驴头最大负荷、最小负荷计算公式：(1)根据油井生产资料,绘制该井理论示功图.(2)根据油井生产参数,计算并画出驴头最大负荷、最小负荷在图中理论负荷线上的位置。

两种较简便的计算公式：①最大载荷：P1大＝P液/＋P杆[b＋sn2/1440]P2大＝P液/＋P杆[b＋sn2/1790]②最小载荷：P1小＝P杆[b－sn2/1440]P2小＝P杆[b－sn2/1790]式中：P1大------悬点最大载荷（第一种计算方法）；P2大------悬点最大载荷（第二种计算方法）；P1小------悬点最小载荷（第一种计算方法）；P2小------悬点最小载荷（第二种计算方法）；P液/------作用在活塞整个截面积上的液柱质量，kg；P液＝Fγ液×L，如果井口回压与沉没压力接近，便可忽略它们对悬点载荷的影响；P杆------抽油杆在空气中的质量，kg；B-------考虑抽油杆柱在液体中的减轻质量系数，b＝[1－γ液/γ钢]；γ液-------抽汲液的相对密度；γ钢-------钢的相对密度；S--------抽油机光杆冲程，m；n--------抽油机冲次，次/min；F--------活塞截面积，m2；L--------下泵深度，m；在现场分析抽油井示功图时，可利用示功图计算：P大＝力比×h; P小＝力比×h/式中：力比-------所用动力仪的力比，N/mm；P大、P小-------悬点的最大载荷和最小载荷；h-------上行线最高点距基线的距离，mm；h/-------下行线最低点距基线的距离，mm；两种计算公式的区别：第一套公式是把抽油井悬点运动看做曲柄滑块机构的滑块运动，并取曲柄旋转半径与连杆长度的区别为1/4，它只考虑了液柱和抽油杆质量以及抽油机杆柱的惯性载荷。
