• 3 光杆对扣：光杆或光杆以下1—2跟抽油 杆脱扣后，油井不出油，一般表现为抽油 机严重不平衡，电机上下行电流差异较大， 毛辫绳有松弛弯曲现象。
• 4 碰泵：该方法能够解除抽油泵阀轻微砂卡、 蜡卡故障。 • 5 调大生产参数：该方法适用生产参数较小、 漏失不严重的油井，可以有效提高产液量， 但泵效不一定会提高。
1
供 液 不 足 区
合理区
待 落 实 区
断 脱 漏 失 区
潜力区
• 供液不足区：也叫参数偏大区，处于该区 的油井动液面较深或接近泵的吸入口，油 层供液能力差或抽吸参数偏大造成的。 • 处理措施：一是对地层压力低的油井加强 对应注水井的注水量来提高地层压力，改 善供液能力；二是通过调小生产参数来提 高泵效；三是对因地层污染造成供液能力 差的油井进行压裂或酸化处理，来提高原 油在油层中的渗流能力。
回 压 高
• 1、油稠、原油乳化、含水、温度下降造成 回压上升的处理方法：水套炉点火升温、 上双管掺热水流程、加降粘剂或破乳剂等 方法。 • 2、管线结蜡：热水冲洗地面管线、加清蜡 剂。 • 3、管线结垢：更换结垢严重的管线并定期 加阻垢剂，不推荐对管线进行酸处理。 • 4、管线积砂：找到砂堵的位置，一般在弯 头处，开口冲出积砂。
• 断脱漏失区：主要包括抽油杆断脱、固定 凡尔漏失、游动凡尔漏失、双凡尔漏失、 活塞漏失、油管漏失等问题的油井。 • 处理措施：对于抽油杆断脱，可以进行打 捞、对扣，无效则作业检杆；对于凡尔漏 失，要进行碰泵、洗井，如果无效则作业 检泵；对于活塞和油管漏失则进行上作业 检泵或检管。
• 潜力区：也叫参数偏小区，即油层供液能 力强而生产参数偏小，泵效较高。处理措 施是根据合理的采液强度调大生产参数， 既要保证较高的产液量和泵效，又不能引 发油层激动出砂。

抽油机井动态控制图汇总

抽油机井动态控制图汇总

η，％
平均理论泵理效论线泵效的上线
0
10
20 30 合界4理0限即泵含线在5水效0该等油条6田件0 平下即 最均的该 高7下0理油 含泵论田水深8泵最等0度效大条、下件泵下深的度理、论
泵效
0.1
0.2 参数偏大区
e 0.3
即a 该理油论田b泵最小效待下落的泵实下深区度线、低
含水等条件下的理论泵效
0.4
动态控制图应用
如图所示，在落实区内 有两口井，1号井从示功图 看是深井泵工作正常，但流 压太低，说明这口井要落实 动液面深度及套压资料，同 时要进行产量复查，检查落 实所取资料的准确性。2号 井从示功图上看泵工作状况 不好，但泵效较高，而流压 较低，需要落实产量问题， 其次检查动液面深度。
动态控制图应用
序号 井号
泵冲 冲 径程 次
泵深
抽油机井工况数据表
液量 油量 含水 动液面
密度
粘度
油气 比
沉没度
泵口 压力
泵效 工况区域
1
DXX1-6
2
DXX1-7
3 DXX100-14
4 DXX100-2
5 DXX100-8
6 DXX100C5B
7 DXX100NX34
8 DXX100X32
9 DXX100X36
（2）油井工况评价、分析 根据计算出的泵效和入口压力，找到在工况图中所处位置，为潜力
区，结合该井为双向注水，井组注采比1.25，注水能量充足，生产参数偏 小，与地质结合论证该单元是否可以提液，若允许提液，从目前使用的地 面抽油设备分析，还有加载空间，冲程已为最大，冲次也不宜再调大，则 下步改下70泵提液增油，若不允许提液，则维护作业时上提泵挂，减小沉 没度 。

工况分析方法

工况分析方法
升方式等，但都应以控水稳油为评价标准；
（2）产液量升高——加密量化，核实产量，确定产液量是否发生变化：
——井组内是否有工艺措施施工井，如果受工艺施工 井的干扰则要及时将情况逐级反应，确保该井正常生 产和工艺施工井的措施质量； ——井组内或边邻井是否有停产井，尤其要注意非井 组内的边邻井的干扰与影响，为井组对应关系的确定 或井组重新划分，以及下一步措施治理提供依据。 ——对于出砂井，液量突然增加，要在上述分析基础 上及时查找原因，并合理调整产液量，以防造成油井 出砂导致躺井。
发区块抽油机 （2）参数偏大（供液不足）区：流压 低、泵效低、地层条件差，应当压 断脱漏失(D)区 井供液与排液 裂、酸化或调整配注及调小参数， （5）待落实区：流压、泵效 协调关系的宏 协调供排关系 不协调，可能是计量和资 参数偏小(E)区 料不准确，应当重新计量 观动态分析图。 并核对资料
2、抽油井动态控制图的应用
三、抽油机井工况分析方法
（一）工况分析常用生产数据和资料
1、日常生产数据资料：日产液量、日产油量、含水、气油比、
套压、回压、井口温度等； 2、产出液物性资料：含砂量、含蜡量、凝固点、矿化度； 3、管柱等资料：管柱图、工作制度、泵效、泵挂深度、动液 面、沉没度（流压）、静液面（静压）； 4、日常管理资料：上下行电流、示功图、热洗周期、作业监 督描述资料； 5、井组相关资料：对应的注水井配注量、实际注水量、调配 动态变化等数据资料。
油井工况分析是一项综合分析、判断油井生产 状况好坏的工作方法和手段，在取全取准油水井各 类生产（包括地质、工程）资料基础上，为了保证 油井在良好工况条件下正常、高效生产，必须随时
或定期开展油井工况分析工作。
通过油井工况分析要达到以下三个工作目标：

抽油机井工况分析-动态控制图

抽油机井工况分析-动态控制图

0.8 3.4 4.2 4.2 0.7 4.6 10.7 3 0.3 0.9 2.2 0.8 2.5 4.5 4.1 1.2 4.6 9 9
96.2 89.1 90.4 54.7 93.3 77.8 30 85.7 91.5 71.5 68.7 97.4 14 42 38 96.1 75.6 80.9 54
η，％ 30
参数偏大区
f
0.3
P流/P饱 0.4 0.5 0.6 0.7 0.8 0.9
e
该区域的井流压较低、 泵效低，表明供液能力不足， 40 原因分析：抽汲量大于 50 60 70 80 抽汲参数过大，功图显示供 地层供给量，地层条件差 液不足或气体严重影响。 （低渗透或注水跟不上）或 b 抽汲参数偏大引起的 待落实区。
动态控制图应用
0 0.1 0.2 10 20 30 40 50
η，％ 60 70 80
1# 2#
b e
P流/P饱
0.3 0.4 0.5 0.6
参数偏大区
f
在断脱漏失区中， 4号井 待落实区 合理区 从示功图上分析抽油杆断脱，
a
3# 4#
而且是中部断脱，在确认油 c
井不出油后进行检泵修井。
d
0.7
0.8 0.9
区域 井数， 口 百分比， ％
合理 参数偏 参数偏 待落实 断脱漏 区 大区 小区 区 失区
备注
练习题
1、 某井使用的抽油机型号为CYJ12-4.2-73HB， 生产参数为56mm泵，冲程4.2m，冲次5次/分，泵 深1100m，动液面245m，套压0.5MPa，日产液量 63.4吨/日，含水93.5 ％，原油密度925kg/m3 ，测试 抽油机最大载荷81.5KN， 有两口水井为其双向注水， 井组注采比1.25，请评价该井所处的工况区域，并针 对问题提出下步建议。

油水井管理及动态分析.

油水井管理及动态分析.

提出调整管理措 施
分析油井酸化、压裂、堵水、调层、补孔、调参、放差生产 后的产量、含水变化情况，是否需要对注水井进行调水；分析注 水井增注、调剖、调层后的吸水情况；分析油、水井措施后的增 产、增注效果；分析影响措施效果的原因，并提出今后的措施意 见。
5、分析井内技术状况
分析油井出砂、结盐、结膏、结蜡规律，提出油井掺水、热 洗、加药降粘、清蜡等工作管理制度；分析井下落物，管外串槽， 套管变形，分注、分采（堵水）井封隔器密封情况，并提出处理 意见。
注水、边水 含水上升 套漏或窜槽 工程调整
下 降
液量下降
井筒因素
地层堵塞
能量不足
二、单井动态分析
油井日常管理中的分析
油 井 液 量
油 井 油 量
含 掺 水 水 量
Cl含 砂
加 泵 泵 冲 冲 药 径 深 程 次 量 含 盐 根据油井供液情况 含 蜡
分析工作制度是否 合理，能否调整
动 液 面
示 静 功 液 图 面
500 气油比 (m3/t) 300
产量下降
随油嘴增大，产油、产气 迅速下降，含水快速上升。
含水上升
XXX321因地层压力下降，含水上升，水平段积液严重使日产 油量明显下降，对全油田原油生产任务的完成产生较大影响。
100 2000.06 2001.02 2001.10 2002.06 2003.02 2003.10 2004.06 2005.02 2005.10 2006.06 2007.02 2007.10 2008.06 2009.02
受官 922-7 层间及平面矛盾影响吗， 该井组含水升，产量降，因此需调剖治 理层间矛盾。
官922-7注入井组水驱速度表 与注水 初见示踪 初见浓 水驱速度 井 剂 井 号 天数 度 距离 日期 （m/d） （Bq/L） （m） 官9222012.5.2 128 40 134.7 3.2 3 0 官9222012.7.3 254 112 83.3 2.27 8 1 官922157 2012.8.4 116 70.3 1.35 6 官922230 4 注水井官922-7于2012年4月10日注入7居里 备 注3 H示踪剂

抽油机井工况图制作、分析及治理措施

抽油机井工况图制作、分析及治理措施

三、抽油机井工况特征分析及治理措施
P B’ B C
A″ A A'
D'
D S
漏失影响的示功图
（2）吸入部分漏失
当吸入阀严重漏失 时，排出阀一直不能打开， 悬点不能卸载。示功图位于 最大理论载荷线附近。因摩 擦力的缘故，示功图成条带 状（如右图所示）。
漏失影响的示功图
（3）油管漏失的示功图
油管漏失不是泵本身的 问题，所以示功图形状与理 论示功图形状相近，只是由 于进入油管的液体会从漏失 处漏入油管、套管的环形空 间，使作用于悬点上的液柱 载荷减小，不能达到最大理 A 论载荷值，(如右图所示）。
抽油机井工况图制作、 抽油机井工况图制作、分析 及治理措施
工艺所综合运行室 于同印
一、抽油机井工况图在生产管理中的意义
抽油机井宏观控制图是根据油井生产和管理的需要而绘 制的，用于检查抽油机井的工作状况， 制的，用于检查抽油机井的工作状况，它能够宏观地反映地层 供液能力与抽油设备排液能力的匹配情况、 供液能力与抽油设备排液能力的匹配情况、抽油泵的泵效以及 油田的管理水平，指导技术管理人员采取针对性地措施， 油田的管理水平，指导技术管理人员采取针对性地措施，使油 井在合理地工况下生产，从而提高技术管理水平。 井在合理地工况下生产，从而提高技术管理水平。
下冲程开始后，由于吸入阀漏失，泵内压 力不能及时提高而延缓了卸载过程，使排出阀 不能及时打开。只有当柱塞速度大于漏失速度 后，泵内压力提高到大于液柱压力，将排出阀 打开而卸去液柱载荷（如图中D '点） 。 泵内压力降低使排出阀提前关闭，悬点提前加 载,到达下死点时，悬点载荷已增加到 A″。 悬点以最小载荷继续下行，直到柱塞下 行速度小于漏失速度的瞬间 。（如图中A ‘点） 上冲程，吸入部分漏失不影响泵的工作，示 功图形状与理论示功图形状相近。

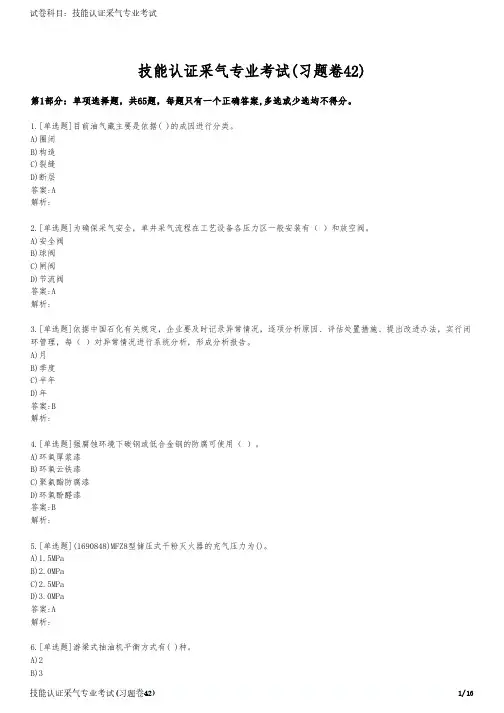

技能认证采气专业考试(习题卷42)
