行程开关控制的往返回路的工作原理

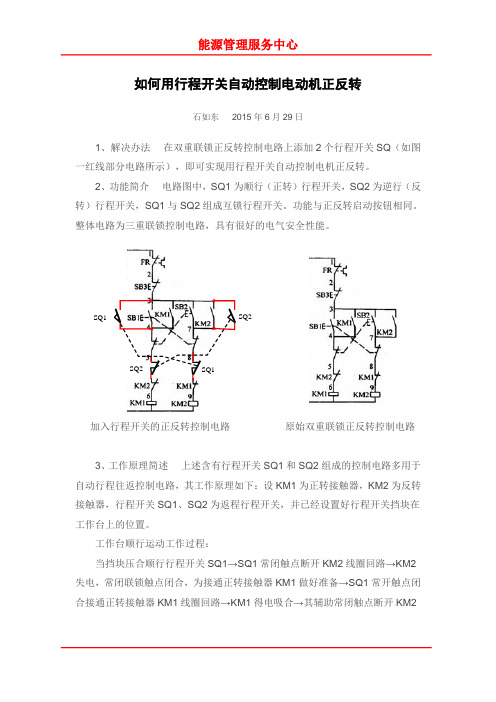

如何用行程开关自动控制电动机正反转石如东 2015年6月29日1、解决办法 在双重联锁正反转控制电路上添加2个行程开关SQ （如图一红线部分电路所示），即可实现用行程开关自动控制电机正反转。

2、功能简介 电路图中，SQ1为顺行（正转）行程开关，SQ2为逆行（反转）行程开关，SQ1与SQ2组成互锁行程开关。

功能与正反转启动按钮相同。

整体电路为三重联锁控制电路，具有很好的电气安全性能。

加入行程开关的正反转控制电路 原始双重联锁正反转控制电路3、工作原理简述 上述含有行程开关SQ1和SQ2组成的控制电路多用于自动行程往返控制电路，其工作原理如下：设KM1为正转接触器，KM2为反转接触器，行程开关SQ1、SQ2为返程行程开关，并已经设置好行程开关挡块在工作台上的位置。

工作台顺行运动工作过程：当挡块压合顺行行程开关SQ1→SQ1常闭触点断开KM2线圈回路→KM2失电，常闭联锁触点闭合，为接通正转接触器KM1做好准备→SQ1常开触点闭合接通正转接触器KM1线圈回路→KM1得电吸合→其辅助常闭触点断开KM2SQ1 SQ1SQ2线圈回路，完成互锁功能→其辅助常开触点自锁→其主触头接通电动机正传主回路→工作台换向做顺行运动。

工作台做逆行运动工作过程：当挡块压合顺行行程开关SQ2→SQ2常闭触点断开KM1线圈回路→KM1失电，常闭联锁触点闭合，为接通反转接触器KM2做好准备→SQ2常开触点闭合接通反转接触器KM2线圈回路→KM2得电吸合→其辅助常闭触点断开KM1线圈回路，完成互锁功能→其辅助常开触点自锁→其主触头接通电动机正传主回路→工作台换向做逆行运动。

停止过程：按下停止按钮SB3→接触器KM1或KM2失电释放→电动机停止运转→工作台停止运动。

采用电器行程开关的顺序动作回路电器行程开关是一种常用的电路控制元件，通常用于控制电动机、灯光等设备的启停和方向变换。

在实际应用中，我们经常需要设计一些复杂的电路来实现不同的功能需求，其中顺序动作回路就是一种比较常见的电路结构。

顺序动作回路是指在一个电路中，多个电器行程开关按照特定的顺序依次动作，从而实现复杂的控制功能。

这种电路结构通常用于自动化生产线、机床等设备中，可以实现自动化生产和加工过程中的多个步骤控制。

下面我们来详细介绍一下采用电器行程开关的顺序动作回路。

1. 顺序动作回路基本原理顺序动作回路由多个电器行程开关组成，每个开关都与下一个开关相连。

当第一个开关被触发时，它会使得第二个开关闭合；当第二个开关被触发时，它会使得第三个开关闭合；以此类推，直到最后一个开关被触发时整个回路断开。

这样就形成了一个完整的顺序动作回路。

2. 顺序动作回路应用场景顺序动作回路通常用于需要按照特定顺序依次完成多个步骤的控制场景，比如自动化生产线、机床等设备。

在这些设备中，需要按照一定的顺序完成不同的生产或加工步骤，而这些步骤往往需要通过不同的电器行程开关来实现。

3. 顺序动作回路设计方法设计一个顺序动作回路需要考虑以下几个方面：（1）确定所需开关数量：根据具体的控制需求，确定所需要的电器行程开关数量。

（2）确定开关触发条件：每个电器行程开关都有一个触发条件，当满足该条件时开关才会动作。

因此需要确定每个开关的触发条件。

（3）确定连接方式：将多个电器行程开关按照特定的顺序连接起来，形成一个完整的顺序动作回路。

（4）测试和调试：在完成电路连接后，需要对整个回路进行测试和调试，确保各个开关能够按照预期顺序依次动作，并且整个回路能够正常工作。

4. 顺序动作回路优缺点优点：（1）简单易用：采用电器行程开关设计的顺序动作回路结构简单，易于理解和操作。

（2）可靠性高：电器行程开关具有较高的可靠性和稳定性，能够保证长时间稳定运行。

⼯作台⾃动往返控制电路图及⼯作原理在⽣产过程中，⼀些⾃动或半⾃动的⽣产机械要求运动部件的⾏程或位置受到限制，或者在⼀定范围内⾃动往返循环⼯作，以⽅便对⼯件进⾏连续加⼯，提⾼⽣产效率。

在实际⽣产中，⼀般采⽤在运⾏路线的两头各安装⼀个⾏程开关实现位置控制，如下图所⽰：⾏程开关安装时，安装位置要准确，安装要牢固；滚轮⽅向不能装反，挡铁与撞块位置应符合控制线路的要求，并确保能可靠地与挡铁碰撞。

1、电路原理图2、电路组成电路由断路器 QS；熔断器 FU1和 FU2；热继电器 FR；按钮 SB1、SB2、SB3；交流接触器 KM1 和 KM2；⾏程开关SQ1、SQ2；电动机 M 组成。

3、技术要求按下启动按钮 SB2，电机运转，带动⼯作台左移，当运动到设计位置压动 SQ1 限位开关时，电机反转，带动⼯作台右移，当运动到设计位置压动 SQ2 限位开关时电动机正转，… … 如此往复。

按下停⽌按钮 SB1，电动机⽆论正向、反向运⾏都能停车。

4、⼯作原理（1）合上电源开关 QS，电源引⼊。

（2）左移按下 SB2→KM1 线圈得电→→KM1 动断触点先断开→使 KM2 线圈断电→接触器互锁。

→KM1 主触头后闭合→电动机 M 启动连续正转→⼯作台左移。

→KM1 动合触点后闭合→实现⾃锁。

⾄限定位置，撞块碰限位开关 SQ2 挡铁→SQ2 动断触点先断开→使 KM1 线圈断电→KM1 主触头分断，电动机 M 断电停转，⼯作台停⽌左移；KM1 动合触头分断解除⾃锁；KM1 动断触点闭合解除互锁。

（3）右移SQ2 动合触点后闭合→使 KM2线圈得电→→KM2 动断触点断开→实现互锁。

→KM2 主触头后闭合→电动机 M 启动连续反转→⼯作台右移。

→KM2 ⾃锁触点闭合→实现⾃锁。

（4）停⽌时只需按下 SB3 即可。

行程开关工作原理行程开关是一种常见的电气元件，它在电路中起着非常重要的作用。

本文将介绍行程开关的工作原理，包括行程开关的结构组成、工作原理和应用场景等方面。

1. 行程开关的结构组成行程开关通常由触点、驱动机构和外壳组成。

触点是行程开关的核心部件，它负责在触发条件满足时打开或关闭电路。

驱动机构则是触发触点动作的部件，通常包括按钮、杆或者其他机械结构。

外壳则是行程开关的保护部件，它可以防止外部环境对行程开关造成损坏。

2. 行程开关的工作原理行程开关的工作原理非常简单，当驱动机构受到外力作用时，触点会发生动作，从而打开或关闭电路。

例如，当按下按钮时，按钮会施加力到触点上，触点会受到力的作用而发生动作，从而改变电路的通断状态。

这种机械式的工作原理使得行程开关在各种环境下都能正常工作，例如在高温、高湿或者有振动的环境下。

3. 行程开关的应用场景行程开关在工业自动化、机械设备、家用电器等领域都有广泛的应用。

在工业自动化中，行程开关可以用来检测机械设备的位置，从而实现自动化控制。

在机械设备中，行程开关可以用来检测零件的位置或者运动状态，从而保证机械设备的正常运行。

在家用电器中，行程开关可以用来控制电路的通断，从而实现家用电器的开关控制功能。

总之，行程开关是一种非常重要的电气元件，它通过简单而可靠的机械原理实现电路的控制。

它在工业自动化、机械设备、家用电器等领域都有广泛的应用，为各种设备的正常运行提供了重要的支持。

希望本文对行程开关的工作原理有所帮助。

自动往返控制电路原理
一、自动往返控制线路的构思自动往返的实现应采用具有行程功能的行程开关作为检测元件以实现控制。

SQl、SQ2的作用：自动换接电动机正反转控制电路，实现台车的自动往返行程控制；SQ3、SQ4的作用：被用来作终端保护，以防止SQ1、SQ2失灵，台车越过限定位置而造成事故。

行程开关SQ1的常闭触头串接在正转电路中，把另一行程开关SQ2的常闭触头串接在反转电路中。

当台车运动到所限位置时，其挡铁碰撞位置开关，使其触头动作，自动换接电动机正反转控制电路。

控制线路中的SB1和SB2分别作正转启动按钮和反转启动按钮。

自动往返控制线路
二、自动往返控制线路的工作原理分析
（a）自动往返控制线路工作原理示意图1
（b）自动往返控制线路工作原理示意图2
（c）自动往返控制线路工作原理示意图3
自动往返控制线路的工作原理示意图（a）工作原理示意图1 （b）工作原理示意图2 （c）工作原理示意图3
自动往返控制线路的工作原理分析:
停止时：。

关于电机自动往返行程控制的电路再加延时所谓行程控制就是根据生产机械运动部件的位置或行程距离来进行控制，如起重机运动到预定位置要求自动停止；机床工作台运动到预定位置时要求自动往复运动。

可见，行程控制实质上就是电动机的正反转控制，只是在行程的终端加行程开关，利用行程开关来实现行程控制。

有些生产机械如刨床、铣床等要求工作台在一定距离内做往返自动循环运行。

实现这一控制要求的电路称为自动往复行程控制电路。

电路图如下：工作原理：合上空气开关QF，按下点动按钮SB2----KM1线圈得电---- KM1辅助触点闭合并自锁，----- KM1主触点闭合，电动机正转。

当工作台向左运动，运动部件碰到行程开关SQ1时 ----- 行程开关SQ1常闭触点断开，行程开关SQ1常开触点闭合，-----KM1线圈失电，电机停转，通电延时继电器KT线圈得电-------通电延时继电器KT触点延时闭合----KM2线圈得电，行程开关SQ1复位 ---- KM2辅助触点闭合并自锁，KM2主触点闭合，电动机反转。

工作台开始向右运动，运动部件碰到行程开关SQ2时 -----行程开关SQ2常闭触点断开，行程开关SQ2常开触点闭合-------恢复原始状态，重复往返循环。

如此往返，实现工作台自动往返循环运动，直到按下停止按钮SB1，工作台停止运动。

当现有时间继电器不是通电延时的，而是断电延时继电器时，我们将电路改为如下，效果也很好。

合上空气开关QF，按下点动按钮SB2----KM1线圈得电，断电延时继电器KT得电---- KM1辅助触点KM1闭合并自锁，KM1主触点闭合，电动机正转。

当工作台向左运动，运动部件碰到行程开关SQ1时 ----- 行程开关SQ1常闭触点断开，行程开关SQ1常开触点闭合，----KM1线圈失电，电机停转，断电延时继电器KT线圈失电，------断电延时继电器KT触点延时闭合-----线圈KM2得电，KM2辅助触点闭合并自锁，KM2主触点闭合，电动机反转。
