申克筛子(型号与参数)

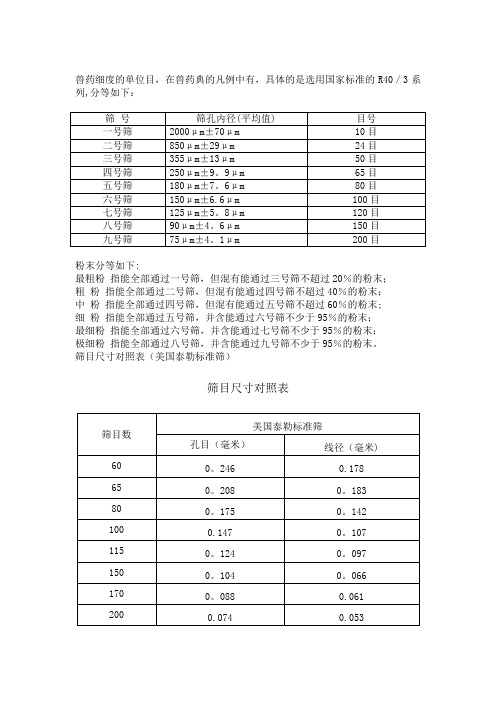

兽药细度的单位目，在兽药典的凡例中有，具体的是选用国家标准的R40／3系列,分等如下：
粉末分等如下:
最粗粉指能全部通过一号筛，但混有能通过三号筛不超过20％的粉末；
粗粉指能全部通过二号筛，但混有能通过四号筛不超过40％的粉末；
中粉指能全部通过四号筛，但混有能通过五号筛不超过60％的粉末;
细粉指能全部通过五号筛，并含能通过六号筛不少于95％的粉末；
最细粉指能全部通过六号筛，并含能通过七号筛不少于95％的粉末；
极细粉指能全部通过八号筛，并含能通过九号筛不少于95％的粉末。

筛目尺寸对照表（美国泰勒标准筛）
筛目尺寸对照表。

毕业设计（论文）任务书汽车与机械工程学院机械设计制造及其自动化专业工程机械（01）班题目永磁选矿机设计-振动筛设计学生姓名曹秀峰学号 200879250307指导教师李自光教研室主任年月日审查院长年月日批准自定中心园振动筛摘要振动筛是选煤厂用的最多的设备之一，主要用于煤的准备筛分以及最终筛分用，但是振动筛又是维修量比较大的设备。

随着设计的逐渐完善，自定中心园振动筛能够很好的解决这一问题。

本文主要介绍振动筛在选煤厂中的意义以及振动筛的发展现状，描述了本次设计型自定中心园振动筛设计的计算方法依据和步骤.包括振动筛的分类与特点和设计方案的确定；对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计关键词：,振动筛，自定中心，设计依据CIRCULAR MOTION VIBRATION SIEVEOF AUTO CENTERABSTRACTVibration sieve is one of the most widely used devices in Coal Preparation Plant.Mainly used in coal preparation and the final screening with screening, But the vibrating screen is larger than the maintenance of equipment. With the gradual improvement of the design ，circular motion vibration sieve of auto center could well solve this problem. This article mainly introduced that vibration sieve in Coal Preparation Plant significance as well as vibration sieve development present situation, described this time has designed circular motion vibration sieve of auto center design computational method basis and the step, as well as the main vibration sieve part's choice and the comparison, and showed this design characteristic.Including the classification and characteristics of vibrating screen and determination of design; on the movement of materials analysis, Dynamic analysis of vibration sieve and kinetic parameters calculated, rational design of the structure vibrating screen size; carried out such eccentric Vibrator design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, calculation and check of belt design, spring design calculation, shaft strength calculation, bearing selection and calculation , then the equipment maintenance, installation, lubrication and seal design.KEYWARDS：，vibration sieve，auto center，design basis目录摘要 (II)ABSTRACT (III)1绪论 (1)1.1 筛分的概念 (1)1.2 筛分设备的作用 (1)1.3 筛分作业的分类 (1)1.4 筛分机械设计的意义 (2)1.5振动筛设计的原则 (3)1.6筛分机械研究的现状 (3)1.7 将来的发展趋势 (3)2目的依据及说明 (4)2.1 自定中心园振动筛设计的目的 (4)2.2 设计的依据及参考资料 (4)2.3 设计的有关说明 (4)3工艺参数的选择与确定 (4)3.1 筛面长度及宽度的确定 (4)3.2 生产率的确定 (5)3.3 振幅和频率的选择 (5)3.4 筛面倾角的选择 (7)4动力学分析及参数计算 (8)振动筛动力学基本理论 (8)4.1 参振重量及参振质量的计算 (10)4.2 主弹簧刚度计算与选择 (11)4.3 激振器偏心质量及其偏心距的验算 (12)4.4重心计算 (14)5功率计算及电机的选择 (15)5.1 筛分机在负荷状态下工作所需功率的计算 (15)5.2 电动机的选择 (15)5.3 验算电动机的启动转矩 (16)6零件的计算 (16)6.1 弹簧计算 (16)6.2 三角皮带的传动计算 (17)6.3 轴强度验算 (19)6.4 轴承寿命验算 (23)7基型及结构的选择 (24)7.1 筛分基型的比较和选择 (24)7.2 筛分机结构的选择和确定 (24)8、设备合理的更新期 (30)9、结论 (32)参考文献 (33)致谢 (34)1绪论1.1 筛分的概念广义的筛分是指将粒子群按粒子的大小、比重、带电性以及磁性等粉体学性质进行分离的方法。

申克系列振动筛申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证，采用申克全球统一材料及加工工艺标准。

使用于各种恶劣的工况环境，在全球各地的煤炭、铁矿和采石行业等广阔领域被广泛使用。

迄今，公司在中国煤炭市场共销售一千七百多台，天津工厂出口一百三十多台。

准格尔露天煤矿选煤厂1992 年进口的振动筛一直使用至今。

应用高激振力(“ g”fo rces )设计保证物料在筛面上迅速形成料层，最大限度与筛缝接触；使筛面堵塞的可能性降至最低。

申克振动筛可用于分级、脱水、脱介、脱泥等，筛机尺寸依照工业标准设计，最大宽度能达到 4.9米，最大长度达到9.6 米。

申克所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。

结构特点申克振动筛的设计是根据正常工作条件，采用无限疲劳寿命法进行设计，符合BS7608 标准对无限疲劳寿命设计方法的要求。

筛机侧板由优质结构钢板制造，制造精度符合AS3678-250标准。

轧制的角钢作为加强筋，使载荷在侧板上均匀分布，防止侧板变形变曲。

侧板无焊缝，完全排除焊接热应力引起侧板变形和开裂的可能。

完全采用虎克螺栓铆接结构，可更换部位的装配均采用带自锁螺母高强度螺栓联接。

装配后需进行调整的重要部件也采用高强度螺栓联接。

激振器大梁为专业设计，采用重量轻、抗弯抗扭强度和刚度更高的箱形梁结构，专业设计以承受激振器产生的全部激振力。

大梁经完全去除应力处理后机加工各装配面，对激振器安装表面进行特殊加工。

大梁是影响筛机性能优劣的关键，全部焊缝质量为特殊要求，超过AS1554 焊接标准。

⑴大激振力能提供较高的抛掷加速度；⑵便于调节筛子振幅；⑶全虎克铆接结构保证了筛体的抗疲劳强度；⑷备有单层或双层筛板配置；⑸筛板配置可根据筛面宽度调节；⑹激振器维护时间短；⑺运行噪声低；⑻可依据用户要求设计不同尺寸的筛机。

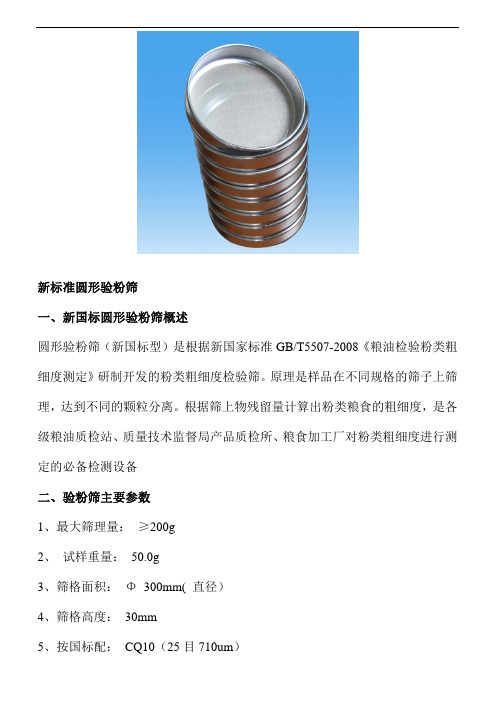

新标准圆形验粉筛一、新国标圆形验粉筛概述圆形验粉筛（新国标型）是根据新国家标准GB/T5507-2008《粮油检验粉类粗细度测定》研制开发的粉类粗细度检验筛。

原理是样品在不同规格的筛子上筛理，达到不同的颗粒分离。

根据筛上物残留量计算出粉类粮食的粗细度，是各级粮油质检站、质量技术监督局产品质检所、粮食加工厂对粉类粗细度进行测定的必备检测设备二、验粉筛主要参数1、最大筛理量：≥200g2、试样重量： 50.0g3、筛格面积：Φ 300mm( 直径）4、筛格高度： 30mm5、按国标配： CQ10（25目710um）CQ16（41目0.427mm）CQ20（51目0.336mm）CQ27（69目0.242mm）CB30（76目0.198mm）CB36（91目0.160mm）CB42（107目0.137mm）筛框格一套三、圆形验粉筛操作步骤1、首先是将 圆形验粉筛 放在水平牢固的实验台或桌面，如实验台或桌面不平，易引起验粉筛振动。

2、按质量标准中规定的筛号选取筛格。

检验面粉通常采用CB42、CB36、CB30、CQ27、CQ20、CQ16、CQ10，检验淀粉和米粉采用80目和100目筛绢或标准纺织筛网；检验配合饲料时采用4、6、8、12、16目标准纺织筛网。

3、每层筛内放5个橡皮球，然后按大孔筛在上，小孔筛在下，最下面是筛底，最上面是筛盖的顺序安装好（每次只能放七层筛格）。

4、从平均样品中分取试样50g（精确至0.1g）(检验面粉、淀粉及米粉时取样量为50g，当检验配合饲料时取样量为100g)放入量上层筛中，挂好压紧构（应注意两边压紧度一致）。

5、调节定时器定时10分钟（按定时器上的"+""－"按钮调节为10min）6、开动电源开关，验粉筛自动以260r/min的速度连续筛动10min后停止，此时应再按开关切断电源，并使时间控制器复位；7、取出各筛层，拣出橡皮球，倾斜轻拍筛格，用毛笔把筛上的粉集中到一角，倒出称重（小于0.1g时不计重）。

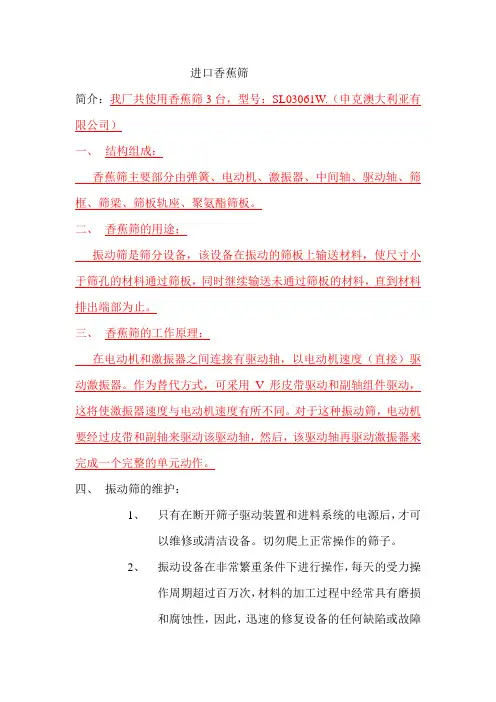

进口香蕉筛简介：我厂共使用香蕉筛3台，型号：SL03061W.（申克澳大利亚有限公司）一、结构组成：香蕉筛主要部分由弹簧、电动机、激振器、中间轴、驱动轴、筛框、筛梁、筛板轨座、聚氨酯筛板。

二、香蕉筛的用途：振动筛是筛分设备，该设备在振动的筛板上输送材料，使尺寸小于筛孔的材料通过筛板，同时继续输送未通过筛板的材料，直到材料排出端部为止。

三、香蕉筛的工作原理：在电动机和激振器之间连接有驱动轴，以电动机速度（直接）驱动激振器。

作为替代方式，可采用V形皮带驱动和副轴组件驱动，这将使激振器速度与电动机速度有所不同。

对于这种振动筛，电动机要经过皮带和副轴来驱动该驱动轴，然后，该驱动轴再驱动激振器来完成一个完整的单元动作。

四、振动筛的维护：1、只有在断开筛子驱动装置和进料系统的电源后，才可以维修或清洁设备。

切勿爬上正常操作的筛子。

2、振动设备在非常繁重条件下进行操作，每天的受力操作周期超过百万次，材料的加工过程中经常具有磨损和腐蚀性，因此，迅速的修复设备的任何缺陷或故障是非常重要的，一个较小的问题，如果忽视，则会引起较大的结构上的损坏。

3、要遵循执行筛子的每日例行检查和每运行200小时的系统大检查，这将导致降低维修费用，减少生产损失和增加设备运行效益。

4、激振器每运行200小时，必须检查其油位，每运行1000小时，必须更换油。

5、设备每运行1000小时，必须检查所有螺钉的紧固性。

对于某些层板结构，需要更经常的检查，用户应进行这种更经常的检查，直到确立适用的定期检查计划为止。

6、在一般情况下，螺钉和自锁定螺母只作为一次性使用，废弃卸下后的用过紧固件，不得再次使用。

7、装入螺纹孔中的螺钉必须利用“Loctite”242(螺纹锁紧粘结剂)以便增强螺纹连接紧密性。

8、振动结构和所有连接的可运行部件（例如，弹簧，驱动轴等）必须能够正常运行，振动筛的任何部分不应碰撞固定的部件（如，溜槽，平台）也不应在有聚集送料状态下进行工作。

申克振动筛申克振动筛简介申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证。

每台设备经过申克公司自己的设计部门根据用户要求进行最优化设计；使用德国最先进的加工工艺和机加工设备在申克自己的工厂制造；在出厂前，每台设备均须通过德国申克公司专有的、世界知名的振动检测设备的严格测试和精心调整，以保证振动筛设备具有操作可靠和超长的使用寿命，而后方可获取合格证书出厂。

至目前为止，有超过三百多台振动筛在为中国用户服务。

准格尔露天煤矿选煤厂1992年进口的振动筛沿用至今。

申克振动筛特点1、筛机侧板与加强筋（角钢）全部采用H U C K螺栓铆接，无任何焊缝。

从而保证侧板无应力集中和开裂，提高侧板的强度和刚性，设备可靠性提高。

2、激振器大梁和筛框横梁采用箱形梁结构，内设加强筋，提高筛机的刚度和强度，同时降低整机重量。

从而提高整机效率，降低功耗。

3、所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。

4、激振器没有通气帽，激振器内的气体及热量可通过轴间密封装置进行自由交换，确保煤尘或其它异物无法进入激振器内部。

5、每台筛机在出厂前完全装配，并进行4个小时的空转试车。

使用由德国申克公司设计和制造的专用设备对整机进行动态检测，确定筛机各部件及其装配的动态参数。

确保每台筛机能实现高效、安全生产。

6、申克生产的直线振动激振器，其优异性能可经受+54度到-46度之间各种恶劣条件的严格考验。

7、偏心块外置，这样便可以很容易通过改变配重设置来调整激振力。

采用三重油封阻止异物进入激振器轴承内，高性能的自调心滚柱轴承，使用精确数控技术的加工工艺，确保部件低噪音运行，偏心块精密加工及质量调整，可控制激振力的输出。

申克历史德国申克公司（S c h e n c k P r o c e s s G m b H）的前身为卡尔申克公司（C a r l S c h e n c k A G）始建于1881年）属下的专业生产称量设备和矿物处理设备的子公司，总部位于德国达姆斯达特（D a r m s t a d t），具有上百年生产称量和振动设备的历史，在中国、澳大利亚、美国、加拿大、巴西、日本、南非、印度等33个国家设有子公司和办事处。

(2009-01-04 13:31:25)

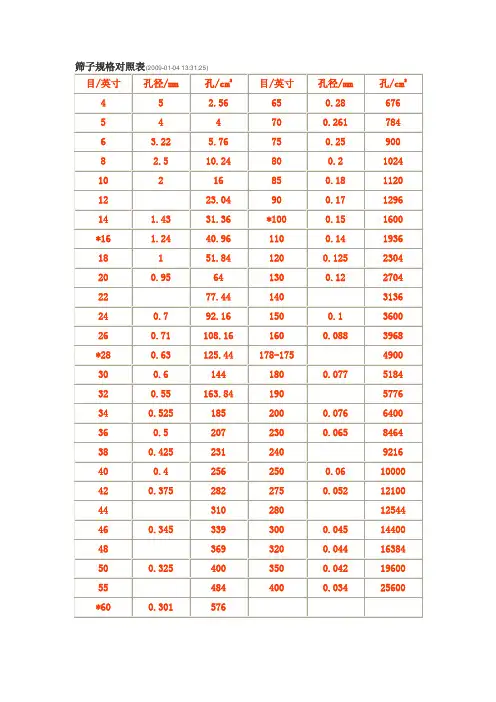

目/英寸 * 102 =孔/cm2 1英寸 = 2.540厘米
目是个数量概念，是25.4mm长度上的网孔个数。

1目=1孔+1丝目/寸=目数/25.4
目数=25.4÷（孔径+丝径）
网孔是方的，所以要说孔径不能叫直径. 网孔=25.4÷目数-丝径
国家试验筛GB/T6003.1-1997标准，200目的网孔是0.075mm 。

按照国标GB/T6003.1-1997试验筛的标准,325目的试验筛网孔为0.045mm,丝径为0.032mm 目指1英寸长有多少个孔和丝100目指25.4毫米有100个孔和100个丝,目这样的特点决定了是一个相对单位,一般我们使用的是网孔,使用目数标记的筛网滤网是不精确的,同样100目,如果丝是0.1毫米则孔是0.154毫米,丝是0.05毫米孔则是0.204毫米,相差很大。
