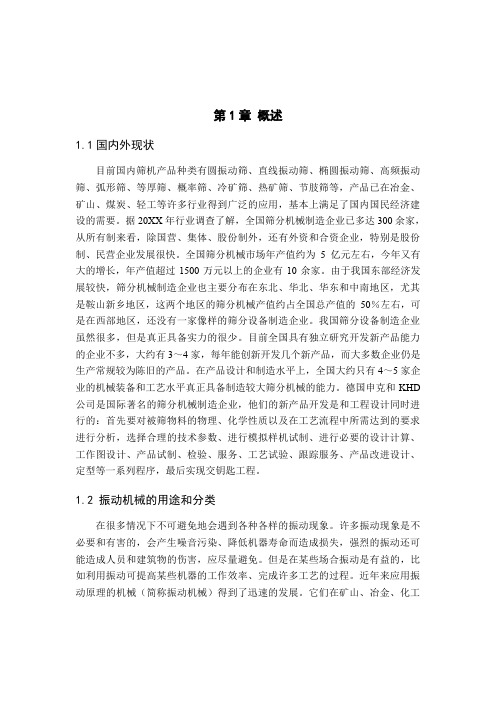

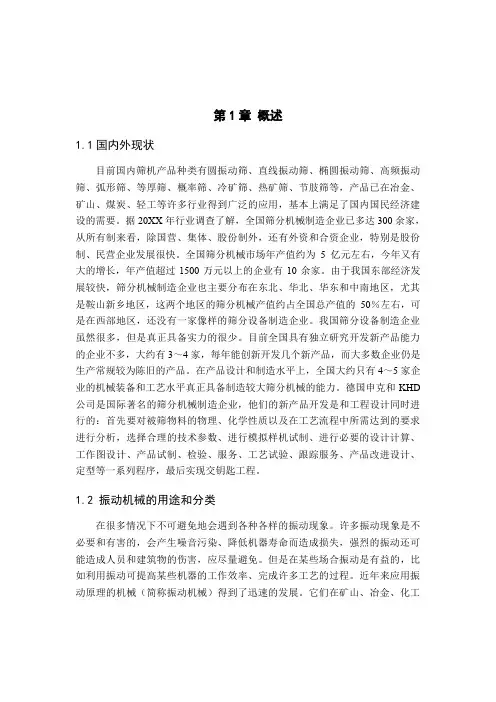

第1章概述1.1国内外现状目前国内筛机产品种类有圆振动筛、直线振动筛、椭圆振动筛、高频振动筛、弧形筛、等厚筛、概率筛、冷矿筛、热矿筛、节肢筛等，产品已在冶金、矿山、煤炭、轻工等许多行业得到广泛的应用，基本上满足了国内国民经济建设的需要。

据20XX年行业调查了解，全国筛分机械制造企业已多达300余家，从所有制来看，除国营、集体、股份制外，还有外资和合资企业，特别是股份制、民营企业发展很快。

全国筛分机械市场年产值约为5亿元左右，今年又有大的增长，年产值超过1500万元以上的企业有10余家。

由于我国东部经济发展较快，筛分机械制造企业也主要分布在东北、华北、华东和中南地区，尤其是鞍山新乡地区，这两个地区的筛分机械产值约占全国总产值的50％左右，可是在西部地区，还没有一家像样的筛分设备制造企业。

我国筛分设备制造企业虽然很多，但是真正具备实力的很少。

目前全国具有独立研究开发新产品能力的企业不多，大约有3～4家，每年能创新开发几个新产品，而大多数企业仍是生产常规较为陈旧的产品。

在产品设计和制造水平上，全国大约只有4～5家企业的机械装备和工艺水平真正具备制造较大筛分机械的能力。

德国申克和KHD 公司是国际著名的筛分机械制造企业，他们的新产品开发是和工程设计同时进行的：首先要对被筛物料的物理、化学性质以及在工艺流程中所需达到的要求进行分析，选择合理的技术参数、进行模拟样机试制、进行必要的设计计算、工作图设计、产品试制、检验、服务、工艺试验、跟踪服务、产品改进设计、定型等一系列程序，最后实现交钥匙工程。

1.2 振动机械的用途和分类在很多情况下不可避免地会遇到各种各样的振动现象。

许多振动现象是不必要和有害的，会产生噪音污染、降低机器寿命而造成损失，强烈的振动还可能造成人员和建筑物的伤害，应尽量避免。

但是在某些场合振动是有益的，比如利用振动可提高某些机器的工作效率、完成许多工艺的过程。

近年来应用振动原理的机械（简称振动机械）得到了迅速的发展。

申克系列振动筛申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证，采用申克全球统一材料及加工工艺标准。

使用于各种恶劣的工况环境，在全球各地的煤炭、铁矿和采石行业等广阔领域被广泛使用。

迄今，公司在中国煤炭市场共销售一千七百多台，天津工厂出口一百三十多台。

准格尔露天煤矿选煤厂1992 年进口的振动筛一直使用至今。

应用高激振力(“ g”fo rces )设计保证物料在筛面上迅速形成料层，最大限度与筛缝接触；使筛面堵塞的可能性降至最低。

申克振动筛可用于分级、脱水、脱介、脱泥等，筛机尺寸依照工业标准设计，最大宽度能达到 4.9米，最大长度达到9.6 米。

申克所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。

结构特点申克振动筛的设计是根据正常工作条件，采用无限疲劳寿命法进行设计，符合BS7608 标准对无限疲劳寿命设计方法的要求。

筛机侧板由优质结构钢板制造，制造精度符合AS3678-250标准。

轧制的角钢作为加强筋，使载荷在侧板上均匀分布，防止侧板变形变曲。

侧板无焊缝，完全排除焊接热应力引起侧板变形和开裂的可能。

完全采用虎克螺栓铆接结构，可更换部位的装配均采用带自锁螺母高强度螺栓联接。

装配后需进行调整的重要部件也采用高强度螺栓联接。

激振器大梁为专业设计，采用重量轻、抗弯抗扭强度和刚度更高的箱形梁结构，专业设计以承受激振器产生的全部激振力。

大梁经完全去除应力处理后机加工各装配面，对激振器安装表面进行特殊加工。

大梁是影响筛机性能优劣的关键，全部焊缝质量为特殊要求，超过AS1554 焊接标准。

⑴大激振力能提供较高的抛掷加速度；⑵便于调节筛子振幅；⑶全虎克铆接结构保证了筛体的抗疲劳强度；⑷备有单层或双层筛板配置；⑸筛板配置可根据筛面宽度调节；⑹激振器维护时间短；⑺运行噪声低；⑻可依据用户要求设计不同尺寸的筛机。

1.1课题背景 ............................................................................................................... - 2 - 1.2筛分技术及筛分机械国内外发展现状。

.................................................................. - 3 -1.2.1筛分机的分类.............................................................................................. - 3 -1.2.2国内筛分技术的发展。

................................................................................ - 4 -1.2.3国外发展状况介绍。

................................................................................... - 6 -1.2.4筛分机械的发展现状与展望......................................................................... - 6 - 1.3圆振动筛简介 ...................................................................................................... - 12 -1.3.1圆振动筛概述及工作原理 .......................................................................... - 12 -1.3.2圆振动筛主要用途及使用条件 ................................................................... - 12 -1.3.3圆振动筛结构特征..................................................................................... - 12 -1.3.4圆振筛的结构和主要优点：....................................................................... - 13 -1.3.5圆振动筛适用行业..................................................................................... - 13 -1.3.6圆振动筛的分为YK和YA两种类型 ............................................................ - 13 -1.3.7圆振动筛的特点 ........................................................................................ - 15 -1.3.8吊装振动筛的安装方法.............................................................................. - 15 -1.3.9圆振动筛机操作要点 ................................................................................. - 15 -1.3.10圆振动筛使用与维护................................................................................ - 16 - 1.4振动筛设计的设计步骤。

目录SCHENCK振动筛说明书 (1)第1章振动筛的安装和试运行 (2)1.1 振动筛的接收，存放和转运………………………………………………….1.2 激振器的存放和转运……………………………………………………….…1.3 支承结构………………………………………………………………….……1.4 设备配置和功能……………………………………….………………….…...1.5 振动筛的组装和安装………………………………………………………….1.6 安装激振器……………………………………………… …….… …………..1.7 安装插塞重物………………………………………………….……………..1.8 取出插塞重物………………………………………………….……………..1.9 激振器的润滑……………………………………………………….………..1.10 电动机说明…………………………………………………………………1.11 安装中间轴………………………………………………………………….1.12 安装驱动轴………………………………………………………………….1.13 安装皮带驱动装置………………………………………………………….1.14 螺栓旋紧扭矩……………………………………………………………….1.15 安装筛板(USF PIPO Ⅱ型)…………………………...…………………….1.16 卸下筛板(USF PIPO Ⅱ型)…………………………...…………………….1.17 振动筛的试运行…………………………………………………………….1.18 测量筛机振动……………………………………………………………….1.19 开始安装及起动检查表............................................................. 第2章振动筛的操作.. (42)2.1 振动筛的操作………………………………………………….……….……2.2 计算材料输送率…………………………………..……………………….…第3章振动筛的维护图 (46)3.1 振动筛的维护……………………………………………….…………….…..3.2 激振器的润滑…………………………………………….…………………….3.3 200小时检查…………………………………………………………………….3.4 1000小时检查…………………………………………………………………..3.5 润滑计划表…………………………………………………….……………….3.6 推荐的备件................................................................................ 第4章图纸清单和附图.. (57)4.1 图纸清单和附图……………………………………………….………………..第1章振动筛的安装和试运行1.1 振动筛的接收1.1.1在打开包装箱或开始安装振动筛之前，应彻底检查所提供的说明书和图纸。

申克振动筛申克振动筛简介申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证。

每台设备经过申克公司自己的设计部门根据用户要求进行最优化设计；使用德国最先进的加工工艺和机加工设备在申克自己的工厂制造；在出厂前，每台设备均须通过德国申克公司专有的、世界知名的振动检测设备的严格测试和精心调整，以保证振动筛设备具有操作可靠和超长的使用寿命，而后方可获取合格证书出厂。

至目前为止，有超过三百多台振动筛在为中国用户服务。

准格尔露天煤矿选煤厂1992年进口的振动筛沿用至今。

申克振动筛特点1、筛机侧板与加强筋（角钢）全部采用H U C K螺栓铆接，无任何焊缝。

从而保证侧板无应力集中和开裂，提高侧板的强度和刚性，设备可靠性提高。

2、激振器大梁和筛框横梁采用箱形梁结构，内设加强筋，提高筛机的刚度和强度，同时降低整机重量。

从而提高整机效率，降低功耗。

3、所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。

4、激振器没有通气帽，激振器内的气体及热量可通过轴间密封装置进行自由交换，确保煤尘或其它异物无法进入激振器内部。

5、每台筛机在出厂前完全装配，并进行4个小时的空转试车。

使用由德国申克公司设计和制造的专用设备对整机进行动态检测，确定筛机各部件及其装配的动态参数。

确保每台筛机能实现高效、安全生产。

6、申克生产的直线振动激振器，其优异性能可经受+54度到-46度之间各种恶劣条件的严格考验。

7、偏心块外置，这样便可以很容易通过改变配重设置来调整激振力。

采用三重油封阻止异物进入激振器轴承内，高性能的自调心滚柱轴承，使用精确数控技术的加工工艺，确保部件低噪音运行，偏心块精密加工及质量调整，可控制激振力的输出。

申克历史德国申克公司（S c h e n c k P r o c e s s G m b H）的前身为卡尔申克公司（C a r l S c h e n c k A G）始建于1881年）属下的专业生产称量设备和矿物处理设备的子公司，总部位于德国达姆斯达特（D a r m s t a d t），具有上百年生产称量和振动设备的历史，在中国、澳大利亚、美国、加拿大、巴西、日本、南非、印度等33个国家设有子公司和办事处。

德国申克公司简介一、公司简介名称：德国申克公司（Schenck Process GmbH )网址：德国申克公司（Schenck Process GmbH )创立于1881年，总部位于德国达姆斯达特（Darmstadt），具有一百三十多年生产称量和振动设备的历史。

德国申克集团拥有庞大的全球分公司网络，是矿业、钢铁、电力、塑料、水泥、化工、食品、石膏、制药和运输等行业里涉及到称重、给料、筛分和自动控制等领域的最佳国际化合作伙伴。

依靠全球范围内高水准的技术队伍，申克公司研发，生产，组装，营销全系列的物料加工处理行业所需的产品，解决方案，以及交钥匙工程。

我们长期致力于产品的研究与开发，保证了在国际市场始终处于领先地位并以先进的设计，出众的创新能力和一贯奉行的高质量标准，受到了全球各行业客户的认可。

目前，德国申克公司旗下主要经营品牌有schenckprocess、schenckAccuRate、stock、fairfield、screenex、tedo 、redler、CLYDE，如下图所示：申克（天津）工业技术有限公司是德国申克公司（Schenck Process GmbH）在中国设立的唯一独资子公司，全权负责德国申克集团所有在中国工业领域内称重、给料、筛分和自动控制设备的进口、组装、制造、市场、销售和技术服务，具有德国申克集团统一的高质量设计，制造和检验标准，并作为德国申克公司全球总战略中的主要生产基地，直接向中国及全球客户提供全方位的服务。

申克产品的逐步国产化同时也确保了能为广大的中国用户提供及时的零配件供应和便捷的售后服务。

申克（天津）工业技术有限公司注册于天津市西青经济技术开发区赛达工业园，员工总数超过400人，设有重工、轻工、矿业、电力和运输自动化五个事业部。

公司在北京，山西，陕西，江苏，内蒙古，上海等地均设有分支机构。

申克在中国的生产基地基地一：位于天津市西青经济技术开发区赛达工业园的申克（天津）工业技术有限公司生产基地，成立于2002年，厂区占地面积超过3万平方米，厂房占地面积超过16,000平方米，直接向中国乃至全球客户提供具有先进设计及制造水平的称重配料及筛分设备，矿业物料处理设备。
