LU-906K 温控说明书

Wide Rlus 智能数字控制仪使用说明书(香港上润精密仪器有限公司)WP系列显示控制仪使用于各种温度、压力、液位、速度、长度、流量等的测量控制。

采用微处理器进行数学运算，可对各种非线性信号进行高精度的线性矫正。

光柱显示控制仪集数字测量显示和模拟显示于一体采用数码LED显示，可精确的显示控制实时测量值；同时采用高精度101线光柱显示，清晰直观的显示实时测量值（类似模拟表显示）。

可切换输入多种分度号。

采用先进的无跳线技术，更改输入分度号时，不用更改跳线或开关。

整个仪表改型过程不需要断电。

支持多机通讯，可选择多种通讯接口方式，通讯波特率仪表内部参数自由设定。

一、主要技术参数：输入信号：模拟量热电偶：标准热电偶—B、S、K、E、J、T、WRe等电阻：标准热电阻—Pt100、Cu50、或远传压力电阻等电流：0~10mA、4~20mA、0~20mA等—输入电阻≤250电压：0~5V、1~5V、mV等——输入阻抗≥250K测量范围：- 1999~9999字测量精度：0.2%FS±1字或0.5%FS±1字分辨率：1、0.1、0.01或0.001字温度补偿：0~50℃显示方式：-1999~9999测量值显示。

-1999~9999设定值显示0~100%测量值光柱显示。

发光二极管工作状态显示光柱精度：光柱显示精度为1%控制方式：位式ON/ OFF带回差输出信号：模拟量输出：DC0~10mA(负载电阻≤750)DC4~20mA(负载电阻≤500)DC0~5V(输出电阻≤250)DC1~5V(输出电阻≤250)开关量输出：继电器控制输出—继电器ON/OFF带回差。

触电容量：AC220V/3A；DC24/6A（阻性负载）可控硅控制输出—SCR（可控硅过零触发脉冲）输出，可触发可控硅：400V/100A固态继电器输出—SSR（固态继电器控制信号）输出，5~24V/30mA通讯输出：接口方式—标准串行通讯接口：RS-485，RS-232C，RS-422等波特率—300~9600bps 内部自由设定馈电输出：DC24V，负载≤30mA控制或报警方式：可选择2~4限控制或报警，LED指示。

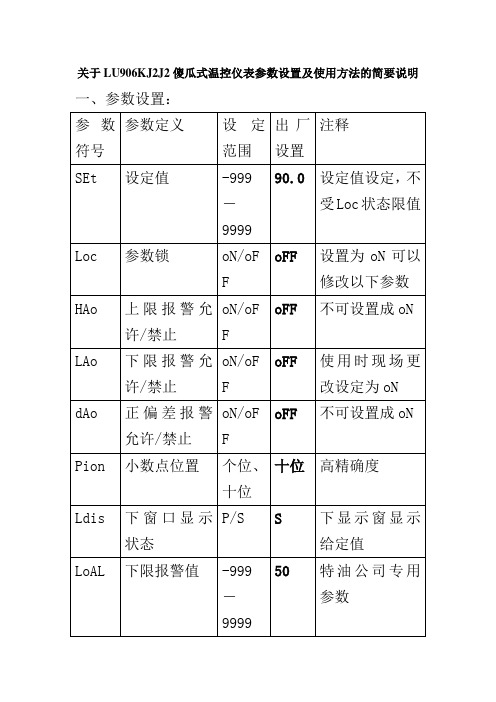

关于LU906KJ2J2傻瓜式温控仪表参数设置及使用方法的简要说明一、参数设置：
参数符号参数定义设定
范围
出厂
设置
注释
SEt 设定值-999
－
9999 90.0 设定值设定，不
受Loc状态限值
Loc 参数锁oN/oF
F oFF 设置为oN可以
修改以下参数
HAo 上限报警允
许/禁止oN/oF
F
oFF 不可设置成oN
LAo 下限报警允
许/禁止oN/oF
F
oFF 使用时现场更
改设定为oN
dAo 正偏差报警
允许/禁止oN/oF
F
oFF 不可设置成oN
Pion 小数点位置个位、
十位
十位高精确度
Ldis 下窗口显示
状态P/S S下显示窗显示
给定值
LoAL 下限报警值-999
－
9999 50 特油公司专用
参数
oSEt 表值平移修
正-99.9
－
99.9
0 修正显示温度
Hy 回差(不灵敏
区) 0－
25.5
0 增大温控范围
Sn 输入类型0－17 8 Pt100
CtrL 控制方式略oN.o
FF
位式控制
oP 输出方式略rElA 继电器开关输
出
Fil 输入滤波系
数0－
100
1 温度响应速度
cooL 正反作用oN/oF
F
oN 正作用
注意：下限报警参数LAo只有特油公司或确认需要下限报警停机功能的场合方可使用，并且请在现场将LAo设定为ON；同时可以根据具体情况更改下限报警值LoAL。

ＧＳＭ温控器产品说明书深圳市威尔海电子有限公司电话：*************传真：*************①安装尺寸：○2连接方法：输出插座电源输入传感器天线芯片向下本产品支持850M，900M ，1800M ，1900M四频通信，适用全球范围通信。

支持插入移动和联通的SIM卡,不能支持CDMA制式的电信卡. 请在使用过程中保持ＳＩＭ有效，欠费或停机都会造成温控器报警不成功．本产品可以邦定三个电话号码作为报警时通知号码.邦定方法:按住M1或M2或M3其中一个需要邦定的按键不放,当相对应的LED闪烁,用需要邦定的电话拨打温控器内SIM卡的号码,等电话拨通后,LED停止闪烁转为长亮就表示邦定成功.取消邦定:按住M1或M2或M3其中一个需要取消邦定的按键3秒以上,当相对应的LED闪烁时松开按键,LED熄灭表示已经取消邦定.自定义短信内容：温控器可以自定义短信内容,当多个温控器邦定同一个号码时可以根据短信内容区分出温控器的编号或位置信息.例如可以设定不同的机器的短信内容为:1号机, 2号机, 办公室,车间等,短信内容编程:按住MES按键不放,当相对应的LED闪烁,用已经邦定的电话将编写好的短信内容发送到温控器内SIM卡的号码, LED停止闪烁转为熄灭表示已经编程成功.这时松开MES按键。

短信内容取消：按住MES按键不放,当相对应的LED闪烁时松开按键即可．超温报警:当温控器发生报警时,温控器发出报警声,并轮流拨打已经邦定的号码,呼叫顺序为M1.M2.M3 .如果被邦定号码在通话中或暂时无法接通,温控器会一直重复轮流拨打已经邦定的号码,直到成功拨通其中一个号码并且对方接听为止,并将报警信息发送到该号码.温控器可以手动终止电话报警,在报警时按POWER,SET,UP,DOWN四个按键其中任意一个按键可以手动停止报警,并停止拨打电话报警.温度查询:在正常状态下,用已经邦定的电话拨打温控器内SIM卡,温控器会主动挂断电话,并把当前温度用短信发送到查询的电话.停电报警:当发生停电时,温控器会自动转为备用电池供电,（第一次使用时请保持通电半小时以上为备用电池充电）。

V1.1LU-926K目 录一、概述---------------------------------------------------------------------------------------------------1二、主要技术参数---------------------------------------------------------------------------------------2三、输出接口模块---------------------------------------------------------------------------------------4四、型号定义说明---------------------------------------------------------------------------------------5五、外形及安装尺寸------------------------------------------------------------------------------------9六、接线说明--------------------------------------------------------------------------------------------12七、操作方法--------------------------------------------------------------------------------------------131、界面常规显示状态---------------------------------------------------------------------------------132、设置给定值-----------------------------------------------------------------------------------------143、设置参数-------------------------------------------------------------------------------------------154、历史数据浏览--------------------------------------------------------------------------------------175、参数日志浏览--------------------------------------------------------------------------------------196、历史最值-------------------------------------------------------------------------------------------207、自整定----------------------------------------------------------------------------------------------228、手动控制-------------------------------------------------------------------------------------------25八、参数表-----------------------------------------------------------------------------------------------27一概述LU-926K记忆型温控器是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。

温度控制仪使用说明书九六二六三部队编译二〇〇四年六月十八日温度控制仪使用说明书(Temperature Controller Instruction Manual)感谢您购买我公司的产品。

使用请前务必认真阅读使用说明书，并在使用过程中注意查阅。

详细操作说明，请参阅用户手册。

第1篇警告篇（CAUTION）1 警告注意下面的提示，否则可能导致或重或轻的人身伤害、损坏设备及错误操作。

①禁止将金属物品或导线废料等落入仪器内，以免引起电击、电起火及仪器故障。

②禁止拆卸、修理、调整仪器，以免引起电击、电起火及仪器故障。

③禁止在存放有易燃、易爆气体的场所使用该仪器。

④输出继电器的平均寿命相当程度上取决于输出继电器是否在额定负载下工作，还取决于电子元件的平均寿命。

如果使用超出了输出继电器的平均寿命，其触点就会熔化或烧蚀。

⑤使用仪器时禁止超过额定负载，以免出现危险甚至烧毁仪器。

⑥适当拧紧接线柱螺钉，力矩为0.74~0.90N•m，螺钉松动仪器将会出现故障。

⑦使用前应根据仪器使用目的，正确设定仪器设置。

如果设定与使用目的不一致，仪器将不会按照预期目的运行，甚至造成仪器损坏或酿成事故。

⑧.为确保仪器故障情况下的设备安全，建议采取安全措施，例如额外布专线安装防止温度过高的报警装置。

如果仪器故障导致控制失灵，将会酿成重大事故。

2 防范措施当仪器在如下情况及环境使用时，应确保在额定负载及规定功能下使用，同时应采取一定的安全防范措施，如安装自动防故障装置。

①在使用说明书中未提到的场所中使用；②应用于核电站控制、铁路、飞行器、交通工具、燃烧锅炉、医疗器械、娱乐设施、保护装置等领域；③可能造成生命及重大财产损害及其它需要安全预防的方面。

3 注意事项请严格遵守如下说明，确保仪器安全运行：①禁止连接不使用的接线柱；②.确保接线柱的极性连接正确；⑨⑩③.在布线时，应采用管子或屏蔽线，使高电压、大电流的电源线与其它线路隔离开，以避免两种线路并联或共线布设，从而减少感应噪声；④仪器周围不应有多余物品，以免影响仪器散热。

w w w.h a n n a i n s t.c o mInstruction ManualHI 9063Portable Waterproof Microprocessor K-T ype ThermocoupleThermometerRemove the instrument from the packing material and exam-ine it carefully to make sure that no damage has occurred during shipping. If there is any noticeable damage, notify your Dealer or the nearest Hanna Office.Note: Save all packing materials until you are sure that theinstrument functions correctly. Any defective item must be returned in the original packaging together withthe supplied accessories.1. Temperature probe connector2. Liquid Crystal Display3. ON/OFF key4. Measuring unit selection key5. HOLD key6. HI/LO values reset keyHI 9063 is a waterproof, microprocessor-based, K-type ther-mocouple thermometer, which provides very accurate measurements in a wide range of temperatures.The meter is also provided with low battery detection and BEPS (Battery Error Preventing System), which turns the unit off when the batteries are discharged avoiding erroneous readings caused by low battery level.HI 9063 features include autoranging capability, dual-level LCD for simultaneously displaying of maximum and minimum measured temperatures, °C/°F selection button and hold function.The meter is supplied complete with four 1.5V AA batteries and instruction manual.1. Current temperature value2. HOLD indicator3. Low battery indicator4. Minimum temperature value5. Maximum temperature value6. K-type probe indicator7. Measuring unit, °C or °FFACTORY RECALIBRATIONAll Hanna Instruments thermometers have been accurately pre-calibrated at the factory.It is generally recommended to have all thermometers recalibrated at least once a year.For an accurate annual recalibration, contact your nearest Hanna Service Center.All Hanna Instruments meters are warranted for two years against de-fects in workmanship and materials when used for their intended purpose and maintained according to instructions. Sensors and probes are war-ranted for a period of six months .This warranty is limited to repair or replacement free of charge.Damages due to accidents, misuse, tampering or lack of prescribed mainte-nance are not covered.If service is required, contact the dealer from whom you purchased the instru-ment. If under warranty, report the model number, date of purchase, serial number and the nature of the failure.First obtain a Returned Goods Authorization number from the Customer Ser-vice department, then return the instrument with the Authorization # included along with shipment costs prepaid. If the repair is not covered by the war-ranty, you will be notified of the charges.When shipping any instrument, make sure it is properly packaged for com-plete protection.(*) Range may be limited by probe.Hanna Instruments reserves the right to modify the design, construction andappearance of its products without advance notice.Dear Customer,Thank you for choosing a Hanna product.This manual will provide you with the necessary information for correct operation. Please read it carefully before using the meter. If you need additional technical information, do not hesitate to e-mail us at ******************.This instrument is in compliance with thedirectives.INITIAL PREPARATIONEach meter is supplied complete with batteries.Remove the back cover, unwrap the batteries and install them while pay-ing attention to their polarity.Connect a K-type thermocouple probe to the meter.To switch on, press the ON/OFF key on the front of the meter.If the meter does not come on, make sure that the batteries are correctly installed.The thermometer will carry out a self diagnostic test routine,the LCD will show all segments for a few seconds (or as long as ON/OFF is held), followed by the per-centage indication of the remaining battery life.The thermometer then enters normal measurement mode.If a temperature probe is plugged in, the meter displays the measured temperature.If no probe is plugged in, or if reading is over-range, the display shows flash-ing dashes.If a measurement is slightly over the range of the meter specifications, the display flashes the closest full-scale value.To switch the thermometer OFF, press the ON/OFF key.MEASURING SCALE (°C/°F)The i nstrument i s f actory s et t o t he °C s cale, b ut m easurements c an be performed in either the Celsius or Fahrenheit scale.Press t he °C/°F b utton t o s elect t he d esired scale.HOLD MODEThe HOLD function is activated by press-ing the HOLD key.The measured temperature is held on the display until HOLD is pressed again.The "H" tag blinks on the display to indicate the HOLD mode.Note : Although the display is frozen, internally the metercontinues measuring and updating Hi and Lo values.HIGH/LOW TEMPERATURESThe maximum and minimum tempera-tures are continuously monitored and displayed in the lower portion of the LCD.Note : When reading goes over-range, the Hi and Lo valuesdisplay dashes until cleared.CLEAR FUNCTIONUpon pressing the CLEAR key, the current reading is assigned to the highest and lowest temperature val-ues. The High/Low values may be cleared at any time during measure-ment.IST9063R1 06/05Recommendations for UsersBefore using this product, make sure that it is entirely suitable for the environment in which it is used.Operation of this instrument in residential areas could cause unacceptable interference to radio and TV eq uipment, req uiring the operator to take all necessary steps to correct interference.Any variation introduced by the user to the supplied eq uipment may degrade the instruments' EMC performance.To avoid electrical shock, do not use these instruments when voltage at the measurement surface exceeds 24 Vac or 60 Vdc.To avoid damage or burns, do not perform any measurement in microwave ovens.The instrument is powered by four 1.5 V alkaline batteries and is provided with the Battery Error Prevention System (BEPS), which turns the unit off when a low battery signal is detected.When the remaining battery level is less than 10%, a warning symbol blinks on the display to indicate a low battery condition.It is recommended to replace the batteries as soon as the low battery condition is detected.Battery replacement must only take place in a nonhazardous area using four 1.5V alkaline batteries.In order to replace rundown batteries, simply remove the two screws on the rear cover of the instrument and replace the four batteries with new ones paying attention to the correct polarity.Reattach the cover and tighten the two screws.。

第一章概述一概述LU-906M/906K智能调节仪表是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。

广泛应用于化工、陶瓷、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。

主要特点◆采用当今最先进的A TMEL单片微机作主机，减少了外围部件，提高了可靠性；◆集多种输入型号、输出方式、控制方式于一机；◆采用模糊理论和传统PID控制相结合的控制方式,使控制过程具有响应快、超调小、稳态精度高的优点, 特别对那些常规PID难以控制的大纯滞后对象有明显的控制效果；◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等多种技术，注重现场容错能力，使整机具有很强的抗干扰能力；◆输出接口采用模块化结构，功能配置方便灵活；◆双四位LED数码显示，可同时显示测量值与设定值或测量值与输出值；◆具有手动/自动无扰动切换(906K无此功能)，控制参数自整定功能；◆20线光柱显示输出百分比值（906K无此功能）。

-1-二主要技术指标基本误差:±0.2%F.S±1个字输入信号及测量范围:热电偶: K(0--1300℃)、S(0--1700℃)、B(0--1800℃)、T(-200--400℃)、E(-200--1000℃)、J(0--800℃)、Wre325(0--2300℃)、N(0--1300℃)热电阻: Pt100(-200--600℃)、Cu50(-50--150℃)标准电流:0--10mA、4--20mA标准电压:0-5V、1-5V冷端补偿误差:±1℃显示方式:2×4位LED数码显示☐断偶或超量程显示:Sb☐分辨力:1℃、0.1℃☐采样周期: 0.5秒☐控制方式:模糊PID控制、位式控制、手动控制☐输出方式:0--10mA电流(R L<1000Ω，可扩展至2000Ω)4--20mA电流(R L<500，可扩展至1000Ω)0--22mA自定义电流(软件自由设定)固态继电器触发-2-继电器开关量可控硅过零触发输出(单相、三相)可控硅移相触发输出(单相、三相三线、三相四线)☐手动功能:可由用户通过键盘直接修改输出量（906K无此功能）☐报警功能:上限、下限、正偏差☐电源电压:85V-264V（型号后加“-24”为直流24V供电）☐整机功耗：<4W☐环境温度：-10-50℃☐环境湿度：<85% RH☐面板尺寸：A型96mm×96mm；B型48mm×96mm（竖）；C型96mm×48mm（横）；D型160mm×80mm（横）；E型80mm×160mm（竖）；F型72mm×72mm;G型48 mm×48 mm 三输出接口模块☞I1 光电隔离的控制电流输出模块☞I2 光电隔离的变送电流输出模块，变送精度0.2%FS☞V5 光电隔离的控制/变送电压输出模块，变送精度0.2%FS☞T 光电隔离的固态继电器（SSR）触发模块（12V/50mA）☞T1 光电隔离的单路可控硅过零触发模块（触发一个800A以下双向或两个单向反并联可控硅）-3-☞T2 光电隔离的两路可控硅过零触发模块（触发个800A以下双向或两个单向反并联可控硅）☞J1 继电器开关输出模块（3A/220V常开+常闭）☞J2 继电器开关输出模块（0.8A/220V常开）☞S RS485通讯模块☞R RS232通讯模块☞V1 隔离的12V/50mA电源输出模块☞V2 隔离的24V/50mA电源输出模块☞V3 隔离的5V/50mA电源输出模块☞C1光电隔离的单相或两相可控硅移相触发卡（可直接移相触发一个800A以下的双向可控硅或两个单向反并联的可控硅，触发输出没有极性）☞C3光电隔离的三相三路可控硅移相触发卡（可直接移相触发三个800A以下的可控硅。

电子开关温控卡操作面板说明电子开关作说明书电子开关温控卡操作面板说明:操作面板说明:A .蜂鸣器B.显示当前温度值参数模式;显示参数序列号C.显示设定温度值; 参数模式:显示具体参数手动输出模式;显示手动输出百分比D(软启动指示灯E.手动输出指示灯F.加热指示灯G.自动控制指示灯H.设定值调节功能键(上)I.菜单功能设置键J.设定值调节功能键(下)K.参数确认及转换键L.电源开关键M.报警信息对照表操作(1)打开电源开关.进入厂商预设定工作状态.(2)按【?】【?】调节所需温度.(3)按【SET】一次查看输出百分比.(4)按【SET】二次查看输出电流(5)按【MODE】键进行软启动,自动,手动,待机模式转换.(6)手动模式时按【?】【?】键调节输出百分比.(7)恢复出厂值设置:按住【?】键，同时按【ON/OFF】键关机，重新开机即可恢复出厂值设置。

(8)自动模式; 正常工作时的操作模式,控制器按设定值自动进行温度控制。

(9)手动模式: 特殊情况下(如热电偶故障)，可适当提供输出设定，以转换作手动方热电偶类型选择。

按【?】键选择,型热电偶，,,显示, PG1PG1按【?】键选择,型热电偶，,,显示,按【SET】进入下一页或按【MODE】键保存设定及退出菜单温度单位设定。

按【?】键选择温度单位为摄氏度，S,显示, PG2按【?】键选择温度单位为华氏度，S,显示,按【SET】进入下一页或按【 MODE 】键保存设定及退出菜单。

高温报警设定。

相对于基本的设定温度，当温度高于设定温度上限时，高温警报功能启动，,,屏 PG3显示,，并发出报警音，同时切断输出。

按【?】【?】键可将设定值定于,,,,,之间。

出厂值设置为，3,。

按【SET】进入下一页或按【 MODE 】键保存设定及退出菜单低温报警设定。

相对于基本的设定温度，当温度低于设定温度下限时，低温警报功能启动，,,屏 PG4显示LO并发出报警音，同时切断输出。

温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工①开口尺寸：②接线图:电源接线柱1和2 : 制冷输出接线柱1和3 : 加热输出接线柱1和4 : 报警输出接线柱5和6: 接电源接线柱7和8: 接温度传感器锁定开关: 将1或2拨到ON的位置，可将已经设定好的控制参数锁定。

指示灯状态说明：WORK灯作为工作指示灯使用，闪烁表示制冷或制热延时，LED长亮表示制冷或制热工作。

SET灯作为设置指示灯使用，LED长亮表示在设置状态。

开启或关闭温控器：温控器通电后默认是开机状态。

在关机状态下按RST键一次可开启温控器，在开机状态下，按住RST键3秒以上，可关闭温控器。

◆设定控制温度上限：在待机状态下按SET键一次进入控制温度上限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按SET键一次回到待机状态.◆设定控制温度下限：在待机状态下按RST键一次进入控制温度下限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按RST键一次回到待机状态.设置控制参数：按住SET键三秒不放进入控制参数设置,按▲或▼键选择要调整的菜单,再按SET 键一次进入相应的控制参数设置状态,按▲或▼键调整需要修改的控制参数,调整好后按RST键退出,或系统延时5秒退出菜单代码说明：符号 详细说明 设置范围 出厂设置 单位LD 加热回差 1～25℃ 5 ℃HD 制冷回差 1～25℃ 5 ℃LS 设置下限 20 ℃HS 设置上限 30 ℃CA 温度较正 -9～+9 0 ℃PT 制冷延时起动 0～30 1 分钟AH 超高温报警 0～25 -50 ℃AL 超低温报警 0～25 110 ℃◆区间恒温控制功能：1：当测量温度值≥控制温度上限时，启动制冷输出，继电器吸合；当测量温度＜控制温度上限- HD时，关闭输出，继电器断开。

2：当测量温度值＜控制温度下限时，启动加热输出，继电器吸合；当测量温度≥控制温度下限+LD时，关闭输出，继电器断开。
