WDF是定温复位,用于冰箱的冰葳室,设计为0度以上才接通.WPF是温差复位,相差几度回位接通WDF=冰箱温控器，WPF=冰柜温控器温控器上的三个调节螺丝的特性如下：1、温度范围调整螺丝：此螺丝的沉头挂在温控器的外壳上。

调节这个螺丝时，会使开机、停机的控制温度同时发生变化。

当逆时针方向调整时，温控器所控制的开、停机温度点同时下降，从现象上看会发现电冰箱很容易开机而不容易停机；当顺时针调整时，开、停机温度点同时上升，现象上很容易停机而不容易开机。

这个调节螺丝只有在开机温度不正常时才需要调节，一般只要开机温度控制正常不要动它。

因为一旦调了这个螺丝，就可能需要重新调整温差调节螺丝。

2、温差调整螺丝：此螺丝的沉头是挂在温控器外壳上一个孔内的活动板上，与温度范围螺丝很容易区别。

调节这个螺丝时，实际效果与调整温控器档位相同，都是只能改变停机控制温度而对开机控制不会产生影响。

当逆时针方向调整这个螺丝时，会使停机温度控制点升高，也就是使电冰箱更容易停机，相当于减小温控器的档位（即：在原来的档位上不能停机时，逆时针调此螺丝就可能使电冰箱停机）；当顺时针调整时，相当于增大温控器档位，使停机温度控制点下降。

如果电冰箱太容易停机，而制冷效果不太理想，就可以顺时针调一下此螺丝，这样可以延长电冰箱的工作时间，使其温度降的更低一些后再停机。

如果电冰箱制冷状况能达到基本正常，而开机时间过长或根本不停机，可以将温差调节螺丝按逆时针方向调整一下，就能使电冰箱正常停机了。

（除非温控器的电接点粘连在一起，或温控器的感温头的固定发生松动）3、定温开机调整螺丝：此螺丝的位置在温控器电气开关盒上，其主要作用是为开关的动片在停机时进行定位。

当调节这个螺丝时，不会对停机温度产生影响，只会改变开机温度控制。

逆时针调整时，会使开机温度点上升，电冰箱会延迟开机；顺时针调整时，开机温度点下降，电冰箱会提前开机。

需要注意的是，调整此螺丝后，会同时改变开关动片的活动范围，而动片活动范围太小或太大，都可能造成开关不能正常动作。

海尔casarte冰箱设置方法
要成功设置海尔Casarte冰箱，您可以按照以下步骤进行操作：
1. 首先，连接冰箱到电源插座。

确保电源插座符合安全标准，并确保插座和电源线没有损坏。

2. 打开冰箱的门，将食品和物品放入适当的位置。

按照食品的储存要求和个人偏好来组织。

3. 确认温度设置。

通常冰箱控制面板上会有温度设置按钮。

您可以根据需要调整冷藏室和冷冻室的温度。

通常，冷藏室的温度设置在2-8摄氏度之间，冷冻室的温度设置在-18~-15摄氏度之间。

4. 调节湿度控制。

一些海尔Casarte冰箱可能具有湿度控制功能。

您可以根据食品种类和储存需求来调整湿度控制器，以保持最佳储存条件。

5. 设置冰箱的内部功能，例如速冻模式或假日模式。

根据冰箱型号的不同，您可能需要使用冰箱控制面板上的特殊按钮或功能来设置这些功能。

6. 关闭冰箱门，并确保密封良好。

确保冰箱门没有被其他物品挡住或夹住，以免影响密封效果。

7. 检查冰箱是否正常工作。

确保冰箱正常制冷，并根据需要调整设置。

请注意，不同型号的海尔Casarte冰箱可能有不同的设置方法。

如果以上步骤在您的冰箱上不适用，建议查阅您的冰箱用户手册或联系海尔客户服务获取更详细的指导。

冰箱温控器旋钮调节方法电冰箱是家庭必备日常用品，而有很多人不会正确使用电冰箱,比如冰箱在不同的季节，应该调在什么档位弄不清楚，往往会调反，致使问题越来越严重,例如：冰箱长时间发烫，流水等现象,往往认为冰箱可能坏了，其实只要你正确使用,就能解决这些问题。

下面我详细介绍下冰箱温控器旋钮调节方法。

温控器旋钮调节方法：冰箱温控旋钮一般有0、1、2、3、4、5、6、7,8个档次，首先我们要弄清楚数字代表的意思，当数字越大如7档，冷冻室里的温度越低，数字越小如1档，冷冻室里的温度越高，0档冰箱处于待机状态，压缩机不工作，冰箱不制冷。

一般春秋天我们放到3档上，具体要看你的要求，冷冻室能否达到零下18度以下。

为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档。

有的人可能要问，冬天温度低，反而把温度设置的低（温控器数值大）,夏天温度高,反而把温度设置的高(温控器数值小），是不是搞反了呀。

其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些。

按照说明书上说的调.说明书上写，“通常使用时，温控器旋至“3"，如箱内温度较高时,可以将温控器数字调大旋至“4—6”, 如箱内温度较底时，可以将温控器数字调小旋至“1-2”。

比如夏天气温高，可能想到要把箱温度调低一点,按照字面上理解于是将数字条到4-6档这时反而调错了，导致问题越来越严重。

为什么冰箱温控器要这样设置呢?因为,冰箱冷冻室的温度是靠储藏室里的温度控制，看你的温控旋钮就是在储藏室。

储藏室有温度感应器，储藏室里的温度一般在4～8度，到了冬天，室内温度接近这个温度，如果温控器旋钮还在3或者小于3的话，冰箱压缩机就很少启动了,虽然储藏室里的温度能够满足要求，但冷冻室的温度就不能达到零下18度以下，食物容易变质，严重时食品解冻溶化。

所以这个时间我们需要把数字调大，让冰箱内温差变大,冰箱才会工作.到了夏天，温度比较高，温差大,如果温控器旋钮还在3或者大于3上的话,冰箱储藏室为了达到温度要求，压缩机频繁启动,机器机会发热，虽然冷冻室的温度比零下18度还要低,但却造成电能的浪费,缩短了冰箱的使用寿命，这也是我们所不希望的.所以正确调节冰箱温度控制器旋钮可以使我们既保鲜又省电.而冰箱流水的问题,往往是不在意把温控旋钮碰到0-1档之间了，冰箱内温度升高了冰不断融化,就有水流出来，这时调到1-2档就可以了。

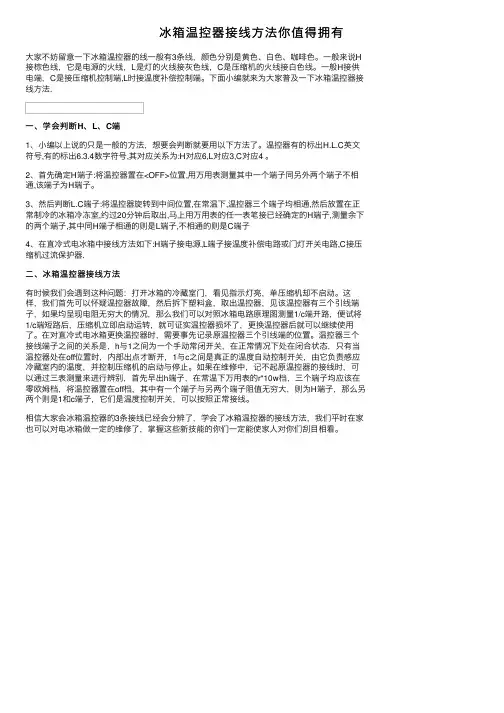

冰箱温控器接线⽅法你值得拥有⼤家不妨留意⼀下冰箱温控器的线⼀般有3条线，颜⾊分别是黄⾊、⽩⾊、咖啡⾊。

⼀般来说H 接棕⾊线，它是电源的⽕线，L是灯的⽕线接灰⾊线，C是压缩机的⽕线接⽩⾊线。

⼀般H接供电端，C是接压缩机控制端,L时接温度补偿控制端。

下⾯⼩编就来为⼤家普及⼀下冰箱温控器接线⽅法.⼀、学会判断H、L、C端1、⼩编以上说的只是⼀般的⽅法，想要会判断就要⽤以下⽅法了。

温控器有的标出H.L.C英⽂符号,有的标出6.3.4数字符号,其对应关系为:H对应6,L对应3,C对应4 。

2、⾸先确定H端⼦:将温控器置在<OFF>位置,⽤万⽤表测量其中⼀个端⼦同另外两个端⼦不相通,该端⼦为H端⼦。

3、然后判断L.C端⼦:将温控器旋转到中间位置,在常温下,温控器三个端⼦均相通,然后放置在正常制冷的冰箱冷冻室,约过20分钟后取出,马上⽤万⽤表的任⼀表笔接已经确定的H端⼦,测量余下的两个端⼦,其中同H端⼦相通的则是L端⼦,不相通的则是C端⼦4、在直冷式电冰箱中接线⽅法如下:H端⼦接电源,L端⼦接温度补偿电路或门灯开关电路,C接压缩机过流保护器.⼆、冰箱温控器接线⽅法有时候我们会遇到这种问题：打开冰箱的冷藏室门，看见指⽰灯亮，单压缩机却不启动。

这样，我们⾸先可以怀疑温控器故障，然后拆下塑料盒，取出温控器，见该温控器有三个引线端⼦，如果均呈现电阻⽆穷⼤的情况，那么我们可以对照冰箱电路原理图测量1/c端开路，便试将1/c端短路后，压缩机⽴即启动运转，就可证实温控器损坏了，更换温控器后就可以继续使⽤了。

在对直冷式电冰箱更换温控器时，需要事先记录原温控器三个引线端的位置。

温控器三个接线端⼦之间的关系是，h与1之间为⼀个⼿动常闭开关，在正常情况下处在闭合状态，只有当温控器处在off位置时，内部出点才断开，1与c之间是真正的温度⾃动控制开关，由它负责感应冷藏室内的温度，并控制压缩机的启动与停⽌。

如果在维修中，记不起原温控器的接线时，可以通过三表测量来进⾏辨别，⾸先早出h端⼦，在常温下万⽤表的r*10w档，三个端⼦均应该在零欧姆档，将温控器置在off档，其中有⼀个端⼦与另两个端⼦阻值⽆穷⼤，则为H端⼦，那么另两个则是1和c端⼦，它们是温度控制开关，可以按照正常接线。

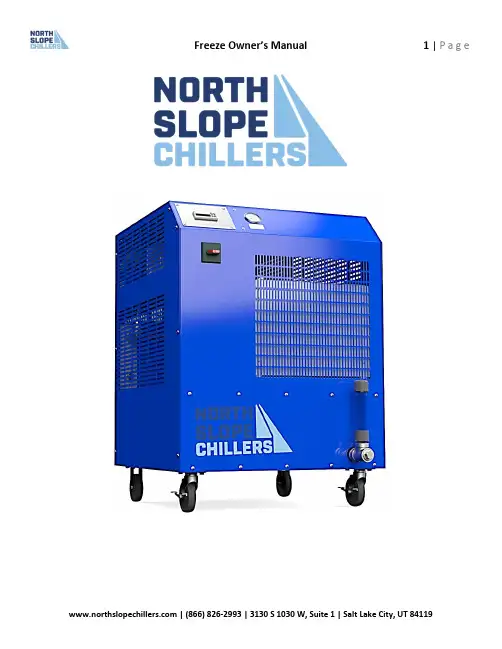

Table of ContentsApplications (3)Cautions/Warnings (3)Specification sheet (4)Chiller Component Overview (5)Installation (6)User Interface (7)Modifying Parameters (8)Setting Temperature Units (F︒ or C︒) (8)Modifying Set Point (St1) (8)Modifying Temperature Differentials (P1 ) (8)Modifying Operating Parameters (8)LIMITED WARRANTY POLICY (10)EXPRESS DISCLAIMER (10)WARRANTY EXCLUSIONS (10)RETURNS (10)REFUSAL OF WARRANTY CLAIM (10)ApplicationsThis owner’s manual is to be used for the following North Slope Chillers:Cautions/Warnings1.Power (ALWAYS check the Chiller Parameter tag and verify operational voltage before plugging in chiller)a.Only connect North Slope Chillers to a properly grounded circuitb.Never connect your North Slope Chiller to voltage that is outside the acceptable voltage range.Connecting your chiller to any voltage outside of these ranges will damage the compressor.i.110V model will operate on voltages between 100 ~ 130Vii.230V model will operate on voltages between 200 ~ 250Vc.Only use power sources that are 60Hz, running the chiller at 50Hz will void the warranty and willdamage the compressor2.Never run the pump dry, only turn on chiller after the fluid reservoir has been filled. Running the chiller withoutfluid will permanently damage the pump and void the warranty3.This chiller is air cooled and must have good ventilation. For proper function there must be a minimum of 1foot clearance on both sides and 2 foot clearance at the back of the chiller4.Flush chiller prior to use. North Slope Chillers tests every chiller on site prior to shipping. During testing NorthSlope Chillers uses a water/glycol mix to test their chillers. There will always be a small amount of water/glycol remaining in the system. Since not all glycols are compatible with each other and vary by manufacture eachchiller should be flushed with water for 10 minutes prior to use.Specification sheetwater/glycol mix to test their chillers. Since not all glycols are compatible with each other and vary by manufacture each chiller should be flushed with water for 10 minutes prior to use.Chiller Component Overview FRONTBACKInstallation1.Position chiller for use∙Place unit on a flat level surface in a well-ventilated area2.Connect inlet and outlet fluid hoses∙Confirm hoses are connected to proper inlet and outlet ports3.Fill the reservoir4.Connect to power∙Ensure you have the correct power supply before plugging in chiller5.Turn on chiller and adjust temperature controller∙See page 8 for instructions on how to adjust temperature controllerUser Interface*The above tables are from the ir33 Universale Carel Controller ManualModifying ParametersSetting Temperature Units (F︒ or C︒)1.Press and hold down the Prg and Set keys at the same time for 5 seconds. The display will then flash “0” askingfor password. Use the up and down arrow keys to select “77” for password. Press the set key to continue.2.Press the up and down arrow keys to move to parameter “c18”. Press the set key.e the arrow keys to select “0” for Celsius or “1” for Fahrenheit. Press the set key to continue.4.Press and hold down the Prg key for 5 seconds to save programming changes.Modifying Set Point (St1)1.Press and hold down the Prg and Set keys at the same time for 5 seconds. The display will then flash “0” askingfor password. Use the up and down arrow keys to select “77” for password. Press the set key to continue.2.Press the up and down arrow keys to move to the “St1” parameter. Press the set key.∙Warning: Adjusting “St2” will damage chiller.3.Press the up and down arrow keys to reach the desired temperature. Press the set key to continue.4. Press and hold down the Prg key for 5 seconds to save programming changes.Modifying Temperature Differentials (P1 )1.Press and hold down the Prg and Set keys at the same time for 5 seconds. The display will then flash “0” askingfor password. Use the up and down arrow keys to select “77” for password. Press the set key to continue.2.Press the up and do wn arrow keys to move to the “P1” parameter. Press the set key.∙Warning: Adjusting “P2” will damage chiller.3.Press the up and down arrow keys to reach the desired differential temperature. Press the set key.∙North Slope Chillers recommends a differential of 3︒ Fahrenheit. Anything less than that will void the warranty.4.Press and hold down the Prg key for 5 seconds to save programming changes.Modifying Operating Parameters1.Press and hold down the Prg and Set keys at the same time for 5 seconds. The displ ay will then flash “0” askingfor password. Use the up and down arrow keys to select “77” for password. Press the set key to continue.2.Press the up and down arrow keys to move to the desired parameter. Press set to continue.3.Press the up and down arrow keys to reach the desired value. Press set to continue.4.Press and hold down the Prg key for 5 seconds to save programming changes.∙Follow the above steps to change the following parameters for standard operationTrouble ShootingLIMITED WARRANTY POLICYManufacturer warrants Ready to Ship products sold as “new” to be free from defects in material a nd workmanship under normal and proper use and servicing for a period of the shorter of one (1) year from the date of purchase by a retail customer. MANUFACTURER MAKES NO OTHER WARRANTY OR REPRESENTATION OF ANY KIND, EXPRESSED OR IMPLIED, IN FACT OR IN LAW, INCLUDING WITHOUT LIMITATION ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE OTHER THAN THE LIMITED WARRANTY SET FORTH ABOVE.EXPRESS DISCLAIMERManufacturer MAKES NO WARRANTIES OR REPRESENTATIONS AS TO THE Products, EXCEPT AS SET FORTH ABOVE. ALL IMPLIED WARRANTIES AND CONDITIONS, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT, ARE HEREBY DISCLAIMED.WARRANTY EXCLUSIONSExclusions from warranty consideration include, but are not limited to: normal wear and tear; abuse, misuse, or non-standard application; act of nature; lack of proper maintenance; unauthorized repair; unauthorized product modification. The user of the Manufacturer’s Products is expected to follow all operating instructions and make periodic checks and inspections to ensure the physical condition and performance of the Product(s). Neither Manufacturer, nor its representatives, assumes any responsibility for results of the use of the Products beyond the operation and performance of the Products themselves. Only the Manufacturer is authorized to make any warranty or representation and the customer may not rely on any other warranty or representation. All implied warranties are hereby disclaimed.RETURNSa. When any of Manufacturer’s Products have been authorized to return for any inspection, or replacement, it must be returned as specified in the Return Merchandise Authorization Form.b. A Manufacturer-issued Returned Material Authorization (RMA) number authorizing a product return must be acquired prior to sending any return. In addition, documentation of model, product serial number, dealer invoice number, dated proof of resale, and description of failure shall accompany all returns.c. All returns must come freight prepaid and in its original container, or in a manner conducive to proper shipping and handling procedures. Product(s) replaced, or shipped in accordance with manufacturers’ warranty policy for doing so will be returned freight prepaid.d. Manufacturer reserves the right to postpone, delay, or refuse warranty claim consideration for either unauthorized returns or returns made by dealers or distributors whose open and active accounts are past due or delinquent. The dealer or distributor agrees that no warranties or other guarantees on any products shall be made in excess of those made by Manufacturer. This agreement excludes Manufacturer or its representatives from all liability not covered in this Warranty.REFUSAL OF WARRANTY CLAIMManufacturer reserves the right to postpone, delay, or refuse warranty claim consideration for either unauthorized returns or returns made by a Distributor whose open and active accounts are past due or delinquent with respect this Agreement.。

如何更换冰箱温度控制器冰箱是现代家庭中必不可少的家电之一，它为我们提供了储存食物和饮料的便利。

然而，有时冰箱的温度控制器可能会出现故障，导致冰箱温度不稳定或无法达到预期的温度。

在这种情况下，我们需要更换冰箱的温度控制器。

本文将介绍如何正确更换冰箱温度控制器的步骤。

第一步：准备工作在开始更换冰箱温度控制器之前，我们需要确保有必要的工具和材料。

常见的工具包括螺丝刀、扳手等。

此外，我们还需要购买适配于冰箱型号的新温度控制器，确保其与冰箱兼容。

第二步：切断电源安全第一。

在进行任何维修或更换工作之前，我们需要确保切断冰箱的电源。

这可以通过拔掉插头或关闭电路断路器来实现。

这一步是非常重要的，以免发生电击或其他伤害。

第三步：拆卸旧的温度控制器使用螺丝刀或扳手，我们可以开始拆卸旧的温度控制器。

通常，温度控制器位于冰箱控制台的背面或内部。

首先，我们需要打开控制台的盖子，然后使用工具拆下温度控制器的固定螺丝。

第四步：断开电线连接一旦拆下旧的温度控制器，我们需要注意其连接的电线。

通常，温度控制器有三个电线连接，分别是电源线、感应线和温度传感器线。

使用扳手或螺丝刀，我们可以逐个断开这些电线的连接。

第五步：安装新温度控制器在断开旧的温度控制器之后，我们可以开始安装新的温度控制器。

首先，将新的温度控制器的电线依次连接到相应的连接器上。

确保正确连接电源线、感应线和温度传感器线。

接下来，使用螺丝刀固定新温度控制器，并将控制台的盖子盖好。

第六步：恢复电源安装新的温度控制器之后，我们可以重新连接冰箱的电源。

将插头插入插座或打开电路断路器。

此时，我们需要等待几分钟，让新的温度控制器开始运作。

第七步：调节温度通过冰箱控制面板上的温度调节按钮，我们可以进行温度设定。

根据冰箱的使用手册，我们可以调整所需的温度。

确保设定的温度与实际温度一致。

总结更换冰箱温度控制器需要一定的技巧和耐心。

我们需要准备好必要的工具和材料，并确保切断冰箱的电源。

拆卸旧的温度控制器后，我们需要注意正确连接新的温度控制器的电线。

冰箱温控器工作原理
冰箱温控器是一种用于控制冰箱内部温度的设备，其工作原理主要包括以下几个方面：
1. 温度感知：冰箱温控器配备了一个温度感知器，通常是一个温度传感器，用于感知冰箱内部的温度。

该传感器通常位于冰箱内部的适当位置，可以准确地感知到冷藏室或冷冻室的温度。

2. 温度比较：冰箱温控器在感知到温度后，会将感知到的温度与设定的目标温度进行比较。

设定的目标温度可以通过温控器上的调节旋钮或按键来设置。

3. 控制信号输出：根据温度比较的结果，冰箱温控器会产生相应的控制信号。

当冰箱内部温度高于设定的目标温度时，温控器会产生一个开启制冷装置的信号，启动压缩机运行制冷。

当温度达到或低于目标温度时，温控器则会产生一个关闭制冷装置的信号，停止压缩机的运行。

4. 制冷装置控制：温控器产生的控制信号通过电路连接到制冷装置的控制系统。

控制系统接收到信号后，会相应地控制压缩机的运行。

当温控器产生开启信号时，控制系统会启动压缩机运行以达到制冷的目的；当温控器产生关闭信号时，控制系统会停止压缩机的运行。

通过上述的工作原理，冰箱温控器能够实现对冰箱内部温度的精确控制，确保食物的新鲜度和质量。

冰箱温控器旋钮调节方法电冰箱是家庭必备日常用品，而有很多人不会正确使用电冰箱，比如冰箱在不同的季节，应该调在什么档位弄不清楚，往往会调反，致使问题越来越严重,例如：冰箱长时间发烫，流水等现象，往往认为冰箱可能坏了,其实只要你正确使用，就能解决这些问题。

下面我详细介绍下冰箱温控器旋钮调节方法。

温控器旋钮调节方法：冰箱温控旋钮一般有0、1、2、3、4、5、6、7，8个档次,首先我们要弄清楚数字代表的意思，当数字越大如7档，冷冻室里的温度越低，数字越小如1档，冷冻室里的温度越高，0档冰箱处于待机状态，压缩机不工作，冰箱不制冷。

一般春秋天我们放到3档上，具体要看你的要求,冷冻室能否达到零下18度以下.为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档.有的人可能要问,冬天温度低,反而把温度设置的低（温控器数值大）,夏天温度高，反而把温度设置的高（温控器数值小)，是不是搞反了呀.其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些. 按照说明书上说的调。

说明书上写，“通常使用时，温控器旋至“3”，如箱内温度较高时，可以将温控器数字调大旋至“4-6”，如箱内温度较底时，可以将温控器数字调小旋至“1-2"。

比如夏天气温高,可能想到要把箱温度调低一点，按照字面上理解于是将数字条到4-6档这时反而调错了,导致问题越来越严重。

为什么冰箱温控器要这样设置呢？因为，冰箱冷冻室的温度是靠储藏室里的温度控制，看你的温控旋钮就是在储藏室。

储藏室有温度感应器,储藏室里的温度一般在4～8度,到了冬天，室内温度接近这个温度，如果温控器旋钮还在3或者小于3的话，冰箱压缩机就很少启动了，虽然储藏室里的温度能够满足要求，但冷冻室的温度就不能达到零下18度以下,食物容易变质，严重时食品解冻溶化。

所以这个时间我们需要把数字调大，让冰箱内温差变大，冰箱才会工作。

到了夏天,温度比较高，温差大，如果温控器旋钮还在3或者大于3上的话,冰箱储藏室为了达到温度要求,压缩机频繁启动，机器机会发热，虽然冷冻室的温度比零下18度还要低，但却造成电能的浪费，缩短了冰箱的使用寿命，这也是我们所不希望的。

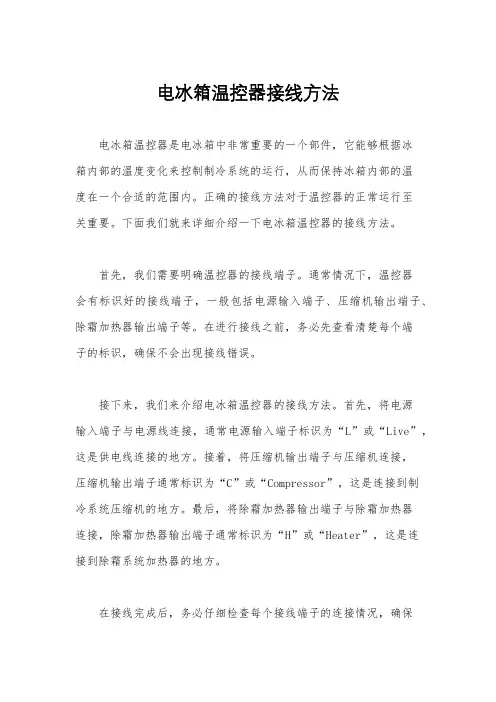

电冰箱温控器接线方法电冰箱温控器是电冰箱中非常重要的一个部件，它能够根据冰箱内部的温度变化来控制制冷系统的运行，从而保持冰箱内部的温度在一个合适的范围内。

正确的接线方法对于温控器的正常运行至关重要。

下面我们就来详细介绍一下电冰箱温控器的接线方法。

首先，我们需要明确温控器的接线端子。

通常情况下，温控器会有标识好的接线端子，一般包括电源输入端子、压缩机输出端子、除霜加热器输出端子等。

在进行接线之前，务必先查看清楚每个端子的标识，确保不会出现接线错误。

接下来，我们来介绍电冰箱温控器的接线方法。

首先，将电源输入端子与电源线连接，通常电源输入端子标识为“L”或“Live”，这是供电线连接的地方。

接着，将压缩机输出端子与压缩机连接，压缩机输出端子通常标识为“C”或“Compressor”，这是连接到制冷系统压缩机的地方。

最后，将除霜加热器输出端子与除霜加热器连接，除霜加热器输出端子通常标识为“H”或“Heater”，这是连接到除霜系统加热器的地方。

在接线完成后，务必仔细检查每个接线端子的连接情况，确保接线牢固可靠，没有松动或接触不良的情况。

接线完成后，可以进行温控器的功能测试，检查温控器是否能够准确地感应冰箱内部的温度变化，并控制制冷系统的运行。

需要注意的是，在进行接线时，务必确保电冰箱处于断电状态，以免发生电击或其他意外情况。

如果对电气知识不是很了解，建议寻求专业人士的帮助进行接线操作，以确保接线的安全可靠。

总之，正确的电冰箱温控器接线方法对于冰箱的正常运行至关重要。

在接线时，务必仔细查看温控器的接线端子标识，并按照标识进行正确的接线操作。

接线完成后，务必进行功能测试，确保温控器能够准确地控制冰箱内部的温度变化。

希望本文的介绍能够帮助到大家，谢谢阅读！。

冰乐温控器操作说明书一；卡乐温控接线端子示意图；风冷单温（双探头）双温冷藏（单探头）二；卡乐温控器面板示意图；三；温度设定（用户使用）；1；按“设置”键约1秒左右，显示屏的温度闪烁。

2；当显示屏的温度闪烁时，按▲键或∨键调整温度到所需的温度值；3；按“设置”键确定。

4；同时按▲键或∨键查看蒸发器表面温度（化霜时使用）。

注意：按▲键三秒关闭系统（勿操作）；如果误操作，请再按▲键三秒显示“ON”并且压缩机运行灯亮。

四；维修参数设定－（维修人员使用，请勿擅自调整）；1；按“设置”键约3秒左右，显示“PS”按▲键或∨键进入管理菜单（参数见下表）。

2：按▲键或∨键；调整参数代码；再按“设置”键进入和退出参数（“设置”键按一次进入再按退出代码或者参数）3：参数调整完成按“设置”键约3秒左右提出。

维修代码及参数表符号参数说明最小值最大值默认值工厂设定值F1 风机控制设点-50 +127 5℃不变rd 温度回差（开停机温度偏差）0 +19 2℃ 4/C1 探头温度偏差（箱体温度探头）-12.7 +12.7 0℃根据测试情况/C2 探头温度偏差（蒸发器探头）-12.7 +12.7 0℃不变五；报警列表显示符号报警说明处理方式备注E0或E1 E0-箱内探头故障(E1-蒸发器探头故障) 查看探头是否接触良好LO或HL LO－低温报警（HL－高温报警）查看参数（AL、AD）EE 设备参数错误－按设置、PS、进入菜单进入管理者菜单查看参数EF 运行参数错误－按设置、PS、进入菜单进入管理者菜单查看参数ED 根据超时来终止化霜查看参数（dp、dt）冰乐温控器操作说明书－续六；设计参数设定－（调试人员使用，维修参考请勿擅自调整）；1；按“设置”键约3秒左右，显示“PS”再按“设置”键显示“0”按▲键或∨键；将数值调整到“22”再按“设置”键，进入代码和参数表（参数功能见下表）。

2：按▲键或∨键；调整参数代码；再按“设置”键进入和退出参数（“设置”键按一次进入再按退出代码或者参数）3：参数调整完成按“设置”键约3秒左右提出。
