卡乐控制器IR33说明书简易

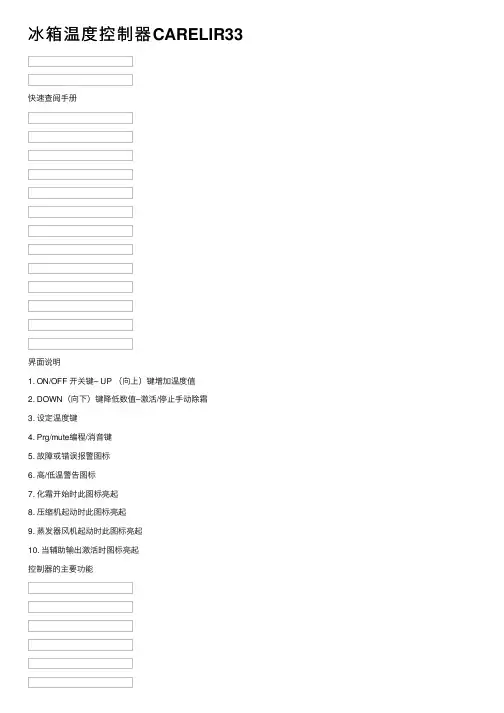

冰箱温度控制器CARELIR33快速查阅⼿册界⾯说明1. ON/OFF 开关键– UP （向上）键增加温度值2. DOWN（向下）键降低数值–激活/停⽌⼿动除霜3. 设定温度键4. Prg/mute编程/消⾳键5. 故障或错误报警图标6. ⾼/低温警告图标7. 化霜开始时此图标亮起8. 压缩机起动时此图标亮起9. 蒸发器风机起动时此图标亮起10. 当辅助输出激活时图标亮起控制器的主要功能关机当控制器关闭时，显⽰屏上显⽰OFF ，所有的内部继电器停⽌⼯作（不得电）开机当控制器打开时，有个特别的步骤测试显⽰器和按键。

显⽰器亮起2秒钟。

三条横杠 “---“ 在屏幕上显⽰2秒钟，控制器就可以操作了。

压缩机图标闪烁，表⽰压缩机延迟起动，处于安全保护时间内冰箱内温度设定显⽰或设定温度，按以下步骤：保持SET 按键按住超过1秒钟。

控制器显⽰温度值；通过上/下键增加或降低设定值，直到达到设定值；再次按SET 按键，确认新的温度值。

常⽤参数（类别F ）按Prg/mute 键超过5秒钟，控制器显⽰常⽤参数代码（类别F ）。

–如果激活了报警，按下此键，可以先将蜂鸣器消⾳。

常⽤参数列表： St, rd, rt, rH, rL, dI, dt1, dt2, dP1, dP2, dd, d8, d/1, d/2, AL, AH, Ad, F1, Fd配置参数配置参数由密码保护，以防⽌出现不应该的修改，或者由未经授权的⼈员擅⾃修改。

（类别C ）1. 同时按住Prg/Mute 和Set 按键3秒钟以上，显⽰屏显⽰闪烁的数字“0”，是输⼊密码的提⽰符2. 按UP 键设定密码– CAREL 温度控制器的密码设置为11(通过这个密码可以进⼊配置参数3. 按Set 键进⼊程序模式，通过上下键滚动找到相应的参数4. 显⽰屏上显⽰优先调节参数项（类别C 参数）/2⼿动除霜按住“除霜”键5秒以上，⼿动除霜激活或停⽌当除霜开始时，显⽰屏上显⽰ dFb (除霜开始)当除霜进⾏时，除霜警⽰图标亮起按住除霜/向下（DEF/DOWN ）5秒以上，可以中⽌除霜过程。

卡乐控制器I R33说明书简易-CAL-FENGHAI.-(YICAI)-Company One1卡乐控制器IR33说明书一、电源：12-24Vac/dc(开关切换) 230Vac 或115-230Vac（开关切换）。

另外所有型号配有最小功率模式免受电压下降的影响，设备里的电压低于某一阈值时机组会关闭，显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。

二、继电器输出：控制器能配置1、2、3或4个输出，它们中许多都配有16A 的继电器。

三、安装尺寸：××和××79mm,230Vac 电压，两大型号安装面板的尺寸都是71×29mm四、用户面板：1、压缩机：压缩机启动时亮，压缩机在安全时间延时动作时闪烁2、风机：风机启动亮，风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁3、除霜：除霜动作时亮，除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁4、辅助加热器：防湿加湿器动作时闪烁，当所选择的辅助输出用作辅助加热器时亮5、报警：报警延时外部开关量输入报警预动作时亮，在正常运行条件下，有报警事件闪烁（高/低温或立即报警事件或外部开关量输入延时）6、时钟：如果设置了一个除霜时间段则图标亮，机组启动时也会亮几秒钟，说明存在实时钟7、灯光：如果防湿功能动作闪烁选择辅助输出1，作为灯光动作时亮8、服务：有故障时闪烁如E2PROM 错误或传感器故障9、字符显示：显示范围为-50～-150，小数点显示分辨率范围为～。

10、HACCP：如果HACCP 功能有效亮，有新的HACCP（报警存储在显示器上显示HA或HF）报警时闪烁11、持续循环：持续循环功能动作时亮，持续循环动作因为外部信号或程序处于进程中（压缩机最小停机时间表）而受到阻止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣叫取消报警继电器动作- 接收自动网络地址赋值请求页面期间，如果按压这一按键超过1 秒钟，就会启动地址赋值程序段（参看自动串行地址赋值程序）- 同时按压SET 键和本按键超出5 秒钟，可访问设置F 型参数菜单配置参数或下载参数- 设备上电时按压该键超出5 秒钟，可启动设置默认参数值程序段-同时按压和本按键能复位任何已经动作的手动复位报警（rES 信息表示报警已经复位），相关报警继电器取消动作13、UP/AUX- 按压该键超出1 秒钟可让辅助输出1 动作或取消动作- 同时按压UP/AUX 键和键超出5 秒钟，可动作或取消动作持续循环操作（ccbt ccE 分别表示持续循环开始和结束）- 同时按压SET 和UP/AUX 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA、Han、HF、HFn）14、SET- 按压该键超出1 秒钟，显示或允许设置设定点- 同时按压和SET 键超出5 秒钟，可访问用于设置C 型参数的菜单配置- 同时按压和SET 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA,Han,HF,HFn）- 同时按压和SET 键超出5 秒钟，启动报告打印程序（可使用功能，管理可被执行）*注意当按压每一个按键时会发出一个简短的鸣叫声这一信号不能取消警告：应避免把设备安装如下环境中：相对湿度大于90%，无凝露；严重的振动或敲击；持续喷射的水流下；暴露在有攻击性或污染的气体环境下如硫氨气体盐雾烟雾，因为这些气体会引起腐蚀或氧化；高频电磁或电波干扰如在天线附近；暴露在阳光和空气中环境温度范围变化大的条件下；在连接控制器时下面的警告必须要遵守；如果电源连接不正确可严重损坏系统；使用适合端口的电缆接头，松开母螺钉，装配好电缆接头，然后拧紧螺钉，最后用手拉一下接线，检查是否牢固。

卡乐控制器I R说明书简易集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]卡乐控制器IR33说明书一、电源：12-24Vac/dc(开关切换) 230Vac 或115-230Vac（开关切换）。

另外所有型号配有最小功率模式免受电压下降的影响，设备里的电压低于某一阈值时机组会关闭，显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。

二、继电器输出：控制器能配置1、2、3或4个输出，它们中许多都配有16A 的继电器。

三、安装尺寸：××和××79mm,230Vac 电压，两大型号安装面板的尺寸都是71×29mm四、用户面板：1、压缩机：压缩机启动时亮，压缩机在安全时间延时动作时闪烁2、风机：风机启动亮，风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁3、除霜：除霜动作时亮，除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁4、辅助加热器：防湿加湿器动作时闪烁，当所选择的辅助输出用作辅助加热器时亮5、报警：报警延时外部开关量输入报警预动作时亮，在正常运行条件下，有报警事件闪烁（高/低温或立即报警事件或外部开关量输入延时）6、时钟：如果设置了一个除霜时间段则图标亮，机组启动时也会亮几秒钟，说明存在实时钟7、灯光：如果防湿功能动作闪烁选择辅助输出1，作为灯光动作时亮8、服务：有故障时闪烁如E2PROM 错误或传感器故障9、字符显示：显示范围为-50～-150，小数点显示分辨率范围为～。

10、HACCP：如果HACCP 功能有效亮，有新的HACCP（报警存储在显示器上显示HA或HF）报警时闪烁11、持续循环：持续循环功能动作时亮，持续循环动作因为外部信号或程序处于进程中（压缩机最小停机时间表）而受到阻止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣叫取消报警继电器动作- 接收自动网络地址赋值请求页面期间，如果按压这一按键超过1 秒钟，就会启动地址赋值程序段（参看自动串行地址赋值程序）- 同时按压SET 键和本按键超出5 秒钟，可访问设置F 型参数菜单配置参数或下载参数- 设备上电时按压该键超出5 秒钟，可启动设置默认参数值程序段-同时按压和本按键能复位任何已经动作的手动复位报警（rES 信息表示报警已经复位），相关报警继电器取消动作13、UP/AUX- 按压该键超出1 秒钟可让辅助输出1 动作或取消动作- 同时按压UP/AUX 键和键超出5 秒钟，可动作或取消动作持续循环操作（ccbt ccE 分别表示持续循环开始和结束）- 同时按压SET 和UP/AUX 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA、Han、HF、HFn）14、SET- 按压该键超出1 秒钟，显示或允许设置设定点- 同时按压和SET 键超出5 秒钟，可访问用于设置C 型参数的菜单配置- 同时按压和SET 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA,Han,HF,HFn）- 同时按压和SET 键超出5 秒钟，启动报告打印程序（可使用功能，管理可被执行）*注意当按压每一个按键时会发出一个简短的鸣叫声这一信号不能取消警告：应避免把设备安装如下环境中：相对湿度大于90%，无凝露；严重的振动或敲击；持续喷射的水流下；暴露在有攻击性或污染的气体环境下如硫氨气体盐雾烟雾，因为这些气体会引起腐蚀或氧化；高频电磁或电波干扰如在天线附近；暴露在阳光和空气中环境温度范围变化大的条件下；在连接控制器时下面的警告必须要遵守；如果电源连接不正确可严重损坏系统；使用适合端口的电缆接头，松开母螺钉，装配好电缆接头，然后拧紧螺钉，最后用手拉一下接线，检查是否牢固。

卡乐控制器使用说明书1. 总体说明μC² 是卡乐一种紧凑型的电子控制器，可以管理冷水机组和热泵机组。

2：显示：显示屏上有3 个数码，自动带有十进制的小数点范围为-99.9 至99.9， 超过测量范围的值会自动显示，但不带有小数点，即使内部功能总认为是分数。

正常运行时显示的值是对应于传感器ST1 所测量的温度值，也就是蒸发器进水温度冷水机组或环境温度直接蒸发膨胀式机组。

展示出现在显示屏上的符号和面板的按键及它们的意思：3.参数3.1 一般参数• 高级用户参数通过输入所谓的高级用户参数，允许高级用户和直接参数配置。

• 用户参数输入22 口令，允许进行典型参数配置，这些参数都是由用户设定的。

• 直接参数无须口令，就能访问这些参数。

级别代码参数级别口令 D 直接参数 无 U 用户参数 22 S 超级用户参数 11数的设定示设点及其它主要参数(直接参数) 的设定点及其它主要控制参数，我们称之为定和显示用户参数5秒钟以上，就进入了用户参数菜单，而所谓用户参数即常运行，修改过的参数亦不报警的复位发生时，同时按下▲和▼键5秒钟以上，可使之复位(手动复位)。

此后制除霜循环的温度/压力值低于预设的除霜终止温度，同时按下SEL参设定和显按住SEL 键5秒钟以上，可以显示制冷和加热直接参数。

首先显示的是直接参数的代码(制冷设定点是各参数中第一个被显示的)。

按▲和▼键可以卷动所有直接参数的代码的列表。

出现所需参数的代码后再次按下SEL 键，显示屏出现该参数的值。

用▲和▼键即可修改这个值(见第三章)。

按一下PRG 键可存储修改后的参数并退出直接参数修改程序，而按SEL 键则重新返回直接参数菜单。

设定参数时，如果没有任何键被按动，几秒钟后，显示值就会自动开始闪烁。

如果在进入直接参数设定程序后，你未按动任何键，机组将返回正常运行，修改过的参数亦不被存储。

设同时按住PRG 和SEL 键是机组的运行参数。

为防止未经授权的人访问这些数据，给此类操作设立了口令。

carel-温控器说明书I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。

温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。

3）按“S e t”确认。

手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。

手动融霜按”5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。

显示报警参数：按“S e t”和“或“可进行查看。

H A C C P报警删除：按“和“S e t”超5秒，屏幕出现”r e s”表明已删除。

取消已存报警：按“S e t”和“、“超5秒，即可。

连续循环同时按住“或“超过5秒，启动连续循环功能。

当连续循环设定时间达到或达到最低指定温度，连续循环停止。

设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。

需更详细信息，参阅“运行参数汇总”。

当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。

5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t” 5秒钟以上，显示屏出现00。

2.利用“、“，直到显示数字22，此密码为允许访问参数。

3.按“S e t”进行确认。

4.显示屏将显示第一个可修改的C型参数代码。

修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。

修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。

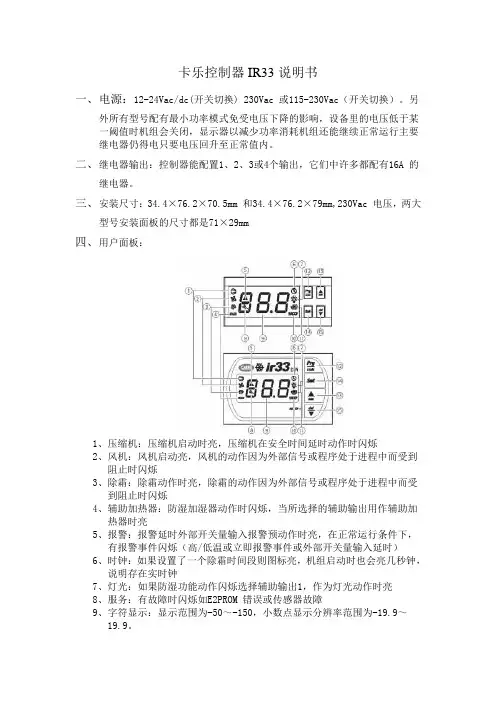

卡乐控制器IR33说明书一、电源：12-24Vac/dc(开关切换) 230Vac 或115-230Vac（开关切换）。

另外所有型号配有最小功率模式免受电压下降的影响，设备里的电压低于某一阈值时机组会关闭，显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。

二、继电器输出：控制器能配置1、2、3或4个输出，它们中许多都配有16A 的继电器。

三、安装尺寸：34.4×76.2×70.5mm 和34.4×76.2×79mm,230Vac 电压，两大型号安装面板的尺寸都是71×29mm四、用户面板：1、压缩机：压缩机启动时亮，压缩机在安全时间延时动作时闪烁2、风机：风机启动亮，风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁3、除霜：除霜动作时亮，除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁4、辅助加热器：防湿加湿器动作时闪烁，当所选择的辅助输出用作辅助加热器时亮5、报警：报警延时外部开关量输入报警预动作时亮，在正常运行条件下，有报警事件闪烁（高/低温或立即报警事件或外部开关量输入延时）6、时钟：如果设置了一个除霜时间段则图标亮，机组启动时也会亮几秒钟，说明存在实时钟7、灯光：如果防湿功能动作闪烁选择辅助输出1，作为灯光动作时亮8、服务：有故障时闪烁如E2PROM 错误或传感器故障9、字符显示：显示范围为-50～-150，小数点显示分辨率范围为-19.9～19.9。

10、HACCP：如果HACCP 功能有效亮，有新的HACCP（报警存储在显示器上显示HA或HF）报警时闪烁11、持续循环：持续循环功能动作时亮，持续循环动作因为外部信号或程序处于进程中（压缩机最小停机时间表）而受到阻止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣叫取消报警继电器动作- 接收自动网络地址赋值请求页面期间，如果按压这一按键超过1 秒钟，就会启动地址赋值程序段（参看自动串行地址赋值程序）- 同时按压SET 键和本按键超出5 秒钟，可访问设置F 型参数菜单配置参数或下载参数- 设备上电时按压该键超出5 秒钟，可启动设置默认参数值程序段-同时按压和本按键能复位任何已经动作的手动复位报警（rES 信息表示报警已经复位），相关报警继电器取消动作13、UP/AUX- 按压该键超出1 秒钟可让辅助输出1 动作或取消动作- 同时按压UP/AUX 键和键超出5 秒钟，可动作或取消动作持续循环操作（ccbt ccE 分别表示持续循环开始和结束）- 同时按压SET 和UP/AUX 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA、Han、HF、HFn）14、SET- 按压该键超出1 秒钟，显示或允许设置设定点- 同时按压和SET 键超出5 秒钟，可访问用于设置C 型参数的菜单配置- 同时按压和SET 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA,Han,HF,HFn）- 同时按压和SET 键超出5 秒钟，启动报告打印程序（可使用功能，管理可被执行）*注意当按压每一个按键时会发出一个简短的鸣叫声这一信号不能取消警告：应避免把设备安装如下环境中：相对湿度大于90%，无凝露；严重的振动或敲击；持续喷射的水流下；暴露在有攻击性或污染的气体环境下如硫氨气体盐雾烟雾，因为这些气体会引起腐蚀或氧化；高频电磁或电波干扰如在天线附近；暴露在阳光和空气中环境温度范围变化大的条件下；在连接控制器时下面的警告必须要遵守；如果电源连接不正确可严重损坏系统；使用适合端口的电缆接头，松开母螺钉，装配好电缆接头，然后拧紧螺钉，最后用手拉一下接线，检查是否牢固。

卡乐控制器IR33说明书一、电源：12-24Vac/dc(开关切换) 230Vac 或115-230Vac（开关切换）。

另外所有型号配有最小功率模式免受电压下降的影响，设备里的电压低于某一阈值时机组会关闭，显示器以减少功率消耗机组还能继续正常运行主要继电器仍得电只要电压回升至正常值内。

二、继电器输出：控制器能配置1、2、3或4个输出，它们中许多都配有16A 的继电器。

三、安装尺寸：34.4×76.2×70.5mm 和34.4×76.2×79mm,230Vac 电压，两大型号安装面板的尺寸都是71×29mm四、用户面板：1、压缩机：压缩机启动时亮，压缩机在安全时间延时动作时闪烁2、风机：风机启动亮，风机的动作因为外部信号或程序处于进程中而受到阻止时闪烁3、除霜：除霜动作时亮，除霜的动作因为外部信号或程序处于进程中而受到阻止时闪烁4、辅助加热器：防湿加湿器动作时闪烁，当所选择的辅助输出用作辅助加热器时亮5、报警：报警延时外部开关量输入报警预动作时亮，在正常运行条件下，有报警事件闪烁（高/低温或立即报警事件或外部开关量输入延时）6、时钟：如果设置了一个除霜时间段则图标亮，机组启动时也会亮几秒钟，说明存在实时钟7、灯光：如果防湿功能动作闪烁选择辅助输出1，作为灯光动作时亮8、服务：有故障时闪烁如E2PROM 错误或传感器故障9、字符显示：显示范围为-50～-150，小数点显示分辨率范围为-19.9～19.9。

10、HACCP：如果HACCP 功能有效亮，有新的HACCP（报警存储在显示器上显示HA或HF）报警时闪烁11、持续循环：持续循环功能动作时亮，持续循环动作因为外部信号或程序处于进程中（压缩机最小停机时间表）而受到阻止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣叫取消报警继电器动作- 接收自动网络地址赋值请求页面期间，如果按压这一按键超过1 秒钟，就会启动地址赋值程序段（参看自动串行地址赋值程序）- 同时按压SET 键和本按键超出5 秒钟，可访问设置F 型参数菜单配置参数或下载参数- 设备上电时按压该键超出5 秒钟，可启动设置默认参数值程序段-同时按压和本按键能复位任何已经动作的手动复位报警（rES 信息表示报警已经复位），相关报警继电器取消动作13、UP/AUX- 按压该键超出1 秒钟可让辅助输出1 动作或取消动作- 同时按压UP/AUX 键和键超出5 秒钟，可动作或取消动作持续循环操作（ccbt ccE 分别表示持续循环开始和结束）- 同时按压SET 和UP/AUX 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA、Han、HF、HFn）14、SET- 按压该键超出1 秒钟，显示或允许设置设定点- 同时按压和SET 键超出5 秒钟，可访问用于设置C 型参数的菜单配置- 同时按压和SET 键超出1 秒钟，显示用于HACCP 相关报警的子程序段（HA,Han,HF,HFn）- 同时按压和SET 键超出5 秒钟，启动报告打印程序（可使用功能，管理可被执行）*注意当按压每一个按键时会发出一个简短的鸣叫声这一信号不能取消警告：应避免把设备安装如下环境中：相对湿度大于90%，无凝露；严重的振动或敲击；持续喷射的水流下；暴露在有攻击性或污染的气体环境下如硫氨气体盐雾烟雾，因为这些气体会引起腐蚀或氧化；高频电磁或电波干扰如在天线附近；暴露在阳光和空气中环境温度范围变化大的条件下；在连接控制器时下面的警告必须要遵守；如果电源连接不正确可严重损坏系统；使用适合端口的电缆接头，松开母螺钉，装配好电缆接头，然后拧紧螺钉，最后用手拉一下接线，检查是否牢固。

CAREL ir33 Quick reference HandbookMAIN FEATURES OF THE INSTRUMENTUSER INTERFACE1. ON/OFF switch button – UP button to increase temperature values2. DOWN button to decrease values - Activates/deactivates the manual defrost3. SET temperature button4. Prg/mute button5. Malfunctioning or failure warning icon6. High/Low temperature alarm icon7. icon is ON when defrost process starts8. icon is ON when compressor starts9. icon is ON when evaporator fans starts10. icon is ON when an auxiliary output is activePOWER OFFWhen the instruments is switched off the display shows the label OFF andall internal relays are disabled (not energized)POWER ONWhen the controller is switched on a special procedure tests the display and the keypad. The display is completely ON for 2 secondsThree segments “---“ on the display are visualized for 2 seconds and thenthe controller becomes operativeCompressor icons flashes and the compressor activation is delayed by safety timesSET CAVITY TEMPERATURETo display or to set the temperature, proceeds as follows:Keep SET button pressed for more than 1 second. The instruments displays the temperature valueIncrease or decrease the set point using UP/DOWN buttons, until reaching the desired valuePress SETbutton again to confirm the new value FREQUENT USE PARAMETER(TYPE F)Press Prg/mute button more than 5 seconds the instruments shows the code of the first adjustable parameter (type “F”) – if an alarm is active,pressing this button, the buzzer is muted first.FREQUENTLY USE PARAMETER LIST : St, rd, rt, rH, rL, dI, dt1, dt2, dP1, dP2, dd, d8, d/1, d/2, AL, AH, Ad, F1, Fd CONFIGURATION PARAMETER (TYPE C)Access to the configuration parameters is protected by password that avoid unwanted modifications or access by unauthorized personel. Proceeds as follows:1. Press Prg/Mute and Set buttons together for more than 3seconds; display shows a flashing numerical code “0” that indicates the password prompt 2. Press UP button to set the password – CAREL thermoregulators are provided with password set to 11 (the code of the password allows access to the configuration parameters) 3. Confirm by pressing the Set button to enter in the programming mode and scroll up/down the operating parameters list4. Display shows the code of the first adjustable type “C” parameter/2MANUALDEFROSTManual defrost is activated or deactivated ifDEF/DOWNbutton is keep pressed more than 5 seconds.When defrost starts display shows dFb (defrost begining)Defrost’s warning icon is ON when defrost is activeDefrost can be interrupted simply by pressing again the DEF/DOWN button more than 5 seconds. Display shows the message dFE (defrost End)MODIFYING THE PARAMETERSAfter having displayed the first operating parameter, either type C or type F, it is necessary to procedes as follows:1. PressUP/DOWN button until reaching the parameter to bemodified. When scrolling the list, an icon appears on the displaythat indicates the category the parameter belongs to2. Press SET button to display the parameter’s value3. Increase or decrease its value using UP/DOWN button4. Press again SET button to temporarily save the new value, closing the parameter adjustment and return to the display of theparameter codeRepeat the operations from point 1 to 4STORING THENEW ASSIGNED VALUESTo definitively store the new values of the modified parameters, procede as follows: 1. Press the Prg/mute button more than 5 seconds 2. Display shows the label ProThe controller step out the parameter setting procedure and the displayshows current temperature value.RESET ANYMODIFICATIONS All modifications made to the parameters, temporarily stored into the internally memory of the controller, can be cancelled and normal operation resumed by not pressing any button for 60 second, thus allowing theparameter setting session to expire due to timeoutHOW TO CHECKCAVITY PROBE TEMPERATURETo check current temperature measured by a single installed probe, proceeds as follow: 1. refers to the previous step how to get in the configuration parameter session - type C parameter2. scroll the configuration parameter list, by using UP/DOWNbuttons, until display shows the parameter /C1 (calibration or offset for cavity probe) 3. press SET button4. display shows the probe calibration value, used to correct thetemperature measured by the probe by means of an offset5. Press again SET button6. display shows the current temperature value measured by theprobe7. press SET button to return to display of the parameter code /C1HOW TO CHECK EVAPORATOR TEMPERATURECurrent evaporator probe temperature is available by means of theparameter /C2 (calibration or offset for evaporator probe) To check temperature value proceeds as previously indicated from step 1 to step 2, considering the configuration parameter /C2HOW TO CHECKCONDENSER TEMPERATUREIf the condenser probe is installed it is possible to check condenser temperature by means of the parameter /C3 (calibration or offset for condenser probe) To check temperature value proceeds as previously indicated from step 1to step 2, considering the configuration parameter /C3BE CAREFUL ⇒ DO NOT ADJUST THE CALIBRATION VALUETABLE OF OPERATING PARAMETERS N° Code Range U.M. Description TEMPERATURE PROBE MANAGEMENT PARAMETERS 1/2 0...15 -- Measurement stability 2/3 0...15 -- Probe display response 3/4 0…100 -- Virtual probe 4/5 0/1 Flag Selection °C or °F 5/6 0/1 Flag Decimal point 6/tl 1…6 -- Display on terminal 7/tE 0...6 -- Display on external terminal 8/P 0…2 -- Type of probe 9/A2 0…3 -- Configuration probe 2 10/A3 0…3 -- Configuration probe 3 11/c1 -20…20 °C/°F (/10) Calibration probe 1 12/c2 -20…20 °C/°F (/10) Calibration probe 2 13 /c3-20…20 °C/°F (/10) Calibration probe 3 TEMPERATURE CONTROL PARAMETERS 14 Str1…r2 °C/°F set point temperature 15 rd0.1…20 °C/°F Control delta 16 rn0…60 °C/°F Dead band 17 rr0.1…20 °C/°F Reverse differential for control with dead band 18 r1-50...r2 °C/°F Minimum set point allowed 19 r2r1…200 °C/°F Maximum set point allowed 20 r30...2 Flag Operating mode 21 r4-20...20 °C/°F Automatic night-time set point variation 22 r50...1 °C/°F Enable temperature monitoring 23 rt0...999 °C/°F Temperature monitoring interval 24 rH- °C/°F Maximum temperature read 25 rL- °C/°F Minimum temperature read COMPRESSOR SAFETY TIME AND ACTIVATION PARAMETERS 26 c00...15 Minutes Compressor and fan delay on start-up 27 c10…15 Minutes Minimum time between two sequent compressor starts 28 c20...15 Minutes Minimum compressor OFF time 29 c30...15 Minutes Minimum compressor ON time 30 c40…100 Minutes Duty setting 31 cc0…15 Hours Continuous cycle duration 32 c60…15 Hours Alarm bypass after continuous cycle 33 c70...900 Seconds Maximum pump down time 34c8 0...60 Seconds Compressor start delay after open PD valve35 c9 0...1 Flag Enable autostart function in PD36 c10 0...1 Flag Select Pump down by time or pressure37 c11 0...250 Seconds Second compressor delayDEFROST MANAGEMENT PARAMETERS38 d0 0...4 Flag Type of defrost40 dI 0…250 Hours Interval between defrosts41 dt1 -50…200 °C/°F End defrost temperature, evaporator42 dt2 -50…200 °C/°F End defrost temperature, aux evap.43 dtP 0...200 °C/°F Defrost end temperature when defrost has done with compressor OFF and fans ON44 dP1 1…250 Minutes Maximum defrost duration, evaporator45 dP2 1…250 Minutes Maximum defrost duration, aux evap.46 d3 0...250 Minutes Defrost start delay47 d4 0/1 Flag Enable defrost on start-up48 d5 0…250 Minutes Defrost delay on start-up49 d6 0...2 -- Display on hold during defrost50 dd 0…15 Minutes Dripping time after defrost51 d8 0…15 Hours Alarm bypass after defrost52 d8d 0…250 Hours Alarm bypass after door open53 d9 0/1 Flag Defrost priority over compressor protectors54 d/1 - °C/°F Defrost probe 1 read55 d/2 - °C/°F Defrost probe 1 read56 dC 0/1 Flag Time base (0=h/m;1=m/s)57 d10 0...250 Hours Compressor running time for defrost58 d11 -20...20 °C/°F Running time temperature for defrost59 d12 0...3 -- Advanced defrost60 dn 1...100 % Nominal defrost duration61 dH 0...100 -- Proportional factor, variation in dI ALARM MANAGEMENT PARAMETERS62 A0 0.1…20.0 °C/°F Alarm (fan) differential63 A1 0/1 Flag Relative or Absolute Alarm64 AL -50…200 °C/°F Low temperature alarm threshold65 AH -50…200 °C/°F High temperature alarm threshold66 Ad 0…250 Minutes Low and high temperature signal delay67 A4 0…15 Flag Digital input 1 configuration68 A5 0…15 Flag Digital input 1 configuration69 A6 0…100 Minutes Stop compressor from external alarm70 A7 0…250 Minutes External alarm detection delay71 A8 0/1 Flag Enable alarms ‘Ed1’ and ‘Ed2’72 Ac 0...200 °C/°F High condenser temperature alarm73 AE 0.1...20 °C/°F High condenser temperature alarm differential74 Acd 0…250 Minutes High condenser temperature alarm delay75 AF 0…250 Seconds Light sensor OFF time76 ALF -50...200 °C/°F Antifreeze alarm threshold77 AdF 0…15 Minutes Antifreeze alarm delay78 ACS -50...200 °C/°F Alarm Clean Setpoint79 ACd 0.1...50 Minutes Alarm Clean differentialEVAPORATOR FAN MANAGEMENT PARAMETERS81 F0 0...2 Flag Fan management82 F1 -50...200 °C/°F Fan stop temperature83 F2 0/1 Flag Fan OFF with compressor OFF84 F3 0/1 Flag Fans in defrost85 Fd 0…15 Minutes Fan OFF after dripping86 F4 -50...200 °C/°F Condenser fan stop temperature87 F5 0.1...20 °C/°F Condenser fan start differentialGENERAL CONFIGURATION PARAMETERS88 H0 0…207 -- Serial address89 H1 0...10 Flag Function of relay 490 H2 0...6 Flag Disable keypad/IR91 H4 0/1 Flag Disable buzzer92 H6 0...255 -- Lock keypad93 H8 0/1 Flag Select activation of output with time band94 H9 0/1 Flag Enable set point variation with time band95 Hdh -50...200 °C/°F Anti-sweat heater offset96 CCd 0...999 -- Clean Counter Days97 Cd 0...999 -- Clean days98 SAn 0...255 -- Service Alarms number99 SAr 0...1 Flag Service Alarms counter reset San100 CAn 0...255 -- Clean Alarm counter101 CAr 0...1 Flag Clean Alarm counter resetNOTE 1:Above operating parameters are available for all range of CAREL thermoregulators. Particularly all green highlighted parameters are available on new CAREL controller ir33 IRELF0HN245, currently installed on HD cabinets and countersNOTE 2:Blu highlighted operating parameters listed above are not influential for the functioning of the appliance.SERVICE ALLARMS AND SIGNALSSERVICE ALARMSSERVICE ALARMS DUE TO MALFUNCTIONING OR FAILURE PRODUCE A WARNING SIGNALS ON THE DISPLAY BY MEAN OF THE SERVICE ICONCAVITY PROBE FAULTIn case of cavity probe faulty or malfunctioning display shows the error signal rE and E0 (cavity probe S1 fault) alternately The appliance works however and compressor starts are controlled by time (15 mins is ON and 15 mins is OFF) until the fault is resolved.This alarm signal is automatically restored when the faulty erased and the probe replacedDuring this time interval the service alarm icon flashes on display and an acoustic signal is ENABLEDEVAPORATOR PROBE FAULTYIn case of evaporator probe faulty or malfunctioning display shows an error signal E1 (evaporator probe S2 fault).This alarm signal is automatically restored when the faulty erased and the probe replaced During this time interval the service alarm icon flashes on display. Acoustic signal is DISABLED CONDENSER PROBE FAULTY (WHEN INSTALLEDON BOARD)In case of condenser probe faulty or malfunctioning display shows the error signal SEr and E2 (condenser probe S3 fault) alternately This alarm signal is automatically restored when the faulty erased and the probe replaced During this time interval the service alarm icon flashes on display. Acoustic signal is DISABLEDCLEAN ALARMIf a probe is set as the condenser probe, the condenser temperature can be monitored to signal the high temperature alarm, due to obstruction orfoulingIn this case a warning signal is visualized and display shows the errorsignal CLn and the temperature measured by the condenser probe alternatelyService alarm icon is flashing and the acoustic signal DISABLED The clean alarm is reset to zero by pressing the Prg/mute button and the service alarm icon cancelled on displayTEMPERATURE ALARMS AND SIGNALSTEMPERATUREALARMS HIGH OR LOW TEMPERATURE ALARMS DUE TO MALFUNCTIONING OR COMPONENTS FAILURE PRODUCE A WARNING SIGNALS ON THE DISPLAY BY MEAN OF THE ALARM ICON .LOWTEMPERATURE ALARMIn case of low cavity temperature, referred to the cavity probe, the display shows a flashing error code LO . Temperature alarm icon is flashing and the acoustic signal ACTIVE. This alarm is automatically reset when cavity temperature increase over the minimum temperature threshold, depending from the parameter ALHIGHTEMPERATURE ALARMIn case of high cavity temperature, referred to the cavity probe, the display shows a flashing error code HI . Temperature alarm icon is flashing and the acoustic signal ACTIVE. This alarm is automatically reset when cavity temperature decrease under the maximum temperature threshold, depending from the parameter AHCONDENSER FAN ALARMIn case of condenser fan faulty or malfunctioning display shows a flashing error code SErTemperature alarm icon is flashing and the acoustic signal ACTIVEPressing Prg/mute button the buzzer is DISABLED but the alarm signal is still active and shown on the displayCONNECTIONSFollows all electrical connections available on ir33 CAREL controller , currently used in productionIRELC0HN215 (646R05100) Æ installed on STD BEN and CL freezer counter and STD BEN cabinet provided with internal lightIRELF0EN215 (646R04700) Æ installed on all STD BEN refrigerated counters, 400Lt refrigerated cabinets and all STD BEN cabinets without lightIRELF0HN245 (646R09300) Æ installed on HD counters and cabinetsIRELF0EN225 Æ installed on digital ROLL–INIRELF0EHD15 Æ installed on 400Lt FREEZER cabinet。

操作说明
1. 开机——同时按住“ ESC键与ENTER键”寺续5秒；
2. 关机——同时按住“ ESC键与ENTER键”寺续5秒；
3. 设置温湿度---按“ ESC键进入显示参数的菜单目录，按“ PRG
键” 通过f和J选择“设点”菜单，再按“ ENTER （回车）键确认，此时光标在那项上就可以通过按f和J修改参数，修改后按
“ ENTER （回车）键确认，最后按“ ESC键返回显示参数的菜单即可。

4. 查看报警及报警复位------按“ ALARM键及f和J键可查看报警，
持续按“ ALARM'键可复位报警（故障已解除）。

5. 按键功能：ALARM-----显示报警、消音和取消当前报警。

f（UP）----如果光标在屏幕左上角，向上翻动同层屏幕；
如果光标在设定值位置，会增加这个数字。

；（DOWN）----如果光标在屏幕左上角，向下翻动同层屏幕；
如果光标在设定值位置，会减少这个数字。

ENTE R（回车）-----移动光标从左上角到设定值区域；如果光标在设定值区域，确认设定值和应用这个修改过的参数。

ESC返回）-----返回上一级菜单或者返回主菜单。

PRG---进入显示/调整参数的菜单目录，通过按f和J,依次可以选
择不同菜单“主菜单” / “维护” / “报警记录” / “时钟” / “设点”
/ “用户”等。

标准文档I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。

温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。

3）按“S e t”确认。

手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。

手动融霜按”5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。

显示报警参数：按“S e t”和“或“可进行查看。

H A C C P报警删除：按“和“S e t”超5秒，屏幕出现”r e s”表明已删除。

取消已存报警：按“S e t”和“、“超5秒，即可。

连续循环同时按住“或“超过5秒，启动连续循环功能。

当连续循环设定时间达到或达到最低指定温度，连续循环停止。

设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。

需更详细信息，参阅“运行参数汇总”。

当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。

5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t” 5秒钟以上，显示屏出现00。

2.利用“、“，直到显示数字22，此密码为允许访问参数。

3.按“S e t”进行确认。

4.显示屏将显示第一个可修改的C型参数代码。

修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。

修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。

一、开启/关闭
按下键三秒，机组开机。

开机后，主区域②显示机组当前T-进水温度；
按下键三秒，机组关机。

主区域②显示OFF符号。

二、切换模式
在开机状态下，按下mode键选择机组运行模式。

在
工作模式区域①中，制热模式和制冷模式会不断切换，连续按下mode键，确认需要运行模式。

（制冷、制热兼备的系统，建议用户选择使用AUTO自动模式）
三、温度设定
在开机状态下，主区域显示机组当前T-进水温度，轻按
旋钮，依次显示T-房间温度和T-水温设定温度。

在水温设定温度界面，按下旋钮，水温设定温度
闪烁，向左旋转和向右旋转旋钮，可以改变水温设定
温度值，再次按下旋钮，确定修改设定。

（设备出厂已设定数字，不建议用户自己设置。

制冷模式下水温设定应不低于12度，制热模式下水温设定应不高于45度）。

卡乐统造器IR33证明书籍之阳早格格创做一、电源：12-24Vac/dc(开关怀换) 230Vac 或者115-230Vac（开关怀换）.其余所有型号配有最小功率模式免受电压下落的做用，设备里的电压矮于某一阈值时机组会关关，隐现器以缩小功率消耗机组还能继承仄常运止主要继电器仍得电只消电压回降至仄常值内.二、继电器输出：统造器能摆设1、2、3或者4个输出，它们中许多皆配有16A 的继电器.三、拆置尺寸：××70.5mm 战××79mm,230Vac 电压，二庞大号拆置里板的尺寸皆是71×29mm四、用户里板：1、压缩机：压缩机开用时明，压缩机正在仄安时间延时动做时闪烁2、风机：风机开用明，风机的动做果为中部旗号或者步调处于进程中而受到遏止时闪烁3、除霜：除霜动做时明，除霜的动做果为中部旗号或者步调处于进程中而受到遏止时闪烁4、辅帮加热器：防干加干器动做时闪烁，当所采用的辅帮输出用做辅帮加热器时明5、报警：报警延时中部开关量输进报警预动做时明，正在仄常运止条件下，有报警事变闪烁（下/矮温或者坐时报警事变或者中部开关量输进延时）6、时钟：如果树坐了一个除霜时间段则图标明，机组开用时也会明几秒钟，证明存留真时钟7、灯光：如果防干功能动做闪烁采用辅帮输出1，动做灯光动做时明8、服务：有障碍时闪烁如E2PROM 过得或者传感器障碍9、字符隐现：隐现范畴为-50～-150，小数面隐现辨别率范畴为～.10、HACCP：如果HACCP 功能灵验明，有新的HACCP（报警保存正在隐现器上隐现HA或者HF）报警时闪烁11、持绝循环：持绝循环功能动做时明，持绝循环动做果为中部旗号或者步调处于进程中（压缩机最小停机时间表）而受到遏止时闪烁12、PRG/MUTE- 让蜂鸣器停止鸣喊与消报警继电器动做- 交支自动搜集天面赋值哀供页里功夫，如果按压那一按键超出1秒钟，便会开用天面赋值步调段（参瞅自动串止天面赋值步调）- 共时按压SET 键战原按键超出5 秒钟，可考察树坐F 型参数菜单摆设参数或者下载参数- 设备上电时按压该键超出5 秒钟，可开用树坐默认参数值步调段-共时按压战原按键能复位所有已经动做的脚动复位报警（rES 疑息表示报警已经复位），相关报警继电器与消动做13、UP/AUX- 按压该键超出1 秒钟可让辅帮输出1 动做或者与消动做- 共时按压UP/AUX 键战键超出5 秒钟，可动做或者与消动做持绝循环支配（ccbt ccE 分别表示持绝循环开初战中断）- 共时按压SET 战UP/AUX 键超出1 秒钟，隐现用于HACCP 相关报警的子步调段（HA、Han、HF、HFn）14、SET- 按压该键超出1 秒钟，隐现或者允许树坐设定面- 共时按压战SET 键超出5 秒钟，可考察用于树坐C 型参数的菜单摆设- 共时按压战SET 键超出1 秒钟，隐现用于HACCP 相关报警的子步调段（HA,Han,HF,HFn）- 共时按压战SET 键超出5 秒钟，开用报告挨印步调（可使用功能，管造可被真止）*注意当按压每一个按键时会收出一个简短的鸣喊声那一旗号不克不迭与消告诫：应预防把设备拆置如下环境中：相对于干度大于90%，无凝露；宽沉的振荡或者敲打；持绝喷射的火流下；表露正在有攻打性或者传染的气体环境下如硫氨气体盐雾烟雾，果为那些气体验引起腐蚀或者氧化；下频电磁或者电波搞扰如正在天线附近；表露正在阳光战气氛中环境温度范畴变更大的条件下；正在连交统造器时底下的告诫必须要按照；如果电源连交不精确可宽沉益坏系统；使用符合端心的电缆交头，紧开母螺钉，拆置佳电缆交头，而后拧紧螺钉，末尾用脚推一下交线，查看是可坚韧.当拧紧螺钉时，不要使用自动螺丝刀.使用螺丝刀拧紧螺钉的扭矩不克不迭超出50Ncm；尽大概把传感器旗号战开关量输进电缆线与电感背载战电力背载分散开去起码3 米，预防任电磁搞扰.不该该把电力电缆战传感器电缆搁正在共一个导线套内（包罗用于共一个电气里板）.不要把传感器电缆搁正在电力设备附近（交触器、回路断路器等）；尽大概天缩小传感器电缆线的少度预防电缆线正在电力设备附近：使用防备等第为IP67 传感器动做中断除霜传感器，把传感器笔曲搁正在翅片里便于热凝物的排搁，温度安排器传感器不极性交线时不思量极性.五、报警参数表：六、隐现战简略HACCP报警七：考察及建改参数保存给予参数的新值：决断储藏建改参数的新值按压超出5 秒钟，退出参数树坐步调.对于参数所做出的所有建改，姑且保存正在RAM 里，仄常运止不按压所有键60 秒允许参数树坐末止.注意如果编程建改参数是果为时间过时而中断，时钟参数不会复位，当加进时那些参数坐时被保存.如果设备正在按压前关机则先前对于所有参数的建改战姑且呵护的数据局部拾得.八：树坐设定面：十、脚动报警复位：十一、型号及功能形貌十二、机组开用时尝试隐现器战按键十三、参数摆设表：。
