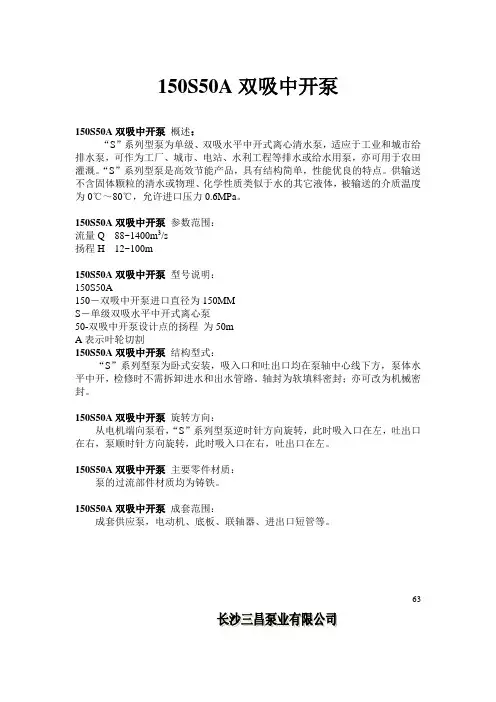

150S50A双吸中开泵
150S50A双吸中开泵概述：
“S”系列型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
150S50A双吸中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
150S50A双吸中开泵型号说明：
150S50A
150－双吸中开泵进口直径为150MM
S－单级双吸水平中开式离心泵
50-双吸中开泵设计点的扬程为50m
A表示叶轮切割
150S50A双吸中开泵结构型式：
“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
150S50A双吸中开泵旋转方向：
从电机端向泵看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
150S50A双吸中开泵主要零件材质：
泵的过流部件材质均为铸铁。
150S50A双吸中开泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。
63
64
65
66
67
68
69。
150S78A单级双吸中开离心清水泵-长沙三昌泵业概 述150S78A单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。
它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。
150S78A单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。
150S78A单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
150S78A单级双吸中开离心清水泵结构说明150S78A单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
150S78A单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。
进出水法兰的下部，装有放水的管螺纹孔。
经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
泵轴承为向心球轴承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据需要也可装机密封）。
为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
150S78A单级双吸中开离心清水泵材质说明150S78A单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。
150S50 单级双吸离心泵150S50150 ——泵进口直径为150mmS ——卧式单级双吸清水离心泵50 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）150S50160 44.5 54 2950 29 37 81 3.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

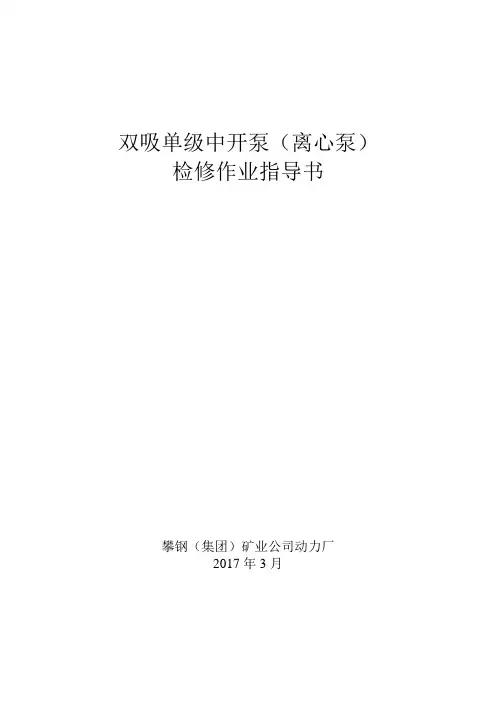

双吸单级中开泵（离心泵）检修作业指导书攀钢（集团）矿业公司动力厂2017年3月目录1 总则适用范围本作业指导书适用于动力厂使用的双吸单级中开离心泵的维护和检修。
泵主要用于给水和输送不含颗粒性物质和杂质、物理化学性质与水类似的液体。
结构简述泵为卧式安装，泵壳于轴心线水平中开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进、出水管路和电动机即可揭开泵盖，取出转子部件进行检修。
轴封采用填料密封或机械密封。
技术性能设备主要技术性能见表1。
2完好标准零、部件2.1.1 泵本体及各零、部件完整齐全。
2.1.2 各部连接螺拴齐全，连接紧固，无锈蚀。
2.1.3 安全防护装置齐全、稳固。
2.1.4 压力表、电流表等仪表齐全、灵敏，量程符合规定并定期校验。
2.1.5 进、出口阀门及润滑、冷却系统管线安装整齐，标志明显，油标、油杯等齐全好用。
2.1.6 各部安装配合符合规定。
2.1.7 泵体、泵座及附属管线、管件油漆完整。
2.1.8 基础、底座完整，坚固。
运行性能2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。
2.2.2 压力、流量平稳，各部温度正常，电流稳定。
2.2.3 运转平稳，无异常振动、杂音等不正常现象。
2.2.4 能力可达到铭牌出力或查定能力。
技术资料2.3.1 有泵的总装图或结构图，有易损配件图。
2.3.2 有使用说明书产品合格证质量证明书。
2.3.3 操作规程、维护检修规程齐全。
2.3.4 设备档案齐全，数据准确，包括：a.安装及试车验收资料；b.设备运行记录；c.历次检修及验收记录；d.设备缺陷及事故情况记录。
设备及环境2.4.1 设备清洁，外表无尘灰、油垢。
2.4.2 基础整洁，表面无积水、杂物，环境整齐清洁。
2.4.3 进出口阀门、法兰接口及泵体各段接合处均无泄漏。
2.4.4 轴封处泄漏不得大于：a.机械密封，初期应无泄漏，末期每分钟不多于5滴；b．填料密封，通常情况下填料处宜有少量的泄漏（每分钟不超过10 滴~20 滴）。
KQSN型双吸泵介绍市政供水系统用泵可分三大部分：取水用泵，水厂内工艺用泵，外输水泵（加压泵）。
结合前边介绍和凯泉实际情况，本部分重点介绍双吸泵。
1. 双吸泵发展历史1) д型泵：6д6、8д9、10д132) Sh型泵：6Sh6、8Sh9、10Sh133) S型泵：150S-78、200S-63、250S-244) KQSN型泵：KQSN150-M6、KQSN200-M9、KQSN250-M132. 双吸泵结构特点1) 双向进水平衡轴向力2) 两端支承运行平稳、安全、可靠3) 效率曲线平坦、光滑、高效区域宽4) 冷却回水管填料封气，冷却润滑·叶轮为双吸叶轮·即两个叶轮背靠背对称布置而联为一体，泵的轴向力得到基本平衡；·泵轴两端支承·在叶轮两端各设一个轴承，结构稳定性好；·密封更为可靠·泵的轴封位于两端吸入低压区，轴封承受的压力仅为吸入压力，轴封易于密封·维修十分方便·泵的吸入口与吐出口均在水泵轴心线下方，抢修时只需揭开泵盖无需拆卸进出口法兰及电机··基本型：扬程在100m以下的规格，耐压及进出口法兰等级为 1.0M Pa；个别扬程大于100m的规格，耐压及出口法兰等级为1.6M Pa。
·较高耐压型：整个系列耐压等级全为1.6M Pa，包括进出口法兰等级和泵壳耐压能力·低转速化系列：除进水口直径为400mm和450mm的规格外的所有规格；·高转速化系列：进水口直径为400mm和450mm的规格。
在型谱图中覆盖大部分原500和600系列，一般情况下可替代原500和600系列的大部分，而高速化系列有较大的价格优势，应尽量向推荐。
3. KQSN双吸泵主要技术特点1）水力模型优秀：采用国内外优秀水力模型优化设计，效率比普通S型，Sh型泵高1-5%2）型谱全面，覆盖面广，便于设计院、用户选型3）可靠性好，运行平稳，噪音低，事故频率低，运行成本低Ø 泵轴粗，Ø 轴径比S型、Sh型泵轴大2-3档，Ø 提高了泵轴刚度和强度Ø 泵轴采用等轴径设计，Ø 避免了内应力集聚（S型、Sh型泵泵轴为阶梯轴）Ø 泵轴采用全封闭设计，Ø 加长轴套，Ø 全部包住泵轴，Ø 中间嵌入“O”型密封圈，Ø 使泵轴与输送介质不Ø 接触，Ø 避免了泵轴因输送介质离子侵蚀而Ø 产生锈蚀，Ø 提高泵轴使用寿命Ø 因泵轴轴径加大，Ø 配套轴承规格比S型、Sh型泵大2-3档，Ø 提高了机组承载能力Ø 对中高扬程双吸泵，Ø 采用双涡壳设计，Ø 消除径向力80%以上Ø 泵轴顶部轴承档，Ø 配置轴承衬套，Ø 便于用户维修，Ø 更换轴承4）机械密封采用德国博格曼机封，8000小时无滴漏。
150S78双吸中开离心泵
150S78双吸中开离心泵概述：
“S”系列型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
150S78双吸中开离心泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
150S78双吸中开离心泵型号说明：
250S14
250－双吸中开泵进口直径为250MM
S－单级双吸水平中开式离心泵
14-双吸中开泵设计点的扬程为14m
150S78双吸中开离心泵结构型式：
“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
150S78双吸中开离心泵旋转方向：
从电机端向泵看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
150S78双吸中开离心泵主要零件材质：
泵的过流部件材质均为铸铁。
150S78双吸中开离心泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。
63
64
65
66
67
68
69。
榆林中开泵，榆林双吸泵，榆林350MS44型中开泵报价，榆林双吸泵价格，榆林MS 中开泵报价，榆林XS型双吸泵价格，榆林单级双吸离心泵，榆林单级双吸离心泵价格榆林双吸离心泵报价，榆林双吸离心泵价格，350MS44型榆林MS水泵。
MS型泵系S系列更新换代的高效节能新产品，广泛用于现代城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程等。
MS型泵采用国家标准规范设计，其系列化、标准化、通用化程度高，性能优越、运行平稳、安全可靠。
在设计中采用新结构、便于维护，维修和保养；采用新材质，可适用于多种介质。
泵型号意义：350MS44A-L-M（F、Y）-J350 —泵的吸入口径（mm ）MS —单级双吸，中开离心清水泵44 —设计点扬程（m）A —泵叶轮外径的改变(最大直径时不表示)L —立式机构M —耐磨型F —耐腐型Y—耐油型J—泵转数改变（保持原来转速时不表示）结构特点：1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。
2. 进出水口在同一直线上,使管线布置简单方便、美观。
3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。
4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。
5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。
6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。
7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。
8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。
9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。
10. 无调整式机械密封，更换机械密封成为轻松简单的工作。
11. 应用弹性预应力设计装配，转子部件装拆简单迅速。

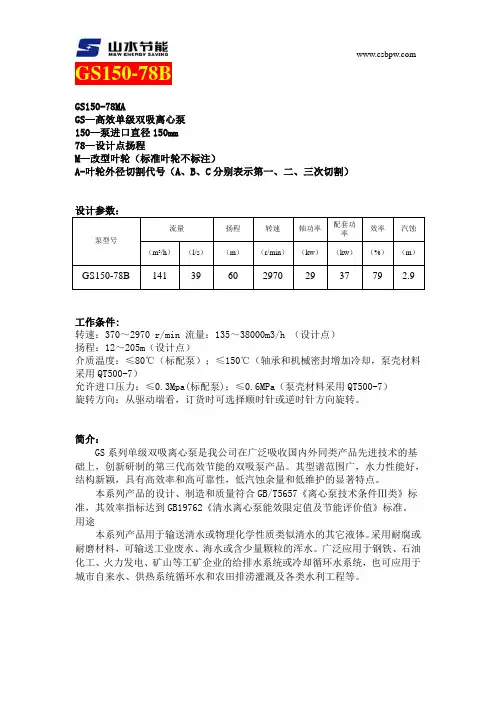

GS150-78BGS150-78MAGS—高效单级双吸离心泵150—泵进口直径150mm78—设计点扬程M—改型叶轮（标准叶轮不标注）A-叶轮外径切割代号（A、B、C分别表示第一、二、三次切割）设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）GS150-78B 141 39 60 2970 29 37 79 2.9工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：GS系列单级双吸离心泵是我公司在广泛吸收国内外同类产品先进技术的基础上，创新研制的第三代高效节能的双吸泵产品。
其型谱范围广，水力性能好，结构新颖，具有高效率和高可靠性，低汽蚀余量和低维护的显著特点。
本系列产品的设计、制造和质量符合GB/T5657《离心泵技术条件Ⅲ类》标准，其效率指标达到GB19762《清水离心泵能效限定值及节能评价值》标准。
用途本系列产品用于输送清水或物理化学性质类似清水的其它液体。
采用耐腐或耐磨材料，可输送工业废水、海水或含少量颗粒的浑水。
广泛应用于钢铁、石油化工、火力发电、矿山等工矿企业的给排水系统或冷却循环水系统，也可应用于城市自来水、供热系统循环水和农田排涝灌溉及各类水利工程等。
结构特点：泵壳：圆形压水室设计，效率高。
双蜗壳压水室结构，平衡径向力，强度好，轴承和密封受力小、寿命长。
吸水室带分流筋设计，进口无旋涡，运行平稳，无噪音，汽蚀性能好。
进出水流道涂耐磨耐腐光滑涂料，水力损失小。
自动校正泵盖，安装方便。
外壳加强筋设计，刚性好，造型美观。
清水泵300S-58A
S、SH型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
一、产品概述：
S、SH型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
二、产品特点：
1、双吸叶轮，流量大、效率高。
2、高效节能，应用范围广，寿命长。
3、维修方便，无须拆卸进水、出水管路及电机。
4、可供选用的机械密封、填料密封其冷却润滑均采用内循环。
三、产品用途：
S、SH型单级双吸离心泵适用于工厂、矿山、城市给排水、电站、农田灌溉和各种水利工程。
S型单级双吸水平中开泵概述：S型单级双吸中开泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封;亦可改为机械密封。
如需要进行水泵选型，可以咨询我厂，欢迎您的来电!S型单级双中开泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
S型单级双吸水平中开泵参数范围：流量Q 88~1400m3/h扬程H 12~100mS型单级双吸水平中开泵型号说明：200S95200-吐出口径S-单级双吸水平中开式离心泵95-扬程S型单级双吸中开泵旋转方向：从电机端向泵看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
S型单级双吸中开泵主要零件材质：泵的过流部件材质均为铸铁。
S型单级双吸中开泵成套范围：成套供应泵，电动机、底板、联轴器、进出口短管等。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg3×7SA588810816.124.43039.5332629809.1710.711.215 Y160M2-26874680.5412.6184100801273×7SA 47729313.052025.8282316.529805.76.56.611 Y160M1-26369630.80.6159100801273×7SA 475870131619.417151229803.7543.95.5 Y132S1-25859580.50.7134100801273×9SB 10013516727.737.546.360.85644.8298022262730 Y200L1-27579753.64.86.3225125801433×9SB8111714522532.540.245403329801416.718.622 Y180M-2707670345.2197125801433×9SB 73 100 128 20.3 27.7 35.5 32.528 22 29809.94 11 11.8 15 Y160M2-2 656965 3.6 4.4 165125 801434×9SB 147 200 236 40.8 55.5 65.5 58 51 41 2980 30.95 34.6 35.1 45 Y200L2-2 75 80.3 75 3.26.612.6 223150 1001704×9SB 132 184 220 36.6 51.1 61.1 49 42 34.5 2980 23.5 26.3 27.5 37 Y200L2-2 75 8075 5.6 9.6 210 150 1001704×9SB 26 168 19835 46.6 5543 37 292980 19.7 21.1 20.8 30 Y200L1-2 75 8075 4.4 6.6 198 150 1001704×9SB 100 152 18027.7 42.2 50 38.6 31.6 25.22980 15 16.6 16.5 22 Y180M-2 70 78.5 753.55.4 186 150 1001705×9SB 200 281360 55.5 7810059.655 422980 43.3 51.96 54.9 75 Y280M-2 75 8175 6 8.6 13.8 23 200 1252615×9SB 200 250 315 55.5 69.4 87.5 4843.5 32 298034.8 37 37.86 45 Y225M-2 758072.5 6 7.210.2 210 200 1252615×9SB 162230 280 4563.8 77.7 4237 28.5298026.4 30 3037 Y200L2-2 707772.5 5.2 6.68.4197200 1252614×11SC 14022027238.861.175.58876642980485863.275 Y280S-27078.5753.66.511.82701501002274×11SC1320424736.156.668.6746352.3298037.445.146.955 Y250M-27077.5753.45.68.82481501002274×11SC 126180230355063.8585037.4298028.432.533.545 Y225M-27075.5703.34.7 2291501002274×11SC 10416020428.844.456.64640322980202425.430 Y200L1-26572.57045.62031501002273×14D608510016.623.627.736.23429.314809.111.412.315 Y160L-46569651.82.53.8346125801813×14D 45759012.520.82531.62619.614806.457.92811 Y160M-46067602.23.8318125801813×14D 39607510.816.820.825.22217.214804.75.755.957.5 Y132M-456.562.5591.82.2286125801813×14D 38506810.513.818.8191711.214803.574.023.775.5 Y132S-45557.5551.62254125801814×14SD 11014917230.5041.1047.7037.83329148016.171818.8622 Y180L-47074721.834.83421501002544×14SD 10013015627.736.143.329.325.621148011.7312.7613.1215 Y160L-46871681.62.43.63181501002544×14SD6810013618.827.737.723.22014148078.258.6411 Y160M-46166601.62.62801501002544×14SD629010617.22529.41512.21014804.64.864.87.5 Y132M-45561.5601.41.7223150100254参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg4×14SDL 13820022838.355.563.338.63533148019.3423.826.630 Y200L-47580771.84.26.13561501002864×14SDL 12018522433.351.362.2343025.5148014.818.620.7430 Y200L-47581751.43.45.63301501002864×14SDL 12016819833.346.65525.524.621.5148011.11415.4518.5 Y180M-47580751.42.543051501002864×14SDL 10615017629.441.648.82421.51814808.8911.711.915 Y160L-4707572.51.2232791501002865×11SC 12816320035.545.355.523.62215.4148010.311.610.4815 Y160L-48084801.92.75.52792001252595×11SC 11015017530.541.648.61915.81314807.47.97.9411 Y160M-47781.5781.82.23.4542001252595×11SC8013014522.236.140.214.61210.214804.545.515.37.5 Y132M-47077762.22.12242001252596×11SC 17024829647.268.882.2242017.6148014.616.417.822 Y180L-4768279.51.62.44.72732001503046×11SC 11818824432.752.267.715.613.29.814807.18.68.911 Y160M-470.578.5731.82.42292001503046×11SC 11015016530.541.645.87.86.25.314803.73.73.65.5 Y132S-46368661.61.6179200150304参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg6×14SD 22233040261.691.6111.6413630148033384145 Y225M-47583.5801.83.15.23652001504546×14SD 1983003625583.3100.53429.525.5148024.42931.437 Y225S-47583802.53.63302001504546×14SD 18626234051.672.794.4282417148018.921.120.9830 Y200L-47581752.13.12992001504546×14SD 15222025242.261.170191614148011.212.612.815 Y160L-47075.5751.822542001505726×18SE 465525605129145.816858.55548.2148092.692.599.2110 Y315S-48085803.43.854602501505726×18SE 445500565123.6138.8157545143.6148081.882.783.9110 Y315S-48084803.23.64.44362501505726×18SE 450545 125151.4 42 32 1480 63.54 63.32 75 Y280S-4 8175 3.3 4.1 406250 1505726×18SE 310 410 485 86.1113.89 134.7 4035.2 29.2 1480 45 49.7 51.4 75 Y280S-4 75 7975 2.7 3 3.5 373 250 1505728×9SB 275 41449076.4 115 13615.212 101480 15.2 16.1 16.68 22 Y180L-4 75 8480 2.7 3.6 4.7 227 250 2004548×9SB 226 338 420 62.7 93.89 116.66 12.6 10.6 8.4 1480 11 13.9 12.8 15 Y160L-4 70 8175 2.9 3.6 210 250 2004548×9SB 220 300 365 55.65 83.3101.3 10.48.3 6.8 1480 8.7 9.35 9.65 11 Y160M-4 65 72.5 702.93 197 250 2004548×11SC 240 350 400 66.6 97.2111.1 23.821 19 1480 19.4 23.14 24.34 30 Y200L-4 80 86.5 85 3.44.26.2 279 250 2004428×11SC 225 310 372 62.586.1103.3 1917 14.41480 14.5 16.8 18.222 Y180-4 80 85.5 803.43.85249 250 2004428×14SD 495 614 137.5 170.5 36 29.5 1480 55.7 59.4 75 Y280S-5 8783 3.3 4.7 362250 2005448×14SD 340 448 540 94.4 124.4 150 31.3 29 24 1480 35.7 41.1 43 55 Y250M-4 81 8682 2 2.6 3.5 324 250 2005448×14SD 320 410 510 88.8113.8 141.6 2624 19.5 1480 28.3 31.9 33.8 45 Y225M-4 80 8480 1.9 2.5 3 299 250 2005448×14SD 285 390 440 79.1108.3 122.2 2320 17.5 1480 23.5 26.2 26.2 30 Y200L-476 81 80 1.8 2.4 2.6 279 250 2005448×18SE 630 820 1030 175 227.7 28662 55 431480 132.9 145.8 150.7 200 Y315L2-4 80 84.2 803.54.88.5450 300 2008078×18SE 560 750 905 155.5 208.3 251.4 54.5 48.5 40 1480 105.8 118.6 125.6 160 Y315L1-4 78.5 83.578.5 3.245.6 423300 2008078×18SE 495 660 840 137.5 183.3 233.3 49 44 36 1480 88 98 109.8 132 Y315M-4 75 80.5 75 33.55 398 300 2008078×18SE 426 600 750 118.3 166.6 208.3 43.5 38.5 32.2 1480 72 82.7 90 110 Y315S-4 70 7673 2.9 3.3 4.2 373300 2008078×23SF 400 545 600 111.1 151.4 166.6 115 110 102.4 1480 169 206.6 217 250 Y315M2-4 74 79772.1 2.3 2.9 560 250 2009538×23SF 360 510 600 100141.6 166.6 9990 80 1480 131 160 174 220 Y335M-4 Y315M2-4 (ip23) 74 7875 2.1 2.2 2.9 533 250 2009538×23SF 340 480 575 94.4133.3 159.7 8072 62.51480 100 127 132.2160 Y315M2-474 77.5 742.12.22.5483 250 200953型号Q H n 率Pa功率型号η汽蚀余量名义直径出口径m3/s L/s m r/min kw kw % m mm mm kg8×23SF 27042048075116.6133.3645649.514806885.487.4110 Y315S-46975742.12.12.24232502095310×11SC 410540640113.89150177.823.82218148033.237.639.145 Y225M-48086803.44628630025059410×11SC 380510580105.5141.6161.11916.213.8148024.626.427.237 Y225S-48085803.33.64.525430025059410×11SC 32046054088.9127.715015.6139.8148018.119.9819.2130 Y200L-47581.5753.4423630025059410×11SC 32038046588.9105.51299.58.56148011.811.710.815 Y160L-47075703.13.421130025059410×14SD 550785975152.7218270413729.2148076.791.996.9110 Y315S-48086803.44.87.336830025078010×14SD 515690855143191.6237.53229.224.21480566470.490 Y280M-48085.5803.145.532330025078010×14SD 480645750133.317920825.622.318.814804347.449.575 Y280S-477.582.577.53.13.84.429830025078010×14SD 415600690115.2166.6191.6221814.2148033.837.4635.5745 Y225M-473.578.5752.93.7427330025078010×18SE79510401275220.8288.835462.257.548.81480168.3191.3211.8250Y355M-5Y315M2-4(IP23)8085803.54.27.745735025096.310×18SE73593011702042583255551.343.51480137.6162.4173.2220Y355M-4Y315M2-4(IP23)8074.5803.53.85.643235025096310×18SE6908551080191.5237.530048.546401480113.9127.5147185 Y355M-48084803.53.64.640635025096310×18SE 570780960158.3216.6266.64340.536148088.9104.9117.6132 Y315M1-47582803.63.54381350250963。
双吸中开泵的工作原理
首先，让我们了解一下双吸泵和中开泵的概念。
双吸泵是指泵的进口部分有两个吸口，即双吸入口。
中开泵是指泵的吸入和排出口在泵的中心位置，即中间开口。
因此，双吸中开泵是同时具有双吸入口和中心开口的泵。
双吸中开泵的工作原理基本上遵循了一般的离心泵的工作原理。
离心泵是利用旋转叶轮的产生的离心力，将液体吸入并通过管道排出的设备。
双吸中开泵也是通过这种方式来运转的。
1. 吸入阶段：
当泵启动时，电机驱动泵轴旋转，泵轴上的叶轮也随之旋转。
液体从两个吸水口被吸入泵内，在叶轮的作用下，液体被加速并产生离心力。
2. 压送阶段：
液体在旋转叶轮的作用下，受到离心力的作用，向外扩散。
液体在泵壳内不断扩大，从而产生了压力。
液体被压送至泵的中心，然后通过中心开口排出。
3. 循环阶段：
液体经过排出口排出后，周而复始地循环运转，从而达到连续输送液体的目的。
双吸中开泵的设计使得其具有一些优点，比如具有较高的流量和较低的吸入压力。
双吸入口可以增加液体的吸入量，提高工作效率；中心开口设计可以减少管道阻力，节约能源。
此外，双吸中开泵还有较好的稳定性和可靠性，在工业生产中得到广泛应用。
总的来说，双吸中开泵的工作原理是基于离心力的作用机制，通过双吸入口和中心开口的设计实现连续输送液体的功能。
其优点包括高流量、低吸入压力、稳定性和可靠性等，适用于多种工业场合。
希望通过本文的介绍，读者可以更加深入了解双吸中开泵的工作原理及其应用价值。
150S78A 单级双吸离心泵150S78A150 ——泵进口直径为150mmS ——卧式单级双吸清水离心泵78 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）150S78A 144 40 62 2980 33.8 45 72 5.9工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
150S78 单级双吸离心泵150S78150 ——泵进口直径为150mmS ——卧式单级双吸清水离心泵78 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）150S78160 44.5 78 2980 45.3 55 75 5.9工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
150S78双吸中开泵
150S78双吸中开泵概述：
“S”系列型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
150S78双吸中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
150S78双吸中开泵型号说明：
250S14
250－双吸中开泵进口直径为250MM
S－单级双吸水平中开式离心泵
14-双吸中开泵设计点的扬程为14m
150S78双吸中开泵结构型式：
“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
150S78双吸中开泵旋转方向：
从电机端向泵看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
150S78双吸中开泵主要零件材质：
泵的过流部件材质均为铸铁。
150S78双吸中开泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。
63
64
65
66
67
68
69。
