SM型双吸中开泵使用说明书

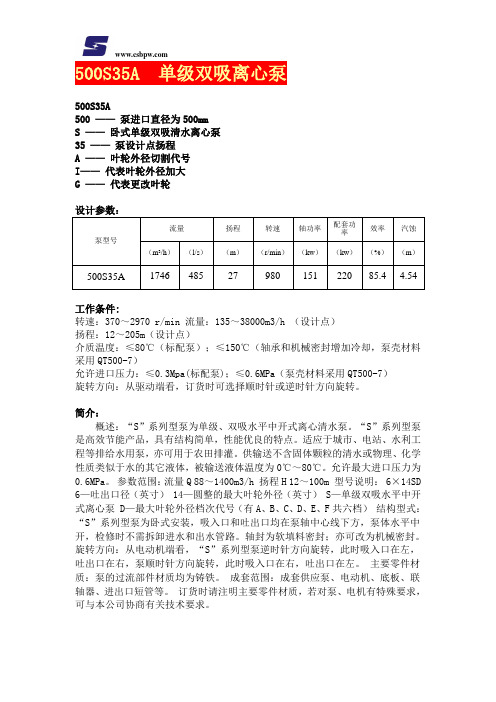

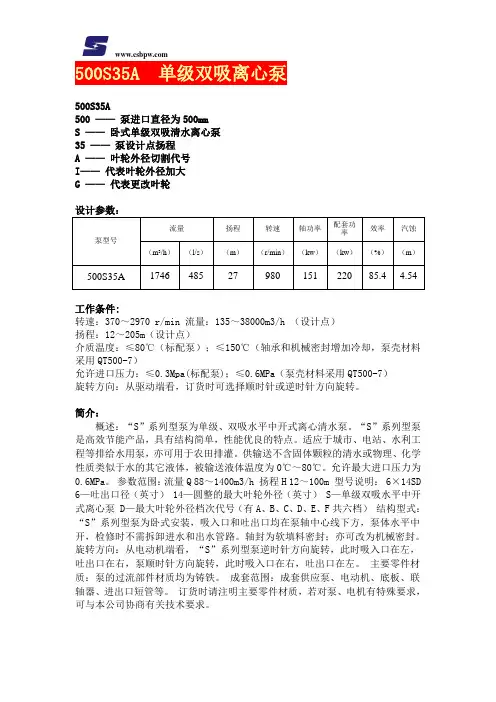

500S35A 单级双吸离心泵500S35A500 ——泵进口直径为500mmS ——卧式单级双吸清水离心泵35 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）500S35A 1746 485 27 980 151 220 85.4 4.54工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

SBS系列TYPE SBS轴向中开式标准双吸泵DOUBLE SUCTION CENTRIFUGAL PUMP OF TYPE SBS上海申宝泵业有限公司SHANGHAI SHENBAO INDUSTRIAL PUMP CO.，LTD.SBS 型泵广泛适用于自来水，灌溉，排水泵站，电站，市政工程供水系统，消防系统，船舶工业。

还可用于炼油工业，民用建筑给排水，暖通制冷，冶金，化工，制药等领域，用于输送水或物理化学性质类似于水的液体及弱腐蚀性的化学介质。

Type SBS standard axially split double suction pump is a world leading products with high efficiency and energy saving, awarded national patent (application No ZL 01 2 39077.1). The series pump is world leading in technology content and properties, and has unique vertical and horizontal construction, filling up the blank in domestic, and has proved accredited product by National industry quality suspension and test center.1．过流部件采用国际上最先进的水力模型设计，比国内同类产品的效率平均提高3-5％。

2．泵结构设计合理，轴承间距短，刚性好，运行平稳，振动小，噪音低。

3．具有立卧两种结构，卧式结构左右轴伸互换，应用更灵活。

4．结构紧凑，占地面积小，尤其立式泵结构，具有管道泵的特点，可减少占地面积30-60％。

5．整体密封体及增强型壳体设计，使动静密封更可靠。

S型单级双吸清水离心泵操作规程操作规程一、安全操作要求1. 操作人员必须具备相关的操作经验和技能，并严格按照操作规程进行操作。

2. 在操作过程中，必须戴上符合要求的防护用品，包括安全帽、工作服、防护手套等。

3. 在操作前，应检查泵机的各个部件是否正常，如有问题应及时报修。

4. 严禁使用有故障的泵机，以免发生意外事故。

5. 操作时应注意周围环境安全，如地面平整、没有杂物等。

6. 操作人员必须熟悉现场消防设施和应急处理措施。

二、操作步骤及注意事项1. 操作人员到达现场后，首先应检查电源线是否连接正常，是否有漏电现象。

2. 打开配电箱，合上总闸，然后打开泵房门。

3. 检查泵机的润滑系统是否正常，确认润滑油是否充足，并及时添加。

4. 打开进水阀门，调整进水阀门的大小，使其适应工作条件。

5. 打开进气阀，排除进泵室的空气，保证水泵的正常工作。

6. 操作人员应在负荷工况下启动除气泵，以清除泵机中的空气，并逐渐加大负荷。

7. 观察泵机的运行状态，包括转速、振动、温度等指标，如发现异常应停机检查。

8. 在泵机运行过程中，要随时观察水泵的进水和排水情况，如有异常应及时处理。

9. 泵机运行一段时间后，操作人员应定期检查泵机的润滑系统，及时清洁、更换润滑油。

10. 在停机后，应关闭进水和进气阀门，并及时清洗泵机表面的杂物，保持泵房的清洁。

11. 处理泵机故障或维修工作时，应按照相应的操作规程进行，并采取必要的安全措施。

三、故障处理及应急措施1. 如发现泵机有异常声音、振动较大等情况，应立即停机检查，确定故障原因。

2. 在停机检查时，严禁触碰泵机的旋转部件，以免发生伤害事故。

3. 如发生泵机不能正常启动、电力系统故障等情况，应及时报修，并采取相应的应急措施。

4. 发生泵机泄漏、冒烟、着火等危险情况时，应迅速切断电源，使用灭火器进行灭火，并向相关部门报警。

5. 在应急情况下，应疏散现场人员，尽量避免直接接触泵房内的危险物质。

中开双吸泵的执行标准中开双吸泵是一种常见的离心泵，广泛应用于工业领域中的供水、排水、给排水、冷却循环等各种场合。

该泵在设备选型、安装、调试和运行过程中都需要遵循一系列的执行标准，以确保泵的正常运行和安全性能。

以下将详细介绍中开双吸泵的执行标准。

一、设备选型标准：1.根据实际工况需求，选择合适的流量、扬程、额定转速等参数的中开双吸泵型号。

2.根据工况的压力、温度、介质等要求，选择合适的泵材质和封闭方式。

3.严格按照国家标准或相关行业标准进行泵的选型和配置，确保泵的性能和可靠性符合要求。

二、安装与调试标准：1.安装前，需仔细检查泵的零部件与附件，确保完好无损并符合要求。

2.安装时，应根据泵的安装图纸和说明书进行，确保泵的水平度、垂直度和基础牢固稳定。

3.安装好后，需进行静态调试，检测泵的轴心线与轴封的垂直度以及轴承温升等参数，确保泵的正常运行。

4.在调试过程中，需严格按照泵的运行规程和操作程序进行，避免人为操作错误或过程中的危险。

三、运行维护标准：1.运行中，需定期检查泵的各个部件、密封件和附件的工作状态，如有问题，及时进行维修或更换。

2.泵的润滑与冷却系统，需根据要求进行维护和保养，确保泵的充分润滑和正常冷却。

3.在运行中和停机维护时，需严格按照操作规程进行，确保人身安全和设备的正常运行。

4.定期进行振动、温度和压力等参数的监测，如有异常情况，需及时排除故障，并做好记录和统计。

5.定期清洗泵的水道和过滤器，确保泵的畅通无阻。

四、技术要求和性能标准：1.中开双吸泵应具备充足的扬程和流量范围，以满足不同工况条件下的需要。

2.泵的效率要求应与国家标准或相关行业标准相符合，以减少能源损失和经济支出。

3.泵的噪声和振动应符合国家相关标准或用户的技术要求，以保证工作环境的安静和设备的稳定运行。

4.泵的密封性能和寿命要求应与国家标准或相关行业标准相符合，以确保介质的无泄漏和设备的长寿命。

总结起来，中开双吸泵的执行标准主要包括设备选型、安装与调试、运行维护以及技术要求和性能标准等方面。

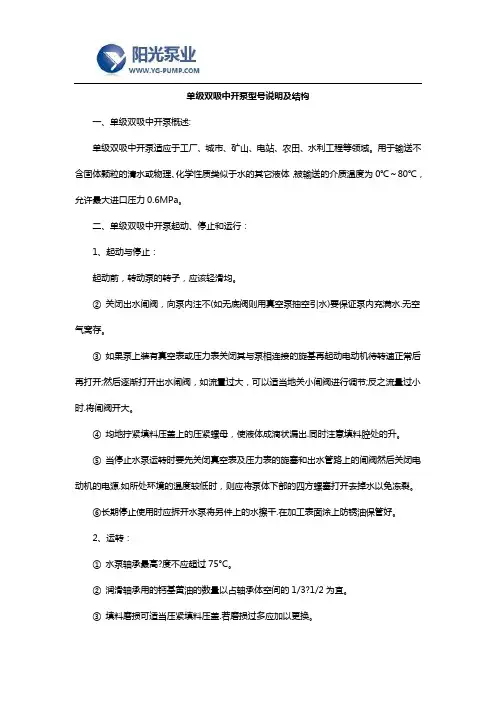

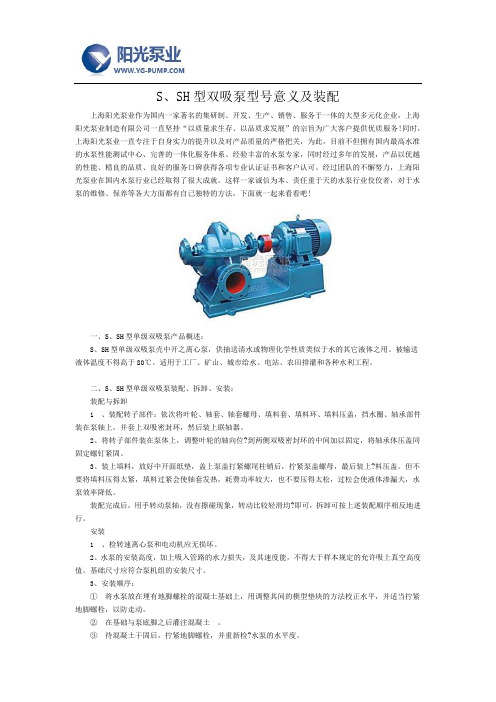

单级双吸中开泵型号说明及结构一、单级双吸中开泵概述:单级双吸中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。

二、单级双吸中开泵起动、停止和运行：1、起动与停止：起动前，转动泵的转子，应该轻滑均。

② 关闭出水闸阀，向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。

③ 如果泵上装有真空表或压力表关闭其与泵相连接的旋基再起动电动机待转速正常后再打开;然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。

④ 均地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的升。

⑤ 当停止水泵运转时要先关闭真空表及压力表的旋塞和出水管路上的闸阀然后关闭电动机的电源.如所处环境的温度较低时，则应将泵体下部的四方螺塞打开去掉水以免冻裂。

⑥长期停止使用时应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。

2、运转：① 水泵轴承最高?度不应超过75°C。

② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。

③ 填料磨损可适当压紧填料压盖.若磨损过多应加以更换。

④ 定期柁轴器部件.注意电机轴承温升。

⑤ 运转过程中.如发现?声或其他不正常的声音时，应立即停车.检?其原因.加以消除。

⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：Q1=(n1/n)Q H1=(n1/n)²H N1=(n1/n)³N三、单级双吸中开泵型号说明：10SA-6JA10-吸入口径被25除(即进口直径为250mm)S-单级双吸水平中开式离心泵6-比转数被10除化整的约数J-表示额定转速变化A-表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300-吸入口径300mmS-单级双吸水平中开式离心泵19-设计点扬程A-表示叶轮外径第一次变化，A、B、C……依次类推四、单级双吸中开泵结构型式：中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

20sa-22双吸泵显。

资料表明，去年变压器和电线电缆行业实现工业总产值在全电工行业的占比已达35.7%。

今年以来，形势依然乐观。

~5月，变压器产量已达33993.56万千伏安，并且增长速度在逐月加快。

从~2月的8.5【20sa-22双吸泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

【20sa-22双吸泵】型号意义：【20sa-22双吸泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【20sa-22双吸泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1．6MPa和2．OMPa。

为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。

对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。

磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。

S 型单级双吸离心泵使用操作规程一：设备简介S 型泵是单级双吸、卧式中开离心泵，供输送清水及物理化学性质类似于清水的液体。

液体最高温度不得高于80°，适合工厂、矿山、城市、电站的给排水，农田灌溉和各种水利工程。

S 型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等除轴的材料为优质碳素钢外，其余多为铸铁制成，根据用户需要也可按其他材料生产。

二：主要技术参数离心泵的效率国家已指定标准GB/T13007-91P 2:泵出口压力P 1:泵进口压力Z 2：出口压力表距基准的距离Z 1V 2：出口流速V 1：进口流速(Q/S 1)装置汽蚀余量是由吸入装置提供的,在泵进口处单位重量液体具有的超过汽化压力水头的富余能量,单位(m),其值随流量变化而变化。

水泵不发生汽蚀的条件是: NPSHa > NPSHr主要参数包括：三：工作原理离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，叶轮经过静平衡检验用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有少量剩余的轴向力则由轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体谅端的轴承体内，用黄油润滑，双吸密封环用以减少水泵叶轮处泄漏量。

水泵通过弹性连轴与电动机直接传动。

（如果必须采用橡胶带传动时，应另设支架）轴封有“机械密封”和“软填料密封”，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间装有水密封环，水泵工作时少量高压水通过盖泵中开面上的凹形槽流入填料肛，起水封作用。
