150S78A单级双吸中开离心清水泵_长沙三昌泵业

150S78A单级双吸中开离心清水泵_长沙三昌泵业

150S78A单级双吸中开离心清水泵-长沙三昌泵业概 述150S78A单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

150S78A单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。

150S78A单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

150S78A单级双吸中开离心清水泵结构说明150S78A单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

150S78A单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据需要也可装机密封）。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

150S78A单级双吸中开离心清水泵材质说明150S78A单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

离心泵的工作原理与基本构造.pptx

离心泵的工作原理与基本构造.pptx

(4)
HT H1 H2
水泵的扬程由两部分能量组成，一部分为势扬程 (H1)，另一部分为动扬程(H2)，它在流出叶轮时， 以比动能的形式出现。
第34页/共105页
• 基本方程式的修正
假定1 假定2
基本满足。 HT
“反旋现象”。
'
HT 1 p
假定3
有水
力
损H耗
h
H
T
'
h
H 1
T
p
ηh——水力效率; p——修正系数。
第24页/共105页
• 6允许吸上真空高度(Hs)及气蚀余量(Hsv) 允许吸上真空高度(Hs)——指水泵在标准状况下
(即水温为20℃、表面压力为一个标推大气压)运转 时，水泵所允许的最大的吸上真空高度 (即水泵吸 入口的最大真空度)。单位为mH20。水泵厂一般常 用Hs来反映离心泵的吸水性能。
气蚀余量(Hsv)——指水泵进口处，单位重量液体 所具有超过饱和蒸气压力的富裕能量。水泵厂一般 常用气蚀余量来反映轴流泵、锅炉给水泵等的吸水 性能。单位为mH20 。气蚀余量在水泵样本中也有 以Δh来表示的。
第31页/共105页
C
α2
1、对轮心取矩
QC2 cos2 R2 C1 cos1 R1 M
2、叶轮对流体所作功率
NT M Qu2C2 cos2 u1C1 cos1
NT QHT
3、理论扬程
HT
u2C2
cos 2
u1C1 cos1
HT
1 g
u2C2u u1C1u
第32页/共105页
第44页/共105页
• 理论特性曲线的定性分析
HT
u2C2u g
HT

双叶轮自吸泵工作原理

双叶轮自吸泵工作原理

双叶轮自吸泵工作原理

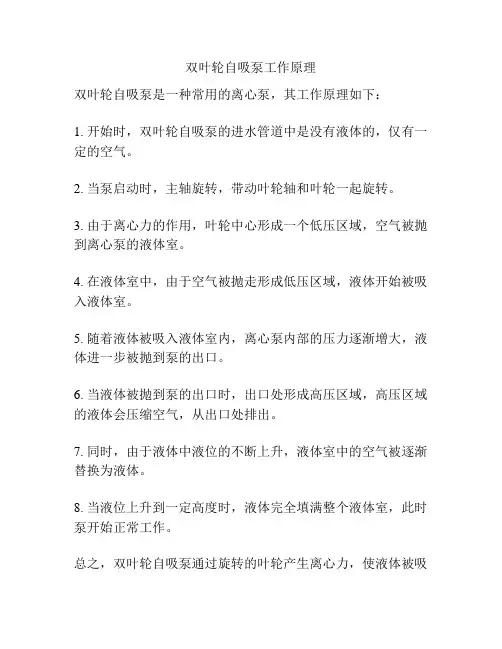

双叶轮自吸泵是一种常用的离心泵，其工作原理如下：
1. 开始时，双叶轮自吸泵的进水管道中是没有液体的，仅有一定的空气。

2. 当泵启动时，主轴旋转，带动叶轮轴和叶轮一起旋转。

3. 由于离心力的作用，叶轮中心形成一个低压区域，空气被抛到离心泵的液体室。

4. 在液体室中，由于空气被抛走形成低压区域，液体开始被吸入液体室。

5. 随着液体被吸入液体室内，离心泵内部的压力逐渐增大，液体进一步被抛到泵的出口。

6. 当液体被抛到泵的出口时，出口处形成高压区域，高压区域的液体会压缩空气，从出口处排出。

7. 同时，由于液体中液位的不断上升，液体室中的空气被逐渐替换为液体。

8. 当液位上升到一定高度时，液体完全填满整个液体室，此时泵开始正常工作。

总之，双叶轮自吸泵通过旋转的叶轮产生离心力，使液体被吸
入液体室，并通过压缩排气的方式将液体输送出去。

整个过程中，离心泵不需要外部水源或其他辅助设备，可以自动实现自吸。

8SA-7中开泵,循环泵

8SA-7中开泵,循环泵

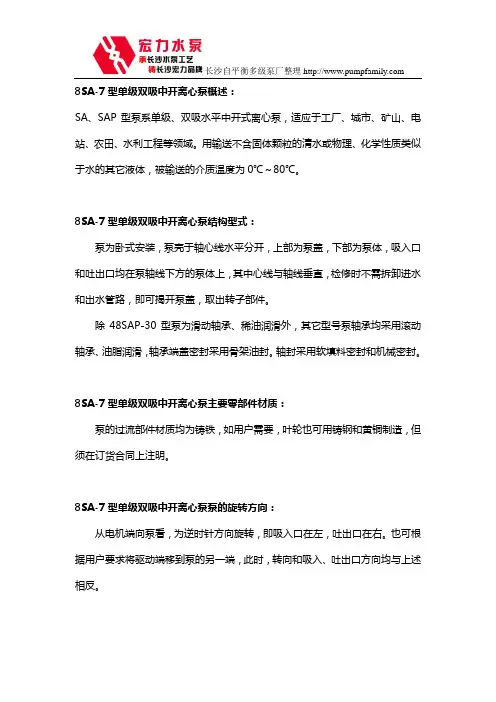

8SA-7型单级双吸中开离心泵概述：
SA、SAP型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。

8SA-7型单级双吸中开离心泵结构型式：
泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

除48SAP-30型泵为滑动轴承、稀油润滑外，其它型号泵轴承均采用滚动轴承、油脂润滑，轴承端盖密封采用骨架油封。

轴封采用软填料密封和机械密封。

8SA-7型单级双吸中开离心泵主要零部件材质：
泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

8SA-7型单级双吸中开离心泵泵的旋转方向：
从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

SAP型单级双吸中开离心泵成套范围：
成套供应泵、电机、联轴器。

SA、SAP型单级双吸中开离心泵性能范围：
流量90—11855m³/h
扬程13—125m
所有泵均可根据用户使用要求调整其运行参数。

SAP型单级双吸中开离心泵型号说明：
例：10SAP-6JA
10——吸入口径被25除（即吸入口径为250mm）SAP——单级双吸水平中开式离心泵
J——表示额定转速变化
6——比转数被10除化整的约数
A——表示叶轮外径第一次变化，A、B、C……依次类推。

离心泵的结构、工作原理

离心泵的结构、工作原理

2按叶轮数目分：


（1）单级离心泵 泵中只有一个叶轮，单级离心泵是一 种应用广泛的泵。由于液体在泵内只有一次增能，所 以扬程较低。如图1—2所示为单级单吸离心泵。 （2）多级离心泵 具有两个或两个以上叶轮的离心泵称 为多级离心泵。级数越多压力越高。图1—4所示为一 台分段式离心水泵，这种泵的叶轮一般为单吸式。
多级离心泵 结构图
3、 按离心泵扬程分：
（1）、低压泵：扬程≤20m； （2）、中压泵 ：扬程≥ 20-100m； （3）、高压泵：扬程≥100m ；
4、按泵的用途和输送液体性质分类：
泵可分为：
（1）清水泵； （2）泥浆泵； （3）酸泵； （4）碱泵； （5）油泵； （6）砂泵； （7）低温泵； （8）高温泵； （9）屏蔽泵等。
(2) IS型泵仍是单级单吸 悬臂式离心泵
图l—6所示为IS型泵的结构
IS型泵仍是单级单吸悬臂式离心泵 特点


但它是按国际标准规定的性能和尺寸设计的，是 一种节能新产品，目前已替代B型泵。IS型泵用于输 送清水和性质与水相似的液体，温度不超过80℃，流 量范围为6．3—400m3／h，扬程范围为5—125m， 转速为2900r／min或1450r／min。 图l—6所示为IS型泵的结构。它为后开门结构，主要 由泵壳、泵盖、叶轮、轴、密封环、轴套及泵体等组 成。泵通过加长弹性联轴器与电动机相连接，自进口 方向看叶轮逆时针旋转。与B型泵比较，IS型泵的效 率和吸程有较大提高，噪声低、振动小。拆下加长联 轴器的中间连接件，即可取下泵的转子，故检修方便。
（3）、单级双吸式离心泵

如图1-3所示
图1—3为卧式S型单级双吸离心泵结构。这种泵实际上相当于 两个B型泵叶轮组合而成，液体从叶轮左、右两侧进入叶轮，流量大。 转子为两端支承，泵壳为水平剖分的蜗壳形。两个呈半螺旋形的吸 液室与泵壳一起为中开式结构，共用一根吸液管，吸、排液管均布 在下半个泵壳的两侧，检查泵时，不必拆动与泵相连接的管路。由 于泵壳和吸液室均为蜗壳形，为了在灌泵时能将泵内气体排出，在 泵壳和吸液室的最高点处分别开有螺孔，灌泵完毕用螺栓封住。泵 的轴封装置多采用填料密封，填料函中设置水封圈，用细管将压液 室内的液体引入其中以冷却并润滑填料。轴向力自身平衡，不必设 置轴向力平衡装置。在相同流量下双吸泵比单吸泵的抗汽蚀性能要 好。

SOW系列单级双吸泵型号结构特点及技术参数

SOW系列单级双吸泵型号结构特点及技术参数

SOW系列单级双吸泵型号结构特点及技术参数OW系列单级双吸离心泵，该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。

现在就来介绍下SOW系列单级双吸泵结构特点及技术参数。

一、SOW系列单级双吸离心泵结构特点1、根据泵壳承受的最大压力，泵体和泵盖材质采用灰口铸铁(1.6Mpa)。

2、采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。

3、配备恒定油位的油杯，也可用稀油润滑。

4、选用进口(SKF、NSK、NTN)高质量轴承，运行平稳，澡音低，使用寿命长。

5、泵体、泵盖、叶轮经精密铸造，结构紧凑、稳定性好，过流表面光滑提高了泵的抗汽蚀性能和效率。

二、SOW系列单级双吸离心泵技术参数出口直径：DN=80~500mm；流量：50~4200m3/h(额定点)；扬程：H=7.6~160m(额定点)；许用工作压力：2.5Mpa;许用实验压力：3.75Mpa；温度：≤105℃；介质：清水或物理化学性质类似于清水的其他液体(固体颗粒≤80mg/L)。

双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。

这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。

双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍;泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称，没有轴向力，运行较平稳。

在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。

南水北调中线惠南庄泵站也采用了双吸泵进行供水。

双吸泵效率下降的原因1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增加。

水力效率降低。

2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。

深度简析离心泵的内部结构图以及性能特点

深度简析离心泵的内部结构图以及性能特点

● 轴封：采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便 快捷。
● 整机使用寿命长：轴为全封结构，确保了不与介质接触，不锈蚀，使用寿 命长。
● 工作条件：
● 流量范围：6.3～500m³/h 扬程范围：50～680 m
● 介质温度：＜+105℃
转速：1480～2950r/min
深度简析离心泵的内部结 构图以及性能特点
小艾编辑
导读：
泵是输送液体或使液体增压的机械，也是化工厂 最常见的一种化工设备。只有透彻了解每种泵的 内部构造及主要性能才能在面对泵的选型时做出 更好的判断。今天，小编为大家介绍34种泵的结 构图，让大家对每种泵有更多的了解！
S型单级双吸中开泵
S型单级双吸水平中开式离心泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部 零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
DG型多级泵
● DG型泵系卧式单吸多级分段式离心泵。该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿 命长、安装维修方便等特点。
● 供输送清水或物理化学性质类似于水的其它液体，也可以通过改变泵过流部件材质、密封形式和增加冷却 系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品特点
● 效率高、安装维修方便：采用高效节能的水力模型。该系列泵具有效率高、 性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
提高。 ● 维修方便：更换密封、轴承、简易方便。 ● 占地更省：卧式单级离心泵是水平吸入，垂直吐出，立式单级离心泵是出口可向左、向
右两个方向，便管道布置安装，节省空间。 ● 工作条件： ● 转速：2900r/min或1450r/min吸入口直径：50～200mm ● 流量：6.3～400m³/扬程：5～125m

离心泵的结构知识

离心泵的结构知识

恒位油杯原理 下图为恒位油杯正常工作状 态，理论设计上工作油位点 和设计油位是相同的，恒位 油杯内初始油量一般保持在 整个油杯的2/3处。恒位油 杯内液面高于轴承箱体内液 面并能保持一定高度的液位， 是由于连通器的原理，油杯 内气体压力小于外界大气压 力。
七、离心泵的主要零部件


恒位油杯原理 右图为恒位油杯补油状态图。 当轴承箱体内的润滑油由于各 种原因而损耗后，箱体内油位 下降，由于连通器原理，恒位 油杯斜面处的油位降低到工作 油位点以下，导致恒位油杯内 油液的压力平衡被破坏，润滑 油从恒位油杯内流出并进入轴 承箱体，外界气体在大气压力 作用下通过斜面的上端进入恒 位油杯，直到润滑油液面恢复 到工作油位点时，补油结束。
1、泵座 泵座上有与底板或基础固定用的法兰孔。在泵 壳的底部设有放水螺孔。 2、轴承箱 轴承的作用是对泵轴进行支撑，实质是能够 承担径向载荷。也可以理解为它是用来固定轴 的，使轴只能实现转动，而控制其轴向和径向 的移动。 轴承箱则用来固定轴承，同时作为装载轴承 润滑油的容器。
七、离ቤተ መጻሕፍቲ ባይዱ泵的主要零部件
泵轴轴承润滑 离心泵大部分采用滚动轴承，而滚动轴承的元件(滚 动体、内外圈滚道及保持器)之间并非都是纯滚动的。 由于在外负荷作用下零件产生弹性变形，除个别点外， 接触面上均有相对滑动。滚动轴承各元件接触面积小， 单位面积压力往往很大，如果润滑不良，元件很容易 胶合，或因摩擦升温过高，引起滚动体回火，使轴承 失效，所以轴承时刻都要处于油膜的涂覆之中。 在油槽润滑中，轴承部分浸在油中，油浸润高度以没 过轴承底的50％为宜。如果超过50％，过量的油涡流 会使油温上升，油温升高会加速润滑荆的氧化，从而 降低润滑性能；如果低于50％，则油对轴承的冲洗作 用降低，润滑效果不好。

250S39单级双吸中开离心清水泵_长沙三昌泵业

250S39单级双吸中开离心清水泵_长沙三昌泵业

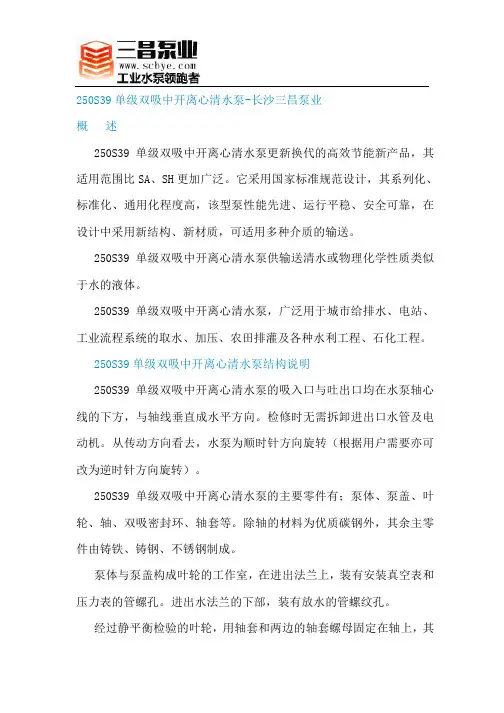

250S39单级双吸中开离心清水泵-长沙三昌泵业概 述250S39单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

250S39单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。

250S39单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

250S39单级双吸中开离心清水泵结构说明250S39单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

250S39单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据需要也可装机密封）。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

250S39单级双吸中开离心清水泵材质说明250S39单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

离心泵的结构

离心泵的结构

第二节离心泵的结构任何离心泵均由吸入机构、导流机构、过流、密封、平衡、支承及辅助机构等部件组成。

其中吸机构和导流机构组成泵壳部分；过流部件的轴、叶轮、轴套以及其它大部分套装轴上的零件组成了泵的转子部分，另外平衡轴向力的机构和机械密封组件等也装在轴上。

一、泵壳1.泵壳的作用1）将液体均匀地导入叶轮，并收集从叶轮高速流出的液体，送入下一叶轮或导向出口。

2）实现能量的转换，变动能为压力能。

2.泵壳的形式（1）蜗形泵壳通过螺线形流道（如图1-11）使液流平缓地降低流速，以使大部分动能转为压能，同时起导向作用。

（2）有导轮的分段泵壳用于分段式多级泵。

液流通过靠近叶轮外缘的导轮（如图1-12）改变流向。

导轮的流道入口应尽量保持使液流方向与叶轮甩出方向一致，以避免因冲击而引起的能量损失，但工况改变时，有时还是不可避免的。

液体流经导轮同样起降速增压和导向作用。

（3）两种泵壳特点的比较蜗形泵一般多用于单级泵及水平中开式的多级泵；而具有导轮的分段泵壳则都在多级泵。

两种泵壳特点比较见表1-3。

泵壳的材质取决于输送介质的温度、压力和介质的腐蚀性。

表1-3 两种泵壳特点比较二、转子部分转子是一组合部件。

它由轴、叶轮、轴套等组成，是产生离心力和能量的旋转主体。

密封部件、平衡装置等也都套装在轴上，是离心泵的关键部分。

1.叶轮叶轮是离心泵的主要零件。

叶轮主要由轮盖、叶片、轮毂等组成（图1-13）。

在前后轮盖与叶片之间形成流道，叶轮在轴的带动下旋转，产生离心力，液体由叶轮中心轴进入，由外缘排出，完成液体的吸入与排出。

叶轮的形式按进水方式可分为单吸和又吸两种。

2.转轴转轴的作用是传递原动机的动力及带动叶轮旋转，并支承轴上各零部件的重量。

3.轴套轴套套装在轴上，一般是圆柱形。

轴套有两种：一种是装在叶轮与叶轮之间，主要起固定叶轮的作用；另一种是装有轴两头密封处，防止轴磨损，起保护轴的作用。

4.轴与叶轮的装配方法轴与叶轮的装配方法有两种：一是悬臂式，把叶轮固定在轴的一端，并通过键或叶轮与轴的螺纹连接来传递扭矩。

12sh-19双吸泵

12sh-19双吸泵

12sh-19双吸泵通阀门执行开启动作，减少供回水管之间的压差；当供回水管之间压差低于压差开关的低限设定点时，压差开关低限输出的NO与C端闭合，使浮点控制的电动旁通阀执行关闭动作。

当供回水管之间的压差介于压差开关高限和低限设定点之间时，浮点控制的电动旁通阀不动作，维持恒定的流量从而保持了压差的恒定。

双设定点压差开关可以是一个浮点压差旁通控制器，通过调整压差开关的高低限设定点，可以调整浮动带，大大优于以往的压差控制器的开关量控制方法。

4结束语在模块机组上每个模块上使用压差开关或主模块使用压差开关，都得到了很好的效果，尤其在模块增减时造成的主水管的流速变化及水管路有少量空气时，压差开关工作非常稳定，不会出现类似靶流开关的漂浮情况，经反复的测试动作和复位流量均有明确的流量值，具有比靶流更优异的性能。

?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、一、产品概述：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

二、型号意义：S、SH型中开式单级双吸离心泵性能范围：泵进口直径DN:100∽1400mm流量Q:最高1800m3/h扬程H:最高135m工作压力P:最高2.5MPa工作温度T:最高135°CS、SH型中开式单级双吸离心泵产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

离心泵的工作原理 离心泵工作原理

离心泵的工作原理 离心泵工作原理

离心泵的工作原理离心泵工作原理离心泵的基本构造是由六部分构成的，分别是：叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到紧要作用，叶轮在装配前要通过静平衡试验。

叶轮上的内外表面要求光滑，以削减水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的紧要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承离心泵结构使用的是透亮油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂*，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并适时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了加添回流阻力削减内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函紧要由填料，水封环，填料筒，填料压盖，水封管构成。

填料函的作用紧要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

单级双吸式离心泵的结构是怎样的呢？单级双吸式离心泵紧要适用于自来水厂、空调循环用水、建筑供水、浇灌、排水泵站、电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

离心泵的基础知识(定义,原理,分类).doc

离心泵的基础知识(定义,原理,分类).doc

一、离心泵的概述离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将水甩出,从而达到输送的冃的。

离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。

二、离心泵的工作原理驱动机通过泵轴带动叶轮旋转产生离心力，在离心力作用下,液体沿叶片流道被电向叶轮出口，液体经蜗壳收集送入排出管。

液体从叶轮获得能量，使压力能和速度能均增加，并依靠此能量将液体输送到工作地点。

在液体被电向叶轮出口的同时，叶轮入口中心处形成了低压, 在吸液罐和叶轮中心处的液体Z间就产生了压差，吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

离心泵的工作原理是:离心泵之所以能把水送岀去是山于离心力的作用。

水泵在工作前, 泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水快速旋转，旋转着的水在离心力的作用下从叶伦屮飞去，泵内的水被抛出示，叶伦的屮心部分形成真空区域。

水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是「离心泵启动前一定要向泵壳内充满水以后，方可启动, 否则泵体将不能完成吸液，造成泵体发热，震动，不出水，产生“空转”，对水泵造成损坏（简称“气缚”）造成设备事故。

离心泵的种类很多，分类方法常见的有以下几种方式1按叶伦吸入方式分：单吸式离心泵双吸式离心泵。

2按叶轮数目分：单级离心泵多级离心泵。

3按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵。

4按工作压力分：低压离心泵屮压离心泵高压离心泵边立式离心泵。

叶轮安装在泵売2内，并紧固在泵轴3上，泵轴由电机直接带动。

泵売屮央有一液体吸入4与吸入管5连接。

液体经底阀6和吸入管进入泵内。

泵壳上的液体排出口8与排出管9 连接。

在离心泵启动前，泵壳内灌满被输送的液体；启动后，叶轮由轴带动高速转动，叶片间的液体也必须随看转动。

在离心力的作用下，液体从叶轮屮心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。

离心泵ppt课件

离心泵ppt课件
第二章 离心泵
2.1概 述
离心泵是一种典型的叶轮式泵，它在国民经济 中应用很广。在石油矿场上，离心泵主要用于油田 注水，采油，油品输送，钻井泵灌注和供排水等。
1
2
2.1.1离心泵的工作原理
图2-1为离心泵的结构示意图，
3
4
离心泵开始工作后，
发动机经泵轴带动叶轮1
旋转，充满叶轮的液体
受到叶轮上许多弯曲的
7
8
泵的蜗壳则是收集从叶轮甩出的液体并引向排 出口处的扩散管。扩散管过流面积是逐渐增大的， 它起着降低液流速度，使流体的部分速度能转变为 压力能的作用。在有些泵上叶轮外缘装有导叶，其 作用也是导流和转换能量。
9
离心泵必须与吸入管汇和排出管汇等共同组成
如图2－2所示的装置才能正常工作，
10
吸入管的下 部装有滤网和底 阀1对液体起过 滤作用，并防止 管中液体倒流入 吸入池。
在单级离心泵中，设液体进入叶轮前的压力 为P1，出叶轮后的压力为P2，则叶轮两侧所承受 的作用力近似地如图2－6所示，
36
这时一级叶轮所受到的轴向力为：
37
对于单吸多级泵，每级叶轮都产生轴向 力，泵轴承受的轴向力可高达数万牛顿，这 种力使叶轮沿轴线向吸入口一侧窜动，引起 零件磨损，所以要采取措施予以平衡。
体依次通过各个叶轮，如图2。3所示， 它的总压 头是各级叶轮压头之和。
14
15
Байду номын сангаас
1)单吸泵 叶轮只有一个吸入口(图2－1)
16
2)双吸泵 叶轮从两侧吸入(图2.4)；
17
18
19
20
按泵壳能量转换部分的结构分：
1)蜗壳泵 泵壳作成截面逐渐扩大的蜗壳形

离心泵工作原理与结构形式

离心泵工作原理与结构形式

离心泵工作原理与结构形式一、工作原理工作原理离心泵结构示意2－1－11—吸入室；2—叶轮；3—轴；4—轴封；5—蜗室；6—压出室被送液体经吸入室进入泵内,并充满泵腔,原动机驱动轴带动叶轮旋转,叶轮的叶片带动被送液体与叶轮一起旋转,在离心力的作用下,被送液体由叶轮中心向叶轮边缘流动,其速度(动能)逐渐增大,在流出叶轮的瞬间其速度最大,然后进入蜗室,被送液体速度逐步降低,将大部分动能转换为压力能,再经压出管进一步降低速度,被送液体的压力继续升高,达到需要的压力后将液体压入泵的排出管路。

当液体由叶轮中心流向叶轮边缘后,叶轮中心呈现低压状态,泵外的液体在泵外与叶轮中心部分的压差作用下进入泵内,再由叶轮中心流向液轮边缘。

如此叶轮连续旋转,泵连续地吸入和压出被送液体,完成对液体输送。

只有在泵腔内充满液体时,液体从叶轮中心流向边缘后,在叶轮中心部分才能形成低压区,泵才正常和连续地输送液体。

为此离心泵启动前,必须将泵内充满液体,排净空气，称作灌泵。

二、结构（一）主要结构型式1.卧式单级单吸离心泵卧式单级单吸离心泵在炼油化工生产装置中应用的数量最多,一般用于炼油化工生产的进料泵、回流泵、循环泵和产品泵等。

2.卧式单级双吸离心泵在炼油化工生产中常用作回流泵、塔底泵及冷却塔水泵等。

图2-1-2卧式单级单吸离心泵图2-1-3 卧式单级双吸离心泵1—支撑；2—泵轴；3—托架；4—轴封；5—泵盖；6—叶轮；7—泵壳3.卧式多级离心泵在炼油化工生产中主要用于锅炉和废热锅炉给水泵,高压液氨输送泵, 高压甲铵泵和铜氨液泵等。

4.立式离心泵立式离心泵其安装基础的顶面为 NPSH 计算准面,故可得到较大的NPSHA值,有利于防止汽蚀。

炼油化工生产中,立式离心泵主要用于输送液氨、液态烃( 甲烷、乙烷、乙烯、丙烯等 ),以及液氧、液氮等物料的产品泵、给料泵、塔底泵和回流泵等。

图2-1-4 分段式多级离心泵图2-1-5水平剖分式多级离心泵图2-1-6 筒式多级离心泵5.液下泵液下泵属于立式离心泵的一种(见图2-1-8)。

离心泵基本知识ppt课件.ppt

离心泵基本知识ppt课件.ppt

篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
泵的汽蚀
当泵内液体压力低于或等于该温度下的饱和蒸汽压 时，液体发生汽化，产生气泡，这些气泡随液体流 到较高压力处受压迅速凝结，周围液体快速集中， 产生水力冲击。由于水力冲击，产生很高的局部压 力，连续打击在叶片表面上，这种高速、高压和高 频的水力冲击，使叶片表面产生疲劳而剥蚀成麻点、 蜂窝。这种气化和凝结产生的冲击、剥蚀、振动和 性能下降的现象称为汽蚀现象。汽蚀发展严重时， 泵内液体的连续性流动遭到破坏，产生空洞部分， 液流间断，振动噪音加剧，最后导致泵抽空断流。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
（OH1/OH2）悬臂式离心泵
介质需保温时可用 壳体保温夹套结构
根据介质温度可 采用密封箱体保 温结构
根据介质温度 情况轴承支架 分无冷、风冷 及水冷结构
根据介质含固量可 选择开式叶轮结构
（VS4）液下泵剖面图
V型环密封或填料 密封+脂润滑滚动 轴承+联轴器
机械密封+油润 滑滚动轴承+加 长联轴节
转子部件多点支 撑，导轴承可外 冲洗或自冲洗
连接螺柱+接轴键+ 接轴套型式的接轴 方式，用于常温
单级单吸叶轮， 并有多种叶轮形 式可供选择
液下紧凑型结构 用于高温和空间 有限的场合
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
两级大型高温流程泵（BB2型）结构示意图 特征：两端支承、径向剖分、两级、双吸

黄冈XS、XSL、XSR型单级中开泵介绍,黄冈中开双吸泵介绍(山水泵业)

黄冈XS、XSL、XSR型单级中开泵介绍,黄冈中开双吸泵介绍(山水泵业)

黄冈市中开泵，黄冈市双吸泵，黄冈市中开泵报价，黄冈市双吸泵价格，黄冈市S 型中开泵报价，黄冈市XS型双吸泵价格，黄冈市SAP型单级双吸离心泵，黄冈市SA 型单级双吸离心泵价格黄冈市双吸离心泵报价，黄冈市双吸离心泵价格。

XS、XSL、XSR型泵系单级双吸中开泵，为新一代高效节能离心泵，供输送不含固体颗粒物的清水、化学质类似于水的其它液体，XS、XSL型泵所输送介质最高温度不得超过80度，XSR型泵输送介质温度高达200度，XS、XSL、XSR型泵广泛适用于工厂、城市、矿山、电站、农田、水利工程等领域的给排水用泵。

1.泵型号意义XS250—450A-L(R)-JXS—新型中开泵250：水泵出口直径（mm）450：标准泵叶轮直径（mm）A: 泵叶轮直径的改变（最大直径时不表示）L: 立式安装R：热水型J: 泵降速（保持原来转速时不表示）2.主要性能参数范围泵出口直径DN: 80-900流量Q： 22~16236 m3/s扬程H： 7~300m工作温度T： -20℃-200℃固体颗粒≤80mg/L工作许用压力≤5Mpa3.泵结构特点1) 水泵两端支撑间距短，泵运行稳定，振动噪声小，并可适当升速运行，使水泵适应范围更广。

2) 进出口在同一直线上，使管线布置简单方便、美观。

3）同一转子可反向运行，降低了水锤引起水泵损坏的风险。

4）独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。

5) 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。

6）水泵外型应用工业化设计，线条清晰，符合现代审美观。

7）选用优异的水利模型，使泵的效率比同类型泵高1-2%，大大降低了泵的运行成本。

8）必需气蚀余量降低1-2米，从而降低土建投资，延长了使用寿命。

9）轴承、零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。

化工原理—离心泵

化工原理—离心泵
流体输送机械
11
二、离心泵的主要性能参数和特性曲线： 离心泵性能参数 流量qv： L/S 或 m3/h; 与泵的结构，尺寸(主要为叶轮直 径和宽度)及转速等有关。 压头 H （扬程）：[J/N]=[m] 与泵的结构(如叶片的弯曲 情况，叶轮直径等)、转速及流量等因素有关。
流体输送机械
12
功率 轴功率P：电机传给泵轴的功率， W、kW 有效功率Pe：液体从叶轮获得的能量, W、kW Ne=HQρg= HQρ /102 [KW] 效率η η=(Pe/P)×100%<1 容积损失 机械损失 水力损失 离心泵的效率与泵的类型、尺寸，制造精密程度、液体的 流量和性质等有关。一般小型离心泵的效率为50～70％， 大型泵可高达90％。
流体输送机械
4
一、离心泵的结构和工作原理 1、结构： 主要由叶轮和泵壳构成。
1－平衡孔 2－后盖板
流体输送机械
5
流体输送机械
6
叶轮的结构及工作特点：叶片的弯曲方向及作用（图）；
流体输送机械
7
流体输送机械
8
泵壳的形状及工作特点： 螺壳形状、不同能量形式的转化（图）。
流体输送机械
9
流体输送机械
泵的安装高度轴心距离池液面的垂直落差1021012????fghguhgpgp流体输送机械23?汽蚀余量法gpgugphva?2211有效汽蚀余量ha100max????frvghhgpph必需汽蚀余量hrha不汽蚀离心泵的最大安装高度允许汽蚀余量hhr03离心泵的最大允许安装高度100????fvghhgpph允许流体输送机械24h允跟流量有关在计算h允时必须按使用过程中可能达到的最大流量进行计算
A、查性能表或特性曲线，要求流量和压头与管路所需相适 B、若生产中流量有变动，以最大流量为准来查找，H也应以最大流量对应 值查找。 C、若H和Q与所需要不符，则应在邻近型号中找H和Q都稍大一点的。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

双吸中开离心泵结构特点及工作原理单级双吸离心泵工作原理简单的用白话文说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。

S/SH型泵是单级、双吸、泵壳水平中开式离心泵。

供输送清水及物理化学性质类似于水的液体，介质温度80℃,若连端轴承通以冷却水，介质温度可达130℃，改变叶轮、密封、轴封的材料，可以汲送含有泥沙的浑水，泵的轴承一般采用软填料，如有特殊订货要求，也可装机械密封。

该泵适合用于工厂、矿山、城市、电站的给排水,农田排涝灌溉和大型水利工程。

SH/S/SA双吸中开离心泵故障及排除方法：故障原因消除方法1、泵不吸水，压力表及真空表指针剧烈跳动1、注水不够多；2、管路或仪表漏气。

1、再往泵内注水；2、拧紧堵塞漏气处。

2、泵不吸水，真空表显示高度真空。

1、底阀没打开或已淤塞；2、吸水管路阻力太大；3、吸水高度太高。

1、校正或列换底阀；2、清洗或更换吸水管路；3、降低吸水高度。

3、泵不出水，压力表显示有1、出水管路阻力太大；1、检查或缩短出水管路；压力。

2、旋转方向不对；3、叶轮堵塞；4、转速不够。

2、纠正电动机旋转方向；3、清洗叶轮；4、提高转速。

4、流量不足或扬程太低。

1、叶轮或进出水管路阻塞；2、双吸密封环磨损过多或叶轮损坏；3、转速低于规定值；1、清洗叶轮或管路；2、更换损坏的零件；3、调正至额定转速；5、泵消耗的功率过大。

1、填料压得太紧；2、叶轮与双吸密封环磨擦；3、流量过大；1、拧松填料压盖；2、检查原因，消除机械摩擦；3、调节出水闸阀，使之在规定范围内运转；6、泵内部声音反常，泵不上水。

1、吸水管阻力太大；或吸水高度过高；2、吸水处有空气吸入；3、所输送液体温度过高；4、流量过大而发生汽蚀现象。

1、清理进水管及底阀；降低吸水高度；2、检查底阀；降低吸水高度，堵塞漏气处；3、调节液体温度；4、调节出水闸阀，使之在规定范转内运转。

7、泵不正常振动。

1、泵发生汽蚀；2、叶轮不平衡；3、泵轴与电机轴不同心；4、地脚夫螺栓松动。

1、调节出水闸阀，使之在规定范围内运转；2、叶轮校正静平衡；3、校正泵轴与电机轴的同轴度；4、拧紧地脚螺栓。

8、轴承过热1、轴承内没有油；2、泵轴与电机轴不在同一中心线上；1、检查并清洗轴承体，加润滑油；2、校正两轴的同轴度使在同一中心线上；SH/S/SA双吸中开离心泵结构图：S、SH型单级双吸泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。

如根据用户特殊订货需要也可改为顺吋针旋转。

S、SH型单级双吸泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

除轴的材料为优质碳素钢外，其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

水泵通过联轴器由电动机直接传动。

轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时小量高压水通过水封管流入填料腔起水封作用。

SH/S/SA双吸中开离心泵装配，拆卸，安装：装配与拆卸1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。

但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。

安装1 、检査水泵和电动机应无损坏。

2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。

基础尺寸应符合泵机组的安装尺寸。
