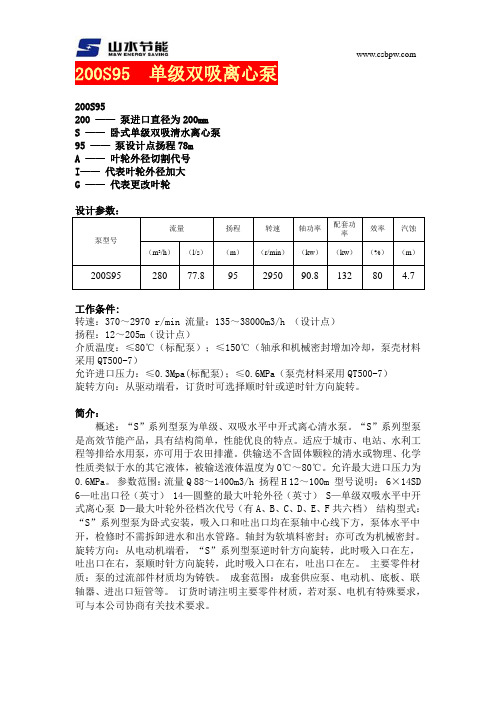

200S95 单级双吸离心泵200S95200 ——泵进口直径为200mmS ——卧式单级双吸清水离心泵95 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）200S95 280 77.8 95 2950 90.8 132 80 4.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

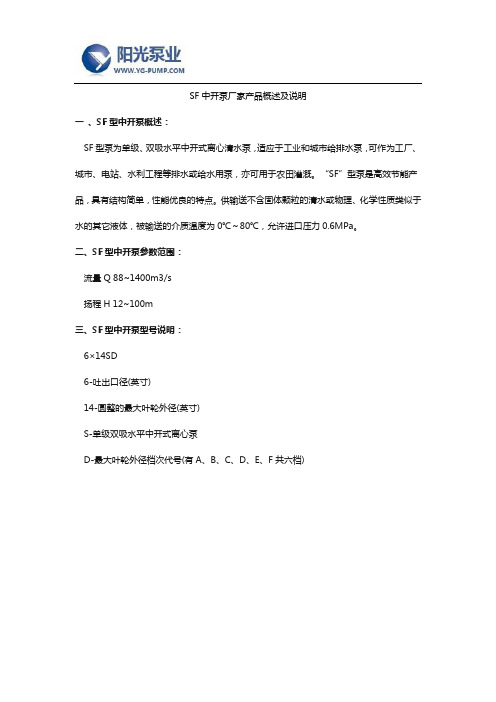

SF中开泵厂家产品概述及说明
一、SF型中开泵概述：
SF型泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

“SF”型泵是高效节能产品，具有结构简单，性能优良的特点。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

二、SF型中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
三、SF型中开泵型号说明：
6×14SD
6-吐出口径(英寸)
14-圆整的最大叶轮外径(英寸)
S-单级双吸水平中开式离心泵
D-最大叶轮外径档次代号(有A、B、C、D、E、F共六档)
四、SF型中开泵结构型式：
“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，中开泵水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封;亦可改为机械密封。

五、SF型中开泵旋转方向：
从电机端向泵看，“S”系列型中开泵逆时针方向旋转，此时吸入口在左，吐出口在右，中开式离心泵顺时针方向旋转，此时吸入口在右，吐出口在左。

350S26A 单级双吸离心泵350S26A350 ——泵进口直径为350mmS ——卧式单级双吸清水离心泵26 ——泵设计点扬程26mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）350S26A 1116 310 21.5 1480 78.8 110 83 6.7工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

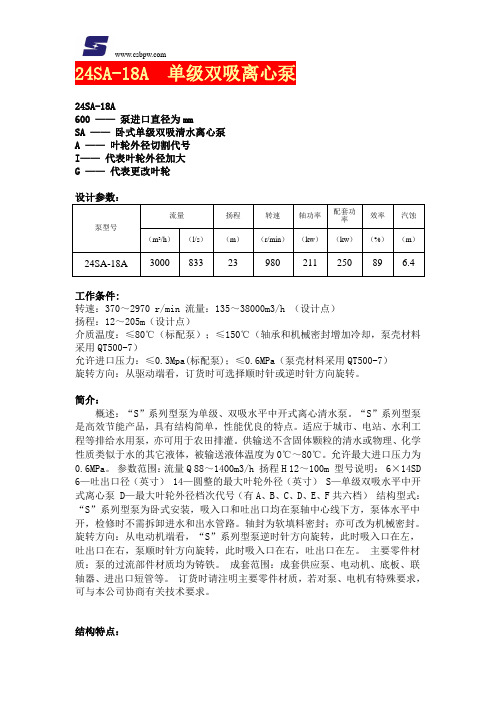

24SA-18A 单级双吸离心泵24SA-18A600 ——泵进口直径为mmSA ——卧式单级双吸清水离心泵A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）24SA-18A 3000 833 23 980 211 250 89 6.4工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

300S58A 单级双吸离心泵300S58A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵58 ——泵设计点扬程58mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S58A720 200 49 1480 118 160 81 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1．6MPa和2．OMPa。

为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。

对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。

磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。

既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。

轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

中开双吸泵的执行标准中开双吸泵是一种常见的离心泵，广泛应用于工业领域中的供水、排水、给排水、冷却循环等各种场合。

该泵在设备选型、安装、调试和运行过程中都需要遵循一系列的执行标准，以确保泵的正常运行和安全性能。

以下将详细介绍中开双吸泵的执行标准。

一、设备选型标准：1.根据实际工况需求，选择合适的流量、扬程、额定转速等参数的中开双吸泵型号。

2.根据工况的压力、温度、介质等要求，选择合适的泵材质和封闭方式。

3.严格按照国家标准或相关行业标准进行泵的选型和配置，确保泵的性能和可靠性符合要求。

二、安装与调试标准：1.安装前，需仔细检查泵的零部件与附件，确保完好无损并符合要求。

2.安装时，应根据泵的安装图纸和说明书进行，确保泵的水平度、垂直度和基础牢固稳定。

3.安装好后，需进行静态调试，检测泵的轴心线与轴封的垂直度以及轴承温升等参数，确保泵的正常运行。

4.在调试过程中，需严格按照泵的运行规程和操作程序进行，避免人为操作错误或过程中的危险。

三、运行维护标准：1.运行中，需定期检查泵的各个部件、密封件和附件的工作状态，如有问题，及时进行维修或更换。

2.泵的润滑与冷却系统，需根据要求进行维护和保养，确保泵的充分润滑和正常冷却。

3.在运行中和停机维护时，需严格按照操作规程进行，确保人身安全和设备的正常运行。

4.定期进行振动、温度和压力等参数的监测，如有异常情况，需及时排除故障，并做好记录和统计。

5.定期清洗泵的水道和过滤器，确保泵的畅通无阻。

四、技术要求和性能标准：1.中开双吸泵应具备充足的扬程和流量范围，以满足不同工况条件下的需要。

2.泵的效率要求应与国家标准或相关行业标准相符合，以减少能源损失和经济支出。

3.泵的噪声和振动应符合国家相关标准或用户的技术要求，以保证工作环境的安静和设备的稳定运行。

4.泵的密封性能和寿命要求应与国家标准或相关行业标准相符合，以确保介质的无泄漏和设备的长寿命。

总结起来，中开双吸泵的执行标准主要包括设备选型、安装与调试、运行维护以及技术要求和性能标准等方面。

单级双吸中开泵型号说明及结构一、单级双吸中开泵概述:单级双吸中开泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。

二、单级双吸中开泵起动、停止和运行：1、起动与停止：起动前，转动泵的转子，应该轻滑均。

② 关闭出水闸阀，向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。

③ 如果泵上装有真空表或压力表关闭其与泵相连接的旋基再起动电动机待转速正常后再打开;然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。

④ 均地拧紧填料压盖上的压紧螺母，使液体成滴状漏出.同时注意填料腔处的升。

⑤ 当停止水泵运转时要先关闭真空表及压力表的旋塞和出水管路上的闸阀然后关闭电动机的电源.如所处环境的温度较低时，则应将泵体下部的四方螺塞打开去掉水以免冻裂。

⑥长期停止使用时应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。

2、运转：① 水泵轴承最高?度不应超过75°C。

② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。

③ 填料磨损可适当压紧填料压盖.若磨损过多应加以更换。

④ 定期柁轴器部件.注意电机轴承温升。

⑤ 运转过程中.如发现?声或其他不正常的声音时，应立即停车.检?其原因.加以消除。

⑥ 不得任意提高水泵的转速.但可以降低转速使用.如本型泵额定转速为n流量为Q，扬程为H.轴功率为N，降低转速为n1.降速后流量.扬程.轴功率分别为Q1 、H1和N1.其相互关系.可用下列公式迸行换算：Q1=(n1/n)Q H1=(n1/n)²H N1=(n1/n)³N三、单级双吸中开泵型号说明：10SA-6JA10-吸入口径被25除(即进口直径为250mm)S-单级双吸水平中开式离心泵6-比转数被10除化整的约数J-表示额定转速变化A-表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300-吸入口径300mmS-单级双吸水平中开式离心泵19-设计点扬程A-表示叶轮外径第一次变化，A、B、C……依次类推四、单级双吸中开泵结构型式：中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

地址：长沙市河西坪塘镇 电话：************传真：************- 1 - GeneralXS 型泵为新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。

是SH 、S 、SA 、SLA 、SAP 型中开双吸泵的全面换代产品。

1、General Description:Tpye XS pumps are new type of single stage double suction centrifugal split pumps with high pefformance.They are widely used in delivering liquids to the water plant,circulation water system of airconditioner,pipe net syetem of supplying heated water,construction,drainage pumping station,power station,industrial water supply system,ship industry,mine and etc.Type XS pumps are advanced products developed from type SH. S . SA . SLA. SAP pumps.XS 型泵的主要技术参数The technical parameter of type XS pumps: ●泵出口直径 Dn: 80~800mm ●流量 Q: 22~11600m 3/h ●扬程 H: 7~200m●工作温度 T: -20°C~105°C(XS 型) -60°C~200°C(XS 型—R 型) ●固体颗粒 ≤80mg/L●工作许用压力 ≤2.5Mpa (XS 型) ≤4Mpa (XS 型—R 型) Pumpoutletdiamete Dn: 80~800mm Capacity Q: 22~11600m 3/h head H: 7~200mmtemperature T: -20°C~105°C(XS 型) -60°C~200°C(XS 型—R 型) Solid parameter ≤80mg/LPermissiblepressure ≤2.5Mpa (Xs 型) ≤4Mpa (XS 型—R 型)地址：长沙市河西坪塘镇 电话：************传真：************- 2 -(discription of pump type) 举例(for example):using mechanical seal ）：热水型（heating water ） ：耐磨型（anti-friction ） ：耐腐型（anti-corrosive ） vertical mount ）impeller has been cutted first ） mm ）（impeller diameter ） mm ）（pump outlet diameter ）advanced type split centrifugal pump ）技术优势●水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广. ●进出水口在同一直线上,使管线布置简单方便、美观。

中开泵的结构说明及安装调试一、结构说明本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。

在进出水法兰上，制有安装真空表和压力表的管螺孔。

进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性连轴器由电机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据用户需要可采用机械密封结构）。

结构图如下：1、泵体2、泵盖3、叶轮4、轴5、双吸密封环6、轴套7、联轴器8、轴承体9、密封部件二、安装1、检查水泵和电动机应无损坏。

2、水泵的安装高度，加入吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。

基础尺寸符合泵机组的安装尺寸。

3、安装顺序：①将水泵放在埋有地脚螺拴的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺拴，以防走动。

②在基础与泵底脚之间灌注混凝土。

③待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。

④校正电动机由轴与水泵轴的同心度。

使轴成一直线，在两连轴器外圆上的不同心度允差为0.1毫米，端面间隙沿圆周的不均匀允差0.3毫米（在联接进出水管路及试行后再分别校核一遍，仍应符合上述要求）。

⑤在检查电动机转向与水泵的转向相一致后，装上连轴器的联接柱销。

4、进出水管路应另设支架支撑，不得借泵体支承。

5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。

6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀，也可采用真空引水的方法。
