第一章建筑内部给水系统1.1 给水系统的分类和组成建筑内部给水系统是一系列工程设施的组合，将室外的水引入室内，经室内配水管网送至各用水点（生活、生产、消防），同时应满足一定要求（水量、水压、水质）。
一、给水系统的分类（按用途分）：1、生活给水系统---供饮用、烹饪、盥洗、沐浴、洗涤、冲厕用水等。
水质：符合国标。
2、生产给水系统---生产产品工艺用水、生产设备冷却用水等。
水质、水量、水压因工艺而异。
3、消防给水系统---各类消防设备灭火用水。
水量、水压符合相关规范要求。
二、给水系统的组成一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。
1、引入管：从室外给水管将水引入室内的管段，又称进户管。
2、水表节点（设在水表井内）：安装在引水管上的水表及其前后设置的阀门和泄水装置的总称。
（在其前后装设阀门，旁通管和泄水阀等管路附件。
当建筑物只有一条引入管时，宜在水表井中设旁通管）（《建筑给水排水设计规范》GB50015-2009中3.4 管材、附件和水表）3、给水管道：输送和分配用水。
包括干管、立管、支管和分支管。
（管材选用见规范）4、给水附件：包括各种阀门、水锤消除器、过滤器、减压孔板等。
作用：调节水量、水压、控制流向、关断水流，以便管道、仪表、设备检修。
常用的阀门：1）截止阀：DN≤50mm（关闭严密）2）闸阀： DN>50mm3）蝶阀：启闭方便，体积小。
4）止回阀：阻止水流反向流动（升降式止回阀：上下游压差）5）液位控制阀：如浮球阀：水位上升，浮球浮起，关闭进水口，反之浮球下降，继续进水6）液压水位控制阀：浮球阀的升级换代给水附件的使用原则见规范5、配水设施：生活、生产和消防给水系统管网的终端用水点上的装置。
如：卫生器具的给水配件或配水龙头。
消防用水设备：消防栓、自喷头6、增压和贮水设备：水泵、气压给水设备、贮水池、水箱、吸水井1.2 给水方式给水方式：是指建筑内部给水系统的供水方案。

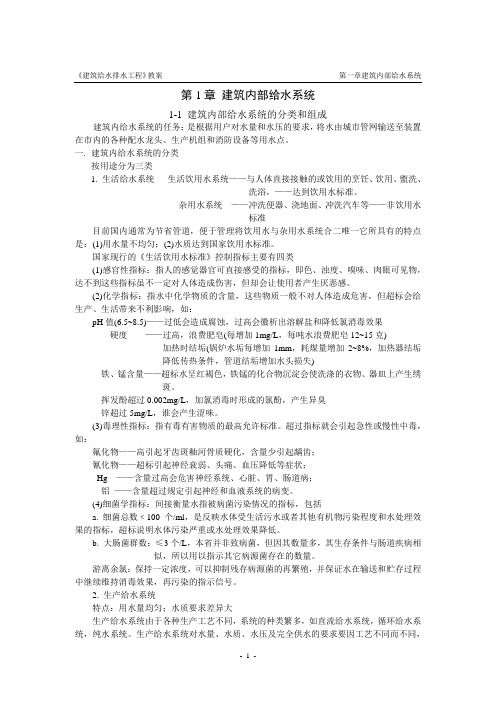

《建筑给水排水工程》教案第一章建筑内部给水系统第1章建筑内部给水系统1-1 建筑内部给水系统的分类和组成建筑内给水系统的任务：是根据用户对水量和水压的要求，将水由城市管网输送至装置在市内的各种配水龙头、生产机组和消防设备等用水点。
一.建筑内给水系统的分类按用途分为三类1. 生活给水系统生活饮用水系统——与人体直接接触的或饮用的烹饪、饮用、盥洗、洗浴，——达到饮用水标准。
杂用水系统——冲洗便器、浇地面、冲洗汽车等——非饮用水标准目前国内通常为节省管道，便于管理将饮用水与杂用水系统合二唯一它所具有的特点是：(1)用水量不均匀；(2)水质达到国家饮用水标准。
国家现行的《生活饮用水标准》控制指标主要有四类(1)感官性指标：指人的感觉器官可直接感受的指标，即色、浊度、嗅味、肉眼可见物，达不到这些指标虽不一定对人体造成伤害，但却会让使用者产生厌恶感。
(2)化学指标：指水中化学物质的含量，这些物质一般不对人体造成危害，但超标会给生产、生活带来不利影响，如：pH值(6.5~8.5)——过低会造成腐蚀，过高会徽析出溶解盐和降低氯消毒效果硬度——过高，浪费肥皂(每增加1mg/L，每吨水浪费肥皂12~15克)加热时结垢(锅炉水垢每增加1mm，耗煤量增加2~8%，加热器结垢降低传热条件，管道结垢增加水头损失)铁、锰含量——超标水呈红褐色，铁锰的化合物沉淀会使洗涤的衣物、器皿上产生绣斑。
挥发酚超过0.002mg/L，加氯消毒时形成的氯酚，产生异臭锌超过5mg/L，谁会产生涩味。
(3)毒理性指标：指有毒有害物质的最高允许标准。
超过指标就会引起急性或慢性中毒，如：氟化物——高引起牙齿斑釉河骨质硬化，含量少引起龋齿；氰化物——超标引起神经衰弱、头痛、血压降低等症状；Hg ——含量过高会危害神经系统、心脏、胃、肠道病；铝——含量超过规定引起神经和血液系统的病变。
(4)细菌学指标：间接衡量水指被病菌污染情况的指标，包括a. 细菌总数﹤100个/ml，是反映水体受生活污水或者其他有机物污染程度和水处理效果的指标，超标说明水体污染严重或水处理效果降低。
第一章建筑给水第一节.建筑给水系统概述建筑给水系统：为满足建筑物和用户的生产、生活和消防的需要，把符合要求的水有组织的输送到用水地点而采用的一系列设备、设施的总称。
建筑给水系统的任务：选择经济合理、安全、卫生、适用和先进的给水系统，将水自城镇给水管网（或热力管网）通过管道输送至室内到生活、生产和消防用水设备处，并满足各用水点（配水点）对水质、水量、水压和水温的要求。
一、建筑给水系统的分类及组成（一）、建筑给水系统的分类建筑给水系统按用途不同划分为下列三类：1.生活给水系统根据用水水质和需求不同分为下列三类：（1）.普通生活饮用水系统（2）.饮用净水系统（3）.建筑中水系统2. 生产给水系统为节约用水有：循环给水系统和循序给水系统用途：冷却用水；洗涤用水；锅炉用水和工业原料用水。
3. 消防给水系统（循环供水是将使用过的水适当处理后，重行回用。
循序供水是按用水户对水质的要求，先将水供给对水质要求高的用户，使用后直接或略加处理再送给其他对水质要求较低的用户使用，最后排入容泄区。
）按照使用的功能不同划分为下列三类：（1）.消火栓给水系统（2）.自动喷水灭火系统（3）.水喷雾灭火系统（二）、建筑给水系统的组成1.引入管(进户管)（1）.位置：自室外给水管网的接管点将水引入建筑内部给水管网的管段（2）.作用：将室外的水引入室内，是室外给水管网与室内管网之间的联络管。
2.建筑给水管网（1）.干管：将引入管送来的水输送到各个立管中去的水平管段（2）.立管：将干管送来的水输送到各个楼层的竖直管道（3）.支管：将立管送来的水输送给各个配水装置或用水装置的管段3.给水附件：在给水管道上为了调节水量、水压，控制水流方向和启闭水流而在系统中设置的各种水龙头和各种阀门等管路附件和配件的总称。
（1）.配水附件：指装在卫生器具及用水点的各式水龙头，用以调节和分配水流。
（2）.控制附件：调节水量、水压，关断水流、改变水流方向。
截止阀、闸阀、止回阀、浮球阀、过滤器等4.给水设备（升压与储水设备）（1）.水泵：升压、调节水量（2）.水箱：储水、调节水量、稳定水压（3）.水池：储水（4）.气压给水设备：稳压，调节水量5.配水设备：生活、生产和消防给水系统的终端用水设施（1）.生活给水系统：卫生器具的给水配件（2）.生产给水系统：用水设备（3）.消防给水系统：消火栓、喷头6.计量仪表：计测水量、水压、温度和水位的仪表水表、压力表、温度计和水位计等二、建筑给水系统的给水方式建筑给水方式：建筑给水系统的供水方案选择依据：（1）.建筑物的性质与高度（2）.建筑物内配水设备的分布、对水质、水压和水量的要求，用户对供水安全、可靠性的要求。
