一套完整的建筑施工图所包含的内容

建筑工程施工图包括一、项目概况项目名称：XX大厦项目地址：XX市XX区XX街道XX号业主单位：XX集团设计单位：XX建筑设计院施工单位：XX建筑工程公司二、项目背景XX大厦是一座集商务办公、酒店、商业等多功能于一体的综合性建筑，总建筑面积为XXX平方米，总高度为XX米，共有XX层。

项目地处繁华商业区，交通便利，是XX市的标志性建筑之一。

项目被规划为商务中心，将成为该地区的地标性建筑，引领周边的商业发展。

三、设计方案XX大厦的整体设计风格简约现代，外立面采用玻璃幕墙和金属板材相结合的方式，整体给人以高端大气的感觉。

建筑内部设有高速电梯、中央空调、消防设施等现代化设备，满足不同客户的需求。

XX大厦一层至三层为商业区，主要包括品牌服装店、餐饮店等，四层至十五层为酒店区，设有豪华客房和豪华套房，十六层至顶层为写字楼，设有办公空间。

四、施工组织设计1. 施工单位组织结构：项目经理：XX总工程师：XX总监理工程师：XX质量安全人员：XX施工队长：XX2. 施工人员分工：主要负责水电安装的施工队伍、主要负责外立面幕墙施工的施工队伍、主要负责室内装修的施工队伍等。

3. 施工进度计划：项目总工期为XX个月，按照设计方案和施工图纸要求，制定详细的施工进度计划，确保按时完成各施工阶段。

五、施工图纸内容1. 地基工程施工图：包括地基基础设计图、基础平整度检查标准、超前深度标示等；2. 主体结构施工图：包括主楼钢筋混凝土结构设计图、各层楼板、梁柱和墙体的钢筋布置、结构节点详情等；3. 外立面幕墙施工图：包括幕墙设计图、幕墙铝型材及玻璃板详图、幕墙结构节点图等；4. 室内装修施工图：包括室内隔墙、吊顶、地面、涂料等施工图纸，以及室内装修材料的规格和要求；5. 给排水施工图：包括室内给排水设计图、管道材料规格、施工标准等；6. 电气施工图：包括室内照明、插座、开关等电气设计图，电线规格标准、配电箱位置等要求。

六、安全保障措施1. 确保施工人员持证上岗，严格执行安全生产规定，加强施工现场管理，确保安全生产；2. 安排专业人员进行定期安全检查，发现隐患及时处理，保障施工过程的安全；3. 建立安全检查机制，定期组织施工方安全培训，提高施工人员的安全生产意识。

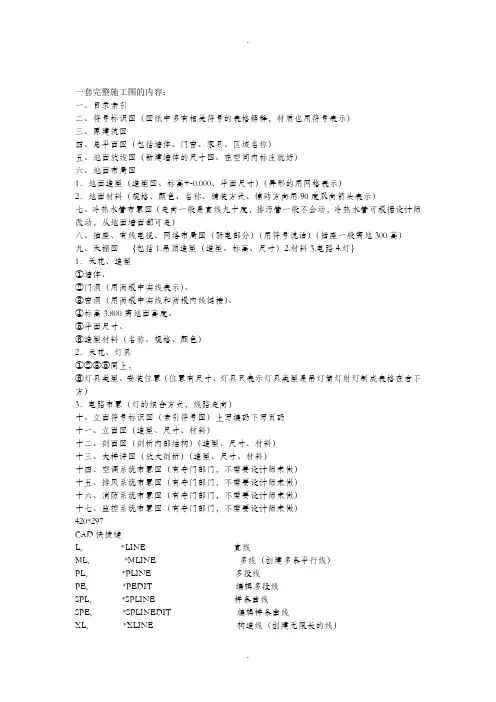

一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。

000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。

800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容？一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称“建施”。

2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）.简称“结施”。

3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。

包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.（3）电气施工图：主要表示电气线路走向和安装要求的图件。

包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行:（1）基本图在前，详图在后；（2)先施工的在前，后施工的在后；（3）重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：(1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

装饰施工图审核要点一套完整的装饰施工图通常包括：施工图纸、设计说明、材料表和工程预算等。

在审核图纸时，首先要检查图纸是否齐全，对于缺少的图纸，应要求设计师尽快补齐。

在检查图纸是否符合规范时，要着重以下几点：图纸的尺寸是否标注清楚，各部分尺寸是否协调。

图纸的比例是否合理，是否与实际施工情况相符合。

图纸中的细节部分是否处理得当，例如：通风口、电源插座等位置是否合理。

装饰施工图必须与原建筑结构相协调，不能破坏原建筑的结构和安全。

在审核图纸时，要着重以下几点：图纸中的门窗改动是否会影响建筑的采光和通风。

图纸中的地面和天花板改动是否会影响建筑的使用功能。

图纸中的水电系统改动是否会影响建筑的安全和舒适度。

装饰施工图必须精细到每一个细节，才能保证施工的质量和效果。

在审核图纸时，要着重以下几点：图纸中的施工细节是否处理得当，例如：墙面的处理方式、地面的铺设方法等。

图纸中的材料选择是否合理，是否符合设计要求和质量标准。

图纸中的施工工艺是否符合规范和实际施工条件。

图纸中的色彩搭配是否协调，是否与整体设计风格相符合。

图纸中的照明设计是否合理，是否满足使用需求和节能要求。

图纸中的家具和装饰品设计是否与整体设计风格相符合，是否实用和舒适。

图纸中的消防和安全设施设计是否合理，是否符合规范和实际使用需求。

图纸中的预算是否合理，是否符合市场价格和实际施工成本。

装饰装修施工图审查是确保装饰装修工程质量和安全的关键环节，通过对施工图的详细审查，可以发现其中存在的问题和隐患，并及时采取措施进行纠正，避免在施工过程中出现返工或安全事故。

装饰装修施工图审查范围包括但不限于以下内容：装饰装修方案设计：包括整体装饰风格、材料选择、色彩搭配、空间布局等。

结构设计：包括承重结构、墙体、楼板等的设计。

水电设计：包括给排水、电气照明、消防报警等系统的设计。

施工工艺设计：包括施工流程、材料使用、施工标准等的设计。

符合性审查：确保装饰装修施工图符合国家相关法规和标准的要求，如《建筑装饰装修工程质量验收规范》、《建筑装饰装修工程施工工艺标准》等。

一套完整施工图的内容：一、目录索引二、符号标识图（图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型（造型图、标高+-0.000、平面尺寸）（异形的用网格表示）2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图（走向一般是直线九十度，排污管一般不会动，冷热水管可根据设计师改动，从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高）九、天棚图{包括1.吊顶造型（造型、标高、尺寸）2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞（用两根中实线和两根内线链接）、④标高3.800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方）3．电路布置（灯的组合方式，线路走向）十、立面符号标识图（索引符号图）上写编码下写页码十一、立面图（造型、尺寸、材料）十二、剖面图（剖析内部结构）（造型、尺寸、材料）十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图（有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门，不需要设计师来做）十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420*297CAD快捷键L, *LINE 直线ML, *MLINE 多线（创建多条平行线）PL, *PLINE 多段线PE, *PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线XL, *XLINE 构造线（创建无限长的线）A, *ARC 圆弧C, *CIRCLE 圆DO, *DONUT 圆环EL, *ELLIPSE 椭圆PO, *POINT 点DCE, *DIMCENTER 中心标记POL, *POLYGON 正多边形REC, *RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH, *BHATCH 图案填充-H, *HATCHHE, *HATCHEDIT 图案填充...（修改一个图案或渐变填充）SO, *SOLID 二维填充（创建实体填充的三角形和四边形）*revcloud 修订云线*ellipse 椭圆弧DI, *DIST 距离ME, *MEASURE 定距等分DIV, *DIVIDE 定数等分DT, *TEXT 单行文字T, *MTEXT 多行文字-T, *-MTEXT 多行文字（命令行输入）MT, *MTEXT 多行文字ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式B, *BLOCK 创建块...-B, *-BLOCK 创建块...（命令行输入）I, *INSERT 插入块-I, *-INSERT 插入块（命令行输入）W, *WBLOCK “写块”对话框（将对象或块写入新图形文件）-W, *-WBLOCK 写块（命令行输入）--------------------------------------------------------------------------------AR, *ARRAY 阵列-AR, *-ARRAY 阵列（命令行输入）BR, *BREAK 打断CHA, *CHAMFER 倒角CO, *COPY 复制对象CP, *COPY 复制对象E, *ERASE 删除EX, *EXTEND 延伸F, *FILLET 圆角M, *MOVE 移动MI, *MIRROR 镜像LEN, *LENGTHEN 拉长（修改对象的长度和圆弧的包含角）O, *OFFSET 偏移RO, *ROTATE 旋转（绕基点移动对象）S, *STRETCH 拉伸SC, *SCALE 缩放TR, *TRIM 修剪*EXPLODE 分解DAL, *DIMALIGNED 对齐标注DAN, *DIMANGULAR 角度标注DBA, *DIMBASELINE 基线标注DCO, *DIMCONTINUE 连续标注DDI, *DIMDIAMETER 直径标注DED, *DIMEDIT 编辑标注DLI, *DIMLINEAR 线性标注DOR, *DIMORDINATE 坐标标注DRA, *DIMRADIUS 半径标注LE, *QLEADER 快速引线D, *DIMSTYLE 标注样式管理器DST, *DIMSTYLE 标注样式管理器STA, *STANDARDS 标准配置（CAD标准）DRE, *DIMREASSOCIATE 重新关联标注DDA, *DIMDISASSOCIATE 删除选定择标注的关联性LA, *LAYER 图层特性管理器-LA, *-LAYER 图层特性管理器（命令行输入）LW, *LWEIGHT 线宽设置...--------------------------------------------------------------------------------LT, *LINETYPE 线型管理器-LT, *-LINETYPE 线型管理器（命令行输入）LTYPE, *LINETYPE 线型管理器-LTYPE, *-LINETYPE 线型管理器（命令行输入）LINEWEIGHT, *LWEIGHT 线宽LTS, *LTSCALE 设置全局线型比例因子TOR, *TORUS 圆环（三维）WE, *WEDGE 楔体3P, *3DPOLY 三维多段线3F, *3DFACE 三维面IN, *INTERSECT 交集UNI, *UNION 并集SU, *SUBTRACT 差集EXT, *EXTRUDE 拉伸（三维命令）REV, *REVOLVE 旋转（通过绕轴旋转二维对象来创建实体）HI, *HIDE 消隐SHA, *SHADEMODE 着色SL, *SLICE 剖切（用平面剖切一组实体）SEC, *SECTION 切割（用平面和实体的交集创建面域）INF, *INTERFERE 干涉3A, *3DARRAY 三维阵列3DO, *3DORBIT 三维动态观察ORBIT, *3DORBIT 三维动态观察器RPR, *RPREF 渲染系统配置RR, *RENDER 渲染DC, *ADCENTER 设计中心ctrl+2ADC, *ADCENTER 设计中心DCENTER, *ADCENTER 设计中心MA, *MATCHPROP 特性匹配TP, *TOOLPALETTES 工具选项板ctrl+3CH, *PROPERTIES 特性ctrl+1-CH, *CHANGE 修改现有对象的特性PR, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PROPS, *PROPERTIES 特性ctrl+1（控制现有对象的特性）MO, *PROPERTIES 特性ctrl+1（控制现有对象的特性）PRCLOSE, *PROPERTIESCLOSE （关闭“特性”选项板）PRE, *PREVIEW 打印预览PRINT, *PLOT 打印ctrl+pTO, *TOOLBAR 工具栏/自定义（显示、隐藏和自定义工具栏）--------------------------------------------------------------------------------Z, *ZOOM 实时缩放P, *PAN 实时平移-P, *-PAN 实时平移（命令行输入）OS, *OSNAP 对象捕捉设置-OS, *-OSNAP 对象捕捉设置（命令行输入）SN, *SNAP 捕捉（规定光标按指定的间距移动）PU, *PURGE 清理（删除图形中未使用的命名项目，例如块定义和图层）-PU, *-PURGE 清理（命令行输入）R, *REDRAW （刷新当前视口中的显示）RA, *REDRAWALL 重画RE, *REGEN 重生成REA, *REGENALL 全部重生成REN, *RENAME 重命名-REN, *-RENAME 重命名（命令行输入）AA, *AREA 面积AL, *ALIGN 对齐AP, *APPLOAD 加载应用程序...ATT, *ATTDEF 定义属性...-ATT, *-ATTDEF 定义属性...（命令行输入）ATE, *ATTEDIT 单个...（编辑块插入上的属性）-ATE, *-ATTEDIT 单个...（命令行输入）ATTE, *-ATTEDIT 单个...（命令行输入）BO, *BOUNDARY 边界创建...-BO, *-BOUNDARY 边界创建...（命令行输入）CHK, *CHECKSTANDARDS 检查...（检查当前图形的标准冲突情况）COL, *COLOR 颜色...（设置新对象的颜色）COLOUR, *COLORDBC, *DBCONNECT 数据库连接管理器DOV, *DIMOVERRIDE 替代DR, *DRAWORDER 显示顺序DS, *DSETTINGS 草图设置--------------------------------------------------------------------------------DV, *DVIEW 定义平行投影或透视视图FI, *FILTER 为对象选择创建可重复使用的过滤器G, *GROUP “对象编组”对话框-G, *-GROUP “对象编组”对话框（命令行输入）GR, *DDGRIPS 选项（...选择）IAD, *IMAGEADJUST 图像调整（控制图像的亮度、对比度和褪色度）IAT, *IMAGEATTACH 附着图像（将新的图像附着到当前图形）ICL, *IMAGECLIP 图像剪裁（为图像对象创建新的剪裁边界）IM, *IMAGE 图像（管理图像）-IM, *-IMAGE 图像（命令行输入）IMP, *IMPORT 输入IO, *INSERTOBJ OLE对象LI, *LIST 列表（显示选定对象的数据库信息）LO, *-LAYOUT 新建布局LS, *LIST 列表（显示选定对象的数据库信息）MS, *MSPACE 从图纸空间切换到模型空间视口MV, *MVIEW 创建并控制布局视口（在布局选项卡上工作时）OP, *OPTIONS 选项...（自定义设置）PA, *PASTESPEC “选择性粘贴”对话框（插入剪贴板数据并控制数据格式）PARTIALOPEN, *-PARTIALOPEN （将选定视图或图层的几何图形加载到图形中）PS, *PSPACE 在布局选项卡上工作时，AutoCAD 从模型空间切换到图纸空间PTW, *PUBLISHTOWEB 网上发布...SCR, *SCRIPT 运行脚本...（从脚本文件执行一系列命令）SE, *DSETTINGS 草图设置（指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置）SET, *SETVAR 设置变量（列出系统变量或修改变量值）SP, *SPELL 拼写检查...（检查图形中的拼写）TA, *TABLET 数字化仪（校准、配置、打开和关闭已连接的数字化仪）TH, *THICKNESS 设置当前的三维厚度（系统变量）TI, *TILEMODE 将“模型”选项卡或最后一个布局选项卡置为当前（系统变量）TOL, *TOLERANCE 公差UC, *UCSMAN 显示ucs对话框UN, *UNITS 单位...（控制坐标和角度的显示格式并确定精度）-UN, *-UNITS 单位...（命令行输入）V, *VIEW 命名视图...（保存和恢复命名视图）-V, *-VIEW 命名视图...（命令行输入）VP, *DDVPOINT 视点预置...（设置三维观察方向）-VP, *VPOINTX, *EXPLODE 输出...（以其他文件格式保存对象）EXIT, *QUIT 退出EXP, *EXPORT 输出XA, *XATTACH 附着外部参照（将外部参照附着到当前图形）XB, *XBIND 外部参照绑定（绑定一个或多个在外部参照里的命名对象定义到当前的图形）-XB, *-XBIND 外部参照绑定（命令行输入）XC, *XCLIP 外部参照剪裁（定义外部参照或块剪裁边界，并设置前剪裁平面或后剪裁平面）XR, *XREF 外部参照管理器（控制图形文件的外部参照）-XR, *-XREF 外部参照管理器（命令行输入）CAD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载AutoLISP、ADS 和ARX 应用程序AP创建圆弧A计算对象或定义区域的面积和周长AA创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显示并编辑表数据并创建链接和选择集ARO从链接到文字选择集和图形选择集的行中创建选择集ASE执行结构查询语言(SQL) 语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE用图案填充封闭区域H或BH根据选定对象创建块定义-B用对话框定义块B用封闭区域创建面域或多段线BO（使用命令行）用封闭区域创建面域或多段线-BO部分删除对象或把对象分解为两部分BR给对象加倒角CHA修改现有对象的特性-CH根据圆心和直径或半径绘制圆C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜色、图层、线型和厚度CH设置新对象的颜色COL编辑文字和属性定义ED显示夹点并设置颜色GR创建并修改标注样式D插入块或另一图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助工具RM设置对象选择模式SE管理已定义的用户坐标系UC选择预置用户坐标系UCP控制坐标和角度的显示格式及精度UN创建和恢复视图V设置三维观察方向VP创建对齐线性标注DAL或DIMALI创建角度标注DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA编辑标注DED或DIMED创建线性尺寸标注DLI或DIMLIN创建坐标点标注DOR或DIMORD替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注DRA或DIMRAD在命令行创建和修改标注样式DST或DIMSTY移动和旋转标注文字DIMTED测量两点之间的距离和角度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO修改图像和其他对象的显示顺序DR打开鸟瞰视图窗口AV输入文字时在屏幕上显示DT定义平行投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象E将组合对象分解为对象组件X以其他文件格式保存对象EXP延伸对象到另一对象EX通过拉伸现有二维对象来创建三维实体EXT给对象加圆角F创建根据特性选择有关对象时用到的过滤器列表FI创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象HE重生成三维模型时不显示隐藏线HI以多种格式向AutoCAD 图形文件中插入图像IM使用命令行插入图像-IM控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IAT为单个图像对象创建新剪切边界ICL向AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件IMP将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN管理图层LA在命令行上执行LAYER 命令-LA创建一条引出线将注释与一个几何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使用命令行创建、加载和设置线型-LT显示选定对象的数据库信息LI或LS设置线型比例因子LTS把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式PA编辑多段线和三维多边形网格PE创建二维多段线PL将图形打印到绘图仪、打印机或文件PLOT创建点对象PO创建用多段线表示的正多边形POL自定义AutoCAD 系统参数的设置PR显示打印图形的效果PRE从模型空间视口切换到图纸空间PS删除数据库中未用的命名对象，例如块或图层PU退出AutoCAD EXIT绘制矩形多段线REC刷新显示当前视口R刷新显示所有视口RA重生成图形并刷新显示当前视口RE重新生成图形并刷新所有视口REA从选择的一组现有对象中创建面域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR 沿轴旋转二维对象以创建实体REV绕基点旋转对象RO设置渲染系统配置RPR在X、Y 和Z 方向等比例放大或缩小对象SC从脚本文件执行一系列命令SCR用剖切平面和实体截交创建面域SEC列出系统变量并修改变量值SET显示当前视口图形的着色图像SHA用平面剖切一组实体SL规定光标按指定的间距移动SN创建二维填充多边形SO检查图形中文字的拼写SP创建二次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST用差集创建组合面域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视口的行为TI创建形位公差标注TOL显示、隐藏和自定义工具栏TO创建圆环形实体TOR用其他对象定义的剪切边修剪对象TR通过并运算创建组合面域或实体UNI设置坐标和角度的显示格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-VP将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X 轴正向WE将一个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使用命令行执行XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC 创建无限长的直线，称为参照线XL控制图形中的外部参照XR使用命令行执行XREF命令-XR。

工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。

结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。

2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。

包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。

3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。

例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。

4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。

包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。

5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。

包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。

6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。

综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。

通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
