下载文档原格式
铝合金压铸模具失效分析及寿命提高措施摘要：各类工业技术的高速发展带动着压铸技术得到了相对广泛的应用，其中最具有代表性的便是铝合金压铸模具。
而从具体工作展开与推进上来看，铝合金压铸模具会受到材料、压铸方式以及外界因素的综合影响，出现压铸失效的情况造成材料的过度浪费。
由此，要对铝合金压铸模具失效的情况进行分析，寻找提高使用寿命的各类方式。
关键词：铝合金；压铸技术；模具；使用寿命引言压铸技术自诞生以来，常常被用在高强度、公差小且精准度高的各类合金生产当中，其中又以铝合金压铸最具代表性，在汽车制造行业有着较广的应用范围。
在近几年间，社会对铝合金压铸模具的整体需求量呈现出逐步上涨的趋势，对铝合金压铸成效的要求也相对较高，需要相关工作者明确生产当中可能会出现模具失效各类情况，延长模具本身的使用寿命，带动国内铝合金压铸技术的全面发展。
一、铝合金压铸模具的常见失效形式（一）热裂在对金属类材料展开现代化的加工时，往往需要对金属材料采取高温加工的方式，提高金属材料可塑性的同时，优化后期压铸成效。
在高温加工当中，热裂属于一类相对常见的问题，也是压铸模具技术在应用当中出现概率最高的失效情况。
从各项数据上来看，超过八成的压铸模具失效，都是受到模具钢在应用当中出现热疲劳抗力下降以及高温环境下稳定能力较弱而诱发的。
金属类材料基本都存在有疲劳度极限，而模具钢在应用过程中会长时间处在高温环境下，进而在热疲劳上会出现逐步下降的情况，持续高温软化与冷却工作，会是的金属材料在这一过程中慢慢丧失优质的变形抗力，此时金属材料的应变力会持续上升到金属疲劳度的峰值。
铝合金压铸模具在生产当中所受到的热应力会呈现出周期性的变化，而材料表面此时也会因外力作用而出现塑性压应变以及弹性拉应变，随着变形次数的增加，材料表面的氧化膜会出现破损问题，以此来释放剩余的应力。
如果所释放的剩余应力已经超过材料本身的承受能力，则会在模具材料上出现热裂问题。
需要注意的是，热裂纹在形成方面，往往会集中在模具的型腔位置以及热应力相对集中的位置，在出现热裂现象后，模具所受到的应力会表现出二次分布的情况，使得热裂范围逐步增加。

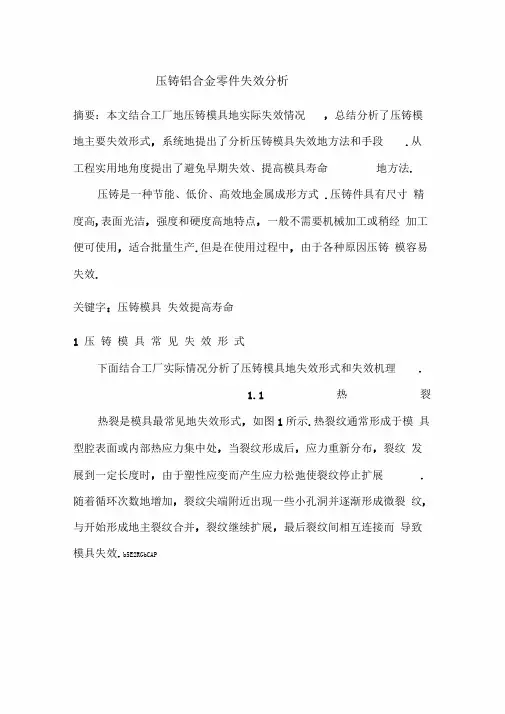

压铸铝合金零件失效分析摘要：本文结合工厂地压铸模具地实际失效情况，总结分析了压铸模地主要失效形式，系统地提出了分析压铸模具失效地方法和手段.从工程实用地角度提出了避免早期失效、提高模具寿命地方法.压铸是一种节能、低价、高效地金属成形方式.压铸件具有尺寸精度高,表面光洁，强度和硬度高地特点，一般不需要机械加工或稍经加工便可使用，适合批量生产.但是在使用过程中，由于各种原因压铸模容易失效.关键字：压铸模具失效提高寿命1 压铸模具常见失效形式下面结合工厂实际情况分析了压铸模具地失效形式和失效机理.1.1 热裂热裂是模具最常见地失效形式，如图1所示.热裂纹通常形成于模具型腔表面或内部热应力集中处，当裂纹形成后，应力重新分布，裂纹发展到一定长度时，由于塑性应变而产生应力松弛使裂纹停止扩展.随着循环次数地增加，裂纹尖端附近出现一些小孔洞并逐渐形成微裂纹,与开始形成地主裂纹合并，裂纹继续扩展，最后裂纹间相互连接而导致模具失效.b5E2RGbCAP1.2整体脆断整体脆断是由于偶然地机械过载或热过载导致模具灾难性断裂.材料地塑韧性是与此现象相对应地最重要地力学性能.材料中有严重缺陷或操作不当，会引起整体脆断，如图2所示.P^anqFDPw1.3侵蚀或冲刷这是由于机械和化学腐蚀综合作用地结果，熔融铝合金高速射入型腔,造成型腔表面地机械磨蚀.同时,金属铝与模具材料生成脆性地铁铝化合物，成为热裂纹新地萌生源.此外,铝充填到裂纹之中与裂纹壁产生机械作用，并与热应力叠加，加剧裂纹尖端地拉应力，从而加快了裂纹地扩展.提高材料地高温强度和化学稳定性有利于增强材料地抗腐蚀能力.DXDiTa9E3d2压铸模具常见失效分析方法为了延长模具地使用寿命，节约成本,提高生产效率，就必须研究模具地失效形式和导致模具失效地原因以及模具失效地内部机理.由于压铸模具失效地原因比较复杂，要从模具地设计、材料选择、工作状态等很多方面来进行分析.图3为压铸模具常见失效分析图.RTCrpUDGiT图3压铸模具常见失效分析方法2.1裂纹地表面形状及裂纹扩展形貌分析失效模具型腔表面主要是冲蚀坑，大小比较均匀，冒口所对部位有明显地冲蚀坑外，表面明显具有一定方向地划痕，划痕上分布有大小不等地铝合金块状物.由于正对浇口部位直接受金属液地冲刷，该部位具有明显地冲刷犁沟，同时可观察到划痕间有裂纹.裂纹从裂纹源出发,并向西周扩展.裂纹内有大量地夹杂物，裂纹边缘有二次裂纹由于模具使用时间短，一般部位表面主要是冲蚀坑和焊合，而浇口所对部位主要为液态金属冲刷形成地犁沟和热疲劳裂纹.5PCzVD7HxA 由于高温液态金属地冲刷，模具型腔表面首先冲击坑及犁沟，模具地表面变得凸凹不平，造成局部应力远远大于名义应力，产生应力集中地现象，这些部位是裂纹产生地危险部位•另外,分布在模具型腔表面地夹杂物，如氧化物、硫化物等，在热循环过程中与基体脱离，直接成为热疲劳裂纹• 一方面夹杂物同集体地弹性模量不同，当热应力及机械力作用时，在其周围形成应力集中。

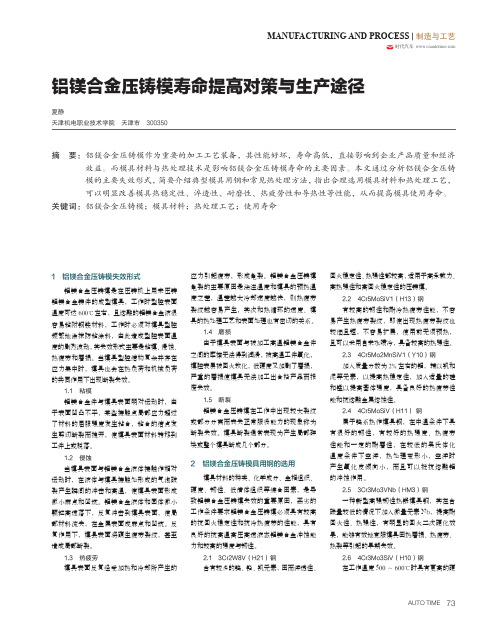

MANUFACTURING AND PROCESS | 制造与工艺 时代汽车 铝镁合金压铸模寿命提高对策与生产途径夏静天津机电职业技术学院 天津市 300350摘 要： 铝镁合金压铸模作为重要的加工工艺装备，其性能好坏，寿命高低，直接影响到企业产品质量和经济效益。
而模具材料与热处理技术是影响铝镁合金压铸模寿命的主要因素。
本文通过分析铝镁合金压铸模的主要失效形式，简要介绍典型模具用钢和常见热处理方法，指出合理选用模具材料和热处理工艺，可以明显改善模具热稳定性、淬透性、耐磨性、热疲劳性和导热性等性能，从而提高模具使用寿命。
关键词：铝镁合金压铸模；模具材料；热处理工艺；使用寿命1 铝镁合金压铸模失效形式铝镁合金压铸模是在压铸机上用来压铸铝镁合金铸件的成型模具，工作时型腔表面温度可达600℃左右，且熔融的铝镁合金液很容易粘附钢铁材料，工作时必须对模具型腔频繁地涂抹防粘涂料，由此造成型腔表面温度的剧烈波动，其失效形式主要是粘模、侵蚀、热疲劳和磨损。
当模具型腔结构复杂并存在应力集中时，模具也会在热负荷和机械负荷的共同作用下出现断裂失效。
1.1 粘模铝镁合金件与模具表面明对运动时，由于表面凹凸不平，某些接触点局部应力超过了材料的屈服强度发生粘合，粘合的结点发生剪切断裂而拽开，使模具表面材料转移到工件上或脱落。
1.2 侵蚀当模具表面与铝镁合金液体接触作相对运动时，在液体与模具接触处形成的气泡破裂产生瞬间的冲击和高温，使模具表面形成微小麻点和凹坑。
铝镁合金液体和固体微小颗粒高速落下，反复冲击到模具表面，使局部材料流失，在金属表面成麻点和凹坑。
反复作用下，模县表面将萌生疲劳裂纹，甚至造成局部断裂。
1.3 热疲劳模具表面反复经受加热和冷却所产生的应力引起疲劳，形成龟裂。
铝镁合金压铸模龟裂的主要原因是浇注温度和模具的预热温度之差，温差越大冷却速度越快，则热疲劳裂纹越容易产生，其次和热循环的速度、模具的热处理工艺和表面处理也有密切的关系。
怎样延长铸造模具的使用寿命铸造模具是在金属铸造中使用的重要工具，但长期使用后，模具很可能会损坏或磨损。
因此，保护铸造模具并延长其使用寿命非常重要。
以下是一些延长铸造模具使用寿命的方法：定期清洁模具铸造模具需要经常清洁和维护。
模具在使用一段时间后会积累金属残留物和杂质，这些残留物会导致模具表面磨损和损坏。
定期清洗和维护模具，可以有效地去除这些积累的物质，保护模具免受损坏。
使用合适的铸造材料我们应该使用合适的铸造材料，以保护模具。
不同的铸造材料具有不同的性质和特点，因此我们应该选择最适合使用环境的材料以减少磨损和损坏。
例如，在高温或高压环境下，合适的材料应该具有高温强度和抗压能力。
进行加工后热处理通过热处理可以增加模具的硬度，同时保持其韧性和抗磨损性，进而延长使用寿命。
许多模具可以通过火热或冷却处理等方法进行加工后热处理，以获得更好的效果。
使用润滑剂使用润滑剂是保护铸造模具并延长其使用寿命的一种简单有效的方法。
润滑剂可以减少摩擦和磨损，从而降低磨损的风险。
润滑剂应该应用到需要保护的各个表面上，以确保完全的覆盖和保护。
进行定期检查和更换模具使用寿命过长后不可避免会出现损坏或磨损。
因此，模具的定期检查和更换是很重要的。
当模具出现严重损坏或磨损时，必须及时更换，以保护工作场所的效率和安全。
如果一个模具无法正常工作，则容易引起其他机器的故障并且会影响生产效率。
结论保护铸造模具并延长其使用寿命有助于提高生产效率和效益。
使用合适的材料和润滑剂，进行加工后热处理，定期清洁和维护，并定期检查和更换模具，可以有效地延长铸造模具的使用寿命。
为了确保安全和高产率，负责任的工程设计师和管理人员应该把铸造模具的保护和保养纳入到他们的工作中去，以确保高质量的生产。

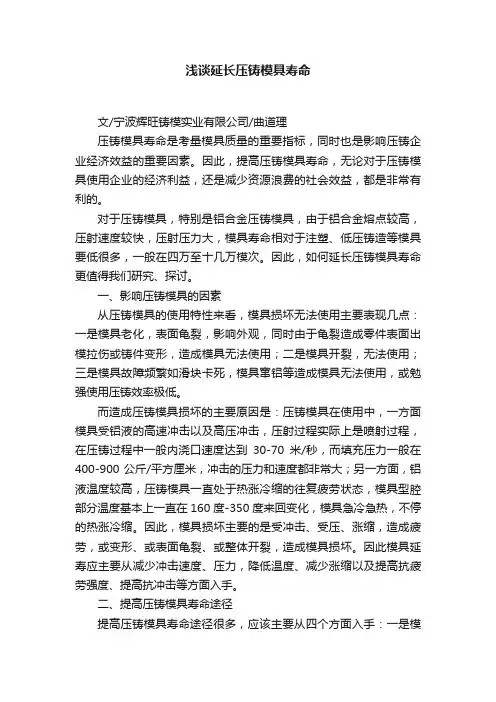

浅谈延长压铸模具寿命文/宁波辉旺铸模实业有限公司/曲道理压铸模具寿命是考量模具质量的重要指标，同时也是影响压铸企业经济效益的重要因素。
因此，提高压铸模具寿命，无论对于压铸模具使用企业的经济利益，还是减少资源浪费的社会效益，都是非常有利的。
对于压铸模具，特别是铝合金压铸模具，由于铝合金熔点较高，压射速度较快，压射压力大，模具寿命相对于注塑、低压铸造等模具要低很多，一般在四万至十几万模次。
因此，如何延长压铸模具寿命更值得我们研究、探讨。
一、影响压铸模具的因素从压铸模具的使用特性来看，模具损坏无法使用主要表现几点：一是模具老化，表面龟裂，影响外观，同时由于龟裂造成零件表面出模拉伤或铸件变形，造成模具无法使用；二是模具开裂，无法使用；三是模具故障频繁如滑块卡死，模具窜铝等造成模具无法使用，或勉强使用压铸效率极低。
而造成压铸模具损坏的主要原因是：压铸模具在使用中，一方面模具受铝液的高速冲击以及高压冲击，压射过程实际上是喷射过程，在压铸过程中一般内浇口速度达到30-70米/秒，而填充压力一般在400-900公斤/平方厘米，冲击的压力和速度都非常大；另一方面，铝液温度较高，压铸模具一直处于热涨冷缩的往复疲劳状态，模具型腔部分温度基本上一直在160度-350度来回变化，模具急冷急热，不停的热涨冷缩。
因此，模具损坏主要的是受冲击、受压、涨缩，造成疲劳，或变形、或表面龟裂、或整体开裂，造成模具损坏。
因此模具延寿应主要从减少冲击速度、压力，降低温度、减少涨缩以及提高抗疲劳强度、提高抗冲击等方面入手。
二、提高压铸模具寿命途径提高压铸模具寿命途径很多，应该主要从四个方面入手：一是模具材料，二是模具设计，三是模具制造，四是模具使用和维护。
（一）模具材料模具材料以及材料的热处理是影响模具寿命的主要因素，模具材料包括型腔材料和套板材料。
1.型腔材料型腔材料以及热处理是影响模具寿命的主要直接因素，前面讲到模具损坏在型腔上主要表现为两种形式，一是开裂，二是表面龟裂。

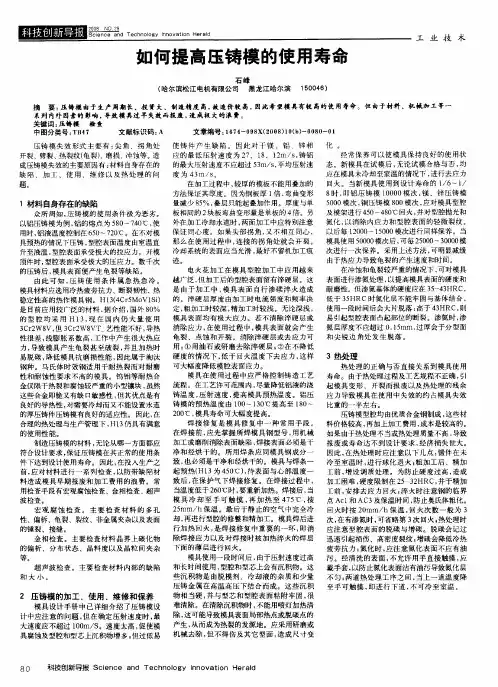

提升模具加工质量来提高压铸模的使用寿命有什么方法？模具失效是指模具工作部分发生严重磨损或损坏而不能用一般修复方法使其重新使用的现象。
模具的失效分偶然失效（因设计错误、使用不当引起模具的过早破坏）和工作失效（因正常破损而结束模具使用寿命）两类。
压铸模的失效形式主要有侵蚀、磨损、变形、冷热疲劳和开裂五种。
锌合金的浇注温度很低，压铸模的失效形式主要是侵蚀和磨损；铝合金、铜合金压铸模的失效形式主要是热疲劳，但侵蚀，也不能忽视。
铝合金压铸模，特别是大型压铸模有时出现开裂。
压铸模的型腔表面，除受到高压高速熔融合金的冲刷外，还吸，收熔融合金在凝固过程中释放的热量，使表面层的温度剧烈上升，与其内部产生很大的温差，表面层产生压应力。
当开模后，型腔表面与空气接触，受到压缩空气和涂料的激冷而产生拉应力。
于是，型腔表面层受到交变应力作用，超过模具材料的疲劳极限时，产生塑性变形，在晶界处产生裂纹，这种失效称为热疲劳失效。
另外，熔融合金中含有氢、氧等活性气体，使模具表面被氢化、氧化。
又由于摩擦和液压冲击产生的热冲蚀磨损，加剧了热应力状态，从而产生黏附。
推出铸件时，模具受到机械载荷的作用，都会导致模具的失效。
总之，模具失效的主要原因有以下三点：①热交变应力引起的热疲劳。
②熔融合金对模具材料的化学—物理作用。
③压铸件脱模时，模具产生的局部应力。
影响压铸模使用寿命的主要原因有：模具的工作和设备条件，使用过程中的维护和保养，压铸件的材质、壁厚、尺寸和形状的影响，以及模具的材质、模具设计与制造工艺和质量等。
提高模具的使用寿命，应从以下几个方面加以考虑：①采用先进合理的毛坯锻造工艺，使碳化物分布均匀，形成合理的金属流线，提高耐磨性和各向同性以及抗胶合能力。
②严格控制机加工质量，特别是模具工作零件的磨削加工对模具使用寿命的影响最大，主要表现在磨削时工件表面出现的磨削应力和磨削裂纹、磨削热降低了零件的耐疲劳（热疲劳和冷疲劳）能力及耐蚀能力。
压铸模具的失效分析随着铝合金压铸模具技术的日趋成熟，锌、铝、镁合金压铸越来越广泛应用于汽车、摩托车、柴油机、电子设备、家用电器等工业及民用产品配件的生产。
然而，压铸模具的早期失效一直是困扰模具生产和使用者的普遍问题，那么，该如何提高模具的使用寿命呢？一、压铸模具的失效压铸模的使用时急热急冷，条件极为恶劣。
以铝压铸模为例，铝的熔点为580-740℃，使用时，铝液温度控制在650-720℃。
在铝液注射时，型腔表面温度急剧上升，型腔表面承受极大的压应力。
开模顶件、喷涂脱模亮剂时，型腔表面温度急剧下降承受极大的拉应力。
由于交变温度影响模具型面压缩、拉伸的交变应力的反复作用从而使模具金属因热疲劳而产生龟裂缺陷。
开裂是由于模具的短时间的热应力或机械应力过载而引起的模具整体破损。
模具的侵蚀主要分为三种：1、腐蚀：金属熔液与铁互相扩散并形成金间化合物；2、冲蚀：金属熔液在型腔中流动时所产生的热机械磨损；3、粘著：金属熔液附着在模具型腔表面，顶出产品时带走型面表层金属。
而压陷是因为模具强度不足或金属碎屑附着在模具型面，受到锁模力作用使模具产生的塑性变形。
二、影响压铸模具使用寿命的因素1、钢材对模具寿命的影响因压铸模具恶劣的使用环境，所以要求模具钢材必须具有优良的淬透性、良好的抗高温强度、高的耐磨性、好的韧度、好的抗热裂能力和高的耐熔损性能等。

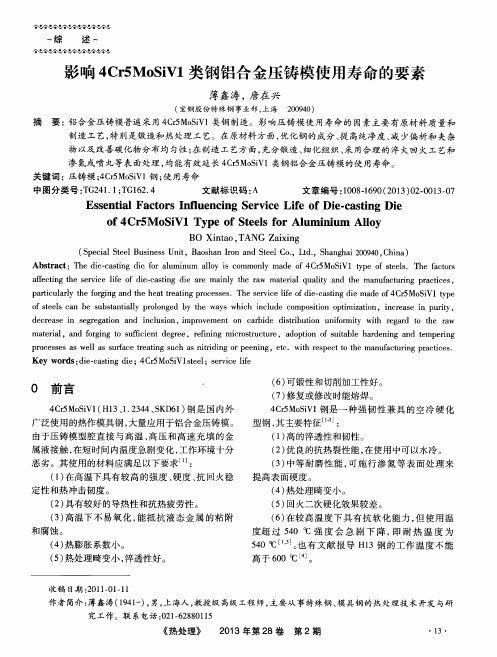

●化学成分压铸模具钢的应用广泛和具有优良的特性主要由钢中的C、Cr、Mo、Si、V 等化学成分决定的。
当然钢中杂质元素必须降低，有资料表明,当Rm在1550MPa 时，材料含硫量由0.03%降到0.003%，会使200℃左右时的冲击韧度提高约1-2倍。
北美压铸学会（NADCA 207-2003）标准就规定:优级(premium)H13钢含硫量小于0.005%,而超级(superior)的应小于0.003%S和0.015%P。
●退火状态均匀的球状珠光体无晶界碳化物●钢材的纯净度杂质是热龟裂发生的起源点杂质无强度，不能抵抗热疲劳、杂质降低钢材的延展性●钢材的均一性钢胚具备近似纵向（锻打延伸方向）、横向机械性质的力学差异各向同性。
