如何提高压铸模具寿命

压铸模具热处理工艺流程压铸模具热处理工艺流程是指对压铸模具进行加热处理，以改善其组织结构和性能，并提高其使用寿命和耐磨性。

热处理工艺流程主要包括退火、正火和淬火等步骤。

首先是退火工艺。

退火是为了消除模具加工过程中的应力，使模具表面平整，提高模具的硬度和韧性。

退火工艺有两种方式，分别是工艺退火和全退火。

工艺退火是将模具加热至一定温度，保持一定时间，然后冷却。

全退火是将模具加热至临界温度，保持一段时间，然后缓慢冷却至室温。

接下来是正火工艺。

正火是指将退火后的模具再次加热至一定温度，并持续一段时间，然后快速冷却。

正火可以提高模具的硬度和耐磨性，使其能够承受较大的压力。

正火的温度和保持时间根据具体模具的材料和要求进行确定。

最后是淬火工艺。

淬火是指将模具加热至高温，然后迅速冷却，使模具的组织结构发生相变，从而提高模具的硬度和强度。

淬火温度和冷却速度根据具体模具的材料和要求进行确定。

常用的淬火介质有水、油和盐浴等。

在进行热处理工艺流程时，还需要注意以下几个方面。

首先是控制加热温度和保持时间，保证模具能够达到所需的组织结构和性能要求。

其次是选择合适的冷却介质和冷却速度，以保证模具的硬度和强度。

同时，还需要进行适当的淬火后处理，如回火、沉淀硬化等，以消除淬火应力和提高模具的韧性和强度。

总之，压铸模具热处理工艺流程是一个复杂而关键的工艺过程，它直接影响到模具的使用寿命和耐磨性。

通过合理选择退火、正火和淬火等工艺步骤，控制加热温度和保持时间，以及进行适当的淬火后处理，可以有效提高模具的性能，减少模具的变形和磨损，从而提高模具的使用寿命。

压铸模具的失效形式及提高其使用寿命的途径近年来压铸生产的迅速发展，为汽车、摩托车的大量零部件提供了一种经济、高效的生产方式。

如何提高压铸模的使用寿命，历来是人们所关心的问题。

压铸模寿命短不但增加产品的成本，而且严重影响生产，成为生产上急待解决的关键问题。

2 压铸压铸模的失效形式2.1 热疲劳裂纹热疲劳裂纹是压铸压铸模最常见的失效形式，占压铸模失效的60％~70％。

由于压铸过程中压铸模反复经受急冷、急热所造成的热应力，导致在压铸模型腔表面或内部热应力集中处逐渐产生微裂纹，其形貌多数呈现网状，又称龟裂，也有呈放射状。

这些在压铸模表面浅层中的微裂纹，一般可以修复掉，如果热疲劳裂纹深入基体内部，修模会导致压铸模尺寸超差，或者由于压铸过程中循环次数的增加，热应力使热疲劳裂纹继续扩展成宏观裂纹，从而导致压铸模的失效。

热疲劳裂纹是热循环应力、拉伸应力和塑性应变共同作用而产生的。

塑性应变促进裂纹的形成，拉伸应力促进裂纹的扩展与延伸。

因此降低温度循环幅、增加压铸模材料强韧性、形成表面压应力，均可推迟或延缓热疲劳裂纹的形成及扩展，从微观分析，热疲劳裂纹往往在晶界碳化物、夹杂物集中区萌生，因此钢质洁净、显微组织均匀的优质热作模具钢有较高的热疲劳抗力。

2.2 整体脆性开裂整体脆性开裂是由于偶然的机械过载或热过载而导致压铸模灾难性断裂。

材料断裂时所达到的应力值一般都远低于材料的理论强度，由于微裂纹的存在，受力后将引起应力集中，使裂纹尖端处的应力比平均应力高得多。

压铸模脆性开裂引起的原因很多，诸如压铸操作失常引起的机械过载、热冲击，压铸模设计不合理产生应力集中等等。

材料的塑韧性是与此现象相对应的最重要的力学性能。

模具钢中夹杂物的减少，韧性将明显提高。

在实际生产中，整体脆断的情况较少发生。

2.3 溶蚀或冲蚀熔融的金属液以高压、高速进入型腔，对压铸模成形零件的表面产生激烈的冲击和冲刷，造成型腔表面的机械冲蚀，高温使压铸模硬度下降，导致型腔软化，产生塑性变形和早期磨损。

提高压铸模具寿命—细节决定成败一胜百模具技术（宁波）有限公司薛慧庆提高压铸模具的寿命，是压铸行业一直的追求。

产品生产者通常要求模具生产者提供寿命保证。

模具生产商通常把模具寿命保证的希望寄托在模具材料上，希望优质的模具材料能解决一切问题！优质的模具材料能解决一切问题吗？答案显然不那么肯定！只有系统地考虑模具设计、制造、服役、维护等各个方面的问题，遵循科学规律，才能真正在保障压铸产品质量的前提下，尽可能地提高压铸模具的寿命。

模具设计通常在模具设计阶段，建议注意以下几点：1：选择合适的R角。

R角开裂在压铸模具早期失效中经常发生，实验证明R角小于1mm时，材料的抗开裂的能力下降（图1），通常在压铸模具中有机械应力和热应力存在，热应力和温度变化和模具使用温度相关。

因此，参考各类模具的使用温度，一般建议锌压铸R角>0.5mm，铝压铸R角>1.0mm，铜压铸R角>1.5mm。

图1 冲击韧性和R角的关系（H13材料，硬度46-47HRC）2：要绝对保证模具的强度和刚度，防止模具使用过程中变形，降低模具寿命，因此，模壁要留有足够的厚度，通常建议：型腔到外表面的距离>50mm；型腔深度与模具厚度的比<1:3；浇口与型腔壁距离>50。

另外，优化模架结构，也非常重要。

在各个设计规范中对模架的设计都有表述，需要提到一点，对于长寿命模具，使用预硬钢(如ASTM 4140、4340(对应GB 42CrMo、40CrNiMoA)，ASSAB 718 )能有效提高模架的抗压塌性能。

3：采用镶件，对于易损坏或强度较少的部分分开成为下镶块，并且对于长寿模具建议推杆孔采用镶套。

4：浇口要远离型腔壁，型芯，镶块。

5：要在型腔面和冷却水道之间留有足够的距离，较短的距离会加大由于温度剧烈变化导致的热应力，过大的距离则没有冷却效果(参见图二)。

水孔壁离型腔一般建议为25mm，浇口处为28mm；角部型腔面距冷却水道的距离>50mm。

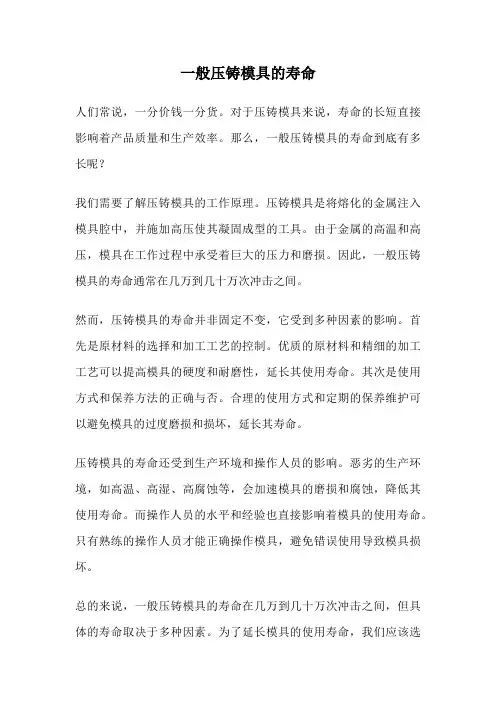

一般压铸模具的寿命
人们常说，一分价钱一分货。

对于压铸模具来说，寿命的长短直接影响着产品质量和生产效率。

那么，一般压铸模具的寿命到底有多长呢？
我们需要了解压铸模具的工作原理。

压铸模具是将熔化的金属注入模具腔中，并施加高压使其凝固成型的工具。

由于金属的高温和高压，模具在工作过程中承受着巨大的压力和磨损。

因此，一般压铸模具的寿命通常在几万到几十万次冲击之间。

然而，压铸模具的寿命并非固定不变，它受到多种因素的影响。

首先是原材料的选择和加工工艺的控制。

优质的原材料和精细的加工工艺可以提高模具的硬度和耐磨性，延长其使用寿命。

其次是使用方式和保养方法的正确与否。

合理的使用方式和定期的保养维护可以避免模具的过度磨损和损坏，延长其寿命。

压铸模具的寿命还受到生产环境和操作人员的影响。

恶劣的生产环境，如高温、高湿、高腐蚀等，会加速模具的磨损和腐蚀，降低其使用寿命。

而操作人员的水平和经验也直接影响着模具的使用寿命。

只有熟练的操作人员才能正确操作模具，避免错误使用导致模具损坏。

总的来说，一般压铸模具的寿命在几万到几十万次冲击之间，但具体的寿命取决于多种因素。

为了延长模具的使用寿命，我们应该选
择优质的原材料，精细加工，合理使用模具，定期进行保养维护，并提高操作人员的技术水平。

压铸模具是现代工业生产中不可或缺的工具，其寿命的长短直接关系到产品质量和生产效率。

只有合理使用和保养模具，才能延长其寿命，提高生产效率，为企业带来更多的利益。

让我们共同努力，为压铸模具的寿命增添更多的光彩！。

压铸模的保养对提高模具使用寿命的影响0引言随着我国经济的快速发展，对于模具的质量水平和精度要求都提出了极高的要求，模具企业如果想实现可持续性发展，那么就应该有效地适应市场经济的发展，不断提高模具使用寿命。

压铸模由于造价较高、制造精度高、投资大、生产周期长，所以各个模具使用企业都希望压铸模具有较高的使用寿命。

本文就压铸模的保养对提高模具使用寿命的影响就行探讨。

1 压铸模保养的必要性压铸模具由于长时间使用和压射速度过高，在使用一段时间之后，在压铸模具的型芯和型腔上都会或多或少有沉积物。

这些沉积物与型芯和型腔表面粘附牢固，硬度相当高，很难加以清除。

这些沉积物是在高温高压下，由少量压铸金属、冷却液和脱模剂的杂质来进行结合而成。

我们在清除这些沉积物的过程中，应采用机械方法或研磨方式去除，而不可以采用喷灯来进行加热清除，这样做的后果是很容易成为热裂的发源地，导致模具表面产生脱碳点或者局部热点，但是值得注意的是，在清除的过程中不可以伤及到压铸模具的其它型面，避免出现尺寸变化的问题。

周期性地保养压铸模具能够使压铸模具处于一个非常良好的使用状态。

一个新的压铸模具在进行试模之后，无论试模结果与否合格，都应该及时进行去应力回火（一定要在模具未冷却至室温的时候）。

在进行压铸模10 000模次之后，就应该消除型腔表面中的轻微裂纹和残余内应力，对模架和模具型腔进行回火、氮化、抛光，温度设置在450℃~480℃。

同样保养应该在以后压铸模每进行12 000~15 000模次后进行。

如果压铸模具在使用50 000模次之后，可以延长保养时间，可以在每25 000~30 000模次进行一次。

总之，压铸模保养十分必要，能够有效减缓模具龟裂的产生时间和延伸速度，提高模具使用寿命。

2 如何加强压铸模的保养来提高模具使用寿命2.1建立模具档案，做好准备第一，给每一套模具在入厂时建立一套完整的使用记录，这是保证以后保养和维护的一个重要依据，每一条都要做得细致，清晰，包括每日的生产模次在内；第二，作为一名模具管理人员，模具自入厂以后，模具每一部分的结构配件必须要详细记入模具档案里，并且要根据需要，把模具内的易损部分列出，提前准备配件，比如顶杆，型芯等。

怎样延长铸造模具的使用寿命铸造模具是在金属铸造中使用的重要工具，但长期使用后，模具很可能会损坏或磨损。

因此，保护铸造模具并延长其使用寿命非常重要。

以下是一些延长铸造模具使用寿命的方法：定期清洁模具铸造模具需要经常清洁和维护。

模具在使用一段时间后会积累金属残留物和杂质，这些残留物会导致模具表面磨损和损坏。

定期清洗和维护模具，可以有效地去除这些积累的物质，保护模具免受损坏。

使用合适的铸造材料我们应该使用合适的铸造材料，以保护模具。

不同的铸造材料具有不同的性质和特点，因此我们应该选择最适合使用环境的材料以减少磨损和损坏。

例如，在高温或高压环境下，合适的材料应该具有高温强度和抗压能力。

进行加工后热处理通过热处理可以增加模具的硬度，同时保持其韧性和抗磨损性，进而延长使用寿命。

许多模具可以通过火热或冷却处理等方法进行加工后热处理，以获得更好的效果。

使用润滑剂使用润滑剂是保护铸造模具并延长其使用寿命的一种简单有效的方法。

润滑剂可以减少摩擦和磨损，从而降低磨损的风险。

润滑剂应该应用到需要保护的各个表面上，以确保完全的覆盖和保护。

进行定期检查和更换模具使用寿命过长后不可避免会出现损坏或磨损。

因此，模具的定期检查和更换是很重要的。

当模具出现严重损坏或磨损时，必须及时更换，以保护工作场所的效率和安全。

如果一个模具无法正常工作，则容易引起其他机器的故障并且会影响生产效率。

结论保护铸造模具并延长其使用寿命有助于提高生产效率和效益。

使用合适的材料和润滑剂，进行加工后热处理，定期清洁和维护，并定期检查和更换模具，可以有效地延长铸造模具的使用寿命。

为了确保安全和高产率，负责任的工程设计师和管理人员应该把铸造模具的保护和保养纳入到他们的工作中去，以确保高质量的生产。

压铸模具失效形式以及如何提高寿命压铸模具是压铸生产中最重要的零部件之一，它承担着压铸工艺中的成型和冷却功能，是压铸产品质量和产量的关键因素之一。

然而，由于压铸模具在工作过程中受到高温高压的影响，加之工作频次高，很容易出现失效现象。

本文将探讨常见的压铸模具失效形式以及如何提高其寿命。

一、压铸模具失效形式1. 疲劳失效。

由于模具在压铸生产中的高频使用，反复受力反复工作，易产生疲劳失效。

疲劳失效分为低应力疲劳和高应力疲劳，低应力疲劳主要表现为模具表面开裂、裂纹扩展；高应力疲劳主要表现为模具出现断裂现象。

2. 磨损失效。

在模具定向移动过程中，会磨损模具表面，削减模具尺寸精度，造成松动和失效。

磨损失效分为粘着磨损、磨粒磨损、抛光磨损等。

3. 腐蚀失效。

模具在高温高压下与铝合金反应，会导致腐蚀失效。

大量的铝合金氧化物和废气产生，这些氧化物会在模具表面附着、腐蚀，严重影响模具的使用寿命。

4. 热疲劳失效。

在模具与铝合金摩擦过程中，会产生大量的热量，造成热膨胀和收缩，导致热疲劳失效。

热疲劳失效不可逆，一旦发生，模具寿命会大幅缩短。

二、提高压铸模具寿命的方法1. 优化模具设计。

在模具设计阶段，可以采用耐热合金、表面渗碳处理等技术和材料，以提高模具的耐热性、耐腐蚀性和耐磨损性。

2. 加强模具维护。

定期对模具进行清洁和润滑，对磨损严重的模具进行翻新和更新，是提高压铸模具寿命的必要手段。

维护模具还可以准确的检测模具工作情况，及时调整和修复模具。

3. 优化压铸工艺。

优化压铸工艺，可以减少模具的应力和疲劳程度。

通过优化压铸工艺可以选择合适的铝合金材料和合理的工艺参数，具有重要的提高模具使用寿命和生产效率的作用。

4. 加强模具管理。

科学的模具管理，可以提高压铸模具的使用效率和寿命。

包括模具存储、模具抽检、模具保养四个方面。

结论：压铸模具是压铸产品质量的关键环节，模具失效会影响生产效率和生产成本，甚至还会产生质量问题。

因此，提高压铸模具的寿命是非常重要的。
