SEFELEC线束测试仪资料

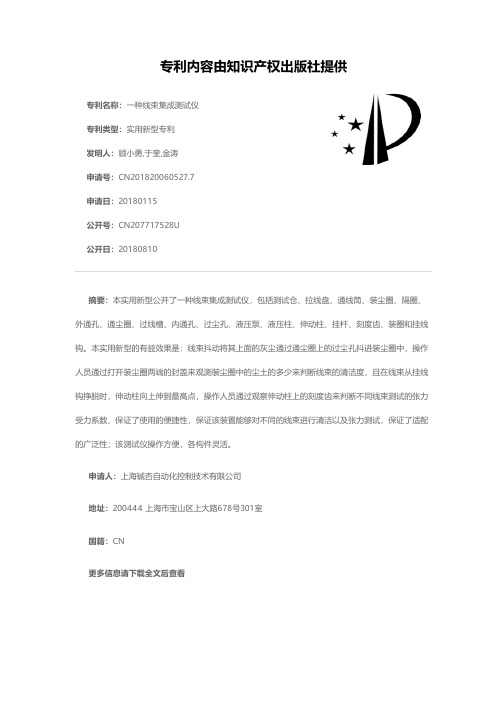

专利名称：一种线束集成测试仪专利类型：实用新型专利
发明人：顾小勇,于奎,金涛
申请号：CN201820060527.7申请日：20180115
公开号：CN207717528U
公开日：
20180810
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种线束集成测试仪，包括测试仓、拉线盘、通线筒、装尘圈、隔圈、外通孔、通尘圈、过线槽、内通孔、过尘孔、液压泵、液压柱、伸动柱、挂杆、刻度齿、装圈和挂线钩。

本实用新型的有益效果是：线束抖动将其上面的灰尘通过通尘圈上的过尘孔抖进装尘圈中，操作人员通过打开装尘圈两端的封盖来观测装尘圈中的尘土的多少来判断线束的清洁度，且在线束从挂线钩挣脱时，伸动柱向上伸到最高点，操作人员通过观察伸动柱上的刻度齿来判断不同线束测试的张力受力系数，保证了使用的便捷性，保证该装置能够对不同的线束进行清洁以及张力测试，保证了适配的广泛性；该测试仪操作方便，各构件灵活。

申请人：上海铖杏自动化控制技术有限公司
地址：200444 上海市宝山区上大路678号301室
国籍：CN
更多信息请下载全文后查看。

线束测试仪设计与选型线束测试仪线束测试仪一般有从低电压到高电压、便携式、台式等，主要有ATX-100导通线束测试仪、ATX-100S系列导通线束测试仪、ATX-3000台式线束测试仪、ATX-3000S系列台式线束测试仪、ATX-6000高压线束测试仪等系列。

可满足从单根线缆测试到复杂的线缆、线束网络测试几乎所有的测试需求。

线束测试是对电路中连接各电器设备的接线部件以及绝缘包扎材料等进行测试，一般需要测量线束的导通， 绝缘，耐压，电阻，常见的故障有：导线之间的短路、断路、漏接，误配线，接触不良，导线整体绝缘耐压等级故障。

选型指南：线束测试是对电路中连接各电器设备的接线部件以及绝缘包扎材料等进行测试，导线之间的短路、断路、漏接，误配线，接触不良，导线整体绝缘耐压等级故障。

1、使用环境根据实际的使用环境，选择导通线束测试仪，台式线束测试仪或高压线束测试仪等。

2、测试功能测试功能有导通测试，二极管测试，电阻测试，绝缘测试，耐压测试等等。

电阻的测试有两线制和四线制，四线制测试速度快精度高，所以选型时需要确认测试功能及测试精度的要求。

3、测试通道根据测试需求选择足够的测试通道。

4、软件功能登录权限设置，软件功能操作，测试报告及数据存储分析等。

5、配件打印机，探针，转接板，校准配件等。

导通线束测试仪：台式线束测试仪：高压线束测试仪：产品分类：柜式线束测试仪：ATX-100系列ATX-3000系列ATX-6000系列ATX-M系列ATX-100系列导通线束测试仪功能特点：•设备采用5寸高分辨率的触摸屏•高速的导通测试•模块化设计平滑升级，可扩展•联机多台测试，可协调工作•RS232，USB等接口可供选择产品名称ATX-64ATX-128ATX-256ATX-512测试端点64128256512最大回路数3264128256存储测试数据量可存储20000个测试方案，存储测试数据40000000条检测内容通断测试√瞬断测试√检测电压DC3.3Vmax±5%检测电流0.06mAmax±5%配线断定电阻值导通：38kΩ以下 非导通：42kΩ以上ATX-100S系列导通线束测试仪功能特点：•设备采用高分辨率的触摸屏•高速的导通测试•模块化设计平滑升级，可扩展•联机多台测试，可协调工作•RS232，USB等接口可供选择导通测试激励电压不大于10V，±5%激励电流不大于1mA，±5%导通电阻100Ω~100kΩ，±5%电子元件测试电阻测试不大于100Ω，±1%±3Ω（需标定）100Ω~1MΩ，±1%二极管测试电压不大于10V，±10%测试电流不大于1mAATX-3000系列台式线束测试仪功能特点：•设备可单机操作，亦可连接至电脑操作•测试通道64/128/256，更多通道可快速扩展•高压检测完成后自动复位，提高检测安全性•自学习功能，快速检测未知线束的连接关系及精确电阻•导通功能，能检测导线的通路、短路、断路、连接不良等造成的连接关系混乱 测试点数：32-65536测试项参数范围精度导通测试激励电压不大于5V±5%激励电流不大于1mA±1%导通电阻500-1KΩ±10%绝缘电阻测量绝缘电阻10MΩ~1000MΩ±10%DC电压50V~750V±5%耐压测试AC电压50V~500V±5%检测电流0.5mA~5mA±0.2mAATX-3000S系列台式线束测试仪功能特点：•设备可单机操作，亦可连接至电脑操作•测试通道64/128/256/512，更多通道可快速扩展•四线制电阻测试，测试精度高•自学习功能，快速检测未知线束的连接关系及精确电阻•导通功能，能检测导线的通路、短路、断路、连接不良等造成的连接关系混乱导通测试激励电压不大于5V，±5%激励电流不大于1mA，±1%导通电阻50~5kΩ（默认500Ω），±10%电阻测试二线制不大于10Ω，±1%±3Ω（需标定）10Ω~1MΩ，±1%四线制0.01Ω~10Ω，±1%±0.01Ω10Ω~100Ω，±0.5%绝缘电阻测试耐压测试绝缘电阻10MΩ~1000MΩ，±10%DC电压50V~750V，±5%AC电压50V~500V，±5%检测电流0.5mA~5mA，±0.2mAATX-6000系列高压式线束测试仪功能特点：•高速的导通测试•自学习检测功能•直流高压测试DC50V~1000V，精度±5%•交流高压测试电压AC50V~750V，精度±5%•采用板卡式结构，可根据客户需求灵活快速扩展•高压放电检测功能，提高检测安全性•测试报告自动记录功能测试项参数范围精度导通测试激励电压不大于5V±5%激励电流不大于1mA±5%导通电阻50Ω~1kΩ（默认500Ω），±5%±5%绝缘电阻测量绝缘电阻1Ω~1MΩ±10%DC电压DC10Vmax(10mA,100mA,1A)，±5%±5%耐压测试AC电压50V~750V±5%检测电流0.5mA~5mA±0.2mAATX-M系列柜式线束测试仪软件介绍：软件配置管理员和操作员权限（可根据客户需求灵活添加），根据用户名提示输入密码即可登录进入软件主界面，提高数据的安全性。

使用说明书OPERATION MANUAL MODEL UC6603系列线束导通测试仪常州优策电子科技有限公司Changzhou Youce Electronic Co.,Ltd.地址：江苏常州市天宁区采华路2号电话：400-114-8006传真：网址：邮箱：1目录第一章开箱安装 (4)1.开箱检查 (4)2.电源连接 (4)3.环境 (4)5.外接治具及转接线使用注意事项 (5)6.预热 (5)第二章概述 (6)1.前面板说明 (6)2.后面板说明 (7)3.显示区域定义 (9)4.基本操作 (9)第三章详细操作 (10)1.开机 (10)2.<文件>页面 (11)2.1内部文件页面介绍 (11)2.2外部文件页面介绍 (13)3.<设置>页面 (13)3.1测量设置 (14)3.1.1测试模式 (14)3.2系统设置 (17)23.3二极管设置 (19)3.4电阻设置 (20)4.<寻点>页面 (20)5.<学习>页面 (21)5.1普通常规线束学习 (22)5.2单端线束学习 (23)5.<测试>页面 (24)5.1页面简介 (24)5.2测试页面菜单简介 (25)第四章通讯接口 (26)1.RS232C接口 (26)2.1RS232标准 (26)3第一章开箱安装本章讲述当您收到仪器后必须进行的一些检查，并且在安装使用仪器之前必须了解和具备的条件。

1.开箱检查感谢您购买和使用我公司产品，在开箱后您应先检查仪器是否因为运输出现外表破损，我们不推荐您在外表破损的情况下给仪器上电。

然后根据下列装箱单进行确认。

UC6603线束导通测试仪X1电源线X1使用说明书X1自动找点探针X124V电源适配器X1若有不符合请尽快与我公司或经销商联系，已维护您的权益。

2.电源连接供电电压范围：200～242Vac。

供电频率范围：47～63Hz。

供电功率范围：不小于100VA。

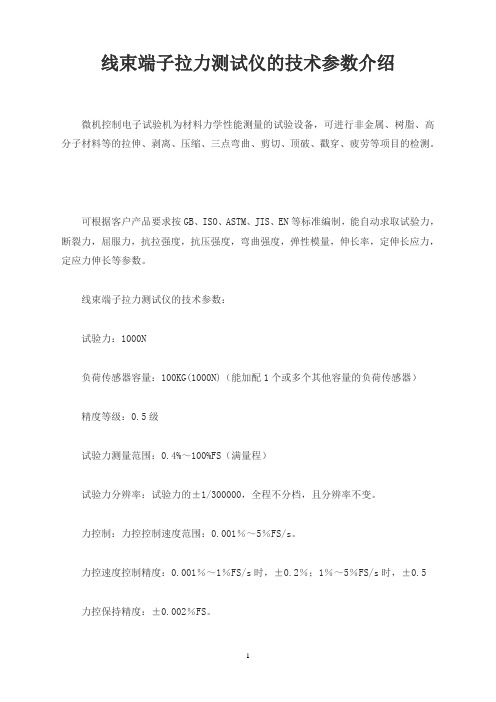

线束端子拉力测试仪的技术参数介绍微机控制电子试验机为材料力学性能测量的试验设备，可进行非金属、树脂、高分子材料等的拉伸、剥离、压缩、三点弯曲、剪切、顶破、戳穿、疲劳等项目的检测。

可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强度，弹性模量，伸长率，定伸长应力，定应力伸长等参数。

线束端子拉力测试仪的技术参数：试验力：1000N负荷传感器容量：100KG(1000N)（能加配1个或多个其他容量的负荷传感器）精度等级：0.5级试验力测量范围：0.4%～100%FS（满量程）试验力分辨率：试验力的±1/300000，全程不分档，且分辨率不变。

力控制：力控控制速度范围：0.001％～5％FS/s。

力控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～5％FS/s时，±0.5力控保持精度：±0.002％FS。

变形控制：变形控控制速度范围：0.001％～5％FS/s。

变形控速度控制精度：0.001％～1％FS/s时，±0.2％；1％～5％FS/s时，±0.5％。

变形控保持精度：±0.002％FS。

位移控制：位移控控制速度范围：0.0001～1000mm/min。

位移控速度控制精度：±0.2％；位移控保持精度：无误差。

有效试验宽度：120mm、360mm、410mm三种规格有效拉伸空间：800mm有效压缩行程：800mm控制系统：全微机自动控制。

单位选择：g/Kg/N/KN/Lb多重保护：系统具有过流、过压、欠流、欠压等保护；行程具有程控限位、极限限位、软件限位三重保护。

出现紧急情况可进行紧急制动。

主机结构：门式，结构新颖，美观大方，运行平稳电源：220V50Hz功率：200w。

线束通断测试仪原理
线束通断测试仪的原理是通过检测线束中的电流是否能够正常通断来判断线束的工作状态。

这种测试仪通常由一个电源和一个测量仪表组成。

在测试之前，电源会提供一定的电流给线束，然后测量仪表会检测线束中的电流值。

如果线束中的电流值为零，则说明线束中出现了断路或者开路的情况，即线束没有正常通电。

相反，如果线束中的电流值与电源提供的电流值相近，则说明线束正常通电。

为了确保测试结果的准确性，线束通断测试仪通常具有高精度的测量仪表和稳定的电源。

测量仪表能够精确地显示线束中的电流值，而稳定的电源能够提供稳定的电流输出。

线束通断测试仪广泛应用于各个行业，特别是电子制造业和汽车制造业等需要大量使用电线束的领域。

通过使用线束通断测试仪，生产厂商可以在生产过程中对线束进行检测，及时发现并解决线束的故障，确保线束的质量和可靠性。

使用说明书OPERATION MANUAL线束导通测试系统12第一章线束测试系统1.线束测试台简介1.1概述测试系统主要用于检测各种线束的连接形态，包括其中的直连线的通断、二极管的正反接（未接）、部分回路的电阻电容电感等测试、继电器通断测试、部分回路绝缘耐压测试。

该系统可以记录保存测试数据，该系统主要由测试台、测试系统、测试模块、打印机、音箱及扫描枪等一系列组成。

广泛应用于汽车线束、冰箱及洗衣机等行业。

31.2测试台尺寸1.2.1倾斜式这一类测试比较常规，比较符合人体工程学要求。

目前大部分客用户都是采用这种方式的测试台，此类测试规格有1.2m 、1.8m 、2.4m 、及3.6m;1.2.2平铺式此类测试台体积比较的大，主要用于整车线束，比较的重，但是平铺后操作比较的方便。

此类测试台可根据客户的要求定制。

1.3测试台结构1.3.1材料为钣金，不锈钢面板，铝塑板及铝型材等。

41.3.2主要结构电源开关调压阀和油水分离器测试台面板测试气动模块总弹出开关寻点接口5第二章测试系统配套测试仪简介2.1仪器功能导通（开路，短路）二极管（正反向，未接）端子到位检测垂直度检测气密检测挡片（二次锁）检测继电器打印机语音播报可以配合其它测试项综合测试2.2后面板接口REMOTE ：仪器支持两路继电器控制输出，及光耦输出控制，可外接三色灯；RS232：仪器支持两路RS232通讯；SEARCH ：寻点接口输出 Foot:外部控制输入6USBHOST:仪器支持U 盘程序升级POWER ：电源开关 RUN ：系统运行指示灯2.3仪器升级第一步插上U 盘第二步短路FOOT 引脚第三步打开电源，当仪器重新启动后表示仪器升级成功 第四步拔掉U盘7第三章线束测试仪软件介绍3.1登陆界面3.1.1、页面简介当打开该系统后会出现界面，主要用于客户选择登入方式，是否登陆后是否需要硬件自检，以及显示该软件的软件版本号及版权所有，当出现问题后的售后联系方式等。

线束检测仪原理
线束检测仪是一种用于检查线束连接是否正确的仪器。

它主要通过检测线束中的导线连接状态来判断是否存在错误。

线束检测仪的原理是基于电路的连通性。

当线束中的导线连接正确时，电流能够顺利通过每条导线，形成一个闭合的电路。

而当连接错误或存在缺陷时，电流的路径就会受阻或中断。

为了实现线束检测，线束检测仪通常包括一个发射端和一个接收端。

发射端通过发送电信号到线束中的导线上，而接收端则接收并检测到达的信号。

这样，通过比较接收端接收到的信号与预期信号之间的差异，就可以确定线束连接的正确性。

具体来说，线束检测仪利用电路的闭合性原理进行工作。

当发射端发送一个电信号时，如果线束中的导线连接正确，接收端可以正常接收到信号并返回正常的响应。

反之，如果存在连接错误或缺陷，接收端可能无法接收到信号或收到异常的响应。

为了提高检测的准确性，线束检测仪通常会采用不同的检测方法。

例如，可以使用电压比较法来检测线束的连通性。

这种方法通过比较接收到的信号电压与预期信号电压之间的差异，确定连接是否正确。

线束检测仪在电子设备制造和维修中有广泛的应用。

它可以帮助检测和定位线束连接错误，提高电子设备的可靠性和安全性。

同时，它也可以节省调试和排查故障的时间和成本。

电路设计测试仪按照内部实现的功能原理可分为5个单元，包括主控CPU及外围电路单元、CAN通信接口单元、测试激励单元、测试通道切换单元、测量单元，如下图：图1测试仪电路结构图如图中线框内所示为测试仪结构，CAN总线可连接上位机与测试仪通信，外部的电缆网络上标准的电缆接口通过1.2米长的转接线缆与测试仪接口的针点一一对应。

测试仪各结构单元细分功能如下：1)主控CPU系统单元该单元是线缆测试仪的核心，主要完成各项功能测试、过程控制、测试数据采集处理及存储、与上位机通信并上传测试数据等。

2)CAN通信接口单元该单元实现CAN总线数据收发功能。

3)测试激励单元该单元提供各项功能测试的激励，包括9V及以下低压激励源、20VDC-2000VDC激励源、交流100~800V AC、低压交流等激励源。

4)测试通道切换单元该单元负责将需要测试的线缆通道接入测试回路。

5)测量电路单元该单元主要负责实现电压信号的获取、调理、AD采样等，包括导通、绝缘、耐压和电容几种测试电路，主控CPU根据当前的测试模式将相应的测试电路接入测试回路。

1.1.1.1主控单元主控单元以TI公司DSP TMS320F2812为主控芯片，当接收到来自上位机的各种测试命令和数据后，开启相应的测试项目，负责完成测试电路的过程控制、测试数据的采集、处理、分析、存储、上传等功能。

其最小系统主要包括供电电路设计、时钟电路、复位电路、存储电路、FPGA电路、以及其它一些功能电路等。

本方案所选主系统控制芯片为TMS320F2812，它是TI(Texas Instruments)推出的一款面向工业控制应用的高性能定点数字信号处理器。

TMS320F2812基于高性能的32位CPU，主频最高可达150MHZ，除了具备强大的运算能力外，片内还继承了丰富的外设模块，便于构成高性能的工业测控系统。

TMS320F281x除了具有其他DSP芯片所具有的的强大运算能力和实时响应能力外，片内还集成了大容量的Flash存储器和高速RAM，并提供了许多实用与控制系统的片内外设和接口，如A/D转换模块、串行外设几颗接口SPI和SCI、增强型控制局域网接口等。

线束端子拉力测试仪的技术参数介绍线束端子拉力测试仪是一种专业的测量电线和线束的拉力的仪器。

在生产制造过程中，线束端子拉力测试仪可以用来确认线束端子固定的牢度以及其它连接部件的可靠性，确保电线和线束连接的安全性和可靠性。

本文将介绍该测试仪的技术参数。

1. 测力范围测力范围是线束端子拉力测试仪的基本技术参数之一，它决定了该测试仪量测拉力时的最大和最小值。

通常，线束端子拉力测试仪的测力范围从1N到5000N，而更高范围的测试仪器也可提供更高的测力范围。

2. 分辨率分辨率是指测试结果中最小的可检测单位，通常用N（牛顿）表示。

例如，当线束端子拉力测试仪的分辨率为0.1N时，测试结果中的任何差异小于0.1N都将被忽略，而大于等于0.1N的差异才会被测试出来。

3. 精度精度是指测试仪器的测量结果与真实值之间的偏差。

精度误差越小，测试结果越准确。

线束端子拉力测试仪的精度通常在0.1%到1%之间，而高级测试仪器可达到更高的精度。

4. 过载保护能力过载保护能力是线束端子拉力测试仪的重要技术参数，它可以防止在短时间内过度施力而导致测试仪器受损或出现不可逆的误差。

一般来说，测试仪的过载保护应该达到150%的测量范围。

5. 响应时间响应时间是指测试仪器在接收到信号后所需的反应时间，通常用秒（s）表示。

高速响应时间可以在测试时提高效率，而低速响应时间可以在测量小拉力时提高准确性。

线束端子拉力测试仪的响应时间通常在100毫秒到2秒之间。

6. 数字显示精度数字显示精度通常指测试仪器数字显示的档位数。

例如，如果测试仪器为4档显示，那么在测量过程中所得到的数据将会被四舍五入到最接近的数字显示位置。

线束端子拉力测试仪的数字显示通常为4~6档。

7. 最大显示值最大显示值是指测试仪仪表的最大读数限制。

当测试结果超出该值时，测试仪表将显示越界，而且测试结果不再有效。

线束端子拉力测试仪的最大显示值通常为9999，而高档测试仪器的最大显示值可以达到99999。

线束测试方法
线束测试主要包括导通测试、绝缘测试和耐压测试。

以下是具体的测试方法：
1. 导通测试：导通测试主要通过逐条线路通电来判断通断，使用万用表、蜂鸣器和指示灯等设备。

2. 绝缘测试：绝缘测试主要检测线缆的整体质量，包括划伤、针脚弯曲、绝缘等故障。

绝缘测试可以根据用户的要求或行业标准自行设置绝缘电阻值范围。

3. 耐压测试：耐压测试主要通过施加电压测其漏电流来判别是否符合产品技术条件规定。

此外，线束测试仪是集导通、绝缘、耐压、通断等测试功能为一体的高精度测试仪器，可以对线束进行全面的测试。

以上内容仅供参考，具体方法可根据不同情况灵活调整。
