LX-9830B型线束电压降测试仪作业指导书

截面积（mm 2）0.50.75电压降标准值3mV 6mV 8mV样品编号10#11#12#10#11#12#10#11#12#合格正常压接高度（mm ） 1.40mm 1.35mm 1.68mm 实测值（mV ）0.80.80.9 1.214 1.3 1.9 1.9 2.0样品编号13#14#15#13#14#15#13#14#15#合格较松压接高度（mm ）实测值（mV ） 1.00.9 1.1 1.4 1.6 1.5 2.2 2.3 2.3样品编号16#17#18#16#17#18#16#17#18#合格较紧压接高度（mm ）实测值（mV ）0.50.60.70.9 1.1 1.1 1.5 1.6 1.71.0项目判定1.52 1.53 1.54 1.42 1.44 1.45 1.79 1.79 1.781.35 1.36 1.32 1.26 1.26 1.25 1.52 1.53 1.54表2试验项目2:压接松紧度对端子压接区电压降的影响1通过试验验证并分析端子压接区电压降主要影响因素及超标原因1.1试验过程进行3组试验，分别验证铜线断丝、端子压接松紧程度、端子表面氧化对端子压接区电压降的影响。

每组试验均采用相同材质的端子和电线，电线均采用0.5mm 2、0.75mm 2、1.0mm 2规格各3根。

铜线断丝电压降试验，采用断1根铜丝和断2根铜丝的试验组与不断丝的参照组进行比较；压接松紧程度电压降试验，采用较松压接和较紧压接的试验组与正常压接的参照组进行比较；端子表面氧化电压降试验，采用30天氧化和90天氧化的试验组与刚从密封袋取出的全新的参照组进行比较。

试验结果和结论如表1-表3所示。

结论1：断一两根根铜丝对端子压接区电压降测试结果的影响是：大致会引起电压降升高0.2~0.4mV 。

断丝并非是引起端子压接区电压降不合格的主要因素。

结论2：压接松紧程度对端子压接区电压降的影响：大致会引起端子压接区电压降0.3~0.7mV 的偏差，属于正常波动。

高压测试作业指导书耐压仪使用方法：1、操作时必须戴好橡胶绝缘手套、坐椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行测试品连接或拆卸操作！2、在确定电压指示为０，测试灯熄灭状态下接被测物体，并把地线连接好。

3、设定漏电流报警（击穿）所需值。

4、按下预置开关。

5、选择所需报警电流量程档。

6、调节漏电流预置电位器到所需报警值（看漏电流表）。

7、手动测试：将定时开关设到关的位置，按下启动钮，测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。

测试完毕后，将电压调节到测试值的１/２左右位置后按复位钮，切断高压输出，测试灯灭，此时被测试为合格。

如果被测物体电流超过预置时，则仪器自动切断输出电压，同时蜂鸣报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声。

8、定时测试：在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。

然后按复位，这时不要再动电压输出调节！定时开关设到开，拨预置时间拨码盘，设定所需测试时间。

按下启动钮，进入测试状态。

不定时到，测试电压被切断，被测试为合格，若漏电流过大，不到定时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。

高压测试作业指导书（2）：一、引言高压测试是一种常用的工程测试方法，用于测试电力设备或电路的绝缘性能和耐受能力。

在进行高压测试时，需要特别注意安全规范和操作流程，以确保测试过程的安全有效。

本指导书将从测试前准备、仪器设备选用、操作步骤和测试结果分析等方面，详细介绍高压测试的作业流程及注意事项。

二、测试前准备1. 确定测试对象：根据具体测试的需要，确定要测试的电力设备或电路。

2. 安全评估：进行安全评估，评估测试所涉及的电压、电流和功率等参数，判断其对人身安全和设备安全的风险。

根据评估结果，制定相应的安全防护措施。

3. 选择测试仪器：根据测试对象的特点和测试要求，选择合适的测试仪器。

测试仪器应符合相关国家标准，并具备合格证书。

试验目录1外观及功能正常性检查2准确度测试试验2.1电压测量通道测试2.2谐波电压2.3谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1高温影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电压试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验6.3停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件：检测用设备：（1）标准器必须经过量值溯源，并在有效期内；（2）标准器的测量不确定度应优于被检仪器所允许误差的1/3，分辨力优于被检仪器的1/10；（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%，相位测量误差不超过0.05°。

一外观及功能正常性检查检测依据：DL/T1028-2006 电能质量测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。

（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。

包括：显示功能，通讯接口，权限管理功能，设置功能，统计功能，记录存储功能等。

（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。

二准确度测试试验检测依据：DL/T1028-2006 电能质量测试分析仪检定规程1、电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范围：频率测试范围：（3）电压准确度测试测试方法：（1）连接线路图如图1；图1 电压准确度检定示意图（3）计算电压准确度γU。

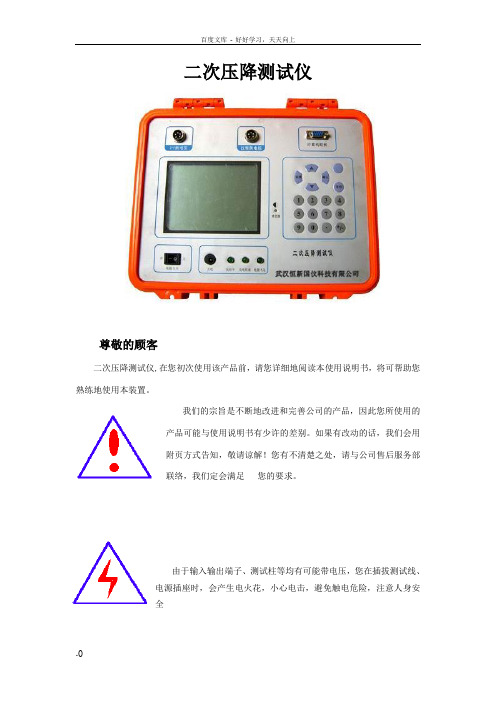

二次压降测试仪尊敬的顾客二次压降测试仪,在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本装置。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全◆安全忠告请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

请勿擅自打开仪器，否则将不能得到包修等到各种服务，出现任何问题请先电话联系售后服务部。

防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。

产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。

注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。

请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。

使用适当的保险管。

只可使用符合本产品规定类型和额定值的保险管。

避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。

有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿、易爆环境下操作。

保持产品的清洁和干燥。

——安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它产品损坏的做法。

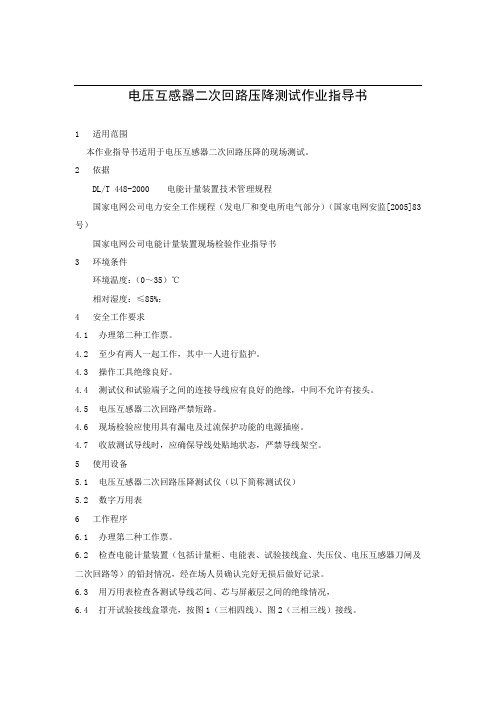

电压互感器二次回路压降测试作业指导书1适用范围本作业指导书适用于电压互感器二次回路压降的现场测试。

2依据DL/T 448-2000 电能计量装置技术管理规程国家电网公司电力安全工作规程（发电厂和变电所电气部分）（国家电网安监[2005]83号）国家电网公司电能计量装置现场检验作业指导书3环境条件环境温度：（0～35）℃相对湿度：≤85%；4安全工作要求4.1办理第二种工作票。

4.2至少有两人一起工作，其中一人进行监护。

4.3操作工具绝缘良好。

4.4测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。

4.5电压互感器二次回路严禁短路。

4.6现场检验应使用具有漏电及过流保护功能的电源插座。

4.7收放测试导线时，应确保导线处贴地状态，严禁导线架空。

5使用设备5.1电压互感器二次回路压降测试仪（以下简称测试仪）5.2数字万用表6工作程序6.1办理第二种工作票。

6.2检查电能计量装置（包括计量柜、电能表、试验接线盒、失压仪、电压互感器刀闸及二次回路等）的铅封情况，经在场人员确认完好无损后做好记录。

6.3用万用表检查各测试导线芯间、芯与屏蔽层之间的绝缘情况，6.4打开试验接线盒罩壳，按图1（三相四线）、图2（三相三线）接线。

6.5打开测试仪电源开关，选择电能表端测量方式,进行自校。

6.6从电能表屏处放测试导线至电压互感器就地端子箱处。

6.7运行人员与测试人员在电压互感器就地端子箱处，共同确认计量用绕组对应的二次端子。

6.8用万用表检查就地端子箱内的熔断器或空气开关是否正常。

6.9将带相别标志的测试仪电压互感器侧线夹接至就地端子箱对应的二次端子上,并留专人监护。

6.10在电能表屏处将带相别标志的测试仪电能表侧线夹接到试验接线盒的对应电压端子上。

6.11测试并记录测试结果。

安装压降补偿器的应分别测量补偿前后的压降。

6.12I、Ⅱ类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2％；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5％。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司相关的绝缘耐压材料。

测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。

3.2将被测物夹在测试仪探测夹子上（有正负极）。

3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。

3.4测试完毕后按下“复位”键方可取下被测物体。

3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。

3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。

3.8测完后一切归位。

制定: 审核: 批准:。

电压降测试仪安全操作及保养规程电压降测试仪是用于测试电路中的电压降的一种仪器。

使用电压降测试仪需要严格遵守安全操作规程，以保证操作人员的安全，并延长仪器的使用寿命。

本文将介绍电压降测试仪的安全操作规程及保养规程。

安全操作规程1.仪器检查在使用电压降测试仪之前，应先对仪器进行检查，确保仪器无损坏和松动等情况。

检查内容主要包括以下几个方面：•检查电池，确保电池电量充足；•检查万用表及线缆，确保无损坏和松动等情况；•检查外壳及标志，确保无损坏和模糊等情况。

若发现仪器存在损坏或松动等情况，应立即进行修理或更换。

2.个人防护在使用电压降测试仪时，应佩戴以下个人防护用品：•绝缘手套；•绝缘靴或鞋子。

佩戴个人防护用品可有效降低使用仪器时的电击风险。

3.电压降测试仪操作•在进行测试之前，应先检查测试环境、电路及测试线路，确保测试线路连接正确，无短路和接错等情况；•完成测试后，应断开测试线路，切勿拉扯线缆或拔掉插头，以免引发电击事故；•操作过程中应注意不要触碰裸露的导线和电源线，确保安全。

4.维护和清洁•定期检查仪器连接线路、电池等部件是否损坏；•若检查到损坏的部件，应及时更换；•定期清洁仪器，对仪器进行内外部的清洁。

保养规程1.存放方式电压降测试仪在使用完毕后，应妥善存放，避免长时间放置在潮湿或高温的环境中。

建议将仪器放置在干燥、阴凉的地方。

2.定期校准电压降测试仪需要定期校准，以确保测试结果的准确性。

建议每隔一定时间（视使用情况而定）进行一次校准。

3.注意防水电压降测试仪不能接触水、潮湿的环境或进行湿度较高的测试。

在测试过程中，应注意防止仪器进入水中或潮湿的环境中。

4.使用范围电压降测试仪只适用于低电压电路中的测试，不能用于高电压电路的测试。

在进行测试之前应对测试的电压范围进行充分了解。

总结在使用电压降测试仪时，我们需要严格遵守安全操作规程，以确保操作人员的安全，并延长仪器的使用寿命。

同时，我们也需要注意仪器的保养和清洁，以保证仪器的性能和测试结果的准确性。

站 別组装适用产品版本A 文件编号工序名称1、参考标准： 1.必须使用三孔电源插座，接地一定 GB4943规定的Ⅰ类安全标准。

要良好。

2、测试标准： 2.仪器接地一定要和电源地可靠连接。

LED 显示屏在不通电的情况下，交流电源输入端与显示屏金属结构件之间施加1500V 3.操作员应戴绝缘手套，脚下应有绝缘垫。

的高压（交流有效值）, 1min 不应发生绝缘击穿。

4.打开仪器电源前要把“电压调节”旋钮3、方法：逆时针旋转到底。

﹙1﹚确定“电压调节”旋钮置：“0”位，然后开启电源开关。

5.在预置各项功能之前，要将仪器处于复﹙2﹚设定漏电流值为100mA.位状态。

﹙3﹚将显示屏交流输入端的火线短接，用耐压仪的黑色探头接在零火线短接处，另一6.不要人为地将输出高压端与机壳或地 高压探头接在显示屏 箱体金属外壳。

线短路。

﹙4﹚将“定时/手动”开关设置在“定时”位置，调节定时拨盘开关设置定时时间。

﹙5﹚按下启动开关，并缓慢调节“电压调节”旋钮使输出电压为1500V ，如果在电压上升过程中漏电流值超过设定值，仪器会自动报警并切断输出电压，说明被测件不合格。

﹙6﹚测试完成后应在产品上贴上合格或不合格标签。

4.高压测试仪点检要求:﹙1﹚高压测试机在每次使用之前要预热十五分钟，开始使用前进行设备功能点检。

﹙2﹚将耐压电压设置为1500V ，漏电流设置为10mA,把高压输出端与接地端中间用一标准电阻（150KΩ）相接，对耐压机进行检查，具体如下：漏电流NO.变 更 内 容1耐压测试仪、绝缘手套23 B-ET1-009报警不符合要求符合要求≤145010mA 报警不报警图一：耐压测试仪不报警10mA ≥1550不符合要求现 象判 定工作点电压值符合要求治/工/夹具生效日期2009-2-23审核制表2009-2-23W-ET0-038注 意 事 项显示屏耐压测试作 业 内 容耐压测试仪工 程 变 更 记 录机器/仪器新制订文件户外显示屏页次1/1制订日期核准。

华电章丘发电有限公司二期工程脱硫岛工程高低压配电装置调试作业指导书批准：审核：编制：山东鲁电环保有限公司章丘脱硫项目部二○○六年四月1 工程概况 (3)2 编制依据 (3)3 施工程序 (3)4 施工方法及工艺 (3)4.1试验准备 (3)4.2试验接线 (4)4.3设备试验 (4)4.4 试验拆线 (12)6 人员组织及工期计划 (14)7 工机具计划 (15)8 交工资料 (16)]1.工程概况整套脱硫系统包含29台6KV高压柜，45台380V低压开关柜及2台2500KVA干式变压器，常运行时，每段母线为本机组的接在本段上的低压脱硫变压器和6kV电动机供电，一路电源故障时，切换到另一路电源供电。

两台低压工作变，分别为所有的脱硫低压负荷供电，两台低压工作变为互为备用。

脱硫岛6kV厂用电系统采用中阻接地方式。

脱硫岛380V厂用电系统采用中性点直接接地方式。

整套系统自动化程度高，变送器，真空断路器，避雷器，电压互感器，电流互感器等等也按照等级规定做了相应的配置。

为了保证全系统的顺利运行，特制定本调试措施。

2.编制依据《电气装置安装工程电气设备交接试验标准》GB50150-91山东电力设计院设计施工图纸设备厂家说明书，出厂试验报告及相关技术资料《电力建设安全健康与环境管理工程规范》2002-01-21《电测仪表效验规范》3.施工程序试验准备→试验接线→设备调试→试验拆线→实验结果分析→试验设备整理4.施工方法及工艺4.1试验准备●配电装置安装完毕，试验仪器齐全，完好。

●调试人员对所要进行的调试工作有清楚的认识和受到专业培训。

●试验场所已打扫干净。

●设计图纸，出厂说明书及相关资料齐全。

●从户外临时配电柜引到试验现场的电源已经准备完毕。

4.2试验接线根据进行试验的项目接线，正确连接试验仪器和设备。

4.3设备调试4.3.1高压盘柜调试4.3.1.1 电流互感器●用注入电流法检查电流互感器的变化，用一次电流注入装置在电流互感器的一次侧注入电流，在二次侧绕组分别接一块1A电流表读出电流，计算电流互感器的变化，其误差应当在铭牌范围之内。
