航空航天线束测试--Aigtek线束测试仪

航空地面检测设备
1、信号调理设备
采用模块化设计的信号调理设备，可满足用户对电压、电流、压力、流量、形变等多种信号
的调理的需求。

其内部采用高精度运放、具有温漂小、增益量程可调，并具备程控接口。

2、机载航空总线通用检测设备
主要面向航空、航天领域，用于对机载航空总线进行实时监测，总
线仿真激励。

目前涵盖的总线有（1553B、429、CAN、AFDX、FC），其拥有
体积小、宽温、多总线兼容的功能，极其适用于外场排故，以及总线
仿真调试。

3、惯导检测设备
用于对惯导进行检测，可自动完成对惯导设备的各项参数（总线接口、对准状态、
内部参数等）进行监测，并形成测试结论性报告。

（已交付的单位有贵航）
4、航空总线故障注入系统
对常用的航空总线（1553B、429、CA），N可实现对总线
物理层、电气层、协议层进行故障注入，涵盖总线电平、斜
率、阻抗、断路、短路以及总线误码等多种故障注入方式。

5、综合参数外场测试仪
测试设备主要功能是为交联系统提供测试激励
信
号，采集交联系统数据和信息，并将处理的数据和信息实时显示。

同时设备满足外场综合参数显示系统软件升级的功用。

其中包括离散量接口、模拟量信号、ARINC42总9线、RS48串5口、RS23串2口、以太网口等。

线束检测器的制作方法
线束检测器是一种用于检测电线束通断、短路以及线路连接正确性的专用工具。

其制作方法简述如下：
1. 设计电路：首先设计一套包含电源、信号发生器和接收器的简易电路，信号发生器负责向待测线束发送电信号。

2. 制作探头：制作多组探针（金属接触头），每组对应线束中的一条或多条电线，确保探针能有效接触并导通电线。

3. 组装仪器：将信号发生器和接收器模块组装在一起，并将探头与电路相连，设计显示或报警系统以指示检测结果。

4. 编程调试：为控制单元编写程序，实现对线束各线路进行自动或手动检测，并准确显示检测结果。

5. 安全防护：加入必要的安全防护措施，如绝缘处理、过载保护等，确保检测过程的安全性。

然而，实际工业生产中的线束检测器通常由专业厂家研发制造，具有高度集成化和智能化的特点，以上仅是简化版的自制原理概述。

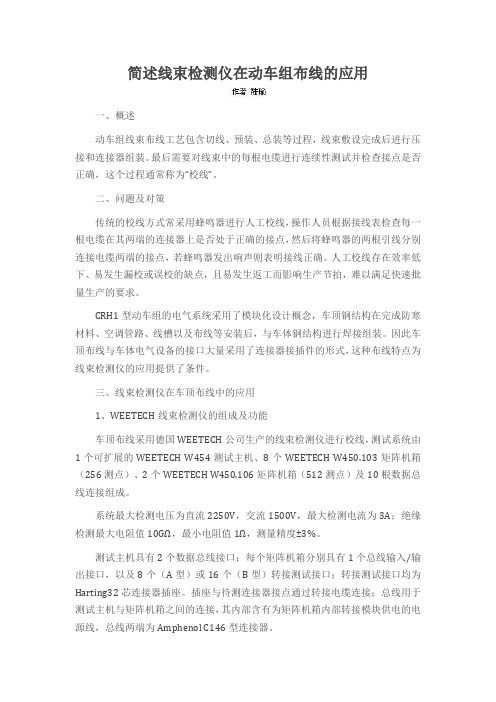

简述线束检测仪在动车组布线的应用一、概述动车组线束布线工艺包含切线、预装、总装等过程，线束敷设完成后进行压接和连接器组装。

最后需要对线束中的每根电缆进行连续性测试并检查接点是否正确，这个过程通常称为“校线”。

二、问题及对策传统的校线方式常采用蜂鸣器进行人工校线，操作人员根据接线表检查每一根电缆在其两端的连接器上是否处于正确的接点，然后将蜂鸣器的两根引线分别连接电缆两端的接点，若蜂鸣器发出响声则表明接线正确。

人工校线存在效率低下、易发生漏校或误校的缺点，且易发生返工而影响生产节拍，难以满足快速批量生产的要求。

CRH1型动车组的电气系统采用了模块化设计概念，车顶钢结构在完成防寒材料、空调管路、线槽以及布线等安装后，与车体钢结构进行焊接组装。

因此车顶布线与车体电气设备的接口大量采用了连接器接插件的形式，这种布线特点为线束检测仪的应用提供了条件。

三、线束检测仪在车顶布线中的应用1、WEETECH线束检测仪的组成及功能车顶布线采用德国WEETECH公司生产的线束检测仪进行校线，测试系统由1个可扩展的WEETECH W454测试主机、8个WEETECH W450.103矩阵机箱（256测点）、2个WEETECH W450.106矩阵机箱（512测点）及10根数据总线连接组成。

系统最大检测电压为直流2250V，交流1500V，最大检测电流为3A；绝缘检测最大电阻值10GΩ，最小电阻值1Ω，测量精度±3%。

测试主机具有2个数据总线接口；每个矩阵机箱分别具有1个总线输入/输出接口，以及8个（A型）或16个（B型）转接测试接口；转接测试接口均为Harting32芯连接器插座。

插座与待测连接器接点通过转接电缆连接；总线用于测试主机与矩阵机箱之间的连接，其内部含有为矩阵机箱内部转接模块供电的电源线，总线两端为Amphenol C146型连接器。

根据CRH1车顶布线连接器分布情况，A型矩阵机箱配置在车顶模块两侧及二端；B型矩阵机箱配置在一端。

线束检测仪原理
线束检测仪是一种用于检查线束连接是否正确的仪器。

它主要通过检测线束中的导线连接状态来判断是否存在错误。

线束检测仪的原理是基于电路的连通性。

当线束中的导线连接正确时，电流能够顺利通过每条导线，形成一个闭合的电路。

而当连接错误或存在缺陷时，电流的路径就会受阻或中断。

为了实现线束检测，线束检测仪通常包括一个发射端和一个接收端。

发射端通过发送电信号到线束中的导线上，而接收端则接收并检测到达的信号。

这样，通过比较接收端接收到的信号与预期信号之间的差异，就可以确定线束连接的正确性。

具体来说，线束检测仪利用电路的闭合性原理进行工作。

当发射端发送一个电信号时，如果线束中的导线连接正确，接收端可以正常接收到信号并返回正常的响应。

反之，如果存在连接错误或缺陷，接收端可能无法接收到信号或收到异常的响应。

为了提高检测的准确性，线束检测仪通常会采用不同的检测方法。

例如，可以使用电压比较法来检测线束的连通性。

这种方法通过比较接收到的信号电压与预期信号电压之间的差异，确定连接是否正确。

线束检测仪在电子设备制造和维修中有广泛的应用。

它可以帮助检测和定位线束连接错误，提高电子设备的可靠性和安全性。

同时，它也可以节省调试和排查故障的时间和成本。

线束电测台工作原理
线束电测台是一种用于测试线束（也称之为电线束）的设备。

线束是由多根电
线或导线组成的集合体，常用于汽车、航空航天、电子设备等领域。

线束电测台的工作原理基于电学和电子技术的原理。

下面简要介绍线束电测台
的工作原理。

首先，线束电测台通过将待测线束连接到测试仪器上，将该线束与测试仪器之
间建立电气连接。

测试仪器通常会提供一些测量通道，每个通道都用于测量线束中不同的电性特征，如电阻、电压、电流等。

接下来，线束电测台会在测试仪器中应用一定的电压或电流信号。

这个信号可
以通过测试仪器的内部发生器或外部激励源提供。

线束中的电阻或电流会对这个信号产生响应。

测试仪器会利用内部的电路和传感器来检测线束中的电性特征。

通过测量电阻、电压、电流等数据，测试仪器可以判断线束的质量、连通性和性能。

线束电测台通常也配备有一些自动测试功能。

这些功能可以自动执行多个测试
步骤，并生成相应的测试报告。

同时，测试仪器还能进行数据分析和故障诊断，帮助用户快速定位和解决线束中的问题。

总结一下，线束电测台的工作原理基于电气测量技术。

通过应用一定的电压或
电流信号，并测量线束中的电性特征，测试仪器可以评估线束的质量和性能。

这种设备在生产线和质检环境中广泛应用，对于确保线束的可靠性和安全性起着重要的作用。

fakra线束电磁辐射测试标准
Fakra线束的电磁辐射测试标准通常包括以下几个方面：
1. 测试频率范围：测试频率范围通常为30MHz到1GHz，以确保涵盖了无线通信的常用频段。

2. 测试设备：测试设备应包括合适的电磁辐射测试系统、接收天线、测量仪表等。

3. 测试条件：测试时应保持环境安静，避免其他电磁干扰，并确保测试设备处于正常工作状态。

4. 测试方法：按照相关标准进行，通常包括将线束放置在开阔场地或半电波暗室中，使用接收天线测量电磁辐射强度。

5. 辐射限值：根据不同国家和地区的法规要求，对Fakra线束的电磁辐射限值进行规定。

在满足相关法规要求的前提下，不同厂商可能会有自己的企业标准。

线束测试系统操作方法线束测试系统是一种用于测试线束（即电子设备中用于传输信号和电力的电线组）的测试设备，主要用于确保线束的质量和性能。

其操作方法如下：1. 准备工作：在开始操作系统之前，需要进行以下准备工作：- 将线束连接到测试系统中的测试夹具，确保所有连接均稳定可靠。

- 检查测试系统的电源和控制模块，确保其正常工作。

- 确保测试系统的信号源和测试仪器已经校准，以提供准确的测试结果。

2. 设置测试参数：在开始测试之前，需要进行以下设置：- 选择测试模式：根据线束的设计和要求，选择适当的测试模式，如连通性测试、电阻测试、信号传输测试等。

- 设置测试参数：根据线束的规格和要求，设置合适的测试参数，如测试电压、测试频率等。

3. 进行线束测试：在设置完测试参数后，可以开始进行线束测试：- 运行测试程序：通过测试系统的控制模块，运行相应的测试程序，开始进行线束测试。

- 监测测试结果：测试系统将会自动进行测试，并显示测试结果。

操作人员需要密切监测测试结果，确保测试的准确性。

- 记录测试数据：在测试过程中，操作人员需要及时记录测试数据，如测试结果、测试时间等，以备后续分析和比对。

4. 分析和处理测试结果：在完成线束测试后，需要对测试结果进行分析和处理：- 与设定标准比对：将测试结果与预设的标准进行比对，判断线束是否合格。

- 处理不合格线束：对于不合格的线束，操作人员需要进行相应的处理，如修复线束、更换线束等。

- 记录不合格线束：不合格的线束需要做好记录，以便后续的追溯和改进。

5. 系统维护和保养：操作人员还需要进行系统维护和保养，以确保测试系统的正常运行：- 定期校准：定期对测试系统进行校准，以保证测试的准确性。

- 清理和维护：定期清理测试系统的控制模块和测试夹具，确保其正常工作。

- 更新软件：根据需要，及时更新测试系统的软件，以提供更好的功能和性能。

总结：线束测试系统的操作方法包括准备工作、设置测试参数、进行线束测试、分析和处理测试结果以及系统维护和保养等步骤。

线束端子拉力测试仪的技术参数介绍线束端子拉力测试仪是一种专业的测量电线和线束的拉力的仪器。

在生产制造过程中，线束端子拉力测试仪可以用来确认线束端子固定的牢度以及其它连接部件的可靠性，确保电线和线束连接的安全性和可靠性。

本文将介绍该测试仪的技术参数。

1. 测力范围测力范围是线束端子拉力测试仪的基本技术参数之一，它决定了该测试仪量测拉力时的最大和最小值。

通常，线束端子拉力测试仪的测力范围从1N到5000N，而更高范围的测试仪器也可提供更高的测力范围。

2. 分辨率分辨率是指测试结果中最小的可检测单位，通常用N（牛顿）表示。

例如，当线束端子拉力测试仪的分辨率为0.1N时，测试结果中的任何差异小于0.1N都将被忽略，而大于等于0.1N的差异才会被测试出来。

3. 精度精度是指测试仪器的测量结果与真实值之间的偏差。

精度误差越小，测试结果越准确。

线束端子拉力测试仪的精度通常在0.1%到1%之间，而高级测试仪器可达到更高的精度。

4. 过载保护能力过载保护能力是线束端子拉力测试仪的重要技术参数，它可以防止在短时间内过度施力而导致测试仪器受损或出现不可逆的误差。

一般来说，测试仪的过载保护应该达到150%的测量范围。

5. 响应时间响应时间是指测试仪器在接收到信号后所需的反应时间，通常用秒（s）表示。

高速响应时间可以在测试时提高效率，而低速响应时间可以在测量小拉力时提高准确性。

线束端子拉力测试仪的响应时间通常在100毫秒到2秒之间。

6. 数字显示精度数字显示精度通常指测试仪器数字显示的档位数。

例如，如果测试仪器为4档显示，那么在测量过程中所得到的数据将会被四舍五入到最接近的数字显示位置。

线束端子拉力测试仪的数字显示通常为4~6档。

7. 最大显示值最大显示值是指测试仪仪表的最大读数限制。

当测试结果超出该值时，测试仪表将显示越界，而且测试结果不再有效。

线束端子拉力测试仪的最大显示值通常为9999，而高档测试仪器的最大显示值可以达到99999。

航空航天迷看过来，带你一文了解航空线束知识及测试方法！展开全文近年来我国的航空航天事业实现了飞跃式发展，取得了许许多多卓越的成果，这些成果在惊艳世界的同时，也着实吸引了一大波航空航天粉丝。

现在，航空航天迷看过来！“懂行”的你，知道航空线束的相关知识及测试方法吗？今天Aigtek安泰电子小编就带你一文懂所有！航空线束插头有公母？航天线束的插头是有公母之分的，具体分辨方法如下：1、插头的一方（凸出来的接头）为公头，插孔的一方（凹进去的接头）为母头。

2、从外观形状来区分，头部尖了的部分一般为公端子，头部为圆孔的一般为母端子。

3、可以从大小来区分：一般头大的为母头，头小的为公头。

航空线束插头如何接线？1、一般情况常规航空插头插头后部都会有一个固定引线的半圆形夹板，同时上面也会有两个小螺丝扣，大家可以使用工具将螺母卸掉后分开甲板。

2、取开航空插头夹板后，找一个细钉作为工具放入插孔固定，在一边逆方向旋转航空插头，就可以比较自然的把航空插头芯及线从前部脱出了。

航空线束插头连接方式有哪些?其中插头也称自由端航空插头，插座也称固定航空插头。

市面上较为常见的主要有四种连接形式：1、插拔连接：简单来说就是航空插头和航空插座不管是对插还是拔出时都是直线运动,不需要任何的旋转操作；2、螺纹连接：这是较为常见的一种，因为这种连接方式固定性比较好,可以使用在强振动的环境，为产品使用提供了安全的保障；3、机柜连接：可以使设备做得精巧，而且也比较容易维护升级，一般采用浮动或弹性接触设计结构来保证其正确的连接；4、卡口连接：顾名思义就是卡口互相契合在一起，这类连接形式的航空插头具有安装迅速的特点，极大了减少了航空插头连接的时间。

航空线束要做哪些测试内容？在进行航空线束测试时，我们主要要进行以下几种线束测试：1.通断测试2.耐压测试3.绝缘电阻测试4.二线制/四线制电阻测试5.瞬断测试针对航空航天线束测试，安泰电子自主研发了ATX-3000S线束测试仪，能高效准确的剔除短路、断路、误配线等不合格产品，最大测试点可达65536，通道可快速扩展，可以有效解决速度慢、效率低、工人易疲劳，及错检和漏检等问题。

线缆测试仪实现导通测试、绝缘测试等多节点，实现电缆远距离测试测试记录自动生成内置供电，连续工作大于8小时仪器功能CableMASTER电缆测试仪要紧为电缆测试提供测试手腕，具有以下功能：(1) 对电缆进展导通测试；(2) 对电缆进展绝缘测试；(3) 自动生成电缆测试记录并存储；(4) 与上位机进展通信，上传测试记录、下载保护接线表；(5) 通过网络，实现电缆的远距离测试；(6) 完善的自检能力。

仪器性能指标(1) 绝缘测试电压：50、150、250和500V(2) 电缆测试线数：70 〔依照客户要求可扩大〕(3) 体积主机体积≤200mm×360mm×120mm分机体积≤200mm×280mm×120mm(4) 质量主机质量≤6kg，分机质量≤3 kg(5) 设备在各自的包装箱中能由公路、铁路、飞机进展运输，知足?地面电气测试设备通用技术要求?。

(6) 校准周期：1年。

知足GJB5109-2004?装备计量保障通用要求检测和校准?的要求(7) MTBF≥1000h；(8) MTTR≤30min；(9) 寿命：10年〔工作200小时/月〕(10) 存贮环境温度：-1O℃～+45℃相对湿度：≤80%；气压：86kPa～106kPa(11) 工作环境温度：+15℃～+35℃相对湿度：大于20%并小于80%气压：86kPa～106kPa(12) 电源锂电池〔内置〕供电，充满电后持续工作时刻很多于8小时。

(13) 充电器电源交流电：(220±22) V频率：(50±1) Hz现场利用CableMASTER电缆测试仪要紧由主机、分机、转接电缆、同步电缆和外置充电器等组成。

设计采纳主、分机方式，主、分机之间只通过一条线数较少的同步电缆连接，在条件许诺时，还可配备无线同步器，除解决一样意义上的电缆测试外，还可实现安装后不便于拆卸电缆的测试——现场测试，提高了测试的靠得住性。
