(完整版)ETC不停车收费系统的原理及技术

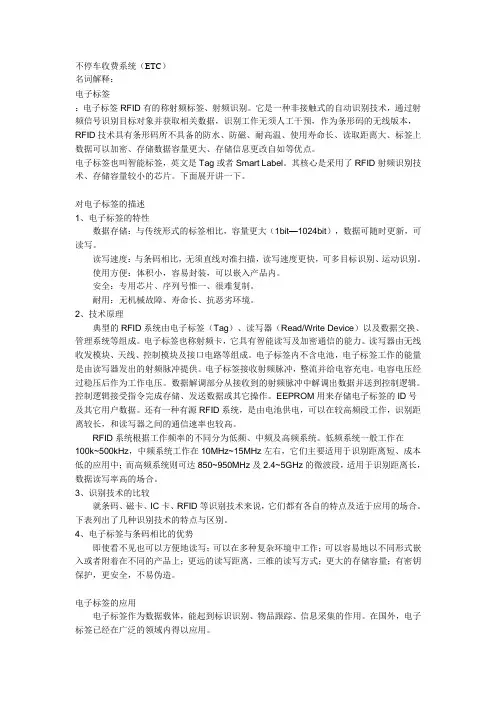

不停车收费系统（ETC）名词解释：电子标签：电子标签RFID有的称射频标签、射频识别。

它是一种非接触式的自动识别技术，通过射频信号识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。

电子标签也叫智能标签，英文是Tag或者Smart Label。

其核心是采用了RFID射频识别技术、存储容量较小的芯片。

下面展开讲一下。

对电子标签的描述1、电子标签的特性数据存储：与传统形式的标签相比，容量更大（1bit—1024bit），数据可随时更新，可读写。

读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识别、运动识别。

使用方便：体积小，容易封装，可以嵌入产品内。

安全：专用芯片、序列号惟一、很难复制。

耐用：无机械故障、寿命长、抗恶劣环境。

2、技术原理典型的RFID系统由电子标签（Tag）、读写器（Read/Write Device）以及数据交换、管理系统等组成。

电子标签也称射频卡，它具有智能读写及加密通信的能力。

读写器由无线收发模块、天线、控制模块及接口电路等组成。

电子标签内不含电池，电子标签工作的能量是由读写器发出的射频脉冲提供。

电子标签接收射频脉冲，整流并给电容充电。

电容电压经过稳压后作为工作电压。

数据解调部分从接收到的射频脉冲中解调出数据并送到控制逻辑。

控制逻辑接受指令完成存储、发送数据或其它操作。

EEPROM用来存储电子标签的ID号及其它用户数据。

还有一种有源RFID系统，是由电池供电，可以在较高频段工作，识别距离较长，和读写器之间的通信速率也较高。

RFID系统根据工作频率的不同分为低频、中频及高频系统。

低频系统一般工作在100k~500kHz，中频系统工作在10MHz~15MHz左右，它们主要适用于识别距离短、成本低的应用中；而高频系统则可达850~950MHz及2.4~5GHz的微波段，适用于识别距离长，数据读写率高的场合。

ETC不停车收费系统的原理及技术
ETC（Electronic Toll Collection，即电子不停车收费系统）是一
种通过电子技术实现的高效、智能化的收费方式，主要应用于高速公路等
需要进行车辆收费的场所。

其原理和技术包括以下几个方面：
4.支付与扣费：在验证通过后，ETC收费站会向车辆的支付账户扣除
相应的费用。

这通常是通过预付款方式进行，车主需要事先将一定额度的
款项存入ETC账户，当通过收费站时，系统会自动从账户中扣除相应的费用。

5.数据传输与处理：ETC系统会将扣费信息和车辆的通行记录等数据
进行传输和处理。

这些数据可以用于后续的账务统计、车辆管理、交通流
量监控等方面。

总之，ETC不停车收费系统是一种高效、智能化的收费方式，通过射
频识别技术、通信技术和数据库管理技术等实现了快速、准确的车辆识别、账务处理和数据管理。

这种系统在提高车辆通过效率的同时，也能够提升
高速公路的交通流量控制能力，减少了车辆排队等待的时间。

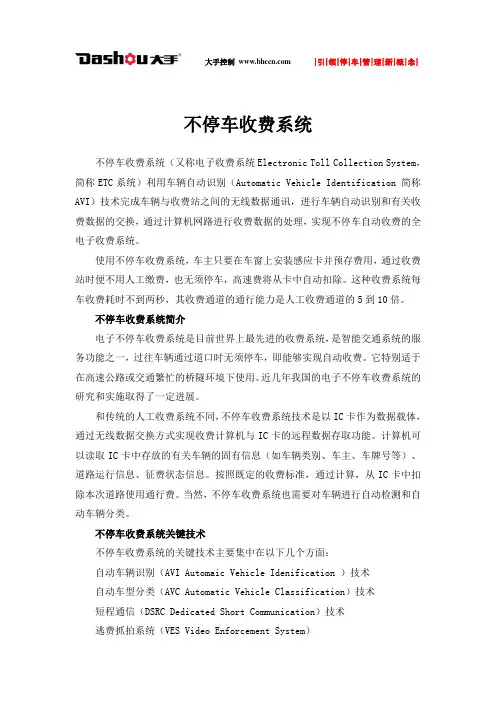

不停车收费系统不停车收费系统（又称电子收费系统Electronic Toll Collection System，简称ETC系统）利用车辆自动识别（Automatic Vehicle Identification 简称AVI）技术完成车辆与收费站之间的无线数据通讯，进行车辆自动识别和有关收费数据的交换，通过计算机网路进行收费数据的处理，实现不停车自动收费的全电子收费系统。

使用不停车收费系统，车主只要在车窗上安装感应卡并预存费用，通过收费站时便不用人工缴费，也无须停车，高速费将从卡中自动扣除。

这种收费系统每车收费耗时不到两秒，其收费通道的通行能力是人工收费通道的5到10倍。

不停车收费系统简介电子不停车收费系统是目前世界上最先进的收费系统，是智能交通系统的服务功能之一，过往车辆通过道口时无须停车，即能够实现自动收费。

它特别适于在高速公路或交通繁忙的桥隧环境下使用。

近几年我国的电子不停车收费系统的研究和实施取得了一定进展。

和传统的人工收费系统不同，不停车收费系统技术是以IC卡作为数据载体，通过无线数据交换方式实现收费计算机与IC卡的远程数据存取功能。

计算机可以读取IC卡中存放的有关车辆的固有信息（如车辆类别、车主、车牌号等）、道路运行信息、征费状态信息。

按照既定的收费标准，通过计算，从IC卡中扣除本次道路使用通行费。

当然，不停车收费系统也需要对车辆进行自动检测和自动车辆分类。

不停车收费系统关键技术不停车收费系统的关键技术主要集中在以下几个方面：自动车辆识别（AVI Automaic Vehicle Idenification ）技术自动车型分类（AVC Automatic Vehicle Classification）技术短程通信（DSRC Dedicated Short Communication）技术逃费抓拍系统（VES Video Enforcement System）不停车收费系统主要由ETC收费车道、收费站管理系统、不停车收费系统管理中心、专业银行、车道控制器、费额显示器、自动栏杆机、车辆检测器及传输网络组成。

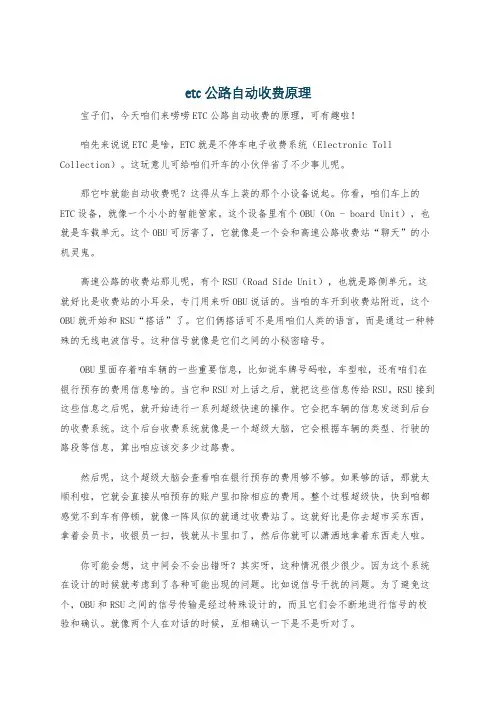

etc公路自动收费原理宝子们，今天咱们来唠唠ETC公路自动收费的原理，可有趣啦！咱先来说说ETC是啥，ETC就是不停车电子收费系统（Electronic Toll Collection）。

这玩意儿可给咱们开车的小伙伴省了不少事儿呢。

那它咋就能自动收费呢？这得从车上装的那个小设备说起。

你看，咱们车上的ETC设备，就像一个小小的智能管家。

这个设备里有个OBU（On - board Unit），也就是车载单元。

这个OBU可厉害了，它就像是一个会和高速公路收费站“聊天”的小机灵鬼。

高速公路的收费站那儿呢，有个RSU（Road Side Unit），也就是路侧单元。

这就好比是收费站的小耳朵，专门用来听OBU说话的。

当咱的车开到收费站附近，这个OBU就开始和RSU“搭话”了。

它们俩搭话可不是用咱们人类的语言，而是通过一种特殊的无线电波信号。

这种信号就像是它们之间的小秘密暗号。

OBU里面存着咱车辆的一些重要信息，比如说车牌号码啦，车型啦，还有咱们在银行预存的费用信息啥的。

当它和RSU对上话之后，就把这些信息传给RSU。

RSU接到这些信息之后呢，就开始进行一系列超级快速的操作。

它会把车辆的信息发送到后台的收费系统。

这个后台收费系统就像是一个超级大脑，它会根据车辆的类型、行驶的路段等信息，算出咱应该交多少过路费。

然后呢，这个超级大脑会查看咱在银行预存的费用够不够。

如果够的话，那就太顺利啦，它就会直接从咱预存的账户里扣除相应的费用。

整个过程超级快，快到咱都感觉不到车有停顿，就像一阵风似的就通过收费站了。

这就好比是你去超市买东西，拿着会员卡，收银员一扫，钱就从卡里扣了，然后你就可以潇洒地拿着东西走人啦。

你可能会想，这中间会不会出错呀？其实呀，这种情况很少很少。

因为这个系统在设计的时候就考虑到了各种可能出现的问题。

比如说信号干扰的问题。

为了避免这个，OBU和RSU之间的信号传输是经过特殊设计的，而且它们会不断地进行信号的校验和确认。

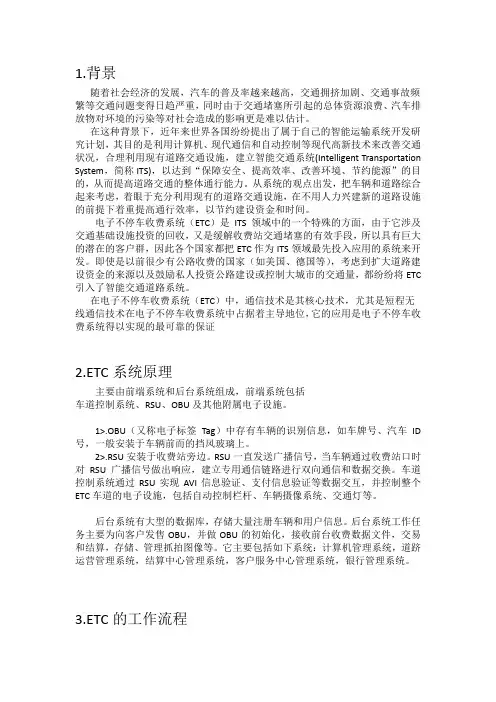

1.背景随着社会经济的发展，汽车的普及率越来越高，交通拥挤加剧、交通事故频繁等交通问题变得日趋严重，同时由于交通堵塞所引起的总体资源浪费、汽车排放物对环境的污染等对社会造成的影响更是难以估计。

在这种背景下，近年来世界各国纷纷提出了属于自己的智能运输系统开发研究计划，其目的是利用计算机、现代通信和自动控制等现代高新技术来改善交通状况，合理利用现有道路交通设施，建立智能交通系统(Intelligent Transportation System，简称ITS)，以达到“保障安全、提高效率、改善环境、节约能源”的目的，从而提高道路交通的整体通行能力。

从系统的观点出发，把车辆和道路综合起来考虑，着眼于充分利用现有的道路交通设施，在不用人力兴建新的道路设施的前提下着重提高通行效率，以节约建设资金和时间。

电子不停车收费系统（ETC）是ITS领域中的一个特殊的方面，由于它涉及交通基础设施投资的回收，又是缓解收费站交通堵塞的有效手段，所以具有巨大的潜在的客户群，因此各个国家都把ETC作为ITS领域最先投入应用的系统来开发。

即使是以前很少有公路收费的国家（如美国、德国等），考虑到扩大道路建设资金的来源以及鼓励私人投资公路建设或控制大城市的交通量，都纷纷将ETC 引入了智能交通道路系统。

在电子不停车收费系统（ETC）中，通信技术是其核心技术，尤其是短程无线通信技术在电子不停车收费系统中占据着主导地位，它的应用是电子不停车收费系统得以实现的最可靠的保证2.ETC系统原理主要由前端系统和后台系统组成，前端系统包括车道控制系统、RSU、OBU及其他附属电子设施。

1>.OBU（又称电子标签Tag）中存有车辆的识别信息，如车牌号、汽车ID 号，一般安装于车辆前而的挡风玻璃上。

2>.RSU安装于收费站旁边。

RSU一直发送广播信号，当车辆通过收费站口时对RSU广播信号做出响应，建立专用通信链路进行双向通信和数据交换。

车道控制系统通过RSU实现AVI信息验证、支付信息验证等数据交互，并控制整个ETC车道的电子设施，包括自动控制栏杆、车辆摄像系统、交通灯等。

高速公路不停车收费系统（ETC）介绍不停车收费系统(又称电子收费系统Electronic Toll Collection System，简称ET C系统)是利用RFID技术，实现车辆不停车自动收费的智能交通子系统。

该系统通过路侧单元RSU（Road Side Unit）与车载电子标签之间OBU（On Board Unit）的专用短程通信，在不需要司机停车和收费人员操作的情况下，自动完成收费处理过程。

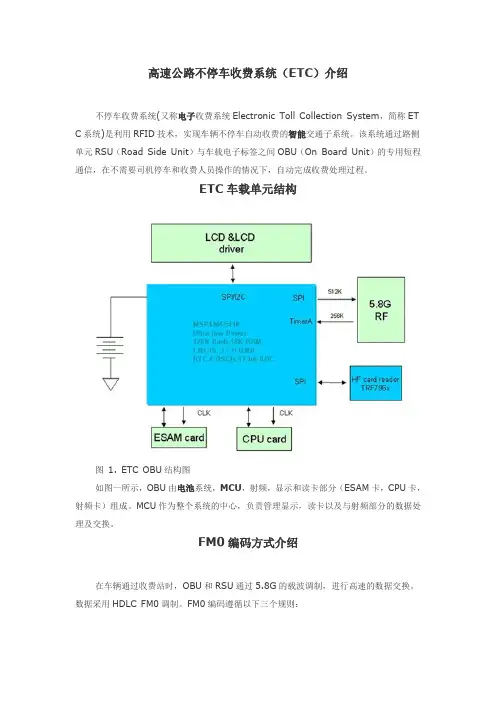

ETC车载单元结构图 1. ETC OBU结构图如图一所示，OBU由电池系统，MCU，射频，显示和读卡部分（ESAM卡，CPU卡，射频卡）组成。

MCU作为整个系统的中心，负责管理显示，读卡以及与射频部分的数据处理及交换。

FM0编码方式介绍在车辆通过收费站时，OBU和RSU通过5.8G的载波调制，进行高速的数据交换。

数据采用HDLC FM0调制。

FM0编码遵循以下三个规则：A.一个周期内有电平跳变表示”0” ;B.一个周期内没有电平跳变表示”1”;C．相邻两个周期电平相反。

数据形式请参考图2图 2. FM0编码方式车载电子标签（OBU）对MCU的挑战车载电子标签系统对MCU有两个挑战。

一是低功耗；二是高速数据通信能力。

车载电子标签的电池要求有5年以上寿命或者能够支持1万次以上交易。

整个系统的低功耗设计成为工程师们的首要任务。

其次，RSU对OBU下行数据波特率达到了256Kbps，上行数据波特率512Kbps。

由于车辆通行时间非常短，需要OBU对RSU的数据和命令快速响应。

而数据包最长能够达到1Kbits，不允许OBU收下整个数据包之后再解码，这要求MCU有实时编解码的能力。

一般情况下，对FM0的软解码需要得到数据的电平宽度，从而实现解码。

通常有两种方式，一种是Timer捕获数据沿，然后软件在中断中判断数据沿之间的宽度。

另外一种是定时采样数据口线的电平，通过计数方式得到电平宽度。

ETC下行数据速率达到256Kbps，对数据“0”来讲，数据跳变沿之间的宽度只有2uS。

安全驾驶，利人利已智能交通应用之ETC 不停车收费系统万物相联智慧丛生物联网物联网应用智能交通无处不在利用物联网技术来实现交通运输的智能化。

不停车收费系统是智能交通的重要组成部分。

云计算传感器及网络技术射频等识别技术RFID人工智能ETC系统不停车收费(Electronic Toll Collecton)系统，又称电子收费系统，是ITS的重要助肋盼。

ETC是一种能实现不停车收费的全天候智能型分布式计算机控制、处理系统，是电子技术、通信和讨算机技术、自动控制技术、传感技术、交通工程和系统工程的综合产物，是典型的物联网应用。

当车辆通过拥有ETC系统的收费站时，ETC系统自动完成所过车辆的登记、建档、收费的整个过程，在不停车的情况下收集、传递、处理该汽车的各种信息。

ETC系统构成及原理ETC硬件系统包括三个部分：路侧部分（RSU）、车载部分（OBU）和车道工控机组成。

路测微波通讯天线天线控制器车载标签速通卡IC卡ETC系统关键技术ETC系统构成及原理它通过车载电子标签与微波天线之间的专用短程通讯(Dedicated ShortRange Communication，简称DSRC)，在不需要司机停车和其他收费人员采取任何操作的情况下，自动完成收费处理全过程。

ETC车道通行示意图发展与未来城市停车交通部办公厅近日印发《智慧交通让出行更便捷行动方案（2017—2020年）》，加快推进ETC拓展应用居于首位。

以ETC 构筑“社区车联网+”车联网+互联网此模式以联网运营服务的ETC系统为基础，以开放的“车联网+互联网”为手段，实现运营商的联网收费业务与停车增值业务双轮驱动和协同发展，最终实现ETC停车上得了高速、下得了停车场、进得了商圈、回得了家园的全场景覆盖。

2017-10-29谢谢大家ETC。

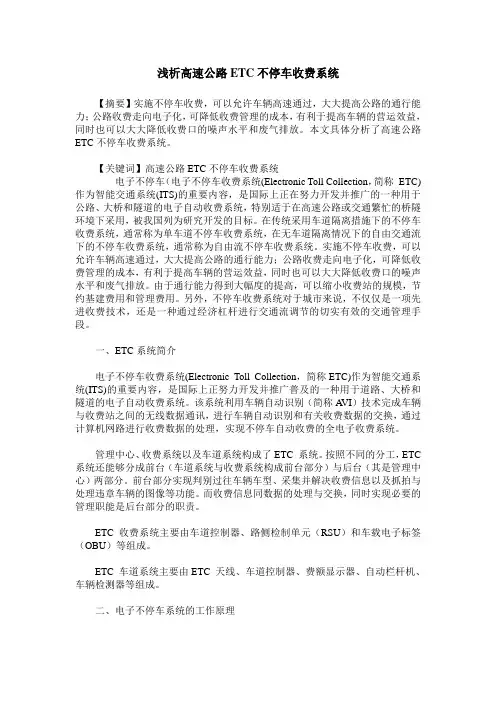

浅析高速公路ETC不停车收费系统【摘要】实施不停车收费，可以允许车辆高速通过，大大提高公路的通行能力；公路收费走向电子化，可降低收费管理的成本，有利于提高车辆的营运效益，同时也可以大大降低收费口的噪声水平和废气排放。

本文具体分析了高速公路ETC不停车收费系统。

【关键词】高速公路ETC不停车收费系统电子不停车（电子不停车收费系统(Electronic Toll Collection，简称ETC)作为智能交通系统(ITS)的重要内容，是国际上正在努力开发并推广的一种用于公路、大桥和隧道的电子自动收费系统，特别适于在高速公路或交通繁忙的桥隧环境下采用，被我国列为研究开发的目标。

在传统采用车道隔离措施下的不停车收费系统，通常称为单车道不停车收费系统，在无车道隔离情况下的自由交通流下的不停车收费系统，通常称为自由流不停车收费系统。

实施不停车收费，可以允许车辆高速通过，大大提高公路的通行能力；公路收费走向电子化，可降低收费管理的成本，有利于提高车辆的营运效益，同时也可以大大降低收费口的噪声水平和废气排放。

由于通行能力得到大幅度的提高，可以缩小收费站的规模，节约基建费用和管理费用。

另外，不停车收费系统对于城市来说，不仅仅是一项先进收费技术，还是一种通过经济杠杆进行交通流调节的切实有效的交通管理手段。

一、ETC系统简介电子不停车收费系统(Electronic Toll Collection，简称ETC)作为智能交通系统(ITS)的重要内容，是国际上正努力开发并推广普及的一种用于道路、大桥和隧道的电子自动收费系统。

该系统利用车辆自动识别（简称A VI）技术完成车辆与收费站之间的无线数据通讯，进行车辆自动识别和有关收费数据的交换，通过计算机网路进行收费数据的处理，实现不停车自动收费的全电子收费系统。

管理中心、收费系统以及车道系统构成了ETC 系统。

按照不同的分工，ETC 系统还能够分成前台（车道系统与收费系统构成前台部分）与后台（其是管理中心）两部分。

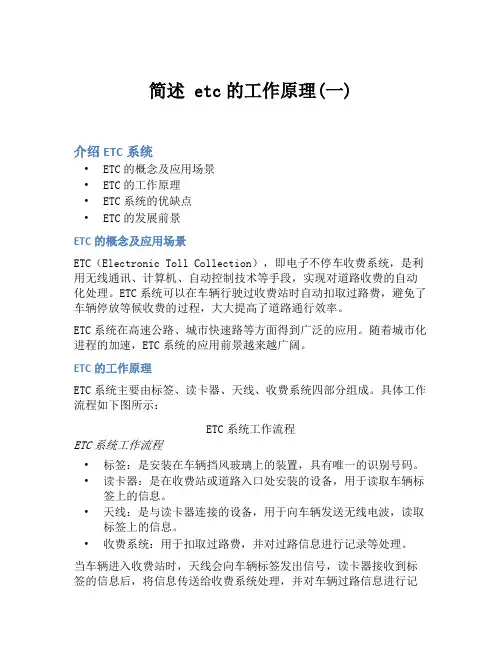

简述 etc的工作原理(一)介绍ETC系统•ETC的概念及应用场景•ETC的工作原理•ETC系统的优缺点•ETC的发展前景ETC的概念及应用场景ETC（Electronic Toll Collection），即电子不停车收费系统，是利用无线通讯、计算机、自动控制技术等手段，实现对道路收费的自动化处理。

ETC系统可以在车辆行驶过收费站时自动扣取过路费，避免了车辆停放等候收费的过程，大大提高了道路通行效率。

ETC系统在高速公路、城市快速路等方面得到广泛的应用。

随着城市化进程的加速，ETC系统的应用前景越来越广阔。

ETC的工作原理ETC系统主要由标签、读卡器、天线、收费系统四部分组成。

具体工作流程如下图所示：ETC系统工作流程ETC系统工作流程•标签：是安装在车辆挡风玻璃上的装置，具有唯一的识别号码。

•读卡器：是在收费站或道路入口处安装的设备，用于读取车辆标签上的信息。

•天线：是与读卡器连接的设备，用于向车辆发送无线电波，读取标签上的信息。

•收费系统：用于扣取过路费，并对过路信息进行记录等处理。

当车辆进入收费站时，天线会向车辆标签发出信号，读卡器接收到标签的信息后，将信息传送给收费系统处理，并对车辆过路信息进行记录。

收费系统计算出应扣费用后，会向用户的预付账户中扣取相应的费用，车辆通行无阻碍。

ETC系统的优缺点优点•提高道路通行效率：避免了车辆停车等候收费的过程，可以大大提高道路通行效率，减少交通堵塞。

•降低人力成本：自动收费减少了人力成本，节省了收费站的运营费用。

•方便快捷：ETC系统操作简单便捷，车辆可以不用停车，不用排队等候，提高了车主的出行体验。

•环保节能：减少了车辆排队等候的燃油消耗和排放，具有环保和节能的值得提倡。

缺点•设备成本高：ETC系统的建设需要投入大量资金，安装和维护费用较高。

•兼容性问题：由于不同的收费站和道路系统差异较大，ETC系统的兼容性存在问题。

•隐私问题：ETC系统需要收集车辆实时信息，可能涉及到隐私问题。

ETC工作原理及技术第一篇：ETC工作原理及技术摘要：电子不停车收费技术是一种先进的电子收费技术方式，文章介绍了电子不停车收费技术的研究及发展应用情况，并针对实际实施中遇到的问题，提出了具体的研究内容及实施方案，为电子不停车技术的应用提供依据。

关键词：；ETC；电子；停车收费；发展应用；标准1、介绍ETC技术在80年代开始兴起，90年代在世界各地使用，受到各国政府和企业的广泛重视，世界许多著名公司，如Amtech、TI、Boash、Hitachi、T oyota等均竞相研制。

因此ETC技术发展很快1.系统概念电子不停车收费系统（Electronic Toll Collection,简称ETC）是国际上正在努力开发并推广普及的一种用于道路、大桥和隧道的电子收费系统,它的最大特点是不停车收费,即车辆可以以相当高的速度通过收费口,无须在收费站前减速和停车交费。

采用不停车收费系统,可以使公路收费走向无纸化、无现金化管理,可以从根本上杜绝收费票款的流失现象,解决公路收费中的财务管理混乱问题。

另外,实施不停车收费系统还可以节约基建费用和管理费用。

ETC系统是ITS领域中的一个重要方面。

由于它涉及交通基础设施投资的回收，又是缓解收费站交通堵塞“瓶颈”的有效手段，减少了环境污染，所以各国都把不停车收费系统作为ITS领域最先投入应用的系统来开发。

我国交通部门已经把不停车收费系统的开发和应用列为我国ITS领域首先启动的项目，并在“十五”期间列入交通科技的技术创新重点之一。

和传统的收费系统相比，ETC系统具有更高的通行能力，更少的基建投入，更低的日常运营费用，更好的服务水平,更好的发展趋势。

ETC系统是将来公路收费的大势所趋，它在国外已经广泛应用，在国内的应用也正逐步开展。

它高速便捷的特点，在给广大车主带来更多方便的同时，还给道路管理单位带来更多的资金收益，是利国、利民，适合社会发展，适应未来科技发展的新时代产品。

ETC系统按收费站收费方式，可分为开放式和封闭式；按收费站车道配置，可分为ETC专用车道、MTC车道和ETC/MTC混合车道三类。

etc的识别原理一、ETC系统概述ETC是一种利用电子技术实现不停车收费的系统，它通过车辆携带的电子标签与道路设备进行通信，实现自动识别和收费。

ETC系统主要由车载单元、路侧单元和中心处理系统组成。

二、车载单元的识别原理车载单元是ETC系统的核心设备，它安装在车辆上，用于与路侧设备进行通信。

车载单元内部包含一个射频接收器和一个射频发射器。

当车辆进入ETC收费区域时，车载单元会接收到路侧设备发送的射频信号。

射频信号中包含了车辆的标识信息，车载单元通过解析这些信息来识别车辆。

三、路侧单元的识别原理路侧单元安装在ETC收费站的天线下方，用于与车载单元进行通信。

路侧单元的主要作用是发送射频信号，并接收车载单元返回的信号。

当车辆经过收费站时，路侧单元会发送一个射频信号，这个信号会被车载单元接收到，并通过解析射频信号中的信息来识别车辆。

四、射频识别技术ETC系统中使用的射频识别技术是一种非接触式识别技术，它主要依靠电磁场和射频通信实现。

在ETC系统中，车辆携带的电子标签会与路侧设备之间建立一个电磁场，通过这个电磁场来实现双方之间的通信。

当车辆经过收费站时，电子标签会接收到路侧设备发送的射频信号，并返回一个包含车辆信息的信号给路侧设备，从而实现车辆的识别。

五、电子标签的工作原理电子标签是ETC系统中的一个重要组成部分，它安装在车辆的挡风玻璃内侧。

电子标签内部包含一个芯片和一个天线。

当车辆进入ETC收费区域时，电子标签会接收到路侧设备发送的射频信号，并通过天线将信号传递给芯片。

芯片会解析射频信号中的信息，并返回一个包含车辆标识信息的信号给路侧设备。

六、车辆识别的过程当车辆进入ETC收费区域时，路侧设备会发送一个射频信号。

车载单元接收到这个信号后，会将信号传递给电子标签。

电子标签解析信号中的信息，并返回一个包含车辆标识信息的信号给路侧设备。

路侧设备接收到车载单元返回的信号后，会将识别到的车辆信息发送给中心处理系统进行处理。

etc识别原理ETC（Electronic Toll Collection）是一种利用电子技术进行收费的系统，它可以实现车辆在不停车的情况下自动缴纳过路费。

ETC识别原理是指ETC系统是如何通过识别车辆信息来实现自动收费的。

下面将从ETC识别原理的技术和流程两个方面来详细介绍。

首先，我们来看ETC识别原理的技术。

ETC系统主要采用射频识别（RFID）技木，它是一种利用无线电信号进行数据传输和识别的技术。

在ETC系统中，车辆安装有一块称为“ETC标签”的电子标签，它内置有一个微处理器和一个存储器，用来存储车辆的信息，如车牌号码、车型等。

当车辆驶入ETC通道时，ETC系统会向车辆发射一种特定频率的无线电信号，ETC标签接收到信号后，会将存储在其中的车辆信息发送给ETC系统，ETC系统通过识别车辆信息来实现自动收费。

这种射频识别技术具有识别速度快、识别距离远、抗干扰能力强等优点，因此被广泛应用于ETC系统中。

其次，我们来看ETC识别原理的流程。

ETC识别原理的流程主要包括车辆识别、信息传输和收费三个步骤。

首先，当车辆驶入ETC通道时，ETC系统会自动识别车辆信息，包括车牌号码、车型等。

然后，ETC系统通过射频识别技术向车辆发送无线电信号，ETC标签接收到信号后，将存储在其中的车辆信息发送给ETC系统。

最后，ETC系统根据车辆信息进行收费，如果车辆符合免费通行条件，则自动抬杆放行；如果需要收费，则自动扣除相应费用。

整个识别流程实现了车辆的自动识别和自动收费，大大提高了通行效率和便利性。

综上所述，ETC识别原理是通过射频识别技术实现对车辆信息的识别，并通过信息传输和收费流程实现自动收费。

ETC系统的识别原理技术先进、流程简便，极大地方便了车辆的通行和收费管理，是现代高速公路收费系统的重要组成部分。

相信随着科技的不断进步，ETC识别原理将会更加智能化、高效化，为人们出行带来更多便利。

ETC不停车收费系统的原理及技术ETC( Electronic Toll Collection ) 即电子不停车收费系统。

是国内外正在努力开发并推广普及的一种用于道路、大桥和隧道的电子收费系统。

使用该系统，车主只要在车窗上安装感应卡并预存费用，通过收费站时便不用人工缴费，也无须停车，高速费将从卡中自动扣除。

这种收费系统每车收费耗时不到两秒，其收费通道的通行能力是人工收费通道的5到10倍。

针对此情况，多奥科技研发出ETC停车场系统方案。

不停车收费技术特别适于在高速公路或交通繁忙的桥隧环境下采用。

在传统采用ETC车道隔离措施下的不停车收费系统通常称为单车道不停车收费系统，在无车道隔离情况下的自由交通流下的不停车收费系统通常称为自由流不停车收费系统。

实施不停车收费，可以允许车辆高速通过（几十公里以至 100 多公里），故可大大提高公路的通行能力；公路收费走向电子化，可降低收费管理的成本，有利于提高车辆的营运效益；同时也可以大大降低收费口的噪声水平和废气排放。

由于通行能力得到大幅度的提高，所以，可以缩小收费站的规模，节约基建费用和管理费用。

另外，不停车收费系统对于城市来说，就不仅仅是一项先进的收费技术，它还是一种通过经济杠杆进行交通流调节的切实有效的交通管理手段。

对于交通繁忙的大桥、隧道，不停车收费系统可以避免月票制度和人工收费的众多弱点，有效提高这些市政设施的资金回收能力。

系统组成：ETC车道与传统的MTC车道建设相似，主要由ETC天线、车道控制器、费额显示器、自动栏杆机、车辆检测器等组成。

功能实现：1.车辆进入通讯范围2. 读写天线与电子标签和CPU卡进行通讯，判别车辆是否有效，如有效则进行交易；无效则报警并封闭车道，直到车辆离开检测线圈。

3. 如交易完成，系统控制栏杆抬升，通行信号灯变绿，费额显示牌上显示交易金额4. 车辆通过自动栏杆下的落杆线圈后，栏杆自动回落，通行信号灯变红，系统等待下一辆车进入。

etc概念ETC是电子不停车收费系统（Electronic Toll Collection System）的简称，它是一种利用现代化高科技手段收取高速公路通行费的方法。

ETC能够实现快速通行、方便支付，并且提高高速公路收费管理水平。

下面就为大家详细介绍ETC的概念。

1、ETC原理ETC系统是一种非接触式的电子收费系统。

其主要原理是通过车载射频识别终端和门架上的读卡器、收费系统联网实现车辆通行和计费的精准和快速。

当车辆进入高速公路入口时，车载射频识别终端会读取车辆的路费卡信息，并与门架上的读卡器进行通讯。

如果读取信息正确无误，门架上的电子收费设备会以高速度自动扣费，然后开启道闸放行。

2、ETC的优势ETC相比传统的人工收费方式具有许多优势，主要体现在以下几个方面。

（1）提高交通效率。

ETC系统使车辆能够快速通行，无需停车等待，从而缩短车辆在收费站的停留时间，提高通行效率。

据统计，ETC在高速公路通行车辆中占比越来越高，其通行效率高于传统的人工收费方式，能够有效减缓交通拥堵。

（2）便于缴费。

ETC系统可以实现在线支付，车主只需在路费卡中充值即可，免去了排队等待缴费的麻烦。

（3）降低人工成本。

相比传统的人工收费方式，ETC不需要人工工作，因此能够减少人工成本，提高收费站的效率。

（4）提高收费管理水平。

ETC系统实时监控车辆通行情况和收费情况，能够减少车辆违规通行和欠费的情况，提高收费管理水平。

在中国，ETC系统在高速公路、城市快速路、隧道等交通场所被广泛应用。

截至2019年底，全国高速公路ETC覆盖率已达到90%以上。

ETC系统不仅节省了人们的时间和精力，还为交通建设和城市发展提供了更好的支撑。

未来，随着技术的不断发展和升级，ETC将进一步提高交通运输的效率和管理水平。

总之，ETC是一种现代化的高速公路通行费收费方式，通过非接触式的电子收费系统实现车辆通行和计费的精准和快速。

ETC在提高交通效率、便于缴费、降低人工成本和提高收费管理水平等方面具有显著优势，在未来的交通领域有着广阔的应用前景。

ETC不停车收费系统关键技术分析摘要：不停车收费系统（Electronic Toll Collection System，简称为ETC系统）利用专用短程微波通信技术（简称为DSRC），通过收费车道或路侧单元（RUS）与车载单元（OBU）交换信息，然后通过终端计算费额，完成不停车电子账户收费。

在不停车收费系统的实际使用时，希望及时高效地完成过车交费业务，并使客户能够完全接受这种新的收费方式。

ETC不停车收费系统由自动车辆识别、自动车型分类、逃费抓拍三个部分组成。

关键词：ETC车道系统车型分类识别车牌识别逃费抓拍系统中图分类号：TP872 文献标识码：A 文章编号：1674-098X（2018）01（c）-0153-021 不停车收费系统的关键技术在不停车收费系统的实际使用时，希望及时高效地完成过车交费业务，并使客户能够完全接受这种新的收费方式。

ETC不停车收费系统由以下3个部分组成。

（1）自动车辆识别系统需要所通过的车辆带有电子标签，当汽车驶过高速公路车道时，车道旁的微波天线就与电子便签进行数据通信，验证用户信息和车辆信息，判断是否为正常状况，是否可以让车辆通过。

（2）自动车型分类系统是让车辆驶过地面安装有大量传感器的高速公路路段，将传感器所检测到的数据与RFID 中所记忆的信息相比对，确定无误后就进行扣费交易。

（3）逃费抓拍系统是用来抓拍未付费强行闯关的车辆，摄像头摄取到车辆的车型数据及车牌数据，交予交管部门进行处理。

2 不停车收费系统的分类不停车收费系统（Electronic Toll Collection System，简称为ETC系统）利用专用短程微波通信技术（简称为DSRC），通过收费车道或路侧单元（RUS）与车载单元（OBU）交换信息，然后通过终端计算费额，完成不停车电子账户收费。

不停车收费方式有两种：事后收费方式及同步扣费方式。

2.1 事后收费方式系统主要还是通过IC卡进行扣费。

具体操作过程是：当装载有电子IC卡的车辆经过收费站时，装载在道路两侧的设备识别并读取IC卡信息，然后后台的计算机管理系统将读取的IC卡内存储的车辆信息和车主信息与终端进行核对，核对无误后将车辆的通过时间及收取的通行费额等信息记录备案，事后在该车辆IC卡账户上收取相应的费用，从而实现一次完整的收费过程。
