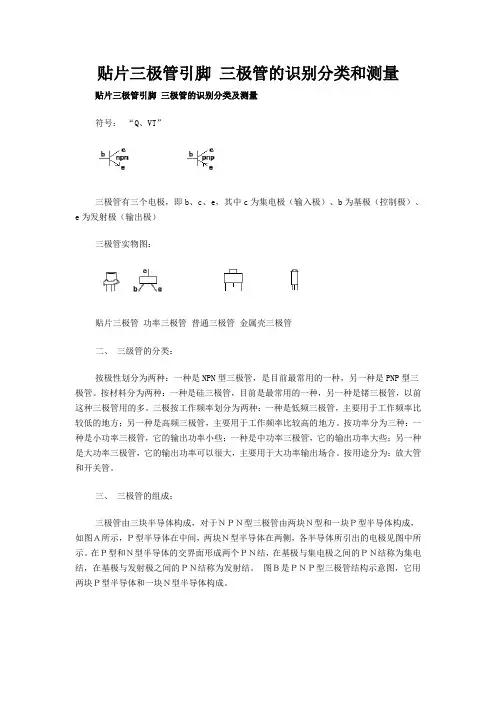

贴片三极管引脚三极管的识别分类和测量贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大 IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小 IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
电阻（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。
贴片电阻的最小包装不能有散开现象。
2 送检的电阻要与送检单上标示的规格，型号，数量一致。
3 电阻上的印制的标示要清晰，色环的颜色不能出现偏色，掉色。
（注意小规格的贴片电阻无标示）4 电阻本体不能有破损，变形。
电阻腿，焊盘应该光洁无污染，无变色。
不能出现生锈，氧化现象。
二：电性能实际检测的阻值要与标示一致。
误差范围要在标示的范围以内。
温飘测试（特殊要求的电阻）三：检测要求1 数量大于100（含100）的进行抽检，比例为5%2 器件优良率达到100%四：检测方法1 工具：台灯5-10倍放大镜数字万用表镊子2 方法：外观用目检方式。
电性能用数字万用表的表笔，接触电阻的两端测出相应阻值，注意根据不同的阻值范围要调整数字万用表的档位，表笔要和电阻接触良好。
温飘测试方法用电吹风进行温度变换，用高精度的数字表进行测试。
色环电阻的标示表四环电阻标示表四环电阻读取方法五环电阻标示表五环电阻读取方法贴片电阻标示和封装贴片电阻的封装有0402，0603，0805，1206贴片电阻的标示从左往右第一位，第二位是数字位，第三位是表示有多少个0数。
小数点用R表示。
高精度贴片电阻一般是指1%的。
这类电阻用4位表示。
从左往右第一位，第二位，第三位是数字位，第四位是表示有多少个0数。
小数点用R表示。
电容（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。
贴片电容的最小包装不能有散开现象。
2 送检的电容要与送检单上标示的规格，型号，数量一致。
3 电容上的印制的标示要清晰，极性标示要准确。
（注意小规格的贴片电容无标示）4 电容腿，焊盘应该光洁无污染，无变色。
不能出现生锈，氧化现象。
5 电容本体不能有破损，变形，电解电容不能有破损，变形，漏液现象。
二：电性能实际检测不能有短路击穿现象，不能有较大的漏电现象。
容值要与标示一致。
电子元器件验收标准电子元器件检验方法元件测试清单元件名称每批次抽检数抽检不合格后措施备注1贴片：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、光耦检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。
2直插：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、各类排针排母、接线端子检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。
3光耦PC817B5%要求再检验5%检验方法：1引脚无氧化、生产日期六个月以内。
2在自制工装上检验直插光耦的一致性，一般直插pc817B 的一致性在3.5mV～6mV 之间。
4各类直插芯片、贴片芯片检验方法：封装（按采购单）、引脚无氧化、生产日期六个月以内，其他暂时免检。
5各类开关每批次20个要求全检验可向技术部要求技术支持检验方法：1封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，2快速使劲按100此以上，无异响，无接触不良现象（可用万用表峰鸣当测量）。
3贴片轻触开关热风枪190度吹10S外壳无变形。
6数码管，平面管，发光管10%要求全检验测试方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，。
2在自制工装里测试每一笔的亮度，测试时每一笔亮度必须一致，不可有明显的亮度不均、不亮、漏光现象。
7各类液晶屏，5块/批次要求全检验检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、有无划痕、引脚无氧化、生产日期六个月以内。
2在自制工装内检查各字符的笔画有无缺失，亮度是否一致。
8各类线路板10块/批次要求全检验检验方法：1观察颜色、外形有无划痕和桥变、焊盘有无氧化现象。
9各类散热器20块/批次检验5%检验方法：1观察规格型号、外形尺寸（与原对照）、孔径（与原对照）、孔距（与原对照）、毛刺、毛边。

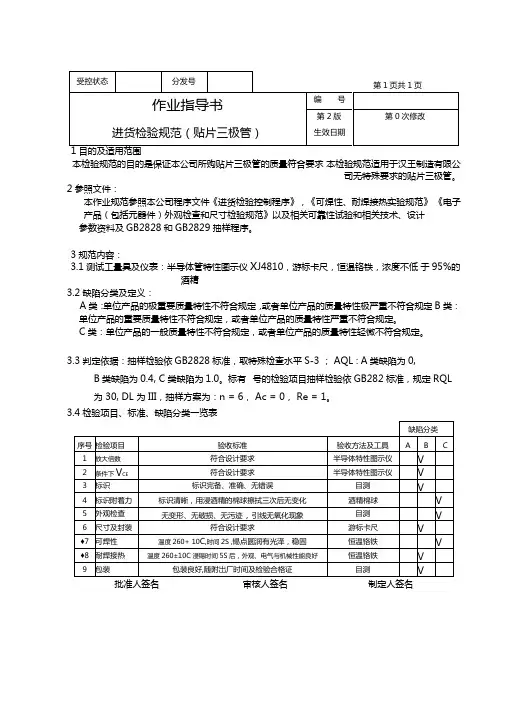

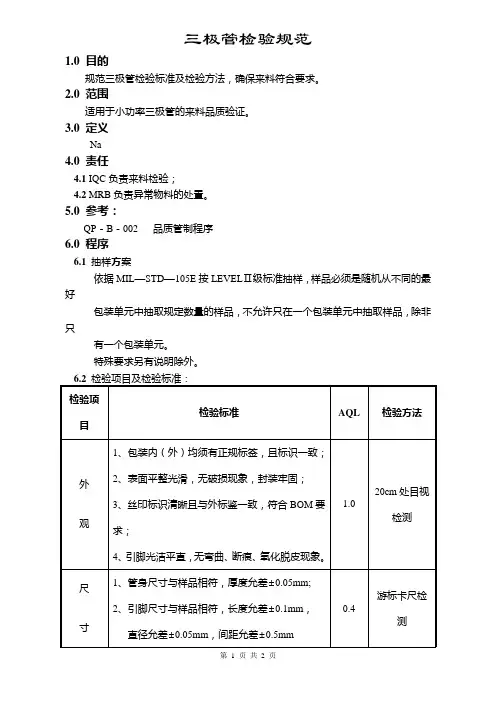

本检验规范的目的是保证本公司所购贴片三极管的质量符合要求本检验规范适用于汉王制造有限公
司无特殊要求的贴片三极管。
2参照文件：
本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计
参数资料及GB2828和GB2829抽样程序。
3规范内容：
3.1测试工量具及仪表：半导体管特性图示仪X J4810，游标卡尺，恒温铬铁，浓度不低于95%的
酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依GB2828标准，取特殊检查水平S-3 ；AQL : A类缺陷为0,
B类缺陷为0.4, C类缺陷为1.0。
标有♦号的检验项目抽样检验依GB282标准，规定RQL 为30, DL 为III，抽样方案为：n = 6，Ac = 0，Re = 1。

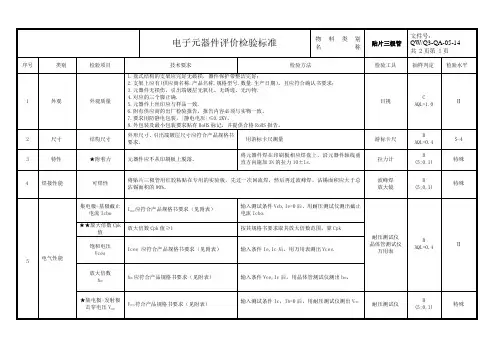

3.4检验项目、标准、缺陷分类一览表
批准人签名审核人签名制定人签名
批准日期审核日期制定日期。
文件编号: T-MF.Q-002页 码: 第 1 页 共 1 页版 号: G 0
检测方法及工具CR MA MI 供应商目视O 供应商编号目视O 包装损坏目视O 湿敏卡目视O 生产周期目视O 包材目视O 混料
目视
O
字体要清析无污渍（以不影响辨别为限）二极管极性标示错、无标识,三极管标识错、无标识均不允许
元件上的标识
引脚、焊端变形、氧化、生锈或附有异物，影响焊接和引脚断裂、脱落均不允许
焊端、脚包装标识O 等级划分不超过两年
O 目视质量体系技术文件
检 验 要 求

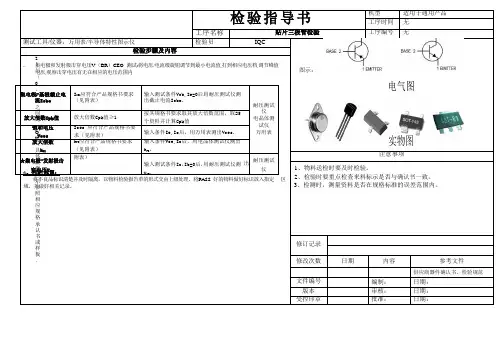

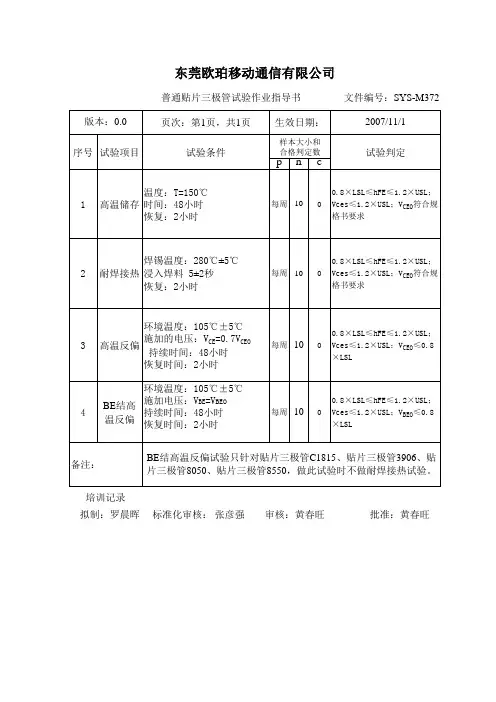

贴片二极管、三极管检验及接收标准：
检验项目卷装、编带装的真空袋包装、带防潮剂正常接收；不允许散装，编带不整齐,极性方向不一致包装方式防静电材料包装
包装内混装错料均不允许
对于湿敏元件，不得打开防潮包装，但要检查防潮包装是否破损；对于不开包就无法检查的事项，如供应商产品代码，内外标识，色卡等可以不检查；对于防潮包装已破损,可以检查上述事项的元件,要检查应检事项。
在BOM 、ECN 上
与BOM 、ECN 相符
真空包装漏气，不允许湿度显示超过30%，不允许内外标识要一致；客户物料编号、供应商、供应商编号与BOM 、ECN 相符；标识脱落、模糊不清、和残缺均不允许目视O
O
目视
目视拟制： 审 核： 工程： 核准：
目视O 注意事项
二极管需有明确的极性标示；本体断裂、残缺、变形、破损或附有异物均不允许元件本体
