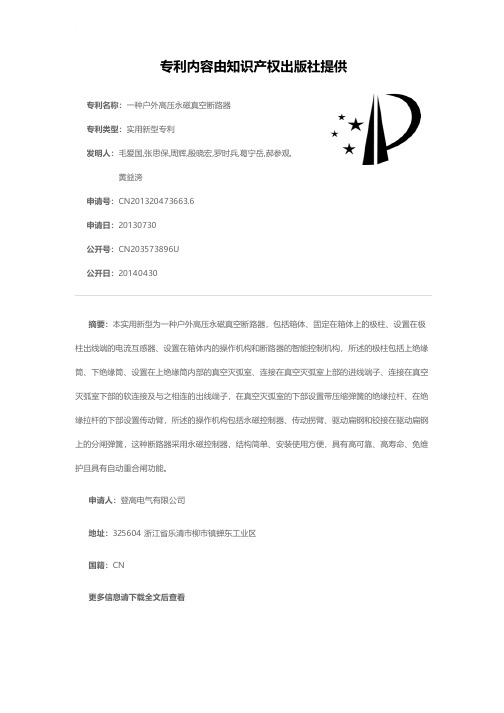

专利名称：一种户外高压永磁真空断路器
专利类型：实用新型专利
发明人：毛爱国,张思保,周辉,殷晓宏,罗时兵,葛宁岳,郝参观,黄益滂
申请号：CN201320473663.6
申请日：20130730
公开号：CN203573896U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型为一种户外高压永磁真空断路器，包括箱体、固定在箱体上的极柱、设置在极柱出线端的电流互感器、设置在箱体内的操作机构和断路器的智能控制机构，所述的极柱包括上绝缘筒、下绝缘筒、设置在上绝缘筒内部的真空灭弧室、连接在真空灭弧室上部的进线端子、连接在真空灭弧室下部的软连接及与之相连的出线端子，在真空灭弧室的下部设置带压缩弹簧的绝缘拉杆、在绝缘拉杆的下部设置传动臂，所述的操作机构包括永磁控制器、传动拐臂、驱动扁钢和铰接在驱动扁钢上的分闸弹簧，这种断路器采用永磁控制器，结构简单、安装使用方便，具有高可靠、高寿命、免维护且具有自动重合闸功能。

申请人：登高电气有限公司
地址：325604 浙江省乐清市柳市镇蝉东工业区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种户外高压真空断路器专利类型：发明专利
发明人：不公告发明人
申请号：CN202011492353.X
申请日：20201217
公开号：CN112614735A
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本发明涉及断路器技术领域，且公开了一种户外高压真空断路器，包括绝缘外壳和下支架。

通过扩容装置的设置，使得在绝缘外壳内部的真空度逐步下降时，活塞受到绝缘外壳内腔吸引力减小，进而使得活塞在弹簧一的拉力下下降，对绝缘外壳的内部空间进行拉扯，增大绝缘外壳与活塞之间的内部体积，恢复绝缘外壳内部的真空度，保证其灭弧的真空强度，延长其失效时间，增加其使用时间，并减少维护的次数，以及维护成本，通过切断装置的设置，使得绝缘外壳内部的真空度大幅度下降后，在扩容装置的作用下，由切断装置拉动角杆逆时针旋转，使得定触头与动触头脱离，中断电流，避免绝缘外壳的真空度下降而导致无法开断电路，保护电路安全。

申请人：张勤珍
地址：637000 四川省南充市顺庆区延安路582号1幢2单元702号
国籍：CN
代理机构：深圳科湾知识产权代理事务所(普通合伙)
代理人：杨艳霞
更多信息请下载全文后查看。

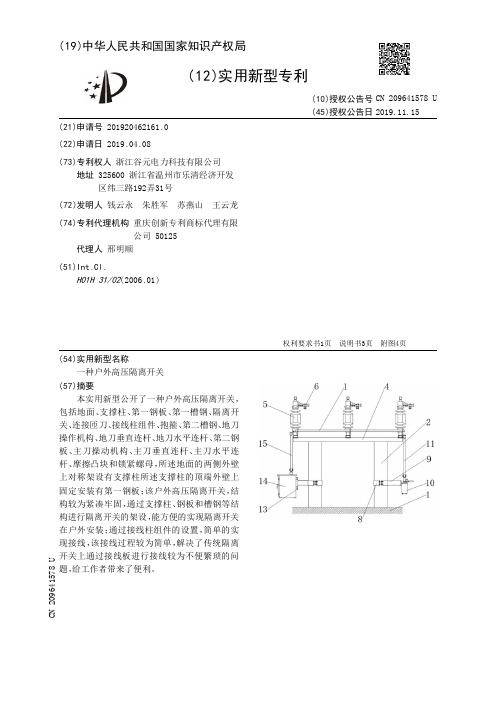

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462161.0(22)申请日 2019.04.08(73)专利权人 浙江谷元电力科技有限公司地址 325600 浙江省温州市乐清经济开发区纬三路192弄31号(72)发明人 钱云永　朱胜军　苏燕山　王云龙　(74)专利代理机构 重庆创新专利商标代理有限公司 50125代理人 邢明顺(51)Int.Cl.H01H 31/02(2006.01)(54)实用新型名称一种户外高压隔离开关(57)摘要本实用新型公开了一种户外高压隔离开关，包括地面、支撑柱、第一钢板、第一槽钢、隔离开关、连接匝刀、接线柱组件、抱箍、第二槽钢、地刀操作机构、地刀垂直连杆、地刀水平连杆、第二钢板、主刀操动机构、主刀垂直连杆、主刀水平连杆、摩擦凸块和锁紧螺母，所述地面的两侧外壁上对称架设有支撑柱所述支撑柱的顶端外壁上固定安装有第一钢板；该户外高压隔离开关，结构较为紧凑牢固，通过支撑柱、钢板和槽钢等结构进行隔离开关的架设，能方便的实现隔离开关在户外安装；通过接线柱组件的设置，简单的实现接线，该接线过程较为简单，解决了传统隔离开关上通过接线板进行接线较为不便繁琐的问题，给工作者带来了便利。

权利要求书1页 说明书3页 附图4页CN 209641578 U 2019.11.15C N 209641578U权　利　要　求　书1/1页CN 209641578 U1.一种户外高压隔离开关，包括地面(1)、支撑柱(2)、第一钢板(3)、第一槽钢(4)、隔离开关(5)、连接匝刀(6)、接线柱组件(7)、抱箍(8)、第二槽钢(9)、地刀操作机构(10)、地刀垂直连杆(11)、地刀水平连杆(12)、第二钢板(13)、主刀操动机构(14)、主刀垂直连杆(15)、主刀水平连杆(16)、摩擦凸块(17)和锁紧螺母(18)，其特征在于：所述地面(1)的两侧外壁上对称架设有支撑柱(2)所述支撑柱(2)的顶端外壁上固定安装有第一钢板(3)，所述第一钢板(3)的顶端外壁上焊接固定有第一槽钢(4)，所述第一槽钢(4)的顶端外壁上分布对称安装有隔离开关(5)，所述隔离开关(5)对称的两侧外壁上对应安装有连接匝刀(6)，所述支撑柱(2)中部的外壁上套接固定有抱箍(8)，所述抱箍(8)的一侧外壁上焊接固定有第二槽钢(9)，所述地面(1)一侧的第二槽钢(9)一端螺栓固定有地刀操作机构(10)，所述地刀操作机构(10)的顶端外壁上配合连接有地刀垂直连杆(11)，所述隔离开关(5)的下方固定安装有地刀水平连杆(12)，且地刀水平连杆(12)的一端与地刀垂直连杆(11)的一端配合连接，所述支撑柱(2)另一侧的第二槽钢(9)一端焊接固定有主刀操动机构(14)，所述主刀操动机构(14)的顶端外壁上配合连接有主刀垂直连杆(15)，所述隔离开关(5)的下方安装有主刀水平连杆(16)，所述主刀水平连杆(16)的一端与主刀垂直连杆(15)的一端配合连接，所述隔离开关(5)顶端外壁上设置有接线柱组件(7)；所述接线柱组件(7)包括接线柱(71)、接线槽(72)、套接孔(73)、螺纹套筒(74)、压持螺栓(75)和压持块(76)，所述隔离开关(5)的顶端外壁上固定连接有接线柱(71)，所述接线柱(71)的顶端外壁上开设有接线槽(72)，所述接线柱(71)一侧的外壁上分布开设有套接孔(73)，且套接孔(73)的一端贯穿于接线槽(72)的内部，所述套接孔(73)的内部套接固定有螺纹套筒(74)，所述螺纹套筒(74)的内部螺合连接有压持螺栓(75)，且压持螺栓(75)的一端贯穿于接线槽(72)的内部固定连接有压持块(76)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920191088.8(22)申请日 2019.02.12(73)专利权人 江西晶鼎电气有限公司地址 334000 江西省上饶市万年县城丰收工业园区锦绣路(72)发明人 柴远宗　(74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 罗茶根(51)Int.Cl.H01H 33/66(2006.01)(54)实用新型名称一种户外柱上高压真空断路器(57)摘要本实用新型公开了一种户外柱上高压真空断路器，包括固定柱，所述固定柱的数量为两个，所述固定柱的表面套设有固定夹，本实用新型通过设置旋钮、倒钩、限位槽以及伸缩杆的配合使用，使用者可通过旋转旋钮带动倒钩移动，当倒钩移动一限位槽的外侧时，使用者可通过手动收缩伸缩杆，到伸缩杆缩至外壳的外侧，即可拆卸对断路器进行维护和检修，解决了现有的户外柱上高压真空断路器通过型材钢结构焊接成简单的支架固定在电杆上，这样的支架灵活性差，无法满足客户的需求，且不便于维修人员进行检修的问题，该户外柱上高压真空断路器，具备稳定性高，使用安全性高，便于维修人员进行检修和维护的优点。

权利要求书1页 说明书4页 附图3页CN 209461368 U 2019.10.01C N 209461368U权　利　要　求　书1/1页CN 209461368 U1.一种户外柱上高压真空断路器，包括固定柱(1)，其特征在于：所述固定柱(1)的数量为两个，所述固定柱(1)的表面套设有固定夹(5)，两个固定柱(1)相对的一侧之间固定连接有底座(6)，所述底座(6)的顶部活动连接有断路器本体(2)，所述断路器本体(2)的两侧均固定连接有伸缩杆(3)，所述伸缩杆(3)远离断路器本体(2)的一侧活动连接有固定机构(4)，所述固定机构(4)包括外壳(10)和旋钮(11)，所述外壳(10)远离断路器本体(2)的一侧与固定夹(5)固定连接，所述外壳(10)的内腔活动连接有正向螺纹杆(12)，所述正向螺纹杆(12)的顶部贯穿外壳(10)的顶部并固定连接有旋钮(11)，所述外壳(10)内腔的底部活动连接有反向螺纹杆(22)，所述正向螺纹杆(12)和反向螺纹杆(22)相对的一侧均固定连接有第一锥齿轮(13)，所述外壳(10)内腔的右侧固定连接有连接杆(20)，所述连接杆(20)的左侧活动连接有第二锥齿轮(21)，所述第一锥齿轮(13)与第二锥齿轮(21)相啮合，所述正向螺纹杆(12)和反向螺纹杆(22)的表面均套设有螺纹套(14)，所述螺纹套(14)的左侧固定连接有第一固定座(15)，所述第一固定座(15)的左侧活动连接有拉杆(16)，所述外壳(10)内腔左侧的顶部和底部均开设有第一滑槽(19)，所述第一滑槽(19)的内腔活动连接有第一滑块(18)，所述第一滑块(18)的左侧固定连接有倒钩(17)，所述伸缩杆(3)远离断路器本体(2)的一侧开设有与倒钩(17)配合使用的限位槽(25)，所述倒钩(17)远离第一滑块(18)的一侧固定连接有第二固定座(24)，所述外壳(10)的内腔活动连接有转杆(23)，所述转杆(23)靠近拉杆(16)的一侧与拉杆(16)活动连接。

专利名称：六氟化硫断路器专利类型：实用新型专利
发明人：赵兢,赵勃,赵建平
申请号：CN201620721903.3申请日：20160709
公开号：CN205984780U
公开日：
20170222
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种六氟化硫断路器，旨在提供一种能够在检修时减少六氟化硫泄露污染的六氟化硫断路器，其技术方案要点是一种六氟化硫断路器，包括基座、绝缘杆和壳体，所述基座向上依次连接有绝缘杆和壳体，所述壳体内连接有灭弧室，所述灭弧室顶端设有进气口管。

如此设置，在灭弧室顶端设置有进气口可以在检修六氟化硫断路器的过程中，通过下端抽离六氟化硫，进口端通入其他惰性气体排尽灭弧室内的六氟化硫，避免在抽完气体后打开灭弧室检修还有六氟化硫泄露出来。

申请人：北京华电国网电力设备有限公司
地址：100000 北京市通州区环科中路16号10幢1层101
国籍：CN
更多信息请下载全文后查看。

专利名称：户外式投切电容器组高压六氟化硫负荷开关专利类型：实用新型专利
发明人：肖崇礼,钱运驰,江兴考,李松乔
申请号：CN02291818.3
申请日：20021211
公开号：CN2598121Y
公开日：
20040107
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种户外式投切电容器组高压六氟化硫负荷开关，包括箱壳、触头及导电系统、操动机构，它的主要特点在于箱体内充有六氟化硫灭弧介质，能有效地防止开断电容器负载时的重燃。

它的另一个特点是所述静触头呈弹性夹指状结构，合闸时，动触头从一对夹指状触头中插入，使得动触头运动方向与触头压力方向垂直，可完全消除合闸弹跳；分闸过程中，触头压力由大变小直至零，有利于提高分断速度。

再配上桥型双断口结构的触头系统，可真正杜绝了分闸重燃。

将高压无功补偿自动控制器设置在箱体内，使得本实用新型既具有自动投切功能，又具有过电压、欠电压、失压、过电流等保护功能。

申请人：正泰集团公司
地址：325603 浙江省温州北白象正泰高科技工业园
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
代理人：沈孝敬
更多信息请下载全文后查看。
