六氟化硫断路器安装施工工法

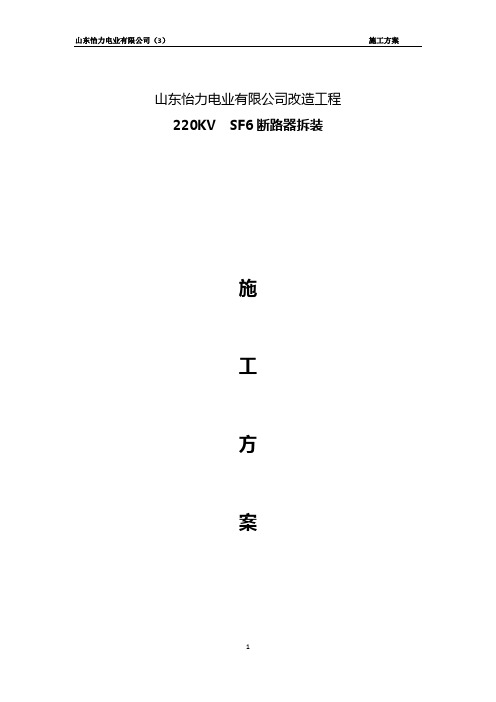

山东怡力电业有限公司改造工程220KV SF6断路器拆装施工方案2013年9月220KV断路器更换开工报告尊敬的领导：您好！根据山东省调度中心文件要求南山集团安顺站海安一、二线、6台整流变、2台动力变、母联断路器的遮断容量已不能满足要求，必须进行更换；经过充分的准备220KV断路器更换已具备开工更换的条件。

设备已运至现场，材料现已陆续到齐，各项安全技术措施，质量验收、计划已出台。

人员、工器具已准备到位。

所有参加更换人员已进行安全技术交底，并时刻牢记安全第一方针把安全放到首位。

根据计划安排此次更换工作定于2013年9月11日正式开工。

请领导批示！2013年9月9日220KV断路器更换铝业公司、安顺站组织机构为加强220KV断路器更换组织领导工作，确保更换工作的顺利完成，特成立断路器更换指挥组及各专业组。

一、指挥组组长：宋坤副组长：王风慧成员：王庆新、迟运福、隋丽丽、吴忠文职责：1、指挥组是断路器更换工作最高指挥机构，相关班组及外援队伍必须服从指挥组的统一领导和指挥。

2、更换项目及网络进度变更的审批。

3、各班组间的协调。

4、处理更换过程中影响安全、质量的随机事件。

5、负责更换全过程的考核。

二、安全文明检查组组长：吴忠文成员：孙涛、魏智楠、当班运行1#电工、施工方负责人职责：1、监督检查现场安全、文明施工。

2、监督现场防火措施。

3、安全措施的审批。

4、起重及工器具的检验。

5、工作人员的安全培训。

6、全过程的文明施工、定置管理。

三、质检组组长：隋丽丽成员：吴忠文、孙涛、魏智楠职责：1、负责三级验收项目的车间验收。

2、参加重要项目的停工待检点验收。

3、监督、检查设备检修质量。

4、监督、检查项目执行情况。

5、监督、检查网络计划实施情况。

6、负责技术方案的编制和审批。

7、检查技术监督进行情况和验收。

四、试运组组长：迟运福成员：隋丽丽、吴忠文、孙涛、运行当班班长、施工方负责人职责：1、组织系统试运。

2、制定试运计划和技术组织措施的编制。

目录一、编制说明 (3)1.1编制依据 (3)1.2适用范围 (3)二、工程概述 (3)三、施工组织 (4)四、施工平面布置 (5)五、施工进度计划 (6)六、施工流程及各工序说明 (7)6.1施工准备 (7)6.2开箱检查 (9)6.3基础验收 (10)6.4断路器吊装 (11)6.5断路器抽真空、充气 (14)6.6断路器接地 (16)6.7汇控柜安装及二次接线 (17)6.8断路器调整 (18)6.9试验工作 (19)七、质量技术标准 (21)7.1六氟化硫断路器基础技术标准 (21)7.2开箱检查技术标准 (21)7.3六氟化硫断路器安装技术标准 (22)7.4支柱吊装技术标准 (22)气体技术标准 (22)7.5真空注SF67.6开关调整技术标准 (22)八、安全文明施工要求 (22)8.1安全保证措施 (22)8.2文明施工措施 (23)九、绿色施工 (23)一、编制说明1.1 编制依据✪XX省电力勘测设计院《500kV屋外配电装置》（卷册号B4291S-D0102）✪LW10B-550/CYT型六氟化硫断路器供货合同与厂家有关技术资料；✪《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）✪《电气装置安装工程电气设备交接试验标准》（GB50150-2006）✪《绿色施工导则》（建质【2007】223号）；✪《电气装置安装工程质量验收及评定规程》（DL/T5161.2-2002）✪《中华人民共和国工程建设标准强制性条文—电力工程部分》（2006版）✪《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）✪《国家电网公司输变电施工工艺示范手册--电气安装工程》（2006年版）✪《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量[2010]19号）✪《国家电网公司“关于利用数码照片资料加强输变电工程安全质量过程控制的通知”》（基建安全[2007]25号）✪《国家电网公司电力安全工作规程》（变电部分）（国家电网安监[2009]664号）✪《国家电网公司输变电工程安全文明施工标准》（国家电网科[2009]211号）✪《国家电网公司电力建设安全健康与环境管理工作规定》（2005版）✪XX省电力公司《输变电工程施工标准化作业指导书-变电安装工程分册》（2007年版）✪XX省送变电建设公司《质量、职业健康安全和环境管理整合体系文件、管理手册》（2009年D版）。

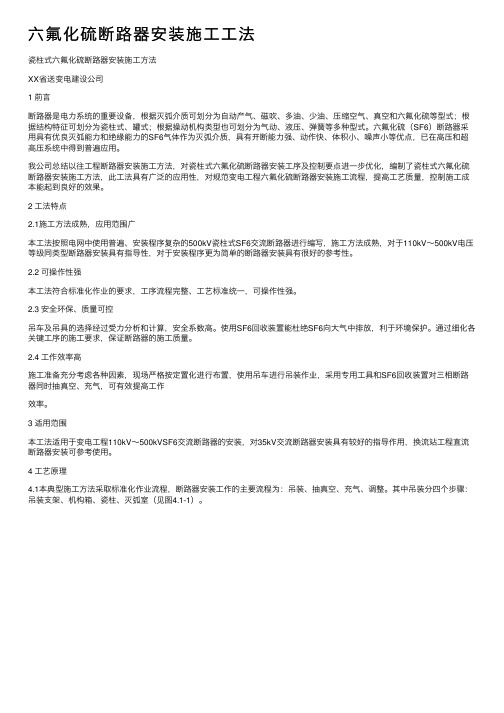

六氟化硫断路器安装施⼯⼯法瓷柱式六氟化硫断路器安装施⼯⽅法XX省送变电建设公司1 前⾔断路器是电⼒系统的重要设备，根据灭弧介质可划分为⾃动产⽓、磁吹、多油、少油、压缩空⽓、真空和六氟化硫等型式；根据结构特征可划分为瓷柱式、罐式；根据操动机构类型也可划分为⽓动、液压、弹簧等多种型式。

六氟化硫（SF6）断路器采⽤具有优良灭弧能⼒和绝缘能⼒的SF6⽓体作为灭弧介质，具有开断能⼒强、动作快、体积⼩、噪声⼩等优点，已在⾼压和超⾼压系统中得到普遍应⽤。

我公司总结以往⼯程断路器安装施⼯⽅法，对瓷柱式六氟化硫断路器安装⼯序及控制要点进⼀步优化，编制了瓷柱式六氟化硫断路器安装施⼯⽅法，此⼯法具有⼴泛的应⽤性，对规范变电⼯程六氟化硫断路器安装施⼯流程，提⾼⼯艺质量，控制施⼯成本能起到良好的效果。

2 ⼯法特点2.1施⼯⽅法成熟，应⽤范围⼴本⼯法按照电⽹中使⽤普遍、安装程序复杂的500kV瓷柱式SF6交流断路器进⾏编写，施⼯⽅法成熟，对于110kV～500kV电压等级同类型断路器安装具有指导性，对于安装程序更为简单的断路器安装具有很好的参考性。

2.2 可操作性强本⼯法符合标准化作业的要求，⼯序流程完整、⼯艺标准统⼀，可操作性强。

2.3 安全环保、质量可控吊车及吊具的选择经过受⼒分析和计算，安全系数⾼。

使⽤SF6回收装置能杜绝SF6向⼤⽓中排放，利于环境保护。

通过细化各关键⼯序的施⼯要求，保证断路器的施⼯质量。

2.4 ⼯作效率⾼施⼯准备充分考虑各种因素，现场严格按定置化进⾏布置，使⽤吊车进⾏吊装作业，采⽤专⽤⼯具和SF6回收装置对三相断路器同时抽真空、充⽓，可有效提⾼⼯作效率。

3 适⽤范围本⼯法适⽤于变电⼯程110kV～500kVSF6交流断路器的安装，对35kV交流断路器安装具有较好的指导作⽤，换流站⼯程直流断路器安装可参考使⽤。

4 ⼯艺原理4.1本典型施⼯⽅法采取标准化作业流程，断路器安装⼯作的主要流程为：吊装、抽真空、充⽓、调整。

六氟化硫断路器安装施工方案一、施工准备1、检验厂家到货设备的规格、型号符合图纸设计要求，所有附件齐全完好。

2、核查土建交付的各设备基础满足电气安装要求，并办理专业间交接签证。

3、对有关人员进行安全、技术措施交底学习，严格按安装施工要求进行施工。

二、六氟化硫断路器安装前应做下列检查。

1、所有参加施工的人员已进行安全技术交底，熟悉并掌握SF6断路器的安装技术要求。

2、在现场开箱验收后直接进行组装，减少设备的二次搬运工作。

3、断路器领部件应齐全、清洁、完好。

灭弧室或罐体和绝缘支柱内预充的六氟化硫等气体的压力值和六氟化硫气体的含水量应符合产品技术要求。

4、均压电容、合闸电阻值应符合制造厂的规定。

5、绝缘部件表面应无裂缝、无剥落和破损绝缘应良好，绝缘拉杆断部连接部件应可靠。

6、瓷套表面应光滑无裂纹、缺损、外观检查有疑问时应探伤检验，瓷套与法兰的接合面粘合应牢固，法兰结合面应平整，无损伤和铸造砂眼。

7、传动机构零件应齐全，轴承光滑无刺，铸件无裂纹或焊接不良。

8、组装用的螺栓、密封垫、密封脂、清洁剂和润滑脂等的规格必须符合产品的技术规定。

9、密度断路器的压力表应进行检验。

三、六氟化硫断路的组装要求：1、用25吨或以上的汽车吊，按厂家出厂技术文件的组装顺序，将配电装置的设备吊装到位，注意组装顺序及瓷件的保护。

按制造厂的部件编号和规定的顺序进行组装，不可混装。

2、固定一组安装及起重人员，负责整个配电装置的吊装工作3、断路器的固定应牢固可靠，支架或底架与基础垫片不宜超过三片，其总厚度不应大于10mm，各片间应焊接牢固。

4、同相各支柱瓷瓶的法兰面宜在同一水平面上，各支柱中心线间的距离的误差不应大于5mm相间中心距离的误差不应大于5mm。

5、所有部件的安装位置正确，并按制造厂的规定要求保持应有的水平或垂直位置。

6、密封槽面应清洁，无划伤痕迹，已用过的密封垫不得使用，涂密封脂膏，不得流入密封垫内侧而与六氟化硫气体接触。

7、应按产品的技术规定更换吸附剂。

编号：XYC/KG02 变电站SF6断路器安装作业指导书编写年月日审核年月日批准年月日作业负责人年月日作业日期年月日时至年月日时长清供电公司检修公司一、范围本作业指导书针对变电站 KV 线断路器安装工作，仅适用于该断路器的安装工作。

二、引用文件1、JB/T 9694-1999六氟化硫断路器通用技术条件2、DL/T 639-1997六氟化硫电气设备运行、试验及检修人员安全防护细则3、电供 [1991]30号（能源部电力司）高压断路器运行规程4、JB/T 56233-1999 高压开关设备产品质量分等5、DL5009.3-1997《电力建设安全工作规程》（变电所部分）6、DL408-1991《电业安全工作规程》（发电厂和变电所电气部分）7、GBJ147－1990《电气装臵安装工程高压电器施工及验收规范》三、修前准备(一)准备工作安排（二）作业人员要求第1 页共10页（三）备品备件根据安装工作实际情况和存在的缺陷，准备好相应的备品备件。

（四）工器具第2 页共10页（五）危险点分析第3 页共10页1、相邻间隔带电，严禁误入带电间隔或越过围栏，容易发生人身触电事故。

2、工作人员精神状态不良，易发生人身伤害。

（六）所需耗材第4 页共10页第 5 页 共10页四、流程图五、作业程序及作业标准（三）动火（四）安装程序和工艺标准第6 页共10页第7 页共10页（五）工作结束第8 页共10页六、验收七、作业指导书执行情况评估八、附录第9 页共10页第10 页共10页。

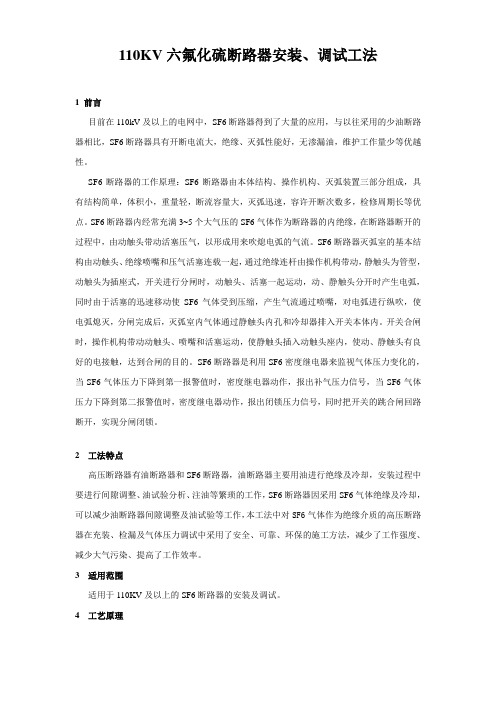

110KV六氟化硫断路器安装、调试工法1 前言目前在110kV及以上的电网中，SF6断路器得到了大量的应用，与以往采用的少油断路器相比，SF6断路器具有开断电流大，绝缘、灭弧性能好，无渗漏油，维护工作量少等优越性。

SF6断路器的工作原理：SF6断路器由本体结构、操作机构、灭弧装置三部分组成，具有结构简单，体积小，重量轻，断流容量大，灭弧迅速，容许开断次数多，检修周期长等优点。

SF6断路器内经常充满3~5个大气压的SF6气体作为断路器的内绝缘，在断路器断开的过程中，由动触头带动活塞压气，以形成用来吹熄电弧的气流。

SF6断路器灭弧室的基本结构由动触头、绝缘喷嘴和压气活塞连载一起，通过绝缘连杆由操作机构带动，静触头为管型，动触头为插座式，开关进行分闸时，动触头、活塞一起运动，动、静触头分开时产生电弧，同时由于活塞的迅速移动使SF6气体受到压缩，产生气流通过喷嘴，对电弧进行纵吹，使电弧熄灭，分闸完成后，灭弧室内气体通过静触头内孔和冷却器排入开关本体内。

开关合闸时，操作机构带动动触头、喷嘴和活塞运动，使静触头插入动触头座内，使动、静触头有良好的电接触，达到合闸的目的。

SF6断路器是利用SF6密度继电器来监视气体压力变化的，当SF6气体压力下降到第一报警值时，密度继电器动作，报出补气压力信号，当SF6气体压力下降到第二报警值时，密度继电器动作，报出闭锁压力信号，同时把开关的跳合闸回路断开，实现分闸闭锁。

2 工法特点高压断路器有油断路器和SF6断路器，油断路器主要用油进行绝缘及冷却，安装过程中要进行间隙调整、油试验分析、注油等繁琐的工作，SF6断路器因采用SF6气体绝缘及冷却，可以减少油断路器间隙调整及油试验等工作，本工法中对SF6气体作为绝缘介质的高压断路器在充装、检漏及气体压力调试中采用了安全、可靠、环保的施工方法，减少了工作强度、减少大气污染、提高了工作效率。

3 适用范围适用于110KV及以上的SF6断路器的安装及调试。

目录10..............................................................................................1目的为规范支柱式六氟化硫断路器的安装、调整，达到标准要求，指导施工作业及操作方法，特编制本作业指导书。

2适用范围本作业指导书适用于110〜50OkV支柱式的六氟化硫断路器安装及调整作业。

3作业任务1.1开箱检查1.2地脚螺栓预埋1.3安装前检查1.4操作箱安装1.5支柱安装1.6管道联接1.7真空检查1.8六氟化硫气体充入1.9六氟化硫气体检漏3.10调整4作业打算和条件4.1作业打算5.1.1人员配备a）作业负责人：应具备被安装型号断路器的阅历或参与过厂内培训;b）吊装时配协助工5名；其它作业时常配组员2名。

6.1.2机具配备注：其它安装材料见说明书4.1.3力能配备电源：380V/220V沟通三相电源氧气乙烘水：供循环用4.1.4在实际安装位置旁边布置作业4.2作业条件4.2.1到货设备型号正确、完整无损，备件、专用工具齐全；设备合格证、说明书、试验报告齐全。

4.2.2基础预留位置正确、养生时间够。

4.2.3吊车进出通道畅通、支承处牢固。

4.2.4支柱组装时，应在无风沙、无雨雪的天气进行，空气相对湿度应小于80%O4.2.5吊装支柱前应依据说明书的有关内容进行程序，方法及标准的父底。

5作业进度5.1开箱检查每组应在2〜3h内完成。

5.2地脚螺栓预埋每组应在4h内完成。

5.3安装前检查应在不影响下一道工序安装，安装有适当的提前，各作业组间协调工作。

5.4操作箱安装每组应在3〜6h内完成。

5.5支柱安装每柱应在2h内完成。

5.6管道联接每组应在16h内完成。

5.7真空检查正常状况每柱应在6h内完成，特殊状况适当延长。

5.8六氟化硫气体充入每柱应在2h内完成。

5.9检漏每组约2h一次，次数和检验量不作详细限制。

35KV六氟化硫断路器安装作业指导书编写：_______________审核：_______________批准：_______________35KV六氟化硫断路器安装作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉图纸等有关资料以及施工机具使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

（2)人员准备：成立六氟化硫断路器安装小组，每一小组由1人组成，技术员、质检员各1名，熟练技工2人。

（3）工器具准备：(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。

2、基础复核用经纬仪仪、钢尺复测六氟化硫构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。

由质检员对基础质量进行检查，质量合格方可进行下道工序施工。

基础质量标准：（1）设备支柱中性线位置误差不大于10mm。

（2）每个基面的水平度不超过20mm。

（3）设备支柱相对高差不大于2mm。

3、开箱检查在厂方、业方、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）首先清点包装件数与到货清单是否相符，产品包装是否完整无损，六氟化硫开关所有部件、附件、备件齐全，无损伤变形及锈蚀；（2）瓷件无裂纹及破损；（3）技术资料、图纸以及专用工具是否齐全；（4）填写设备开箱检查记录表格，开箱记录表格附后。

4、基座安装极柱安装将六氟化硫开关基座吊到基础上，调整其横向与纵向误差，使之控制在5mm以内。

安装极柱前，首先检查极柱气密性。

若气管路接口有放气声响，表明极柱的气密性良好。

将六氟化硫三相极柱先从B相分别吊装到基座上，并用螺栓紧固，调整其水平与垂直度。

质量标准：（1）放氟化硫三相底座横向与纵向误差在5mm以内。

（2）三相支柱应在同一水平面，相间距离与设计值误差不大于5m。

5、管路连接用酒类擦先自封阀的密封面，涂抹一层硅脂，分别将管路上的自封阀与三极柱的自封阀连接。

仅供参考[整理] 安全管理文书六氟化硫断路器安装作业指导书日期：__________________单位：__________________第1 页共6 页六氟化硫断路器安装作业指导书1.目的和范围1.1编写本作业指导书的目的是确保六硫化硫断路器安装调试质量符合规范和设计要求。
