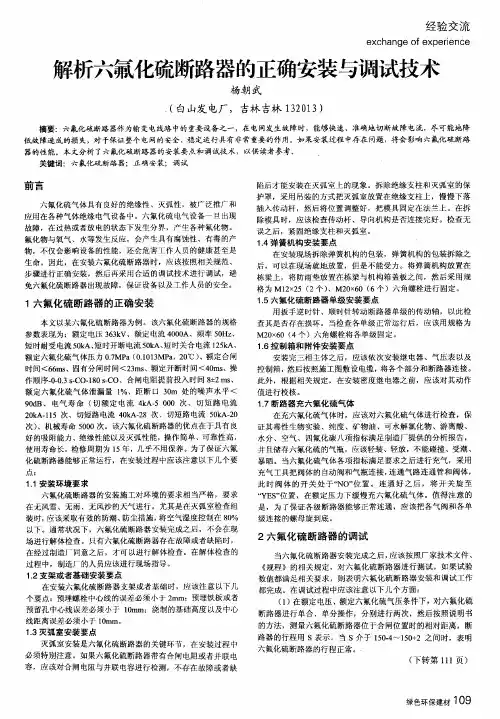

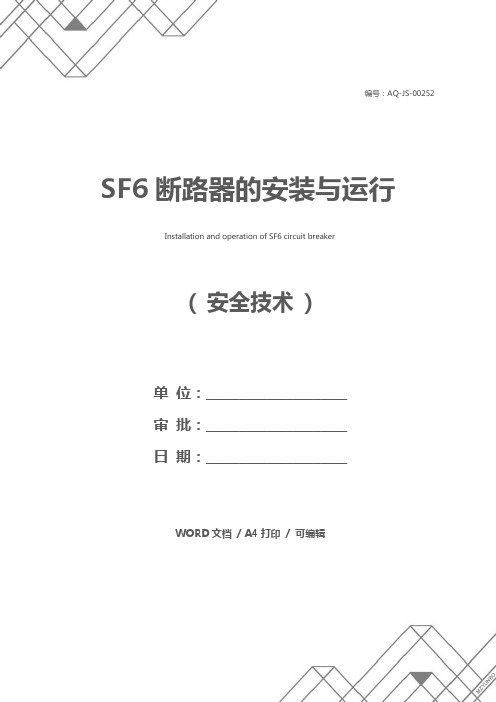

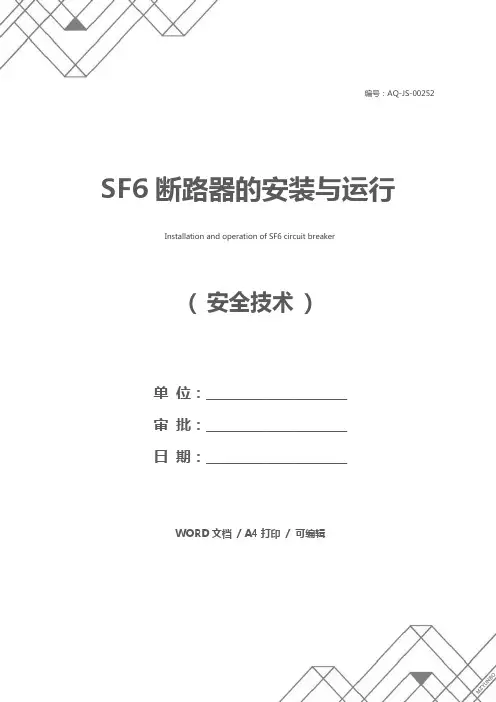

编号：AQ-JS-00252( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑SF6断路器的安装与运行Installation and operation of SF6 circuit breakerSF6断路器的安装与运行使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1前言目前在110kV及以上的电网中，SF6断路器得到了大量的应用，与以往采用的少油断路器相比，SF6断路器具有开断电流大，绝缘、灭弧性能好，无渗漏油，维护工作量少等优越性。
以我局为例，220kVSF6断路器占87.5%，110kVSF6断路器占79%。
2安装(1)安装人员必须仔细阅读安装说明书。
(2)重视现场交接试验，必须按照《电力设备预防性试验规程》的规定执行。
对于厂方提出现场不做的项目，应要求其提供书面说明并做出质量承诺。
(3)坚持设备开箱制度。
设备运输过程中可能会造成损坏，若不开箱，可能会造成今后索赔困难。
(4)断路器安装后现场必须进行局部包扎检漏。
(5)新设备充气后应稳定12h再进行测水分，24h后方能进行预防性试验。
(6)厂方必须提供现场安装服务。
(7)使用部门必须考虑到断路器分、合闸线圈电流与继电保护的配合问题。
3运行(1)SF6气体中的水分，会使绝缘件的绝缘强度降低，也会间接造成设备的腐蚀，设备投运后，检测微水含量需待气室的湿度稳定后进行，一般每三个月测一次，一段时间后湿度才保持稳定，此时可一年测一次。
(2)因为气体中水分含量随气温的升高而增加，所以应该尽量在夏季进行测微水量，同时由于不同仪器的测量结果分散性较大，为保证数据的可比性以利于水分变化趋势的分析，必须用同一台仪器进行测量。

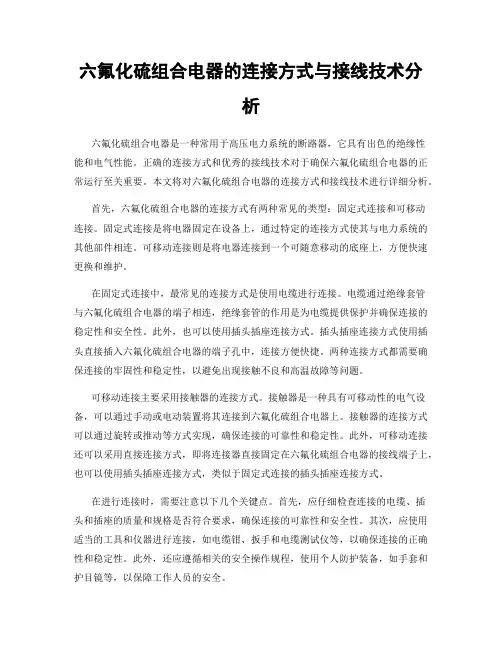

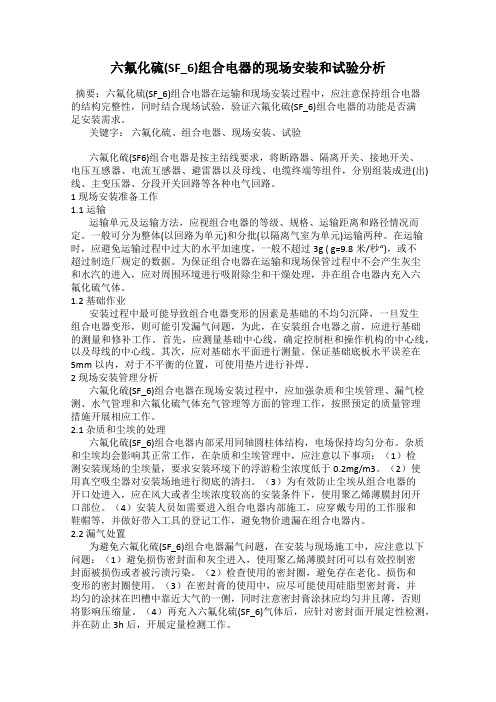

六氟化硫(SF_6)组合电器的现场安装和试验分析摘要：六氟化硫(SF_6)组合电器在运输和现场安装过程中，应注意保持组合电器的结构完整性，同时结合现场试验，验证六氟化硫(SF_6)组合电器的功能是否满足安装需求。
关键字：六氟化硫、组合电器、现场安装、试验六氟化硫(SF6)组合电器是按主结线要求，将断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器以及母线、电缆终端等组件，分别组装成进(出)线、主变压器、分段开关回路等各种电气回路。
1 现场安装准备工作1.1运输运输单元及运输方法，应视组合电器的等级、规格、运输距离和路径情况而定。
一般可分为整体(以回路为单元)和分批(以隔离气室为单元)运输两种。
在运输时，应避免运输过程中过大的水平加速度，一般不超过3g ( g=9.8米/秒“)，或不超过制造厂规定的数据。
为保证组合电器在运输和现场保管过程中不会产生灰尘和水汽的进入，应对周围环境进行吸附除尘和干燥处理，并在组合电器内充入六氟化硫气体。
1.2 基础作业安装过程中最可能导致组合电器变形的因素是基础的不均匀沉降，一旦发生组合电器变形，则可能引发漏气问题，为此，在安装组合电器之前，应进行基础的测量和修补工作。
首先，应测量基础中心线，确定控制柜和操作机构的中心线，以及母线的中心线。
其次，应对基础水平面进行测量。
保证基础底板水平误差在5mm以内，对于不平衡的位置，可使用垫片进行补焊。
2 现场安装管理分析六氟化硫(SF_6)组合电器在现场安装过程中，应加强杂质和尘埃管理、漏气检测、水气管理和六氟化硫气体充气管理等方面的管理工作，按照预定的质量管理措施开展相应工作。
2.1 杂质和尘埃的处理六氟化硫(SF_6)组合电器内部采用同轴圆柱体结构，电场保持均匀分布。
杂质和尘埃均会影响其正常工作，在杂质和尘埃管理中，应注意以下事项：（1）检测安装现场的尘埃量，要求安装环境下的浮游粉尘浓度低于0.2mg/m3。
（2）使用真空吸尘器对安装场地进行彻底的清扫。

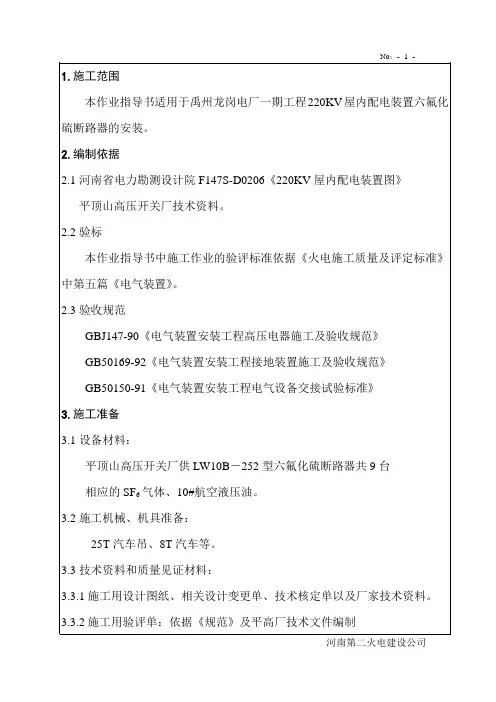

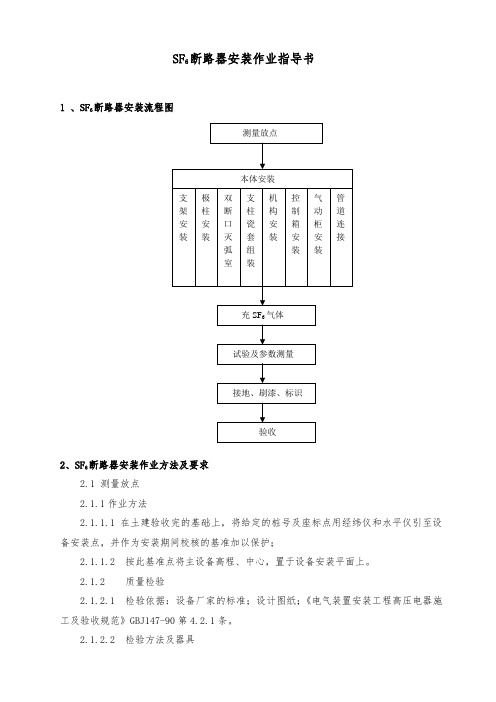

SF 6断路器安装作业指导书1 、SF 6断路器安装流程图2、SF 6断路器安装作业方法及要求2.1 测量放点 2.1.1作业方法2.1.1.1 在土建验收完的基础上，将给定的桩号及座标点用经纬仪和水平仪引至设备安装点，并作为安装期间校核的基准加以保护；2.1.1.2 按此基准点将主设备高程、中心，置于设备安装平面上。
2.1.2 质量检验2.1.2.1 检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第4.2.1条。
2.1.2.2 检验方法及器具测量放点本体安装 支架安装极柱安装双断口 灭弧室支柱瓷套组装机构安装控制箱安装气动柜安装管道连接接地、刷漆、标识试验及参数测量验收充SF 6气体1）设备的高程、中心：依据设计图纸用经纬仪、水平仪和钢卷尺进行复核。
2）支架安装2.2.1 作业方法2.2.1.1 将支架放在断路器基础上，校正支承的水平、中心，摆正好方位后，用螺栓牢固地将支架固定在地基上；2.2.1.2 基础固定按厂家规定进行防松处理。
2.2.2 质量检验2.2.2.1检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第4.2.1条。
2.2.2.2 检验方法及器具：设备的水平和中心：用水平仪和线锤检查；基础螺栓：用力矩扳手检查。
2.3 极柱安装。
2.3.1 作业方法2.3.1.1 安装前先测量极柱内所充绝缘气体的湿度，其湿度应在规定内；2.3.1.2 卸下极柱底端与支架连接螺杆上的螺帽，在利用极柱上顶端的运输罩上的孔，将极柱吊起并安放在相应的支架上，拧紧极柱底端连接螺杆上的螺帽，并按规定的力矩拧紧螺帽。
2.3.2 质量检验2.3.2.1 检验依据：设备厂家的标准；设计图纸；《电气装置安装工程高压电器施工及验收规范》GBJ147-90第四章第二节。
2.3.2.2 检验方法及器具：1)极柱内所充绝缘气体的湿度：用气体水份测量仪测量；2)螺栓的拧紧力矩：用力矩扳手校核紧固情况。

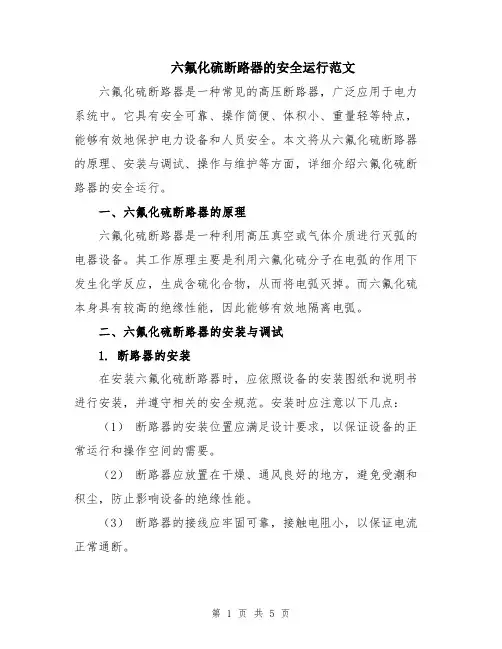

六氟化硫断路器的安全运行范文六氟化硫断路器是一种常见的高压断路器，广泛应用于电力系统中。
它具有安全可靠、操作简便、体积小、重量轻等特点，能够有效地保护电力设备和人员安全。
本文将从六氟化硫断路器的原理、安装与调试、操作与维护等方面，详细介绍六氟化硫断路器的安全运行。
一、六氟化硫断路器的原理六氟化硫断路器是一种利用高压真空或气体介质进行灭弧的电器设备。
其工作原理主要是利用六氟化硫分子在电弧的作用下发生化学反应，生成含硫化合物，从而将电弧灭掉。
而六氟化硫本身具有较高的绝缘性能，因此能够有效地隔离电弧。
二、六氟化硫断路器的安装与调试1. 断路器的安装在安装六氟化硫断路器时，应依照设备的安装图纸和说明书进行安装，并遵守相关的安全规范。
安装时应注意以下几点：（1）断路器的安装位置应满足设计要求，以保证设备的正常运行和操作空间的需要。
（2）断路器应放置在干燥、通风良好的地方，避免受潮和积尘，防止影响设备的绝缘性能。
（3）断路器的接线应牢固可靠，接触电阻小，以保证电流正常通断。
（4）断路器的接地应符合相关规定，确保设备能够有效地导入接地电流。
（5）断路器的机械操作机构应灵活可靠，操作顺畅。
2. 断路器的调试断路器安装完成后，需要进行一系列的调试工作，以确保其正常运行和安全使用。
调试工作包括以下几个方面：（1）断路器的电气性能测试：包括断路器的额定电压、额定电流、短路开断能力等测试，以保证断路器在额定工作条件下的正常运行。
（2）断路器的机械性能测试：包括断路器的操作力、操作次数、机械传动部件的灵活性等测试，以保证断路器的机械操作可靠。
（3）断路器的绝缘性能测试：包括断路器的绝缘电阻、介质损耗因数、局部放电等测试，以保证设备的绝缘性能达到要求。
三、六氟化硫断路器的操作与维护1. 断路器的操作在操作六氟化硫断路器时，应按照设备的操作说明和操作规程进行操作，并遵守相应的安全规程。
操作时应注意以下几点：（1）断路器的操作前应先检查操作机构的运行状态，确保操作机构灵活可靠。

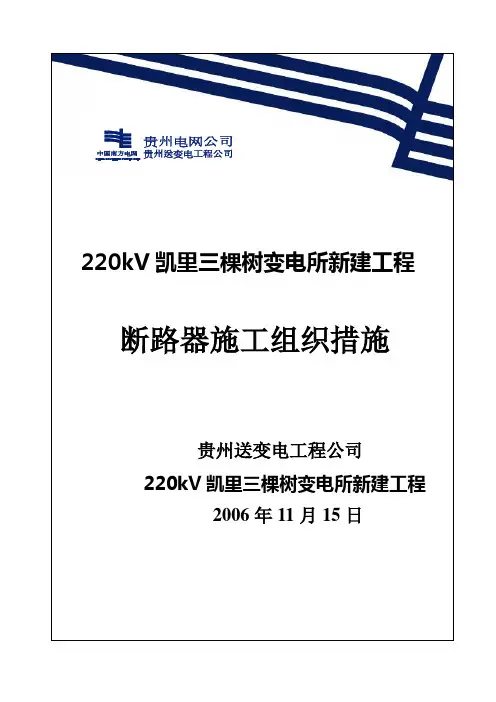

220kV凯里三棵树变电所新建工程断路器施工组织措施贵州送变电工程公司220kV凯里三棵树变电所新建工程2006年11月15日断路器施工组织措施报审表号：DJB-A-07（98版）编号：SB—SKB--08本表一式三份，由承包商填报，项目法人、项目监理部、承包商各一份。
批准：审核：编制:2目录一、工程概况：二、应用文件:三、主要工器具配置:四、劳动组织：五、作业前检查：六、安装步骤：七、质量保证措施：八、安全措施：一、工程概况：本工程一共有10台SIEMENS[西门子（杭州）高压开关有限公司]六氟化硫断路器，其中110KV屋外配电装置有8台，其型号均为3AP1-FG（110KV）/4000A-40KA；220KV屋外配电装置有1台，型号为3AQ1-EG 4000-50；35KV 屋外配电装置有1台，3AP1-FG（72.5KV）/4000A-40KA。
二、引用文件：1、《电气装置安装工程施工及验收规范》。
2、断路器的出厂文件。
三、主要工器具配置:4四、劳动组织：1、施工负责人：廖宗满2、安全负责人：刘飞3、技术负责人：李伟4、吊车指挥：廖宗满5、施工人员：廖宗桥、王运双、李小勇等10人。
五、作业前检查：1、包装箱应完整，无损伤。
2、检查设备外观有无缺陷，尤其是瓷套应光滑，无裂纹、缺损。
3、按照装箱单清点设备的零部件及专用工具是否齐全，无锈蚀、损伤和变形。
4、检查机构内部，应完整，无缺损，密度继电器和压力表应校验合格。
5、检查SF6气体的出厂压力值：在20℃时的压力值为0.6Mpa。
6、瓷套与法兰的接触面应粘合牢固，法兰结合面应平整，无外伤和铸造砂眼。
六、安装步骤：1、检查断路器出厂编号与位置编号是否对应.2、按照设计图纸结合厂家实际到货的支撑脚架，预埋地脚螺栓，然后安装断路器的支撑脚架。
并按国标规定的力矩值拧紧。
3、吊装断路器时，吊点必须按厂家规定的起吊点严禁用断路器的瓷瓶和法兰盘作为吊点.4、20℃时SF6气体的压力值如下：最大工作压力：0.6Mpa；额定压力：0.6Mpa；报警压力：0.52 Mpa；闭锁压力：0.5 Mpa。

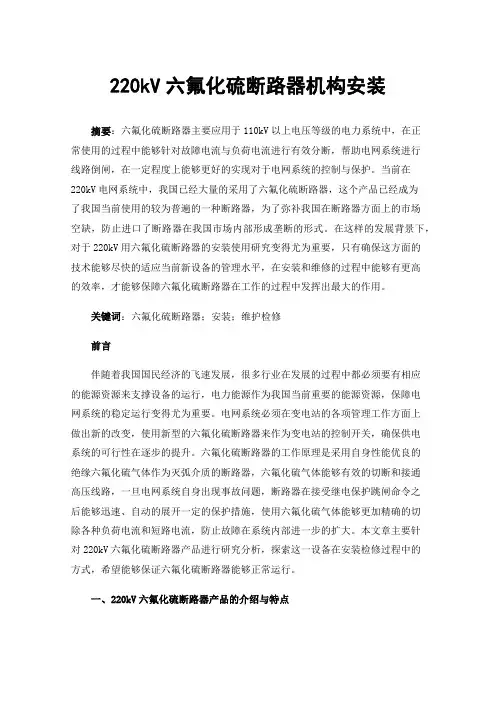

220kV六氟化硫断路器机构安装摘要：六氟化硫断路器主要应用于110kV以上电压等级的电力系统中，在正常使用的过程中能够针对故障电流与负荷电流进行有效分断，帮助电网系统进行线路倒闸，在一定程度上能够更好的实现对于电网系统的控制与保护。
当前在220kV电网系统中，我国已经大量的采用了六氟化硫断路器，这个产品已经成为了我国当前使用的较为普遍的一种断路器，为了弥补我国在断路器方面上的市场空缺，防止进口了断路器在我国市场内部形成垄断的形式。
在这样的发展背景下，对于220kV用六氟化硫断路器的安装使用研究变得尤为重要，只有确保这方面的技术能够尽快的适应当前新设备的管理水平，在安装和维修的过程中能够有更高的效率，才能够保障六氟化硫断路器在工作的过程中发挥出最大的作用。
关键词：六氟化硫断路器；安装；维护检修前言伴随着我国国民经济的飞速发展，很多行业在发展的过程中都必须要有相应的能源资源来支撑设备的运行，电力能源作为我国当前重要的能源资源，保障电网系统的稳定运行变得尤为重要。
电网系统必须在变电站的各项管理工作方面上做出新的改变，使用新型的六氟化硫断路器来作为变电站的控制开关，确保供电系统的可行性在逐步的提升。
六氟化硫断路器的工作原理是采用自身性能优良的绝缘六氟化硫气体作为灭弧介质的断路器，六氟化硫气体能够有效的切断和接通高压线路，一旦电网系统自身出现事故问题，断路器在接受继电保护跳闸命令之后能够迅速、自动的展开一定的保护措施，使用六氟化硫气体能够更加精确的切除各种负荷电流和短路电流，防止故障在系统内部进一步的扩大。
本文章主要针对220kV六氟化硫断路器产品进行研究分析，探索这一设备在安装检修过程中的方式，希望能够保证六氟化硫断路器能够正常运行。
一、220kV六氟化硫断路器产品的介绍与特点常规的220kV六氟化硫断路器内部配备有一台弹簧操作机构，该系统能够有效的提高断路器的工作效率，而且采用分布式集成块式的结构，将自身的体积进行了相应的缩减，更好的保证弹簧操作机构结构的工作稳定和高可靠性。
