1．罐、容器固定设备的接地(1)室外的罐、塔、容器一般己设有防雷接地，可不必单独安装静电接地。

但应按照静电接地的要求进行检查，对大于50m或直径在2．5m以上的容器、罐、塔，接地部分不得少于2处，接地点应对称布置，其间距小于30m。

(2)罐塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。

(3)塔、罐、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。

2．管网系统的接地(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端，通过机泵、油罐等设备有可靠的接地连接。

(2)管网内的过滤器、缓冲器等应设置接地连接点。

(3)管道系统的接地一般采用焊接式通过端子压接的方法，将接地线与接地端子牢固地连接。

如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，非导体的管段还应在其表面设置导电的屏蔽层。

具体作法可用裸铜软线作螺旋状缠绕，或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。

(4)设备、管道采用金属法兰连接时，必须保证两个以上的螺栓有可靠的连接，其间的接触电阻不大于10Ω，在一般情况下，可不另装跨接线。

3．装卸站台、码头区的接地(1)装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。

井下总接地网各组成部分的要求和具体做法1. 主接地极水仓内必须各设一块主接地极。

若矿井有几个水平时，各个水平都要设立主接地极。

如果该水平没有水仓，不能设立主接地极时，则该水平的接地网必须与其他水平的主接地极连接。

但其总接地网的接地电阻不超过2Ω。

主接地极采用面积0.75m2、厚度不小于5mm的钢板制成。

主接地极的表面积大，而且矿井水的导电率高，使得接地电阻要比其他接地极的接地电阻小。

又因为主接地极位于接地网的中心，因此它在整个保护接地网中起着非常重要的作用。

安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。

其装设方法可参照图2进行。

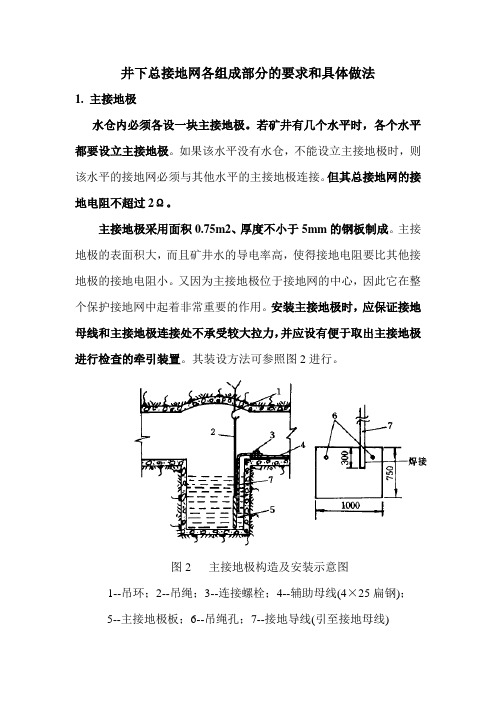

图2 主接地极构造及安装示意图1--吊环；2--吊绳；3--连接螺栓；4--辅助母线(4×25扁钢)；5--主接地极板；6--吊绳孔；7--接地导线(引至接地母线)2. 局部接地极根据规程规定，在下列地点应装设局部接地极：(1) 采区变电所（包括移动变电站和移动变压器）(2) 装有电气设备的硐室和单独装设的高压电气设备。

(3) 低压配电点或装有三台以上电气设备的地点。

(4) 无低压配电点工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置一个局部接地极。

(5) 连接高压动力铠装电缆的连接装置。

局部接地极最好设置于巷道旁的水沟内，以减小接地电阻值。

如无水沟时，则应埋设在潮湿的地方。

对于埋设在水沟的局部接地极，应平放于水沟深处，并采用面积不小于0.6m2、厚度不小于3mm的钢板和具有同等有效面积的钢管制成。

其装设方法可参照图3所示进行。

图3 局部接地极的构造及安装示意图a--埋设在潮湿的方的钢板接地极；b--放入水沟中的角钢接地极1--接地导线；2--局部接地极埋设在其他地点的局部接地极，可采用镀锌铁管。

铁管直径不得小于35mm，长度不得小于1.5m。

管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15°），并必须埋设于潮湿的地方。

接地线的埋设深度要求接地系统是电力系统中非常重要的组成部分，主要用于保护人身安全和设备的正常运行。

接地系统中的接地线是连接地面和电气设备的导线，用来把电流从设备引入地下，保护设备和人员的安全。

1.地质条件：不同地区的地质条件各不相同，有些地区地质松软，有些地区地质坚硬。

在松软的地质条件下，要求接地线的埋设深度相对较浅，以保证接地电阻的有效性；在坚硬的地质条件下，要求接地线的埋设深度相对较深，以增加接地线与地下土壤之间的接触面积。

2.地下水位：地下水位的高低也会影响接地线的埋设深度。

如果地下水位较高，要求接地线的埋设深度相对较浅，以防止接地线受潮或被水浸泡，影响接地的效果；如果地下水位较低，要求接地线的埋设深度相对较深，以保证接地的稳定性。

3.地表覆盖物：地表的覆盖物也会对接地线的埋设深度产生影响。

如果地表上有铺设路面、人行道等硬质覆盖物，要求接地线的埋设深度相对较浅，以便施工维护；如果地表上没有硬质覆盖物，要求接地线的埋设深度相对较深，以保护接地线不受外界破坏。

总体来说，接地线的埋设深度应根据当地的地质条件、地下水位和地表覆盖物等因素进行综合考虑。

一般而言，埋设深度应不低于0.5米，但这只是一个基本的要求，实际上根据不同情况，埋设深度可能会有所不同。

在电力系统的设计和施工中，应遵循相关的国家标准和规范，如《电力工程接地设计规范》等。

这些标准和规范对接地线的埋设深度也有着具体的规定和要求，工程设计人员和施工人员应根据这些规范进行合理设计和施工。

总之，接地线的埋设深度是保证接地系统有效运行的重要因素，要根据当地的地质条件、地下水位和地表覆盖物等因素进行综合考虑，并遵循相关的国家标准和规范进行设计和施工。

电气接地规范与接地的各项参数总结，给力！电气接地规范1、适用范围：本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义：电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类：（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目地的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，与PE线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。

接地极的安装要求及技巧一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。

二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。

除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。

三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定,不宜小于5米。

四、接地体与建筑物的距离不宜小于1.5m。

五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他牢固的保护套。

六、接地干线至少应在不同的两点与接地网相连接。

七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。

八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。

九、明敷接地线的安装应符合以下要求：（一）便于检查；（二）敷设位置不应阻碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。

（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜构造平行，在直线段上不应有高低起伏及弯等情况。

（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。

十、明敷的接地线表面应涂黑漆。

如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。

中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。

十一、在接地线引向建筑物内的入口处，一般应标以黑色记号在检修用临时接地点处，应刷白色底漆后标以黑色记号十二、在开展检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。

十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。

接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。

南方电网公司110kV~500kV变电站标准设计第三册接地系统部分第3册接地系统安装模块（G4-DQ-JDXT）示范目标：不同设备的接地方式统一；接地设置规范、可靠、美观。

3.1 质量目标地网埋深符合要求，回填土符合要求，接地网布置符合设计规范。

接地网施工符合标准要求；安装整齐、规格统一，符合规程规范。

3.2 设计要求（1）接地网的埋深一般采用0.8m。

电气设备上部接地引下线材质采用扁铜或多股铜绞线，全站应采用统一材质。

（2）主接地线在经过电缆沟、电缆隧道等都应在其下方绕过，不应断开，不得浇注在混凝土中。

（3）室内有设备的房间设明敷的环形接地线或临时接地端子，沿墙敷设的接地干线离地高度为0.2m，每隔1.5~2m固定一次。

（4）接地线由室外引入或在室内穿墙，过楼板处应用镀锌钢管保护。

（5）室内接地网可由站区接地网、电缆隧道、夹层及电缆沟的接地干线引入，但连接点不得少于两处。

（6）变电站内应敷设独立的二次接地网。

该接地网全网均由截面不小于100mm2的铜排构成，分为室内和室外二次接地网。

二次接地网应满足一下要求：a）沿二次电缆沟道敷设专用铜排，贯穿主控室、继保室至开关场地的就地端子箱、机构箱及保护用组合滤波器等处的所有二次电缆沟，形成室外二接地网。

该接地网在进入室内时，通过截面不小于100mm2的铜缆与室内二次接地网可靠连接，同时在室外场地二次电缆沟内，该接地网各末梢处分别用截面不小于50mm2的铜缆与主接地网可靠连接接地。

开关场地的端子箱内接地铜排应用截面不小于50mm2的铜缆与室外二次接地网连接。

b）在主控室、继电器室屏柜下层的电缆室内，按屏柜布置的方向敷设首末端连接的专用铜排，形成继电器室的二次接地网。

继电器室内的二次接地网经截面不小于100mm2的铜缆在控制室电缆夹层处一点与变电站主地网引下线可靠连接。

c）对于10kV保护下放于10kV高压室的，应在10kV高压室内的二次电缆沟中敷设截面不小于100mm2二次专用接地铜排，其末端在高压室内以截面不小于100mm2铜缆一点与变电站主地网引下线可靠连接，该铜排还应通过截面不小于100mm2铜缆与主控室、继电器室内二次接地网可靠连接，各10kV保护装置应用截面不小于4mm2的铜导线与该铜排可靠连接。

接地的作用及分类来源：中国绿色数据中心摘要：所谓接地，就是把设备的某一部分通过接地装置同大地紧密连接在一起。

到目前为止，接地仍然是应用最广泛的并且无法用其他方法替代的电气安全措施之一。

所谓接地，就是把设备的某一部分通过接地装置同大地紧密连接在一起。

到目前为止，接地仍然是应用最广泛的并且无法用其他方法替代的电气安全措施之一。

不管是电气设备还是电子设备，不管是生产用设备还是生活用设备，不管是直流设备还是交流设备，不管是固定式设备还是移动式设备，不管是高压设备还是低压设备，也不管是发电厂还是用电户，都采用不同方式、不同用途的接地措施来保障设备的正常运行或是它们的安全。

一、接地的作用接地的作用主要是防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害和保障电力系统正常运行。

1.防止人身遭受电击将电气设备在正常运行时不带电的金属导体部分与接地极之间作良好的金属连接，以保护人体的安全，防止人身遭受电击。

当电气设备某处的绝缘体损坏后外壳就会带电，由于电源中性点接地，即使设备不接地，因线路与大地间存在电容，此时人体接触到设备外壳时也会有电流流经人体;或者线路上某处绝缘不好，如果人体触及此绝缘损坏的电气设备外壳时，电流就会经人体而成通路，从而使人体遭受电击伤害。

有接地装置的电气设备，当绝缘损坏、外壳带电时，接地电流将同时沿着接地极和人体两条通路流过，此时，人体与接地极是并联的关系，流过每一条通路的电流值将与其电阻的大小成反比，接地极电阻越小，流经人体的电流也就越小。

通常人体的电阻比接地极电阻大数百倍，所以流经人体的电流献出流经接地极的电流小数百倍。

当接地电阻极小时，流经人体的电流几乎等于零，相当于接地极将人体短接，因此，人体就能避免触电的危险。

所以，不论施工还是运行，在一年中的所有季节，均应保证接地电阻不大于设计或规范中所规定的接地电阻值，以免发生电击伤害。

2.保障电气系统正常运行电力系统接地一般为中性点接地，中性点的接地电阻很小，因此中性点与地间的电位差接近于零。

变电站站防雷及工作（保护）接地网开挖检查相关规程规范：
1、根据《电力设备接地设计技术规程》（SDJ8-79）第35条之规定“人工接地体，接地扁钢室外敷设时截面不小于48mm
2、厚度不小于4mm”；
2、根据《电气装置安装工程接地装置施工及验收规范》（GB50169-92）第2.4.2条之规定“接地扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，并应焊接由钢带弯成的弧型（或直角形）卡子，或直接由钢带本身弯成弧形（或直角形）与角钢焊接”；
3、根据《电力设备过电压保护设计技术规程》（SDJ7-79）和《电气装置安装工程接地装置施工及验收规范》（GB50169-92）第2.3.1条、第2.3.5条之规定“接地体顶面埋设深度不应小于0.6米”，“接地干线至少应在不同的两点与接地网相连接”。

4、根据《电力设备过电压保护设计技术规程》（SDJ7-79）第71条之规定“35kV以下高压配电装置构架或房顶不宜装避雷针。

装在构架上的避雷针应与主网连接，并应在其附近装设集中接地装置”。
