高层建筑的防雷接地措施完整版随着城市化进程的加速，高层建筑如雨后春笋般涌现。
这些高耸的建筑不仅是城市的地标，也是人们生活和工作的重要场所。
然而，由于其高度较高，更容易遭受雷击，因此防雷接地措施至关重要。
雷电是一种强大的自然现象，其瞬间释放的能量巨大。
当雷电击中高层建筑时，如果没有有效的防雷接地措施，可能会导致电气设备损坏、火灾、人员伤亡等严重后果。
因此，为了保障高层建筑的安全，必须采取科学合理的防雷接地措施。
一、雷电对高层建筑的危害雷电对高层建筑的危害主要体现在以下几个方面：1、直击雷危害直击雷是指雷电直接击中建筑物、构筑物或其他物体。
当高层建筑遭受直击雷时，强大的电流会通过建筑物的结构、金属管道等传导，可能会引起建筑物结构的损坏、电气设备的烧毁，甚至引发火灾和爆炸。
2、感应雷危害感应雷是指雷电在放电过程中，在附近的导体上产生的电磁感应和静电感应现象。
当高层建筑附近发生雷电时，建筑物内的金属管道、线路等会感应出高电压和大电流，从而对电气设备造成损坏。
3、雷电波侵入危害雷电波侵入是指雷电沿着架空线路、电缆线路等侵入建筑物内。
当雷电波侵入时，会在电路中产生过电压和过电流，损坏电气设备，影响正常的供电和通信。
二、高层建筑防雷接地系统的组成高层建筑的防雷接地系统通常由接闪器、引下线、接地装置三部分组成。
1、接闪器接闪器是用于接收雷电的装置，通常包括避雷针、避雷带和避雷网。
避雷针是一种尖锐的金属物体，通过尖端放电将雷电引向自身；避雷带和避雷网则是由金属带或金属网组成，安装在建筑物的顶部，起到拦截雷电的作用。
2、引下线引下线是用于将接闪器接收到的雷电电流引导至接地装置的金属导体。
引下线应沿建筑物的外墙均匀布置，数量不少于两根，间距不应大于 18 米。
引下线通常采用圆钢或扁钢制作，其截面积应符合相关规范的要求。
3、接地装置接地装置是用于将雷电电流引入大地的装置，通常包括接地极和接地线。
接地极可以是人工接地极，也可以是利用建筑物基础内的钢筋作为自然接地极。
高层建筑怎么防雷高层建筑雷电防护六项措施有关高层建筑的雷电防护措施，高层建筑防雷的特点，高层建筑的雷电防护措施四大要点：直击雷的防护、侧击雷的防护、雷电波侵入防护措施、地网与公用接地系统等。
高层建筑如何防雷？高层建筑雷电防护措施推举：高层建筑电梯怎么防雷？高层建筑电梯防雷接地保护措施一、高层建筑防雷的特点高层建筑的防雷，不仅要做好直击雷的防护，还要做好雷电波的侵入，雷电感应、地电位反击等方面的防护措施。
随着国民经济的告知进展，城市中高层建筑拔地而起，搞好高层建筑的防雷，把雷电造成的损失削减到最低限度，显得更加紧要。
高层建筑通常是指10层及10层以上的住宅建筑或其它高度超过24m的公共建筑。
这些建筑物的特点：高度高，简单受到直接雷击，特别是高度超过100m时，估计受到的雷击次数与它的高度成正比，高层建筑也是人员密集的场所，建筑物内配置的设备多且多而杂，特别是广泛采纳集成电路为核心电子计算机之类的电子设备，这些设备的元器件集成度高，耐冲击电压，电磁脉冲干扰本领差，一旦受到破坏，不仅造成的直接经济损失大，而且由此产生的社会影响也大。
二、高层建筑的雷电防护措施1、直击雷的防护这里的直击雷包括直击雷和侧击雷两种形式。
直击雷的防护高层建筑直击雷的防护重要采纳避雷带（网）作为接闪器，既在建筑物顶部四周受到雷击的部位按防护等级安装相应尺寸的避雷带（网）。
但由于建筑物上往往还有一些其它设施，如各种电器、空调散热器、冷却塔等突出层面的物体，不在上述避雷针（网）接闪器的保护范围之内，需要采纳避雷针来进行保护。
采纳避雷针时，一般与避雷带联合使用。
在计算避雷针的高度时，可把屋面作为滚球的支撑面，但不可把天面对外延长作为支撑面，还可以采纳作图法来计算。
2、侧击雷的防护第一、二级高层建筑物的高度已经超过滚球半径，简单受到来自侧面、甚至自上面的雷点的攻击，因此，对第一、二级防雷建筑，侧击雷德防护液非常紧要。
由于高层建筑基本上属钢筋混凝土结构，可以充分利用柱子内的钢筋作为防雷引下线。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高层建筑的防雷接地措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes高层建筑的防雷接地措施(新版)雷电会引起建筑物的损坏、人员伤亡，对电力、电讯等设备造成损坏。
雷电的破坏作用归纳起来有两种：一是直接击在建筑物上产生热效作用和电动力作用；二是雷电流产生的静电感应作用和电磁感应作用以及雷电波侵入作用。
高层建筑更易遭受雷击，加之高层建筑正在向智能化发展，大量电子设备和网络系统一旦遭受雷击，损失将很严重，所以防雷系统可靠与否是极为重要的。
高层建筑防雷是依据法拉第笼原理采用笼式防雷系统，就是将建筑物层面避雷网（带）、引下线和接地装置三部分联结成一个整体的钢铁大网笼。
从防直击雷、防测击雷、防雷电感应和防雷电波侵入等方面，综合考虑接闪功能、分流影响、均衡电位、屏蔽作用、合理布线和接地等因素，做到从整体上兼顾建筑物外部防雷和内部防雷等功能，达到安全防雷的目的。
1.建筑物的外部防雷高层建筑的外部防雷主要是指防直击雷和防侧击雷，其作用是保护建筑物本身不遭受雷击，主要由接闪器、引下线和接地装置组成。
1)接闪器接闪器是防直击雷接受雷电流的金属导体，其形式有避雷网（带）、避雷针、金属屋面等。
避雷网（带）应沿屋脊、屋角、屋檐、檐角、女儿墙等易受雷击部位敷设，并按建筑物的防雷等级在整个屋面组成不同尺寸要求的网格，见表1.根据雷击建筑物部位的规律，在建筑物上装设避雷针（网、带），就能可靠吸强雷和弱雷。
屋面避雷网（带）一般采用热镀锌的圆钢或扁钢及热镀锌件，敷设应平正顺直、固定可靠，搭焊长度应满足规范要求。
安全常识灾害防范之关于高层建筑物安全防雷接地措施在城市中，高层建筑物已成为标志性的景观，但是随着高层建筑物的不断增多，一系列安全隐患也随之而来。
其中，防雷接地措施是高层建筑物安全防范的一个非常重要的方面。
在本文中，我们将介绍高层建筑物防雷接地措施的相关知识和注意事项，以及如何正确的进行防雷接地。
什么是防雷接地？防雷接地是指通过合理的接地装置，将高层建筑物中的电荷安全地引入大地中，以达到消除和防范雷电危害的目的。
在整个建筑物中，电气设备、石材、钢结构等都可以被雷击，而接地是防范雷击的最有效措施之一。
如何进行合理的防雷接地？1.确定防雷接地的类型目前，主要的防雷接地类型有以下几种：•独立接地：将建筑物中不同电气系统的接地电位分离，各自独立接地。
•公共接地：将建筑物中不同电气系统的接地电位互相连接在一起，形成共同接地。
•本体接地：将防雷接地装置与建筑物主体结构接地相融合，形成本体接地。
在选择接地类型时，需要考虑接地方式的适用性、安全性、经济性和实用性等因素。
2.建立防雷接地装置高层建筑物的接地装置是保障防雷接地的基础，因此需要在施工过程中严格按照要求建立。
通常，接地装置要分为楼面接地、钢筋混凝土接地和金属结构接地，以满足不同接地零件的需求。
3.防雷接地装置的检测和维护在建立接地装置后，需要对装置进行定期检测和维护。
这是为了确保接地装置的正常工作，避免因装置问题导致的雷击等危害。
4.注意事项在进行防雷接地时，还需要注意以下几点：•需要遵守国家和地方的标准和规章，确保防雷接地符合安全要求；•高层建筑物上的接地装置要与建筑物主体安全连接，以避免产生一些新的安全隐患；•在进行防雷接地时，需要考虑设备安全、工作环境等因素，以确保施工人员的人身安全和设备的正常工作。
结论综上所述，高层建筑物防雷接地措施是非常重要的一项安全防范工作，它在减少雷电危害方面起着重要的作用。
因此，在进行防雷接地时，需要严格按照标准和规章进行，并注意施工中的各项细节，以确保可靠的防雷接地。
( 安全常识 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改关于高层建筑物安全防雷接地措施(通用版)Safety accidents can cause us great harm. Learn safety knowledge and stay away from safetyaccidents.关于高层建筑物安全防雷接地措施(通用版)1.雷电的破坏形式雷电的形成有多种原因，以负极性下行先导放雷为主。
一般来说雷电的破坏形式有三类：直击雷，即雷直接击在建筑物和设备上而发生的机械效应和热效应，一般建筑物易受直击雷的部位多为屋檐、屋脊、屋角、檐角、女儿墙，还有雷电侧击高层建筑的问题；感应雷，即雷电流产生的电磁效应和静电效应；雷电波侵入，雷电流沿电气线路和管道引入建筑物内部，危及设备安全。
在防雷保护设计中，一般采用三级保护措施：（1）将绝大部分雷电流直接引入地下基础接地装置泄散；（2）阻塞沿电源线或数据、信号线引入的过电压；（3）限制被保护设备浪涌过电压幅值。
2.高层建筑物的防雷建筑物防雷系统是由避雷针、避雷网（带）或混合组成的接闪器，主体结构的柱、梁、板钢筋或外接引下线组成的引下装置，及利用基础自然接地体（桩基、地梁、承台或底板钢筋）或人工接地体组成的接地装置合成，整个建筑形成一个法拉第笼，将雷电流引入大地。
以下对高层建筑具体的防雷措施进行探讨。
2.1接地装置现代高层建筑的防雷接地、电气设备的保护接地和工作接地都是合在一起的，组成综合接地系统，接地电阻通常要求小于4（鉴于目前高层建筑智能化设施日益增加，设计时接地电阻不宜大于1）。
因为高层建筑的钢筋混凝土基础埋地深，与大地的接触面积大，其接地电阻比一般人工接地所得到电阻低得多，容易满足上述要求。
高层建筑的防雷接地措施随着城市化的发展，高层建筑越来越多地出现在城市中心。
由于高层建筑的特殊性质，如高度等因素，建筑本身更容易成为雷击对象，这也加大了建筑物防雷的需求。
在高层建筑防雷过程中，接地是最基本的措施之一，它可以将地下的电荷引导到建筑物外部，减小雷击的危险。
因此，本文将探讨高层建筑的防雷接地措施。
为什么需要防雷接地措施？首先，我们需要明确一个概念：雷击是指一种电现象，即由于大气中存在巨大的电荷差，会在不同的地点引发放电现象。
这个过程中就会产生奇怪的天气现象，包括闪电，雷声等等。
由于高层建筑在城市和自然环境中处于特殊位置，且高度较高，因此它们很容易成为负电荷物质的收集装置。
同时，在大气活动过程中，建筑物周围的氧化氮、臭氧等环境污染物质也会对这个过程起到一定的促进作用，使得建筑物成为了被雷击的高危对象。
而接地则是指将建筑物内部带有的电荷或电磁场引导出去，从而避免产生危险。
接地能够消除物品表面的静电电荷，并将它引入地面，从而达到减少雷击的目的。
因此，当我们在设计高层建筑的时候需要考虑接地措施，以使建筑物得以保护。
高层建筑的防雷接地措施现在，我们将详细介绍几种常见的高层建筑的防雷接地措施。
沿表面接地系统是一种广泛使用的接地系统，它通过在地面上铺设大面积的金属网格来构成一个大型的接地系统。
在这种系统中，接地裸露在建筑物周围，一旦雷电打进建筑物，就会被接向地下，这样可以有效地保护建筑物。
在使用沿表面接地系统时，我们需要考虑几个关键的因素。
首先，金属网格的规格要合适，以满足地面稳定接地的要求。
其次，金属网格需要完全裸露在土壤表面，以免被别的物品覆盖而影响接地的效果。
最后，我们还需要注意连接金属网格的细节问题，以确保接地系统能够在实际使用中达到预期的效果。
氧化铜接地系统氧化铜接地系统是一种使用铜粉和氧化剂混合浇铸成的铜独木桩。
这些独木桩通常分布在建筑物周围的不同位置，以最大化接地的效果。
氧化铜可以强化接地系统的导电能力，提高其耐腐蚀性，并且易于安装和使用，因此它是一种理想的接地系统。
高层建筑的防雷接地措施随着人们对建筑质量与安全的要求越来越高，对建筑雷霆安全问题的重视程度也越来越高。
高层建筑的雷击事故不仅造成了巨大的财产损失，更给人们的生命安全带来了威胁。
因此，在建设高层建筑过程中采取防雷接地措施是非常必要的。
高层建筑的雷击危害高层建筑一般比较突出，经常成为雷电直接击中的目标。
由于高层建筑自身的构造、功能和使用状况等差异，会导致高层建筑的雷击危害程度也不尽相同。
一般来说，建筑内的电子设备很容易被雷击烧坏，对人的生命安全也会造成巨大的威胁。
防雷接地措施的必要性由于地球是一个导体，如果建筑周边存在电势差异的情况，建筑就可能成为电势差的通道。
因此，高层建筑防雷接地措施变得非常必要。
防雷接地措施不仅能够保护建筑内的电子设备不受雷击的损害，而且还能保障人的生命安全。
高层建筑防雷接地措施的常见方法根据国家标准“建筑物雷电防护设计规范”（GB 50057-2010）的要求，高层建筑防雷接地的常见措施如下：1.接地极的设置就是在建筑物周围埋设一定深度的导体，使其与大地联通，在建筑物的基础上设置接地极。
接地极通过接地线与建筑物金属结构连接，使它们的电势相等，以达到传导雷电电流的目的。
2.封闭式结构的采用封闭式结构的意思是，在建筑物内部设置好接地极，所有建筑物内的金属构件和设备，都通过导线连接到接地极上。
这种设计可以将建筑物内部的电荷隔离开来，避免建筑物内的设备被雷击。
3.接地体的设置在建筑物周围埋设一定深度的导体构成接地网，再在建筑物基础下设置一个接地体。
这种设计利用了地下导电性能好、储存能量能力强的特点，将建筑物和大地连接起来，避免因地质原因导致地下电势差而出现变形。
4.避雷针的使用避雷针是通过建筑顶端的针尖，将雷电通过导线引向地下的接地体，从而避免建筑物被雷电直接击中。
避雷针是一种针状的金属物质，外形有点像塔尖。
结论高层建筑防雷接地措施对于提高建筑物的雷电安全性、确保人身安全和避免金属设备和构件电磁脉冲的影响，都起着至关重要的作用。
高层建筑防雷接地施工工法
高层建筑防雷接地施工工法包括以下步骤：
1. 确定接地极位置：根据建筑物结构和附近的环境条件，确定适当的接地极位置。
通常，在建筑物的屋顶或地下设置接地极。
2. 清理施工区域：清理施工区域，将其清除任何障碍物，确保安全施工。
3. 安装接地极：根据设计要求，选择适当的接地极类型，并按照规范要求进行安装。
常用的接地极类型包括钢板接地极、钢筋混凝土接地极和化学接地极。
4. 外部接地系统施工：通过埋设地下导电材料，将接地极与建筑物周围的土壤、混凝土结构物或接地网连接起来，以确保有效的接地系统。
5. 内部接地系统施工：在建筑物内部的主要电气设备、系统和金属结构中设置接地装置，将它们与外部接地系统连接起来。
6. 接地系统测试与调试：完成接地系统的施工后，对其进行测试与调试，确保接地效果符合规范要求。
7. 检查与维护：定期检查接地系统的状态，并进行必要的维护和修复，以保持其正常运行和符合安全标准。
以上是高层建筑防雷接地施工工法的基本步骤，具体施工过程还需根据设计要求、规范和安全要求进行调整。

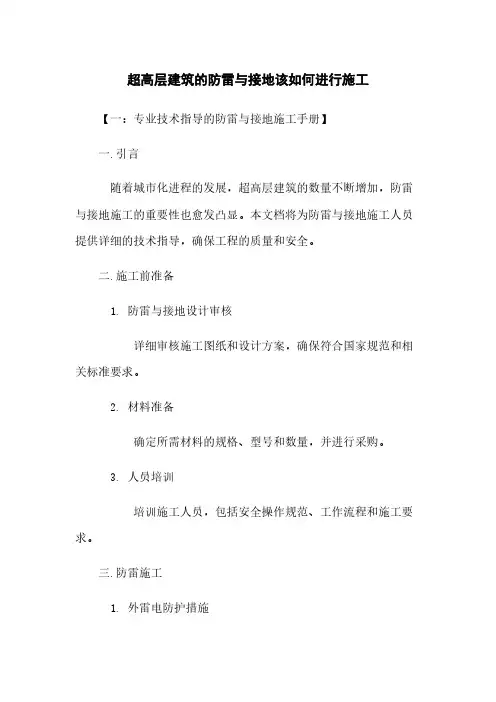

超高层建筑的防雷与接地该如何进行施工【一：专业技术指导的防雷与接地施工手册】一.引言随着城市化进程的发展，超高层建筑的数量不断增加，防雷与接地施工的重要性也愈发凸显。
本文档将为防雷与接地施工人员提供详细的技术指导，确保工程的质量和安全。
二.施工前准备1. 防雷与接地设计审核详细审核施工图纸和设计方案，确保符合国家规范和相关标准要求。
2. 材料准备确定所需材料的规格、型号和数量，并进行采购。
3. 人员培训培训施工人员，包括安全操作规范、工作流程和施工要求。
三.防雷施工1. 外雷电防护措施包括安装万能避雷针、接地导线等。
2. 内部防雷措施安装雷电接地装置，确保安全的接地系统。
四.接地施工1. 外部接地系统安装接地体、接地网、接地导线等。
2. 内部接地系统进行设备的接地和接地引线的布置。
五.施工中的质量控制1. 监测设备安装安装防雷和接地监测设备，以实时监控施工质量。
2. 施工过程的记录记录施工中的各项数据、参数和检测结果。
六.验收与保养1. 防雷与接地施工验收完成施工后进行验收，确保符合相关规范和标准要求。
2. 定期维护和检测进行接地系统的定期维护和检测，保持其正常运行。
【附件】：1. 施工图纸2. 设计方案3. 检测报告4. 监测设备操作手册【法律名词及注释】：1. 接地：将电气设备或金属结构与地面形成良好的导电通路。
2. 防雷：指对雷击和静电放电进行预防和保护的措施。
3. 万能避雷针：一种在建筑物屋顶安装的防雷装置，用于引导雷电放电。
4. 接地导线：用于将电气设备或金属结构与接地体连接的导线。
【二：实用手册——超高层建筑的防雷与接地施工指南】一.前言超高层建筑的防雷与接地施工是确保工程安全的重要环节。
本文档将为施工人员提供详细的指导，他们理解施工流程和要求，确保质量和安全。
二.施工前的准备工作1. 防雷与接地设计审查对施工图纸和设计方案进行详细审查，确保满足国家规范和相关标准要求。
2. 准备所需材料根据设计要求确定所需防雷和接地材料的规格、型号和数量，并提前采购。
•高层建筑防雷接地概述•高层建筑直击雷防护措施•高层建筑雷电感应防护措施•高层建筑雷电波侵入防护措施•高层建筑防雷接地系统设计目•高层建筑防雷接地案例分析录保护建筑物和人员安全防止雷电电磁干扰防雷接地的重要性国内外标准与规范设计与施工规范防雷接地的标准与规范引导电流流入大地防雷接地的主要原理是将雷电产生的电流通过引下线、接地极等设施引导进入大地，从而避免电流对建筑物和周围设施造成危害。
降低接地电阻接地电阻是衡量防雷接地效果的重要指标，通过选用合适的材料、增加接地极数量、改善土壤电阻率等方法可以降低接地电阻，提高防雷接地效果。
防雷接地的基本原理010203引下线的材料应沿着建筑物外墙或屋顶，每隔一定距离（如18m）安装一根引下线。
引下线的安装位置引下线的要求接地装置接地装置的材料应使用热镀锌圆钢或扁钢，其中圆钢的直径不小于10mm，扁钢的厚度不小于4mm。
接地装置的安装位置应安装在建筑物的基础或地下室中。
接地装置的要求接地装置应牢固、可靠，并采取措施防止腐蚀和机械损伤。
同时，接地电阻值应符合规范要求。
电磁屏蔽高层建筑应采用电磁屏蔽措施，利用金属屏蔽材料将雷电电磁波隔离在建筑物外部，以减少对内部电子设备的干扰。
电磁感应防护原理高层建筑应采取电磁感应防护措施，防止雷电电磁感应对电气、电子设备以及通信、网络等系统的危害。
合理布线高层建筑内的电气、电子设备和通信、网络等系统的线路应合理布设，避免不同系统间的干扰以及雷电电磁波的侵入。
电磁感应防护静电感应防护雷电流反击防护等电位连接浪涌保护器雷电流反击防护原理总结词对于高层建筑，输电线路是雷电波侵入的主要途径之一，应采取有效的防护措施。
详细描述在输电线路上安装避雷线、避雷针等避雷装置，以防止雷电波直接侵入到建筑物内。
同时，对输电线路进行定期的检查和维护，确保其正常运转。
总结词详细描述随着信息技术的不断发展，信息系统的安全越来越受到人们的关注，应采取有效的防雷措施，防止雷电波对信息系统造成损害。
文件编号：GD/FS-3648（解决方案范本系列）高层建筑的防雷接地措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________高层建筑的防雷接地措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
雷电会引起建筑物的损坏、人员伤亡，对电力、电讯等设备造成损坏。
雷电的破坏作用归纳起来有两种：一是直接击在建筑物上产生热效作用和电动力作用；二是雷电流产生的静电感应作用和电磁感应作用以及雷电波侵入作用。
高层建筑更易遭受雷击，加之高层建筑正在向智能化发展，大量电子设备和网络系统一旦遭受雷击，损失将很严重，所以防雷系统可靠与否是极为重要的。
高层建筑防雷是依据法拉第笼原理采用笼式防雷系统，就是将建筑物层面避雷网（带）、引下线和接地装置三部分联结成一个整体的钢铁大网笼。
从防直击雷、防测击雷、防雷电感应和防雷电波侵入等方面，综合考虑接闪功能、分流影响、均衡电位、屏蔽作用、合理布线和接地等因素，做到从整体上兼顾建筑物外部防雷和内部防雷等功能，达到安全防雷的目的。
1. 建筑物的外部防雷高层建筑的外部防雷主要是指防直击雷和防侧击雷，其作用是保护建筑物本身不遭受雷击，主要由接闪器、引下线和接地装置组成。
1)接闪器接闪器是防直击雷接受雷电流的金属导体，其形式有避雷网（带）、避雷针、金属屋面等。
避雷网（带）应沿屋脊、屋角、屋檐、檐角、女儿墙等易受雷击部位敷设，并按建筑物的防雷等级在整个屋面组成不同尺寸要求的网格，见表1.根据雷击建筑物部位的规律，在建筑物上装设避雷针（网、带），就能可靠吸强雷和弱雷。
屋面避雷网（带）一般采用热镀锌的圆钢或扁钢及热镀锌件，敷设应平正顺直、固定可靠，搭焊长度应满足规范要求。
避雷网（带）在经过沉降缝或伸缩缝时应做煨弯补偿处理，避雷带在女儿墙敷设时，一般敷设在女儿墙的中间，当女儿墙宽度较大时，应将避雷带移向女儿墙的外侧处为宜，因为女儿墙的外沿易受雷击。
现代高层建筑中也有在屋面上利用金属栏杆做避雷网（带），其材质主要采用钢管或不锈钢管，钢管的壁厚应，钢管直线段对接，转角等部位应采用圆钢或角钢搭接焊，搭焊长度应满足规范要求，栏杆必须与引下线可靠连通。
突出屋面的金属物体可不装接闪器，但应和屋面防雷网（带）相连；在屋面接闪器保护范围之外的非金属物体应装接闪器，并与屋面防雷装置相连。
由于高层建筑露天设备较多，如冷却塔、卫星接收器、航空障碍灯、排烟口、广告牌及与这些设备相关的金属管道等，因此屋面所有金属构件管道都应与避雷装置连接。
这些设备与构筑物若不在接闪器保护范围的，应局部加设避雷针或避雷带。
例如，建筑屋顶上有一冷却塔，需要防雷保护，首先采用避雷网（带）保护屋面，然后将屋面作为地面，用滚球法确定避雷针的高度。
2).引下线引下线的作用是将避雷网（带）与接地装置连接在一起，使雷电流构成通路，通常利用主体结构的柱主筋或剪力墙中钢筋作暗装引下线。
引下线的数量及布置直接影响分流效果。
引下线数量多且间距较小时，雷电流在局部区域分布也就较均匀，引下线上电压降减小，反击危险也相应减少。
引下线应沿建筑物四周均匀或对称布置，其间距不应大于规范的要求，应尽可能增加引下线的数量，适当减少引下线间距。
由于高层建筑物引下线很长，雷电流的电感应压降很大，需要在每隔一定的高度处用均压环将各条引下线在同一高度连接起来，并接到同一高度的屋内金属物体上，以减小其间的电位差，避免发生反击。
均压环通常利用圈梁两主筋焊通成闭合回路。
高层建筑引下线必须保证全长焊通，为避免接错钢筋，同一柱内引下线不宜小于两根主筋，主筋截面不应小于，钢筋连接处应采用搭接焊，搭焊倍数为圆钢直径的倍，双面焊，焊缝饱满、平整，以减少接触电阻。
2. 接地装置接地装置包括接地体和接地线。
接地装置的优劣与接地电阻和接地方式有关。
为便于与各种入户金属管道相连，降低跨步电压，建筑物防雷接地一般采用周圈式接地。
防雷接地应尽量利用自然接地体作为接地装置，只要基础采用硅酸盐水泥和周围土壤的含水量不低于’(，基础外表面无防腐层或有沥青质的防腐层时，可利用基础内钢筋作接地装置，否则应加设人工接地装置。
高层建筑通常利用桩基础、箱形基础作接地装置，这些基础连成的接地网有较大的电容，其冲击阻抗很小。
施工中通常将桩基的抛头钢筋与承台板主筋焊接，并与承台上作为引下线的柱钢筋焊通，再与整个底板内钢筋或地梁中的钢筋互相连通，将桩基主筋与地梁主筋焊接成一个闭合的水平接地网，以形成均压。
由于防雷装置直接装在建、构筑物上，建筑物防雷接地与电气设备接地等无法隔离。
通常建筑物的防雷接地与电气设备的接地、微电子设备接地均应连接成统一的接地系统，其共用接地电阻按其中最小值选定。
一般要求，接地电阻值。
3. 防测击雷侧面雷击的保护一般不需专设接闪器，是将窗框架、栏杆、表面装饰物等较大的金属物连到建筑物的钢构架或钢筋体上进行接地。
其次，金属门窗、栏杆等金属物利用均压环就近与防雷装置连接。
通常根据建筑防雷类别，将各层（或隔几层）圈梁内的周边主筋焊通，成为均压环，并与防雷引下线相连，然后将金属门窗的框架、金属栏杆、表面装饰物等较大金属物与均压环连接，达到防侧击雷的要求。
在高层建筑施工中，往往电气预埋、幕墙、金属门窗施工不是同一支队伍，这样存在交接、配合问题。
在主体结构施工中，电气预埋队伍进行预埋件的接地连接，而门窗施工队伍应保证门窗的可靠接地。
通常由圈梁主筋引出) 圆钢（或扁钢），圆钢（或扁钢）与接地端子板搭焊连接，接地端子板再与固定金属窗框的铁板架采用螺丝锁紧。
幕墙主金属框架与避雷带或均压环的连接，一般由建筑装饰的幕墙施工单位负责，但土建、装饰、安装应积极主动、密切配合。
幕墙防雷应保证立柱与立柱、立柱与横梁之间可靠跨接以及立柱与角码、角码与主体结构预埋件与均压环可靠连接。
导线连接应除掉材料表面的保护膜，不同金属材料连接应采取防电化腐蚀的措施。
幕墙结构应自上而下与建筑物结构的防雷装置可靠连接。
当幕墙与屋面女儿墙平齐时，其所有金属主构架必须与避雷带（网）进行可靠连接，还必须与高层建筑的均压环进行可靠连接，在幕墙底部亦应与防雷装置连接。
在实际施工中，往往忽略幕墙底部与防雷装置的连接，应特别注意。
4. 建筑物内部防雷内部防雷包括防雷电感应，防反击以及防雷电波侵入。
良好的内部防雷能减少建筑物内的雷电流和所产生的电磁效应，并能防止反击、接触电压、跨步电压等二次雷害和雷电磁脉冲所造成的危害。
内部防雷主要采取等电位连接、屏蔽等措施。
5. 等电位联结等电位是用连接导线或过电压保护器将处在需要防雷空间内的防雷装置、建筑物的金属构架、金属装置、外来的导体物、电气和电讯装置等连接起来。
为保证建筑物内部不产生反击和危险的接触电压、跨步电压，应当使建筑物地面、墙板和金属管、线路等都处于同一电位，为此钢筋混凝土建筑物应在各层的适当位置预埋与房屋结构内防雷导体相连的等电位连接板，以便与接地主干线相连。
由于电力、电信线路不能直接接到地线上，电涌保护器实现了电气设备、电子设备的等电位联结。
建筑物等电位联结干线应从与接地装置有不少于两处直线连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接，支线间不应串联连接。
总等电位联结一般设在地下室或靠近地平面处，将进出建筑物的金属管道、建筑物钢筋接地网、所有强弱电电源线、信号线的接地线进行联结。
高层建筑物内各种金属导体和管道如金属门窗、设备的金属外壳等作等电位连接；电源线、信号线通过电涌保护器实现等电位连接；建筑物各处的均压环、起到一定电磁屏蔽作用的钢筋网、各处的电气以及防雷等电位连接导体形成总等电位连接，最后与联合接地系统相连，形成一个理想的“法拉第笼”。
6. 合理的屏蔽建筑物中做屏蔽的主要目的是对微电子设备的防护。
对有大量微电子设备房间要采取屏蔽措施，使仪器处于无干扰的环境中。
屏蔽的有效性不仅与房间加装的屏蔽网和仪器金属外壳—屏蔽体本身有关，还与微电子设备的电源线和信号线接口的防过电压、等电位联结和接地等措施有关。
为了保证非防雷系统的电气线路在防雷装置接闪时不受影响，应采用金属管布线，这样防止雷电反击的能力强，对防各种电磁脉冲也具有较好的屏蔽能力。
电气线路的主干线一般集中于高层建筑物的中心部位（其雷电电磁场强度最弱），避免靠近做为引下线柱筋的位置，缩小干扰的范围。
穿线钢管和线槽等都应与各楼层的等电位连接板和接地母线相联结，达到良好的屏蔽效果。
用电设备、配电设备、配电线路应采用防雷电波侵入低压系统的措施，从配电盘引出的线路应穿钢管，钢管的一端应与配电盘外壳相连，另一端应与用电设备外壳、保护罩相连，并应就近与屋顶防雷装置相连。
当钢管因连接设备而中间断开时应设跨接线，在配电盘内，应在开关电源侧与外壳之间装过电压保护器。
综上所述，在高层建筑防雷接地系统的设计和施工中，运用法拉第笼原理，将内部防雷接地装置与外部防雷接地装置结合起来，综合考虑接闪、分流、均压、屏蔽、布线和接地等要素，良好地设计方案和优质的施工，才能真正提高建筑物防雷的可靠性。
