接地措施

使用接地线的安全防护措施在电气设备的使用过程中，为了保证人身安全和设备的正常使用，我们需要采取一些接地措施。

接地线是较为常见的一种接地措施，下面将介绍一些使用接地线的安全防护措施。

一、接地线的种类和主要用途：1.保护接地保护接地是为了保护人身安全而进行的接地，通常用于电源插座、开关、照明设备等地方。

2.电信接地3.静电接地静电接地是为了保护与静电相关的设备而进行的接地，例如防止静电产生的电弧灼伤人体和设备。

4.信号接地信号接地是为了保护信号设备而进行的接地，例如防止信号干扰和保证信号的稳定传输。

二、接地线的安装要求：1.接地电阻要求为了确保接地的效果，接地电阻应该尽量低于规定的值，通常要求接地电阻不大于4欧姆。

接地电阻的测量可以使用地电阻测试仪进行。

2.线径要求接地线的线径要根据实际使用的电流大小进行选择。

一般来说，接地线的截面积应不小于1.5平方毫米。

3.线材要求接地线的材料应选择导电性好、耐腐蚀性强的材料。

常见的接地线材料有铜线、铝线等。

同时，还要保证接地线与设备的牢固连接。

4.专用线槽要求接地线与电源线、信号线等要分开敷设，且不得穿越在同一线槽内。

如果不得不穿越在同一线槽内，应采取屏蔽和隔离措施。

三、接地线的接线方法：1.通过建筑物的导体接地装置接地在建筑物内，可以通过接地线与建筑物的导体接地装置相连接。

这需要确保建筑物的导体接地装置符合相关的规定和要求。

2.通过独立的接地电极接地在没有可靠的建筑物导体接地装置的情况下，可以采用独立的接地电极进行接地。

接地电极可以选择金属材料如镀锌铁管、铜管等进行敷设，并埋入地下，保证与大地充分接触。

3.通过专用接地线接地在特殊设备或器材上，可以使用专用的接地线进行接地。

这些接地线通常与设备或器材一起供应，并且需要按照相关的标准和规范进行接线。

4.通过接地母线接地对于需要接地的多个设备或器材，可以采用接地母线进行接地。

接地母线可以选择导电性好的铜材或铝材，通过导体接地装置与大地相连接。

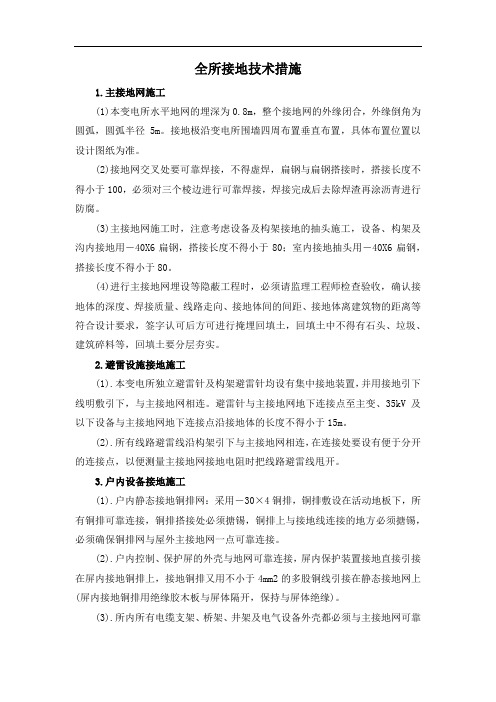

全所接地技术措施1.主接地网施工(1)本变电所水平地网的埋深为0.8m，整个接地网的外缘闭合，外缘倒角为圆弧，圆弧半径5m。

接地极沿变电所围墙四周布置垂直布置，具体布置位置以设计图纸为准。

(2)接地网交叉处要可靠焊接，不得虚焊，扁钢与扁钢搭接时，搭接长度不得小于100，必须对三个棱边进行可靠焊接，焊接完成后去除焊渣再涂沥青进行防腐。

(3)主接地网施工时，注意考虑设备及构架接地的抽头施工，设备、构架及沟内接地用－40X6扁钢，搭接长度不得小于80；室内接地抽头用－40X6扁钢，搭接长度不得小于80。

(4)进行主接地网埋设等隐蔽工程时，必须请监理工程师检查验收，确认接地体的深度、焊接质量、线路走向、接地体间的间距、接地体离建筑物的距离等符合设计要求，签字认可后方可进行掩埋回填土，回填土中不得有石头、垃圾、建筑碎料等，回填土要分层夯实。

2.避雷设施接地施工(1).本变电所独立避雷针及构架避雷针均设有集中接地装置，并用接地引下线明敷引下，与主接地网相连。

避雷针与主接地网地下连接点至主变、35kV及以下设备与主接地网地下连接点沿接地体的长度不得小于15m。

(2).所有线路避雷线沿构架引下与主接地网相连，在连接处要设有便于分开的连接点，以便测量主接地网接地电阻时把线路避雷线甩开。

3.户内设备接地施工(1).户内静态接地铜排网：采用－30×4铜排，铜排敷设在活动地板下，所有铜排可靠连接，铜排搭接处必须搪锡，铜排上与接地线连接的地方必须搪锡，必须确保铜排网与屋外主接地网一点可靠连接。

(2).户内控制、保护屏的外壳与地网可靠连接，屏内保护装置接地直接引接在屏内接地铜排上，接地铜排又用不小于4mm2的多股铜线引接在静态接地网上(屏内接地铜排用绝缘胶木板与屏体隔开，保持与屏体绝缘)。

(3).所内所有电缆支架、桥架、井架及电气设备外壳都必须与主接地网可靠连接。

(4).接地线在穿过墙壁、楼板、地坪时应加装钢管防护套；接地线跨越建筑物伸缩缝、沉降缝时应弯成半圆弧状。

电子设备的接地保护措施有哪些在现代社会，电子设备已经成为我们生活和工作中不可或缺的一部分。

从家庭中的电脑、电视，到工作场所的服务器、交换机，电子设备的广泛应用给我们带来了极大的便利。

然而，电子设备在运行过程中可能会受到各种电磁干扰和静电放电的影响，甚至可能会因为漏电而对人身安全造成威胁。

为了确保电子设备的正常运行和人身安全，接地保护措施就显得尤为重要。

一、接地的基本概念接地，简单来说，就是将电子设备的金属外壳或者电路中的某一点与大地连接起来，形成一个等电位的状态。

这样做的目的是为了将设备中产生的静电、漏电电流等导入大地，从而避免对设备和人员造成损害。

二、电子设备接地保护的重要性1、保障人身安全当电子设备发生漏电故障时，如果设备外壳没有接地，人体接触到带电外壳就会有触电的危险。

而通过接地保护，漏电电流能够迅速导入大地，使外壳电位接近零电位，从而大大降低了触电的风险。

2、提高设备的稳定性和可靠性良好的接地可以有效地抑制电磁干扰和静电放电，减少设备内部的噪声和信号失真，提高设备的运行稳定性和可靠性。

3、保护设备免受雷击在雷电天气中，电子设备容易受到雷击的影响。

接地可以将雷击产生的巨大电流迅速导入大地，从而保护设备免受损坏。

三、电子设备接地保护的类型1、工作接地工作接地是为了保证电子设备的正常工作而进行的接地。

例如，在电力系统中，变压器的中性点接地就是一种工作接地，它可以为系统提供一个稳定的参考电位。

2、保护接地保护接地是为了防止设备外壳带电而危及人身安全所采取的接地措施。

将设备的金属外壳通过接地导线与大地连接，一旦设备发生漏电，电流能够迅速流入大地。

3、防雷接地防雷接地主要是为了防止雷电对电子设备造成损害。

通过安装避雷针、避雷带等防雷装置，并将其与接地系统连接，可以将雷击电流引入大地。

4、防静电接地在一些容易产生静电的场所，如电子工厂、化工企业等，需要进行防静电接地。

通过将设备、管道等与接地系统连接，可以及时释放静电，避免静电积累引发火灾或爆炸事故。

接地线整改措施
接地线整改措施一般包括如下几个方面：
1. 安装接地线。

首先需要根据实际情况选择合适的接地线，然后根据电气设备的特点和特殊要求进行接地线安装。

对于已经存在的接地线，需要检查其是否满足标准要求，如电阻值是否正常等。

2. 检查接地系统的连通性和质量。

必须确保接地系统中的每个部分都能够传导地面电压，如接地母线、接地极、接地线等各部分之间的连通性、接触性能和可靠性等。

3. 开展接地电阻测试。

通过测试接地系统电阻值，能够及时发现接地线是否存在故障或不良连接情况。

一般要求电阻值不超过标准规定的范围。

4. 加强接地系统的维护。

对于接地系统的各种设备、设施和线路，要定期进行检查和维护，及时清除杂物和积水等可能影响接地质量的因素。

5. 加强安全教育。

通过加强员工的安全教育，提高员工的安全意识和防范能力，使其能够对接地系统进行有效的监控和管理，及时发现并解决安全隐患。

设备正确的接地方式概述在电气设备中，正确的接地方式是非常重要的。

正确的接地可以确保设备的安全运行，防止电击和火灾等危险事件的发生。

本文将介绍设备正确的接地方式，包括接地原理、接地方式的选择和实施、接地的检测和维护等内容。

接地原理接地是将设备与地面相连接的过程，通过接地可以将设备的电荷和电流释放到地面，保证设备的电势稳定，并避免电流通过人体或其他非预期途径流动。

正确的接地方式主要依靠以下原理：1.安全性原理：接地可以将可能存在的电流通过地面释放，减少电击的风险。

2.电气原理：接地可以确保设备的电势稳定，减少电气故障和设备损坏的风险。

3.抗干扰原理：接地可以降低设备受到外界电磁干扰的可能性，提高设备的抗干扰性能。

接地方式的选择和实施接地方式根据不同设备和使用场景的需求而定，常见的接地方式包括：1.保护接地：主要用于人身安全的接地，将设备的外观金属部分通过导线连接到接地设施（如接地极、大地网等）上，以保证设备外壳的电位与地面相同，防止触摸外壳时触电的危险。

2.信号接地：主要用于电子设备的接地，将设备的信号地和电源地连接到接地设施上，以减少信号间的干扰和提高设备的可靠性。

3.防雷接地：主要用于防止雷击引起的设备损坏，将设备的金属部分通过接闪器和接地极连接到大地上，以将雷电流通过大地消散，保护设备的安全。

4.防静电接地：主要用于静电敏感的设备，通过连接到接地设施上，将静电电流迅速导入大地，避免静电产生的危害。

在实施接地时，需要根据设备和使用场景的具体要求进行选择。

一般而言，接地方式的连接线材应选择导电性能好的材料，接地电源应保持良好的接触，并考虑防腐污染的措施。

接地的检测和维护为了确保设备的接地效果良好，需要进行接地的检测和维护工作。

接地电阻测试接地电阻是评估接地情况的重要指标，一般通过接地电阻测试仪进行测试。

测试时，需要断开设备与接地设施的连接，然后在测试仪的测量范围内选择合适的测量模式，并将测试仪的电极连接到设备和接地设施上，记录测试结果。

几种接地保护方式接地保护是一种重要的安全措施，用于保护电气设备和人员免受电击等危险。

在电力系统中，接地保护可以有效地将电流引导到地面，防止电阻或故障引起的电压积累，从而保证电气设备的正常运行。

本文将介绍几种常见的接地保护方式。

1. 系统接地系统接地是指将电力系统中的中性点或一侧相接地，通常使用接地电阻或接地变压器来实现。

这种接地方式能够降低系统的电压，并将故障电流引导到地面，减少电气设备受损和人员受伤的风险。

系统接地可以分为直接接地和间接接地两种方式。

直接接地是将电力系统的中性点直接接地，通常采用接地电阻来限制故障电流的流动。

接地电阻的阻值根据系统的额定电压和电流来确定，一般应符合相关的国家标准和规定。

间接接地是通过接地变压器实现的，将系统的中性点与地之间绝缘并通过变压器连接。

接地变压器可以使系统与地之间保持一定的绝缘，减少电气设备的电压升高。

2. 保护接地保护接地是在电力系统中增加保护接地，用于防止电压升高和保护设备和人员的安全。

保护接地一般采用保护接地装置，如接地开关、接地故障指示器等。

接地开关是一种能够将设备与地之间连接或断开的开关装置，可以在故障发生时迅速切断故障电源，避免电气设备的损坏和人员的伤害。

接地故障指示器是一种能够监测电力系统中是否存在接地故障的装置，当接地故障发生时，指示器会报警，提醒操作人员及时采取措施。

3. 信号接地信号接地是指将信号系统中的信号接地，用于保护信号传输的可靠性和设备的正常运行。

在信号系统中，信号接地可以减少电磁干扰和噪音的影响，提高信号的传输质量。

常见的信号接地方式包括单点接地和多点接地。

单点接地是将信号系统中的所有信号共用一个接地点，可以减少接地回路的复杂性，提高信号的稳定性。

多点接地是将信号系统中的不同信号分别接地，可以避免信号之间的干扰和串扰，提高信号传输的清晰度和准确性。

总结：接地保护是保证电气设备和人员安全的重要措施，具备不同的接地方式可以根据具体的工程需求和系统要求选择适合的接地方式。

接地措施设计1. 引言接地是电气工程中非常重要的一项安全措施，其目的是为了将电气设备的金属部分与地面之间形成一个接触面，以将电气设备上的电流导入地下，从而确保人身安全和设备正常运行。

本文将介绍接地措施设计的原则、步骤和注意事项。

2. 接地措施设计原则接地措施的设计应遵循以下原则：•安全性：接地系统应能够有效地保护人身安全，并防止意外触电事故的发生。

•可靠性：接地系统应具有良好的可靠性，能够长期稳定地工作，不受外界干扰影响。

•经济性：接地系统应在满足安全和可靠性要求的前提下，尽可能降低成本。

3. 接地措施设计步骤接地措施的设计一般可以按照以下步骤进行：3.1 确定接地类型根据电气设备的特点和用途，确定接地类型，常见的接地类型包括：大地接地、电气设备金属外壳接地、防雷接地等。

3.2 确定接地系统结构根据电气设备的需求和工作环境的特点，确定接地系统的结构，包括接地极的数量和布置方式。

3.3 设计接地电阻根据电气设备的特点和接地要求，计算和设计接地电阻。

接地电阻的大小直接影响到接地系统的效果，一般要求接地电阻越小越好。

3.4 确定接地材料和规格选择合适的接地材料，根据接地电阻的大小和接地电流的大小，确定材料的规格和截面积。

3.5 设计接地连接方式设计合适的接地连接方式，确保接地系统的连贯性和可靠性。

常见的接地连接方式包括焊接、螺栓连接等。

3.6 编制接地措施设计图纸根据设计要求，编制接地措施设计图纸，包括接地系统的结构图、电气连接图、接地电阻计算图等。

4. 接地措施设计注意事项在进行接地措施设计时，需要注意以下事项：•根据国家标准和规范进行设计，确保设计的合法性和符合性。

•考虑接地材料的耐腐蚀性和耐久性，选择合适的材料。

•对于特殊环境下的电气设备，如有化学腐蚀、高温等情况，需要特别考虑接地措施的设计。

•设计过程中要充分考虑电气设备的运行状态和工作负载，确保接地系统能满足实际需求。

5. 结论接地措施设计是电气工程中非常重要的一项工作，合理的接地系统可以有效地保护人身安全和设备正常运行。

防静电接地操作方法防静电接地操作方法是为了防止静电的积累和释放，从而保护设备和人员的安全。

下面是一些常见的防静电接地操作方法：1. 选择合适的防静电地线：防静电地线是将静电导入地下的重要工具，必须选择质量可靠、导电性好的地线。

常用的防静电地线材料有银线、铜线和不锈钢线等，可根据需要选择合适的类型。

2. 确保接地系统良好：防静电接地系统必须保证良好的接地效果。

接地电阻应小于10欧姆，接地点应选择在稳定的大地上，并应定期检查和保养接地系统，确保接地系统的可靠性。

3. 使用防静电地垫或地板：防静电地垫或地板是有效防止静电积累的重要措施。

它们具有良好的导电性能，能够将人体和设备上的静电导出地下，防止静电的积累。

使用时应保持地垫或地板的干燥和清洁，以确保其良好的导电性能。

4. 使用防静电工具和材料：在防静电环境下进行工作时，必须使用防静电工具和材料，如防静电手套、防静电衣物、防静电工具等。

这些工具和材料具有良好的导电性能，能够将人体上的静电导出地下，防止静电的积累。

5. 控制湿度：干燥的环境容易产生静电，所以在防静电环境下，要尽量控制室内的湿度。

可以通过增加空气湿度、使用加湿器等方式来控制湿度，从而减少静电的产生。

6. 合理布线：在布线时，应避免电线与地线、金属管道、金属构架等具有导电性的物体接触，避免静电的传递和积累。

布线时应保持良好的绝缘和隔离，减少静电的产生。

7. 定期清洁和维护：定期清洁和维护设备和环境，以清除积累的灰尘和污垢，并保持设备和环境的干燥和清洁。

清洁时应使用防静电工具和清洁剂，以防止静电的产生和积累。

8. 培训员工：进行防静电接地操作方法的培训，让员工了解静电的危害和防护措施，提高员工的安全意识和防静电技能，减少静电事故的发生。

总之，防静电接地操作方法是保护设备和人员安全的重要措施。

通过选择合适的地线、保证接地系统的良好、使用防静电地垫或地板、使用防静电工具和材料、控制湿度、合理布线、定期清洁和维护、培训员工等方式，可以有效防止静电的积累和释放，保障工作环境的安全和稳定。

防雷接地降阻措施有以下几种：
1. 更换土壤：选择电阻率较低的土壤代替土壤。

2. 添加降阻剂：在接地体表面涂抹电解质或导电物质，增大接地体与土壤的接触面积，分散电流。

3. 使用水池：高土壤电阻率地区，可以利用水塘或水井等设施来降低接地电阻，这是因为水的电阻率较低，且水不容易干燥，有利于降低接地电阻。

4. 延长接地极：将多根普通钢筋或钢管分延长多根相互连接在一起，构成接地极组，从而降低接地电阻。

5. 使用爆破接地技术：爆破接地技术适用于土壤电阻率较高的区域。

6. 扩大地网面积：通过增加接地面积来扩大地网面积，从而降低接地电阻。

在实施降阻措施时，需要注意安全，避免触电和腐蚀等问题。

同时，定期检查接地系统的状况，及时维护和更换设备，确保其正常运行。

接地措施描述概述接地措施是指为了确保电气设备安全运行和人身安全，将电气设备与地之间建立可靠的导电通路的一种措施。

接地措施的主要作用是将设备或系统中的电荷释放到地中，以减小电气设备绝缘的应力，保护人员和设备的安全。

本文将对接地措施的描述进行详细阐述。

接地方式接地方式主要有以下几种： 1. 就地接地：通过将设备或系统的外壳接地，将设备与地之间建立导电通路，实现电荷的释放。

2. 综合接地：除了设备或系统的外壳接地外，还额外增加其他接地导线，形成综合的接地系统。

3. 防雷接地：主要针对雷电击中设备或系统进行防护，通过接地导线将雷电引入地中，保护设备和人员。

接地措施的重要性接地措施在电气设备安全运行和人身安全方面起着非常重要的作用。

以下是接地措施的重要性的几个方面描述：1. 保护人身安全当电器设备出现漏电或其他故障时，接地措施能够迅速将电荷引入地中，防止电流通过人体造成人身伤害。

通过接地措施，能够最大程度地保护人员的生命安全。

2. 减小雷电对设备的危害在雷电活动频繁的地区，设备要进行防雷处理。

通过接地措施，将雷电引入地中，减小雷击对设备的破坏，保护设备的正常运行。

3. 保护设备安全运行对于电气设备来说，接地措施能够提供设备零线的引出和保护，保证设备的正常运行。

当设备过电压或其他故障发生时，接地措施能够迅速将电流引入地中，保护设备的安全运行。

4. 保证系统的电气稳定性通过接地措施，能够减小设备或系统中电荷的积累，保证系统的电气稳定性。

接地措施能够有效地排除电荷的过载，避免电气设备过载和电压波动。

接地措施的实施步骤接地措施的实施步骤如下：1.设计接地导线的位置和路径：根据设备和系统的特点，设计合理的接地导线的位置和路径，保证导线能够与设备或系统良好连接，并形成稳定的导电通路。

2.确定接地导线的规格和截面积：根据设备或系统的功率和电流要求，确定接地导线的规格和截面积。

良好的接地导线应具备良好的导电性能和承载能力。
