装设接地线安全技术措施(正式)

施工现场临时用电安全技术规范之接地保护措施与规范在施工现场，临时用电是不可或缺的一项工作。

然而，由于电力的特殊性质，临时用电也存在一定的安全隐患。

为了确保施工现场临时用电的安全性，接地保护措施与规范显得尤为重要。

本文将就接地保护措施与规范进行详细介绍，以确保施工现场临时用电的安全可靠。

一、接地保护的作用和意义接地保护是指将电器设备或电线电缆的金属导体与地之间有效连接，以实现电流的安全泄漏。

接地保护的作用主要包括以下几个方面：1. 保护作用：接地保护可将电器设备漏电时产生的电流迅速泄漏至地下，以减小触电危险，保护人身安全。

2. 防静电作用：接地保护可将电器设备上积累的静电迅速释放，防止静电火花引发火灾，确保施工环境的安全。

3. 稳定电压作用：接地保护可帮助消除或减小电器设备产生的电磁干扰，保证电压稳定，避免电气设备工作异常。

二、接地保护的基本原则为了实现有效的接地保护，需要遵循以下几个基本原则：1. 选择合适的接地方法：根据实际情况选择适合的接地方法，如直接接地、阻抗接地等。

2. 积极有效地接地：确保接地电阻小于规定的限值，以保证电流迅速泄漏至地下。

3. 接地设施的可靠性：接地设施应符合相关规范要求，保证接地装置的稳定性和可靠性。

4. 工作人员培训和意识提高：提高工作人员的安全意识，加强对接地保护的培训，确保正确操作。

三、接地保护措施为了实现有效的接地保护，可以采取以下措施：1. 接地电阻测试：定期对接地设施进行检测，确保接地电阻符合规范要求。

2. 接地装置的选择：根据实际情况选择合适的接地装置，如接地极、接地线等。

3. 接地导线的敷设：接地导线应敷设在地下且与其他金属导体保持良好的绝缘，以防止外界干扰。

4. 接地电阻的控制：通过采用多点接地或深埋接地等方法，控制接地电阻在规定范围内。

5. 接地装置的维护：定期检查接地装置的连接是否良好，及时进行维修或更换。

四、接地保护规范在进行施工现场临时用电时，需遵守以下接地保护规范：1. 临时用电系统的接地应满足国家相关规范的要求，接地电阻不得大于规定值。

装设接地线电工安全技术操作规程1. 引言接地线是电力系统中非常重要的安全措施之一，它的装设和操作需要严格遵守一定的安全技术规程。

本文档旨在提供一份详细的接地线装设和操作的技术操作规程，以确保电工在进行相关工作时能够安全、高效地进行操作。

本规程适用于各类接地线的装设和操作。

2. 总则2.1 安全第一任何接地线装设和操作工作都必须将安全放在首位。

在进行相关工作之前，必须仔细检查工作场所的安全性，并采取相应的安全措施，确保工人和设备的安全。

2.2 符合相关标准接地线装设和操作必须符合国家和行业相关标准，包括但不限于《电气安全法规》、《电器安装工程施工及验收规范》等。

只有在符合相关标准的基础上，才能进行相关工作。

2.3 合理规划和组织在进行接地线装设和操作时，必须进行合理的规划和组织。

包括对工作内容、工作进度、材料和设备等方面的合理规划，确保工作能够高效进行。

3. 接地线装设前准备3.1 安全检查在进行接地线装设工作之前，必须对工作场所进行安全检查。

检查工作应包括但不限于以下内容：•工作场所是否有明显的危险因素，如水淹、电气设备故障等；•工作场所是否有充足的通风和照明设施；•工作场所是否有必要的安全标识和警示标识；•工作场所是否有可靠的紧急救援通道。

如发现任何不符合安全要求的情况，必须采取相应的措施解决，确保工作场所的安全性。

3.2 材料和设备准备在进行接地线装设工作之前，必须准备好所需的材料和设备。

包括但不限于以下内容：•合格的接地线材料，如铜线、钢管等；•接地线连接件，如接地夹等；•接地线测试仪器，如接地电阻测量仪；•其他辅助工具，如连接工具、绝缘带等。

所有材料和设备必须符合国家和行业相关标准，且在进行工作之前必须进行检查，确保其完好无损，可靠可用。

4. 接地线装设操作4.1 接地线铺设4.1.1 根据设计要求，确定接地线的铺设路线和方式。

4.1.2 清除铺设路线上的障碍物，确保路线畅通。

4.1.3 使用合适的工具和材料进行接地线的铺设。

装设接地线工作的安全技术措施1.当验证设备上确无电压,应当立即将检测、修理设备接地并三相短路。

对可能送电到停电检测、修理设备的各个方面都要装设接地线。

2.检测、修理母线时，应根据母线长短和有无感应电压等实际情况来确定接地线数量，检测、修理10米以下的母线可装设一组接地线。

3.检测、修理部分若分为几个在电气上不相连的部分，则各段应分别验电并短路接地，接地线与检测、修理部分之间不得有开关或熔断器。

降压变压器全部停电时，应将各处可能来电侧都短路接地，其它部分不必每段装设接地线。

4.室内配电装置上的接地线，应装在该装置规定的接地点。

这些地点的油漆应刮去，桩头的接地电阻必须合格并划出黑色记号。

5.装设接地线必须要有两个人进行，若为单人值班，只允许用隔离开关接地，或使用绝缘棒合接隔离开关。

6.接地线要用多股软铜线，其截面应当符合短路电流的需要，但不得小于25mm。

装设接地线之前要详细检查，损伤的及时修理或更换。

装设接地线应用绝缘棒并戴绝缘手套，人体不得碰触接地线裸露部分。

7.装设接地线必须先接接地端，后接导体端。

（拆卸时顺序与之相反）。

对有电容的设备或电缆线路，在装设接地线前应该先放电。

8.高压回路工作时需要拆卸全部或部分接地线方能工作的，如:(1)拆卸一相接地线。

(2)拆卸接地线，保留短路线。

(3)将接地线全部拆开或拉开接地刀闸。

以上必须经工作负责人的匀允许方可进行，工作完毕后立即恢复。

9.每组接地线应编号，共存放在固定地点。

装拆接地线，应该做好记录，交接班应交代清楚。

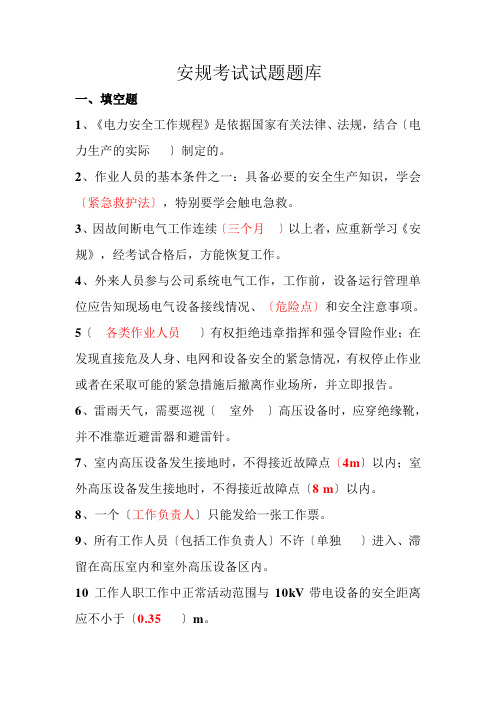

安规考试试题题库一、填空题1、《电力安全工作规程》是依据国家有关法律、法规，结合〔电力生产的实际〕制定的。

2、作业人员的基本条件之一：具备必要的安全生产知识，学会〔紧急救护法〕，特别要学会触电急救。

3、因故间断电气工作连续〔三个月〕以上者，应重新学习《安规》，经考试合格后，方能恢复工作。

4、外来人员参与公司系统电气工作，工作前，设备运行管理单位应告知现场电气设备接线情况、〔危险点〕和安全注意事项。

5〔各类作业人员〕有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、电网和设备安全的紧急情况，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。

6、雷雨天气，需要巡视〔室外〕高压设备时，应穿绝缘靴，并不准靠近避雷器和避雷针。

7、室内高压设备发生接地时，不得接近故障点〔4m〕以内；室外高压设备发生接地时，不得接近故障点〔8 m〕以内。

8、一个〔工作负责人〕只能发给一张工作票。

9、所有工作人员〔包括工作负责人〕不许〔单独〕进入、滞留在高压室内和室外高压设备区内。

10工作人职工作中正常活动范围与10kV带电设备的安全距离应不小于〔0.35 〕m。

11、“五防”是指：〔防止误分〔合〕断路器〕、〔防止带负荷拉〔合〕隔离开关〕、〔防止带电挂〔合〕接地线〔接地开关〕〕，〔防止带地线〔接地开关〕合断路器〕、〔防止误入带电间隔〕。

12、倒闸操作可以通过〔就地操作〕、〔遥控操作〕、〔程序操作〕完成。

13、所谓运用中的电气设备，系指(全部带有电压)或(一部分带有电压)及(一经操作即带有电压)的电气设备。

14、可以不用填写操作票的工作有：〔事故应急处理〕、〔拉合断路器(开关)的单一操作〕、〔拉开接地刀闸或拆除全站仅有的一组接地线〕。

15、带电作业应在良好天气下进行。

如遇雷电听见雷声、看见闪电、雪雹、雨雾等不得进行带电作业。

风力(大于5级)时，或湿度(大于80%)时，不宜进行带电作业。

16、带电作业工具使用前应根据工作负荷校核(机械强度)，并满足规定的(安全系数)。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气安全工作的技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电气安全工作的技术措施(标准版)一、停电1、进行线路作业前，应作好下列停电措施：（1）断开发电厂、变电所（包括用户）线路断路器（开关）和隔离开关（刀闸）。

（2）断开需要工作班操作的线路各端断路器（开关）、隔离开关（刀闸）和熔断器（保险）。

（3）断开危及该线路停电作业，且不能采取安全措施的交叉跨越、平行和同杆线路的断路器（开关）和隔离开关（刀闸）。

（4）断开有可能返回低压电源的断路器（开关）和隔离开关（刀闸）。

在全部或部分停电的电力线路上工作，必须将该线路或工作地段的所有可能来电的电源断开。

可能来电的电源有：发电厂、变电所、联络线两端的发电厂或变电所、用户自发电、小水电、双电源用户、电压互感器以及交叉跨越、平行和同杆架设的线路。

应检查断开后的断路器（开关）、隔离开关（刀闸）是否在断开位置；断路器（开关）、隔离开关（刀闸）的操作机构应加锁；跌落熔断器（保险）的熔断（保险）管应摘下；并应在断路器（开关）或隔离开关（刀闸）操作机构上悬挂“线路有人工作，禁止合闸！”的标示牌。

2、开关有时因操作连杆部位损坏，触头熔融或绝缘击穿，造成架断开，而位置指示却在分闸位置。

所以，禁止在只经开关电源的线路上工作，必须同时拉开刀闸，使电源的各方至少有一个的断开点。

对组合电器而言，无法直接观察到明显的断开点，检查开关、刀闸是否确已断开，除观看装在组合电器控制柜上的位置显示器外，还应查看装设在组合电器就地的机械位置进行确认。

电气作业安全技术措施一、严格执行停送电制度，严禁带电作业。

二、作业时必须佩戴好绝缘防护用具。

三、在全部和部分停电设备上工作，必须完成以下安全措施：1、停电2、验电、3、装接地线4、悬挂标示牌，装设栅栏5、上述措施由维修电工执行并应有监视人1）停电（工作地点必须停电的设备如下）（1）检修的设备；（2）与工作人员在进行工作中正常活动范围的距离小于35厘米设备；（3）带电部分在工作人员的后面或侧面；（4）无法制作必要的安全防护措施而又影响工作的带电设备；（5）在停电时，必须断开个方面有关的电源，停电必须有明显可见的断开点，严禁带负荷切合开关；2）验电（1）验电笔必须符合所验电设备的电压等级，使用验电笔前应先在有电设备上进行验电（对6千伏以上带电体验电时，禁止验电笔接触带电体）确认验电笔良好，方可进行。

验电时应带绝缘手套，穿绝缘靴，不许以电压表和信号灯有无指示作为判断有无电的依据。

3）装设接地线（包括短路线）（1）当验明设备确已无电后，应立即将检修设备放电，并将三相接地短路，当工作设备由有几个方面肯来电，就挂设几组接电线。

接电线应挂在工作人员看得见的地方，但不得挂设在工作人员跟前，以防突然来电时烧伤工作人员。

（2）装设接地线必须两人进行。

装设时先接接地端，后接导体端，必须接触良好。

拆接地线的顺序与上述规定相反。

装设接电线均应使用绝缘棒或戴绝缘手套。

（3）接地线应符合短路电流要求，使用截面不得小于25平方毫米的多股软裸铜线制作。

接地线应有编号，并存放在固定地点。

4）挂标示牌和装设栅栏（1）在一经合闸即可送电到工作地点的开关盒刀闸的操作手把上，均应悬挂“禁止合闸，有人工作！”的标示牌；如果线路上有人工作，营造线路开关盒刀闸的操作手把悬挂“禁止合闸，线路有人工作！”的标示牌，标示牌的悬挂和拆除应按操作票或工作票中所规定。

（2）电工作业时，必须断开上级电源隔离开关和本级隔离开关，必须有明显的断开点，并悬挂“有人工作！，严禁送电”的警示牌，指派专人看守开关或加锁。

装设接地线电工技术操作规程一、前言接地线是电力系统中的重要部件，用于接地保护和保证安全运行。

为了保障电力系统工作人员的生命财产安全以及电力系统的正常运行，特制定本电工技术操作规程。

二、装设接地线的基本要求1. 接地线类型接地线分为以下两类：1.人体接地线：用于保护工作人员，通常接地电阻在2欧以下。

2.设备接地线：用于保护电力设备，通常接地电阻在4欧以下。

2. 接地线的敷设1.接地线应沿地面敷设，不能在桥梁或架空物下敷设。

2.接地线的敷设应避开下水道、地下管线等设施。

3.接地线钢管的连接应采用螺纹联接，塑料管的连接应采用扣环联接。

3. 接地电阻接地电阻的计算公式如下：R = （K * ρ） / S其中，R为接地电阻（欧姆），K为系数，ρ为土壤电阻率（欧姆•米），S为接地电极的有效接地面积（平方米）。

4. 接地电阻的测量测量接地电阻时，应按下列步骤操作：1.在接地线的电极植入点附近埋设两个参比电极，并接上电流源和电压表，组成电极井；2.在电极井内，将接地线割开，将两端接上电流源和电压表；3.断开电流源和电压表的连接，将电流源接到参比电极，电压表接到接地电极上；4.测量电流源对参比电极的电阻R1和电压表对接地电极的电阻R2；5.按公式计算得到接地电阻R。

5. 接地电阻的检查和测量周期接地电阻应在安装后24小时内进行测量，并定期每年进行检查和测量。

人体接地线应每6个月测量一次，设备接地线应每12个月测量一次。

三、装设接地线的技术操作流程1.在接地点附近，用钩镐或钻机打开地面，打入接地电极；2.将电极与接地线作螺纹连接或钩环连接，连接后应进行牢固性检查；3.在接地线中间和电源供应端各设置一个放电装置，以保护线路和设备；4.接地线的每个接头均应牢固可靠，并进行耐张应力测试。

四、安全注意事项1.在装设接地线时，要注意安全防范措施，穿戴好隔离服、手套等个人防护装备，在安装接地线时，应采用安全绳或安全带等固定装置；2.在检查和测量接地电阻时，应切断电源，确保人身安全；3.接地线和设备的接头应定期检查和保养，发现接头松动、变形等情况应及时处理；4.在遇到雷电、雷雨等情况时，应及时拆除接地线，避免雷电直接击中并损坏电力设备。

装设接地线安全技术措施在电气设备的运行中，接地线是必不可少的安全装置，它能有效排除电气设备上的漏电电流，保障人员和设备的安全。

接下来，我们将介绍装设接地线的安全技术措施。

接地线的定义和作用接地线是指将电气设备的金属外壳、底座等导体通过物理接地、而构成的保护措施。

接地线的作用有：1.防止漏电，保护人员和设备的安全；2.优化电气系统的工作性能；3.保障系统降噪，提高设备的工作稳定性。

接地线的类型接地线根据分类方式不同，可以分为以下几种类型：1.系统接地线：系统中所有设备共用的接地线。

2.设备接地线：每个设备都单独连接的接地线。

3.防雷接地线：用于防止大气放电，保护设备的接地线。

安全技术措施在电气设备中，正确的接地装置可以防止漏电导致的火灾、人身伤害等危害。

因此，需要采取一些技术措施来保证接地线的使用安全。

接地线的规范标准在接地线的安装过程中，使用规范标准是必要的，不仅符合国家标准要求，还可以更好地保障人员和设备的安全。

那么，在选择接地线和安装接地线时需要注意什么呢？1.接地线应唯一，不允许出现交叉接地。

2.接地电阻值应小于规定值。

3.确保信号引线和电源线之间的接地导体单独使用接地线。

4.地线应采用铜线或镀锡铜丝，断面积应根据电气负荷计算；5.接地线需要铺设在室内的混凝土表面或地下，不能被外力破坏。

接地线选用1.接地线的类型、规格、长度等参数应符合现行政策和标准。

可以根据实际要求选择圆形、扁平、纤维、镀锡铜丝等不同类型的接地线。

2.首选铜线，其次是铝线，不建议使用钢丝等材料，因为钢材容易生锈、老化，损害线路的安全性。

3.接地线的长度应根据电气负荷的情况来选择。

通常，低电流负荷要求将接地线长度控制在2米以内；高电流负荷要求超过2米。

4.接地线的规格应根据设备的电气符号来确定。

在选用接地线时起到一个合理的规格可以起到良好的预防效果。

接地线的铺设接地线的铺设需要特别注意以下几点：1.接地线与金属构件表面要紧密、牢固接触。

电力安全工作规程之“技术措施”在电气设备上工作，保证安全的技术措施有停电、验电、接地、悬挂标示牌和装设遮栏(围栏)。

这些措施由运行人员或有权执行操作的人员执行。

一、停电1、工作地点，应停电的设备如下：1）检修的设备；2）与工作人员在工作中的距离小于表3规定的设备；3）在35kV及以下的设备处工作，安全距离虽大于表3规定，但小于表1规定，同时又无绝缘隔板、安全遮栏措施的设备；4）带电部分在工作人员后面、两侧、上下，且无可靠安全措施的设备；5）其他需要停电的设备。

2、检修设备停电，应把各方面的电源完全断开（任何运用中的星形接线设备的中性点，应视为带电设备）。

禁止在只经断路器断开电源的设备上工作。

隔离开关应拉开，手车开关应拉至“试验”或“检修”位置，使各方面有一个明显的断开点，若无法观察到停电设备的断开点，应有能够反映设备运行状态的电气和机械等指示。

与停电设备有关的变压器和电压互感器，应将设备各侧断开，防止向停电检修设备反送电。

3、检修设备和可能来电侧的断路器、隔离开关应断开控制电源和合闸电源，隔离开关操作把手应锁住，确保不会误送电。

4、对难以做到与电源完全断开的检修设备，可以拆除设备与电源之间的电气连接。

二、验电1、验电器1）试电笔（1）老式试电笔主要由氖管、电阻、弹簧及笔尖、笔尾的金属体构成。

测电范围多为60~500V。

使用时必须用正确的方法握笔，以手触及笔尾的金属体，使氖管小窗背光朝向自己。

试电笔要保持清洁干燥，不能随意更换电阻。

（2）数显感应试电笔主要由测量键、显示窗、发光二极管、金属笔尖、内置电池和电阻组成。

使用时按键只需轻触，不能用力按压。

测试时不能同时接触两个测量键，否则会影响灵敏度及测试结果。

2）高压验电器高压验电器结构分为指示器和支持器两部分。

（1）指示器是用绝缘材料制成的一根空心管子，管子上端装有金属制成的工作触头，里面装有氖灯和电容器。

（2）支持器用胶木或硬橡胶制成，分为绝缘部分和握手部分。
